产品类型	对讲机
品牌	Grandstream
型号	GDS3702
电源	PoE IEEE 802.3af（3类，12.95 W）或 DC 12 V（1 A 最小，不含）适配器
网络连接	以太网 RJ45 10/100 Mbps
附加接口	RS485、韦根（输入/输出）、报警（2输入、2输出）、电锁（继电器 NO/COM/NC）
工作温度范围	-30°C 至 60°C
存储温度范围	-35°C 至 60°C
工作湿度	10% 至 90% RH（无冷凝）
安装方式	表面壁挂（附带支架）或嵌入式（可选套件）
防护	防破坏螺丝，橡胶密封垫
包装内容	快速安装指南、后盖、螺丝、锚栓、内六角扳手、硅胶塞
默认IP配置	DHCP（无DHCP服务器时备用地址192.168.1.168）
Web界面访问	HTTPS，端口443（默认）
默认凭据	用户名：admin；密码：随机（设备标签上）
合规性	PoE 802.3af 3类
推荐安装工具	通用钳、2.5mm一字螺丝刀、内六角扳手（附带）
推荐网线	Cat5e或Cat6（不含）
安全功能	报警输入/输出，开盖检测（通过报警触点）
搜索软件	GS_Search工具，可在www.grandstream.com/support/tools获取

常见问题 - GDS3702 GRANDSTREAM

如何连接GDS3702的电源？

GDS3702可通过PoE交换机（IEEE 802.3af 3类）连接以太网RJ45线到网络端口供电，或通过DC 12V/1A电源适配器（不含）连接电源接口。接线请参考连接表。

GDS3702的默认IP地址是什么？

默认情况下，GDS3702使用DHCP。如果5分钟后没有DHCP服务器，备用IP地址为192.168.1.168。使用GS_Search工具查找分配的IP地址。

如何访问配置Web界面？

打开浏览器，输入https://（默认HTTPS端口443）。使用用户名admin和设备标签上打印的随机密码登录。

如何将GDS3702恢复出厂设置？

说明书未明确硬件重置程序。请查阅完整用户手册或联系Grandstream支持。通常，按住重置按钮10秒。

GDS3702能与电锁一起使用吗？

可以，GDS3702有一个继电器输出（NO2/COM2/NC2）用于控制电锁。接线取决于锁的类型（常开型或常闭型）。请参考连接表和手册。

安装的接线要求是什么？

使用Cat5e或Cat6网线用于以太网。对于PoE供电，蓝/蓝白（PoE_SP2）和棕/棕白（PoE_SP1）线对必须连接。按照J2和J3连接表操作。

GDS3702在寒冷天气下工作吗？

可以，其工作温度范围为-30°C至60°C。低于-30°C时，设备需大约3分钟预热才能启动。

如何表面安装GDS3702？

根据钻孔模板钻孔，用螺丝和锚栓固定安装支架，穿过电缆，连接电线（见连接表），然后放置后盖，用安全螺丝固定设备。

我可以使用电源适配器代替PoE吗？

可以，选项B需要DC 12V/1A最小电源（不含）。将正极（+）连接到J2连接器的12V端子，负极（-）连接到GND端子。确保极性正确。

在哪里找到GDS3702的默认密码？

随机密码印在设备上的标签上。也可通过GS_Search工具获取。首次登录后从系统设置 > 用户管理更改密码。

用户手册 GDS3702 GRANDSTREAM

• 请不要拆卸或修改该设备
• 请严格按照要求提供所需电源
• 请不要在超出-30至60摄氏度环境下使用该设备；

请不要在超出-35至60摄氏度环境下保存该设备

• 如果温度低于 -30 摄氏度，设备将需要约 3 分钟预热才能启动和运行。
• 请在相对湿度10-90%的非凝结环境下使用该设备
• 请严格按照手册说明安装该设备或请专业电工人员安装

包装清单

GDS3702一台

安装支架一个

钻孔模板贴纸一张

四个橡胶密封圈

背板固定螺丝 六颗

支架固定螺丝及锚件六套

防拆螺丝 四颗

防拆六角扳手一个

书根电缆 一根

快速安装指南一本

后盖框一个

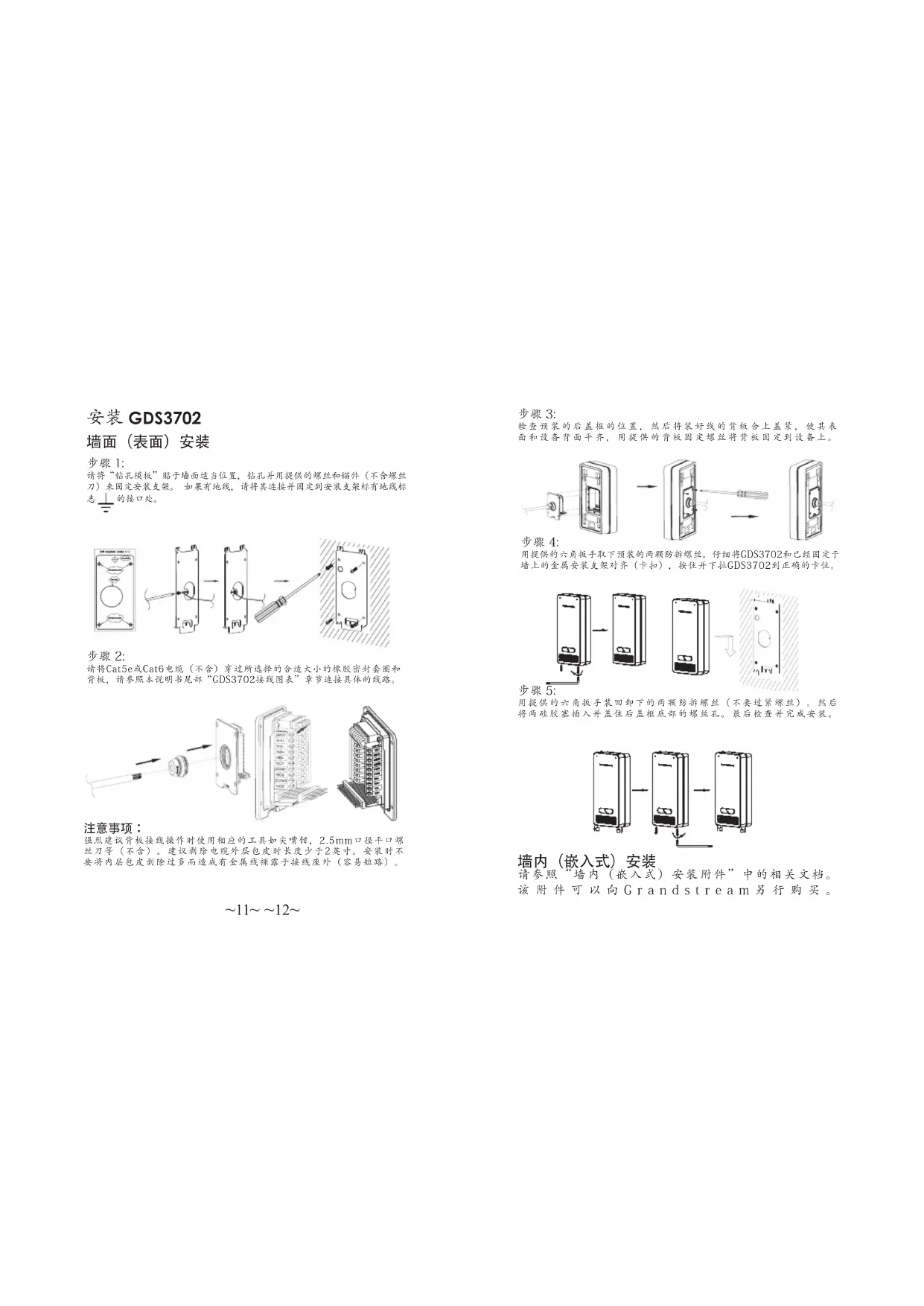

安装 GDS3702

墙面（表面）安装

步骤1:

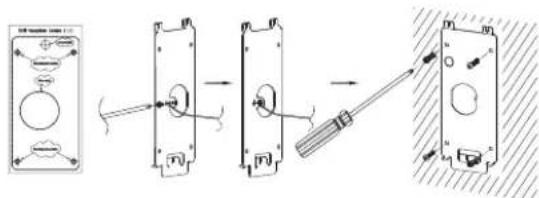

请将“钻孔模板”贴于墙面适当位置，钻孔并用提供的螺丝和锚件（不含螺丝刀）来固定安装支架。如果有地线，请将其连接并固定到安装支架标有地线标志的接口处。

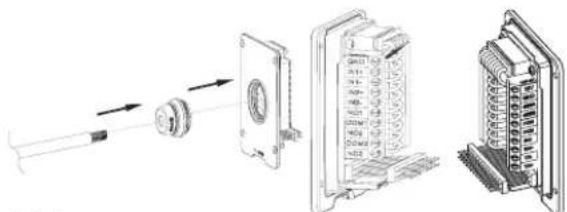

请将Cat5e或Cat6电缆（不含）穿过所选择的合适大小的橡胶密封套圈和背板，请参照本说明书尾部“GDS3702接线图衣”章节连接具体的线路。

强烈建议背叛接线操作时使用相应的工具如尖嘴钳，2.5mm口径平口螺丝刀等（不含）。建议剥除电缆外层包皮时长度少于2英寸。安装时不要将内层包皮剥除过多而造成有金属线裸露于接线座外（容易短路）。

$$ \sim 1 1 \sim \sim 1 2 \sim $$

步骤3:

检查预装的后盖框的位置，然后将装好线的背板合上盖紧，使其表面和设备背面平齐，用提供的背板固定螺丝将背板固定到设备上。

步骤 4

步骤 4:

用提供的六角扳手取下预装的两颗防拆螺丝。仔细将GDS3702和已经固定于墙上的金属安装支架对齐（卡扣），按住并下拉GDS3702到正确的卡位。

用提供的六角扳手装回卸下的两颗防拆螺丝（不要过紧螺丝）。然后将两硅胶塞插入并盖住后盖框底部的螺丝孔。最后检查并完成安装。

墙内（嵌入式）安装

请参照“墙内（嵌入式）安装附件”中的相关文档。该附件可以向Grandstream另行购买。

GDS3702 连接方法

请参照下图以及后面几页的操作说明。

严禁在GDS3702加电状态下连接电缆线至接线座或拔插装好线的后盖板。

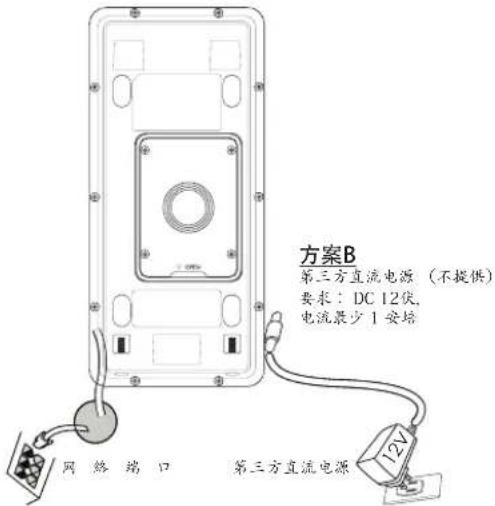

方案A

将GDS3702的网线连接到（支持 Class 3的）网络供电交换机相应端口上，由网络交换机通过网线供电（推荐该方式）。

方案B 第三方直流电源（不提供） 要求：DC 12伏， 电流最少 1 安培 网络端口 第三方直流电源

注意事项：

强烈建议选用方案A，支持Class3的网络供电交换机；或用方案B，满足要求的第三方直流电源。

\~13\~ \~14\~

方案A：

将CDS3702的网线连接到（支持Class3的）网络供电交换机相应端口上，由网络交换机通过网线供电（推荐该方式）。

方案B：

步骤1:

选择合适的第三方直流电源（不提供），要求DC12伏，电流最少1安培。将电源的“+，-”极正确的通过连线接到GDS3702的背板接线座子对应的端口“12V，GND”接线座口里。

步骤2:

将RJ45网线的另一端与集线器、交换机或路由器相连。

注意事项：

请参照前面“墙面（表面）安装”中的步骤2和本说明书尾部“GDS3702接线图表”章节来连接具体的线路。

GDS3702的配置

GDS3702默认通过DHCP获取IP地址，请将其连接到有DHCP服务器的网络环境里做初始配置。建议用静态DHCP（如果路由器支撑的话），或用静态IP地址。

想获知GDS3702的地址，可以通过运行“GS_Search”小工具。具体请见后面说明。

注意事项：

如果网络中没有DHCP服务器，CDS3702的缺省IP地址（在5分钟DHCP超时后）将是：192.168.1.168.

步骤1：下载并安装GS_Search小工具：

http://www.grandstream.com/support/tools

步骤 2: 在相同DHCP服务器下的和GDS3702位于相同网段上的电脑上安装并运行 GS_Search 小工具。

步骤 3：点击 Search 钮开始找寻搜索设备。

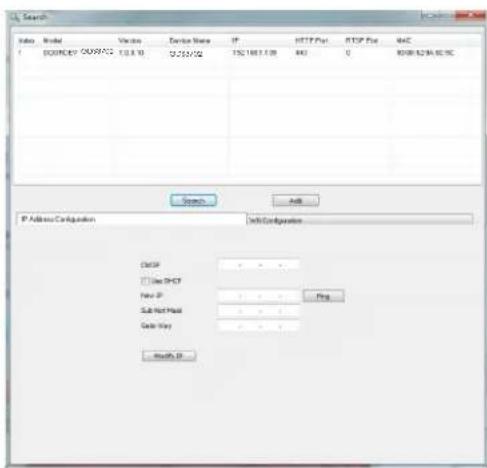

步骤4：搜索到的设备将会显示在如下图的界面中。

Search Info Model Version Denter Name IP HTTP Port HTTP Port MAC 1 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Search Add IP Address Configuration Shift Configuration COMF - Use DHCP New IP - Sub-Net Host - Gate Way - Month 23

步骤 5: 打开浏览器，输入显示的GDS3702的IP地址到命令行中，以 https:// 开始。（安全起见，GDS3702的缺省网络连接用 HTTPS 和端口 443）

\~15\~ \~16\~

步骤 6: 输入管理员用户名和密码登入管理界面（管理员用户名的缺省值为: admin；缺省密码为随机值，写于GDS3702机体的贴纸上）

注意事项：

安全起见，强烈建议用户按照设备要求更改缺省管理员密码，并妥善保存密码。

步骤7：登入进管理页面后，点击选择左边菜单进入相应的详细参数配置和高级管理界面。

GNU GPL许可条款已包含在设备固件中，可以通过设备的Web用户界面进行访问：http(s)://IP/gpl_license。它也可以在这里访问。http://www.grandstream.com/legal/open-source-software

如果需要包含GPL源代码信息的CD，请发邮件到[e-mail] 提交请求。

GDS3702接线图表

插座针信号功能
J2(基本)3.81mm	1	TX-(橙/白色)	Ethernet, PoE 802.3of Class3, 12.95Wall
	2	TX-(橙色)
	3	RX-(绿/白色)
	4	RX-(绿色)
	5	PoE_SP2 (蓝色+蓝/白色)
	6	PoE_SP1 (棕色+棕/白色)
	7	RS485 B	RS485
	8	RS485_A
	9	GND	电源
	10	12V
J3(高级)3.81mm	1	GND	报警信号地
	2	ALARM1_IN+	报警输入
	3	ALARM1_IN-
	4	ALARM2_IN+
	5	ALARM2_IN-
	6	NO1	报警输出
	7	COM1
	8	NO2	电锁接口
	9	COM2
	10	NC2
J4(特殊)2.0mm	1	GND (黑色) 韦根接口电源地
	2	WG_D1_OUT (橙色)	韦根接口信号输出
	3	WC_DO_OUT (棕色)
	4	LED (蓝色) 韦根接口LED信号	输出
	5	WG_D1_IN (白色)	韦根接口信号输入
	6	WC_DO_IN (绿色)
	7	BEEP (黄色) 卡根接口BEEP端	鸣输出
	8	5V (红色) 卡根接口电源输出	(5伏)

更详细的接线，接口等信息，请参照GDS3702用户手册。

\~17\~ \~18\~

电锁类型			GDS3702:接口端			门锁常态
类型	通电状态	断电状态	NC2	NO2	COM2
断电常开NO型	上锁	开锁	■		■	上锁
				■	■	开锁
断电常关NC型	开锁	上锁		■	■	上锁
			■		■	开锁
注意:*请依据电锁类型以及门常态所需上锁状态选择正确的接法。*电磁锁因消防安全需求都为断电常开型,因此请接到NC和COM端。

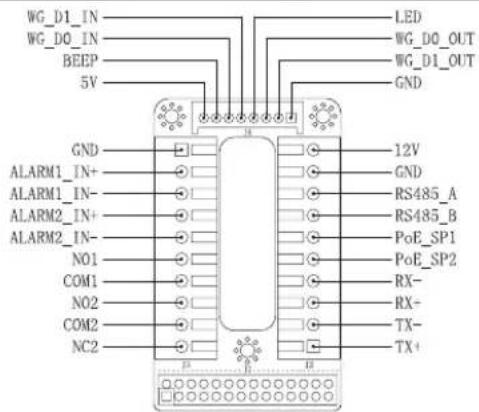

WG_D1_IN WG_DO_IN BEEP 5V LED WG_DO_OUT WG_D1_OUT GND GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX- TX- TX+

注意事项：

1) PoE_SP1, PoE_SP2 管脚为直流供电，电压范围：48V-57V，无正负极
2) PoE 网线供电接法：
PoE_SP1,棕色+棕/白色两根电缆并接
PoE_SP2, 蓝色 + 蓝/白色 两根电缆并接
3) DC直流电源可以从合乎电源要求的合格的 PoE Injector 里获取
