Caractéristiques techniques	Détails
Type de produit	Point d'accès Wi-Fi
Normes Wi-Fi	802.11ac Wave 2
Fréquences	2.4 GHz et 5 GHz
Débit maximum	jusqu'à 1.75 Gbps
Ports Ethernet	4 ports Gigabit Ethernet
PoE	Supporte PoE 802.3af/at
Antennes	4 antennes omnidirectionnelles
Utilisation	Idéal pour les environnements d'entreprise et les espaces publics
Maintenance	Mise à jour du firmware via l'interface web
Sécurité	WPA/WPA2, VLAN, contrôle d'accès
Dimensions	220 x 220 x 45 mm
Poids	0.5 kg
Garantie	1 an

FOIRE AUX QUESTIONS - GWN7664E GRANDSTREAM

Comment réinitialiser le GRANDSTREAM GWN7664E aux paramètres d'usine ?

Pour réinitialiser le GRANDSTREAM GWN7664E, trouvez le bouton de réinitialisation sur l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Comment configurer le GRANDSTREAM GWN7664E pour la première fois ?

Connectez-vous à l'interface web du GRANDSTREAM GWN7664E en utilisant l'adresse IP de l'appareil dans votre navigateur. Utilisez les identifiants par défaut, puis suivez l'assistant de configuration pour définir les paramètres réseau et les préférences de configuration.

Quels sont les indicateurs de LED sur le GRANDSTREAM GWN7664E et que signifient-ils ?

Les indicateurs de LED sur le GRANDSTREAM GWN7664E signalent l'état de l'alimentation, de la connexion réseau et du fonctionnement. Une LED verte fixe indique une connexion correcte, tandis qu'une LED rouge clignotante peut signaler un problème de connexion.

Comment mettre à jour le firmware du GRANDSTREAM GWN7664E ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware sur le site de GRANDSTREAM. Connectez-vous à l'interface web de l'appareil, allez dans l'onglet 'Maintenance' et sélectionnez 'Firmware Upgrade'. Téléversez le fichier téléchargé et suivez les instructions à l'écran.

Le GRANDSTREAM GWN7664E ne se connecte pas à Internet, que faire ?

Vérifiez d'abord votre connexion Internet et vos câbles réseau. Assurez-vous que l'appareil est correctement configuré avec les paramètres réseau appropriés. Si le problème persiste, essayez de redémarrer l'appareil et de vérifier les paramètres de votre routeur.

Comment sécuriser le réseau Wi-Fi du GRANDSTREAM GWN7664E ?

Pour sécuriser votre réseau Wi-Fi, accédez à l'interface web du GRANDSTREAM GWN7664E, allez dans l'onglet 'Wireless' et activez le cryptage WPA2. Définissez un mot de passe fort pour empêcher les accès non autorisés.

Comment gérer les utilisateurs et les appareils connectés au GRANDSTREAM GWN7664E ?

Connectez-vous à l'interface web de l'appareil et allez dans l'onglet 'Clients' pour voir les appareils actuellement connectés. Vous pouvez gérer les utilisateurs en ajustant les paramètres de chaque appareil ou en restreignant l'accès via les paramètres de sécurité.

Comment résoudre les problèmes de connexion Wi-Fi avec le GRANDSTREAM GWN7664E ?

Si vous rencontrez des problèmes de connexion Wi-Fi, essayez de redémarrer le routeur et le GRANDSTREAM GWN7664E. Assurez-vous également que le signal est suffisamment fort dans la zone où se trouve l'appareil. Vérifiez les interférences potentielles et repositionnez l'appareil si nécessaire.

MODE D'EMPLOI GWN7664E GRANDSTREAM

Le GWN7664E est un point d'accès Wi-Fi 6 802.11ax puissant, idéal pour les petites et moyennes entreprises, les bâtiments à plusieurs étages, les environnements résidentiels et les sites commerciaux. Il offre une technologie MU-MIMO double bande 4x4:4 avec OFDMA et une conception d'antenne interne sophistiquée pour une meilleure anti-interférence, une connexion plus stable, offrant jusqu'à 6 Gbps de débit sans fil et une portée de couverture Wi-Fi élargie. Le GWN7664E est pris en charge par GWN.Cloud et GWN Manager, la plateforme de gestion Wi-Fi en nuage et sur site de Grandstream, qui rend la gestion de votre réseau ou de plusieurs réseaux sur plusieurs sites plus facile que jamais. Il utilise également une architecture de gestion de réseau sans contrôleur, dans laquelle le contrôleur est intégré à l'interface utilisateur Web du produit pour faciliter l'administration des points d'accès Wi-Fi déployés localement. Le GWN7664E est le point d'accès Wi-Fi idéal pour les déploiements de voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP Wi-Fi de Grandstream. Prenant en charge la qualité de service avancée, les applications en temps réel à faible latence, les réseaux maillés, les portails captifs, plus de 1000 clients simultanés et deux ports réseau de 2,5 gigabits avec PoE+, le GWN7664E est un point d'accès Wi-Fi idéal pour les déploiements de réseaux sans fil de qualité professionnelle avec une densité d'utilisateurs moyenne à élevée.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de 0 °C à 50 °C en opération et -10 °C à 60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-95% RH (sans condensation).
• Ne pas éteindre le GWN7664E pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK

1x Point d'Accès GWN7664E

3x Vis (PM 3×50)

1x Support de montage

3x Vis (PA 3.5×20)

1x Support de montage mural

3 x Boulon expansion en plastique

\~15\~

3x Ecrou M3

1 x Guide d'installation rapide

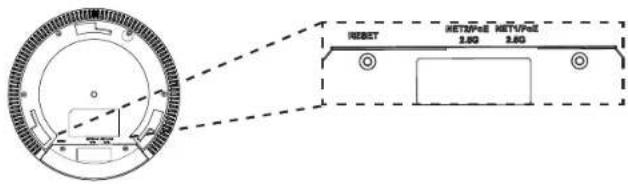

PORTS DU GWN7664E

REBET METALPOE METALPOE 2.80 2.80

Port Description
NET/POE 2.5G 2	ports RJ45 Ethernet à 2,5 Gbps avec support PoE+.
RESET Bouton de réinitialisation. Appuyer pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7664E

GWN7664E peut être alimenté avec un switch PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7664E.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE+.

Remarque: il est recommandé d'alimenter l'appareil en utilisant la norme 802.3at (PoE+) ou un appareil PSE de plus de 25W.

Câble Ethernet RJ45 au Switch PoE+.

INSTALLATION PHYSIQUE

GWN7664E peut être monté sur le mur ou le plafond. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

\~16\~

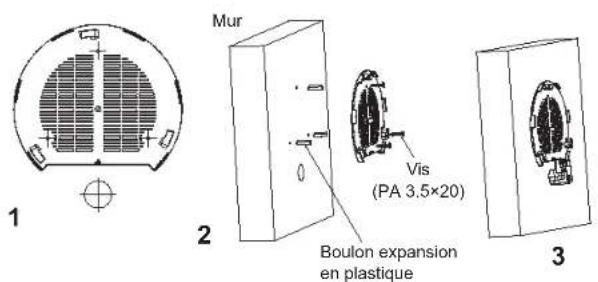

Montage Mural

1. Placer le support de montage à l'endroit désiré sur le mur avec la flèche pointant vers le haut.
2. Utiliser un crayon pour marquer les quatre trous de montage (trous de vis DIA 5.5mm, trou de réticule DIA 25mm).
3. Si votre câble Ethernet passe à travers le mur, couper ou percer un cercle d'environ 18 mm de diamètre.
4. Insérer les vis d'ancrages dans les trous 5.5 mm. Fixez le support de montage au mur en insérant les vis dans les ancres.

Mur Vis (PA 3.5×20) Boulon expansion en plastique 1 2 3

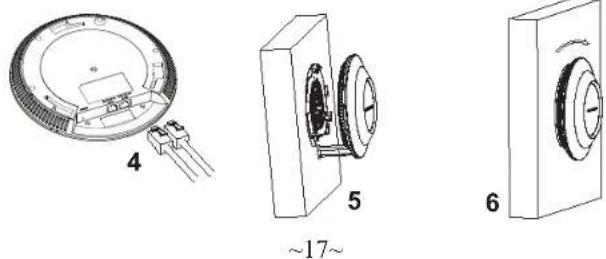

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7664E.
2. Aligner la flèche sur le GWN7664E avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage.
3. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.

4 5 ~17~ 6

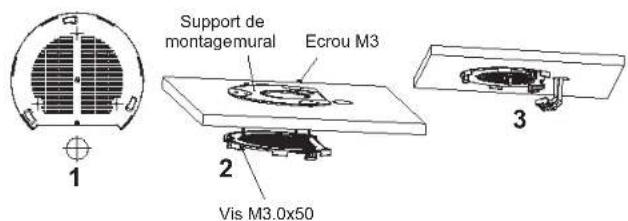

Montage au Plafond

Note: Le montage au plafond est recommandé pour une couverture optimale.

1. Retirer la dalle de plafond.
2. Placer la plaque du support de plafond dans le centre de la dalle de plafond et marquer les trous des vis de montage (les trous de vis DIA 5.5mm, trou réticule DIA 25mm).
3. Insérer les vis dans le support de montage.

Support de montagemural Ecrou M3 1 2 Vis M3.0x50 3

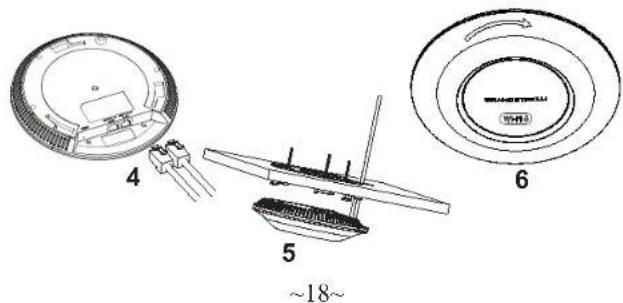

1. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre GWN7664E.
2. Pivoter le GWN dans le sens horaire jusqu'à ce qu'il se verrouille en place et correspond à la languette de verrouillage.
3. Aligner la flèche sur le GWN7664E avec la flèche sur la languette de verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage et de connecter les câbles réseau et d'alimentation.

4 5 ~18~ 6

Le GWN7664E peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7664E et connexion au réseau, le GWN7664E diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

Note: Le SSID et mot de passe par défaut du GWN7664E sont imprimés sur l'étiquette MAC de l'unité.

Un ordinateur connecté au SSID du GWN7664E, ou au même réseau que le GWN7664E peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7664E via son adresse MAC

1. Localiser l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7664E, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7664E sur votre navigateur: https://gwn_.local

Exemple: Un GWN7664E avec l'adresse MAC C0:74:AD:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_c074ad-8b4e28.local

Méthode 2: Détecter le GWN7664E via GWNDiscoveryTool

1. Télécharger et installer GWNDiscoveryTool à partir du lien suivant: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrir le GWNDiscoveryTool, et cliquer sur Scan.

3. L'outil permettra de découvrir tous les points d'accès GWN7664E connectés sur le réseau montrant leurs adresses MAC et IP.

4. Cliquer sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7664E, ou saisir manuellement sur votre navigateur l'adresse IP affichée.
5. Entrer le nom d'utilisateur et mot de passe pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l'autocollant du GWN7664E).

GWN7664E

Remarques:

• Assurez-vous que le GWN7664E n'est pas déjà associé à une autre GWN7664E Access Point en tant qu'esclave, GWN router, GWN.Cloud, Ou GWN Manager, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7664E est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
  • Pour gérer le GWN7664E via cloud, veuillez se référer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici:

Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: http://www.grandstream.com/our-products
