Type de produit	Point d'accès Wi-Fi
Marque	Grandstream
Modèle	GWN7661E
Norme Wi-Fi	Wi-Fi 6 (IEEE 802.11ax)
Bandes de fréquence	2,4 GHz (2x2:2) et 5 GHz (3x3:2) MU-MIMO
Débit sans fil max	Jusqu'à 3 Gbit/s
Ports réseau	1 port Gigabit PoE/PoE+ (liaison montante), 3 ports Gigabit LAN (dont 2 avec PoE PSE)
Alimentation	PoE/PoE+ (802.3af/at)
Consommation électrique	Max 12 W (PoE PSE), selon alimentation
Type de montage	Encastré mural (support fourni)
Nombre max de clients simultanés	256
Portée de couverture	Jusqu'à 100 mètres
Gestion réseau	Interface Web intégrée, GWN.Cloud, GWN Manager
QoS	Avancée, applications temps réel à faible latence
Portail captif	Oui
Réseau maillé	Pris en charge
Sécurité	WPA/WPA2/WPA3, chiffrement AES
Bouton de réinitialisation	Oui (appui 7 s pour retour usine)
Température de fonctionnement	0°C à 45°C
Température de stockage	-30°C à 60°C
Humidité de fonctionnement	5% à 95% (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits chimiques
Contenu du pack	1x GWN7661E, 2x vis (PM2.5*6*4mm), 1x vis (KB 2.6*6), 1x guide d'installation rapide

FOIRE AUX QUESTIONS - GWN7661E GRANDSTREAM

Comment configurer le GWN7661E pour la première fois ?

Après avoir connecté l'alimentation PoE, le point d'accès diffuse un SSID par défaut commençant par GWN suivi des 6 derniers chiffres de l'adresse MAC. Le mot de passe par défaut est imprimé sur l'étiquette MAC. Connectez-vous à ce réseau, puis accédez à l'interface Web via https://gwn_[MAC].local ou utilisez l'outil GWNDiscoveryTool.

Quels sont les identifiants par défaut pour se connecter à l'interface d'administration ?

Le nom d'utilisateur par défaut est admin. Le mot de passe aléatoire par défaut se trouve sur l'étiquette collée sur l'appareil ou sur l'emballage.

Comment réinitialiser le GWN7661E aux paramètres d'usine ?

Appuyez sur le bouton RESET à l'arrière de l'appareil pendant environ 7 secondes jusqu'à ce que les LEDs clignotent. Relâchez, l'appareil redémarrera avec les paramètres d'usine.

Comment monter le GWN7661E au mur ?

Utilisez les deux vis noires fournies (PM2.5*6*4mm) pour fixer le support mural, puis enclenchez le corps principal. Fixez ensuite le couvercle avec la vis grise (KB 2.6*6) sur le côté.

Le GWN7661E peut-il être alimenté par un switch PoE standard ?

Oui, il accepte le PoE (802.3af) et le PoE+ (802.3at). Pour utiliser les ports LAN avec sortie PoE (PSE), une alimentation PoE+ est nécessaire.

Comment gérer plusieurs points d'accès GWN7661E ?

Vous pouvez utiliser l'interface Web intégrée pour une gestion autonome, ou les plateformes GWN.Cloud (GDMS) et GWN Manager pour une gestion centralisée.

Quelle est la portée maximale du GWN7661E ?

La portée de couverture sans fil peut atteindre 100 mètres en environnement dégagé, selon les obstacles et les interférences.

Le GWN7661E est-il compatible avec les téléphones IP Wi-Fi Grandstream ?

Oui, il est optimisé pour les déploiements voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP Grandstream supportant le Wi-Fi.

Comment mettre à jour le firmware du GWN7661E ?

Connectez-vous à l'interface Web, allez dans la section Maintenance puis Firmware Upgrade. Téléchargez le dernier firmware depuis le site de Grandstream et suivez les instructions. Ne coupez jamais l'alimentation pendant la mise à jour.

Que faire si je perds le mot de passe administrateur ?

Effectuez une réinitialisation d'usine en appuyant 7 secondes sur le bouton RESET. Le mot de passe reviendra à celui imprimé sur l'étiquette.

MODE D'EMPLOI GWN7661E GRANDSTREAM

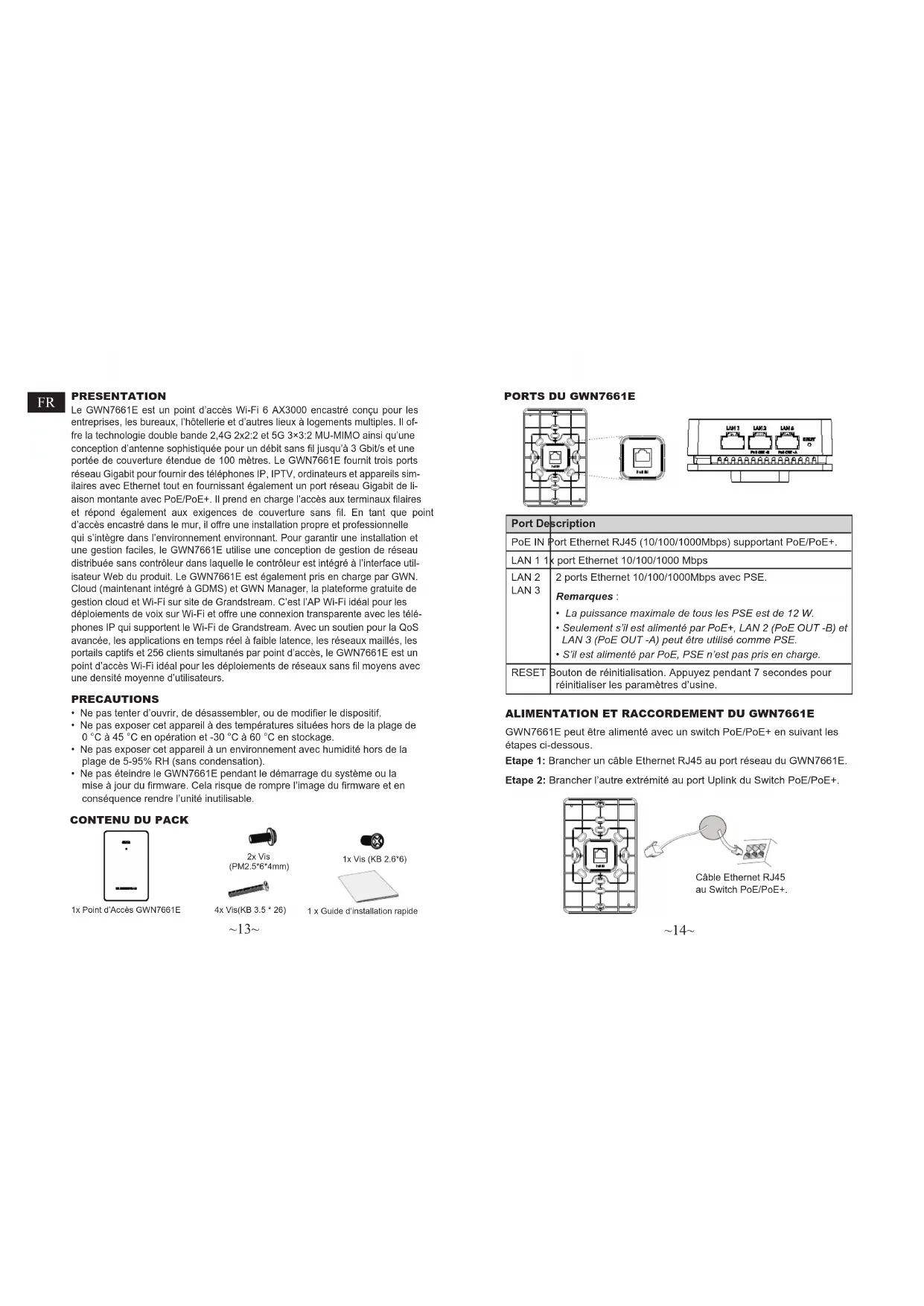

Le GWN7661E est un point d'accès Wi-Fi 6 AX3000 encastré conçu pour les entreprises, les bureaux, l'hôtellerie et d'autres lieux à logements multiples. Il offre la technologie double bande 2,4G 2x2:2 et 5G 3x3:2 MU-MIMO ainsi qu'une conception d'antenne sophistiquée pour un débit sans fil jusqu'à 3 Gbit/s et une portée de couverture étendue de 100 mètres. Le GWN7661E fournit trois ports réseau Gigabit pour fournir des téléphones IP, IPTV, ordinateurs et appareils similaires avec Ethernet tout en fournissant également un port réseau Gigabit de liaison montante avec PoE/PoE+. Il prend en charge l'accès aux terminaux filaires et répond également aux exigences de couverture sans fil. En tant que point d'accès encastré dans le mur, il offre une installation propre et professionnelle qui s'intègre dans l'environnement environnant. Pour garantir une installation et une gestion faciles, le GWN7661E utilise une conception de gestion de réseau distribuée sans contrôleur dans laquelle le contrôleur est intégré à l'interface utilisateur Web du produit. Le GWN7661E est également pris en charge par GWN. Cloud (maintenant intégré à GDMS) et GWN Manager, la plateforme gratuite de gestion cloud et Wi-Fi sur site de Grandstream. C'est l'AP Wi-Fi idéal pour les déploiements de voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP qui supportent le Wi-Fi de Grandstream. Avec un soutien pour la QoS avancée, les applications en temps réel à faible latence, les réseaux maillés, les portails captifs et 256 clients simultanés par point d'accès, le GWN7661E est un point d'accès Wi-Fi idéal pour les déploiements de réseaux sans fil moyens avec une densité moyenne d'utilisateur.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de 0 °C à 45 °C en opération et -30 °C à 60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 5-95% RH (sans condensation).
• Ne pas éteindre le GWN7661E pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK

1x Point d'Accès GWN7661E

2x Vis (PM2.5*6*4mm)
Vis(KB 3.5 * 26)

1x Vis (KB 2.6*6)

Vis(KB 3.5 * 26)

1 x Guide d'installation rapide

\~13\~

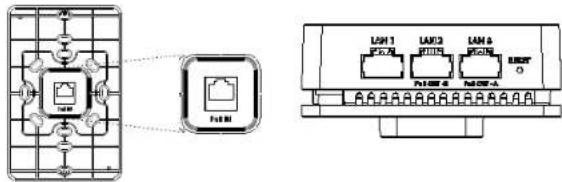

PORTS DU GWN7661E

Port Description
PoE IN	Port Ethernet RJ45 (10/100/1000Mbps) supportant PoE/PoE+.
LAN 1	k port Ethernet 10/100/1000 Mbps
LAN 2LAN 3	2 ports Ethernet 10/100/1000Mbps avec PSE.Remarques :La puissance maximale de tous les PSE est de 12 W.Seulement s'il est alimenté par PoE+, LAN 2 (PoE OUT -B) et LAN 3 (PoE OUT -A) peut être utilisé comme PSE.S'il est alimenté par PoE, PSE n'est pas pris en charge.
RESET	Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7661E

GWN7661E peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7661E.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

Câble Ethernet RJ45 au Switch PoE/PoE+.

\~14\~

INSTALLATION PHYSIQUE

GWN7661E peut être monté sur le mur. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

Montage Mural

1. Utiliser un ruban à mesurer pour mesurer la distance entre les deux fentes de montage mural à l'arrière du point d'accès GWN7661E et utiliser un crayon pour marquer les trous de vis de fixation sur le mur
2. Percer les trous aux endroits que vous avez marqués, puis fixez le point d'accès GWN7661E au mur via les fentes de montage mural.
3. Utiliser les vis noires pour monter le corps principal du GWN7661E sur le support mural après avoir monté le support mural sur le mur.

Fentes de Montage mural 1 Mur 2x Vis (PM2.5*6*4mm) 2

1. Fixer la couverture avec le corps du GWN7661E puis la vis grise sur le côté.


Screw (KB 2.6*6) 3 Wall 4

\~15\~

Le GWN7661E peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7661E et connexion au réseau, le GWN7661E diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

Note: Le SSID et mot de passe par défaut du GWN7661E sont imprimés sur l'étiquette MAC de l'unité.

Un ordinateur connecté au SSID du GWN7661E, ou au même réseau que le GWN7661E peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7661E via son adresse MAC

1. Localiser l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7661E, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7661E sur votre navigateur: https://gwn_.local
   Exemple: Un GWN7661E avec l'adresse MAC EC:74:D7:8C:4D:F8, peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_ec74d78c4df8.local

Méthode 2: Détecter le GWN7661E via GWNDiscoveryTool

1. Télécharger et installez GWNDiscoveryTool à partir du lien suivant: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

3. L'outil permettra de découvrir tous les points d'accès GWN7661E connectés sur le réseau montrant leurs adresses MAC et IP.
4. Cliquez sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7661E, ou saisir manuellement sur votre navigateur l'adresse IP affichée.
5. Entrez le nom d'utilisateur et mot de passe pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l'autocollant du GWN7661E).

• Assurez-vous que le GWN7661E n'est pas déjà associé à une autre GWN7661E Access Point en tant qu'esclave, GWN70xx Router Series ou GWN.Cloud, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7661E est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
• Pour gérer le GWN7661E via cloud, veuillez se référer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à

l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: https://www.grandstream.com/legal/open-source-software

Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail]

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: https://www.grandstream.com/our-products

DE

ÜBERSICHT

Après examen de ce matériel aux conformité ou aux limites d'intensité de champ RF, les utilisateurs peuvent sur l'exposition aux radiofréquences et la conformité and compliance d'acquérir les informations correspondantes. La distance minimale du corps à utiliser le dispositif est de 31cm.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1) L'appareil ne doit pas produire de brouillage;

2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

CAN ICES-003 (B)/NMB-003(B)

Le présent produit est conforme aux spécifications techniques applicables d'Innovation, Sciences et Développement économique Canada.
