BEDIENUNGSANLEITUNG GWN7661 GRANDSTREAM

Der GWN7661 ist ein Wi-Fi 6 (802.11ax) AccessPoint für den Wandelinbau und ideal für keinere und mittelgroße Unternehmen, Büros, Hotels und vielen mehr. Der AccessPoint stellt drei Netzwerkports für den Anschluß von IP Telefonen, IPTV, Computern oder anderen Netzwerkprodukten zur Veräußerung. Er stellt einen Gigabit-Uplink-Port zur Veräußerung, dieser Unterstützung PoE/PoE+. Der GWN7661 betiet 2x2:2 MU-MIMO Technologie mit einem leistungsstarken Antennen-Design für max. Netzwerk Datendurchsatz und erweiterter WLAN Abdeckung. Um eine möglichene Installazione zu gewährleisten, hat der GWN7661 einen Controller bereits integriert, dieser ermöglicht auch eine effiziente und schneil zu realisierende Managementmöglichkeit ohne, dass ein externer WLAN Controller notwendigt ist. Naturlich kann der GWN7661 auch über die kostenlose WLAN-Accesspoint Management Plattform GWN Cloud verwaltet, konfiguirt und beobachtet werden. Wie alle Grandstream Accesspoints verfügbar auch der GWN7661 darüber den hochperformanten Datenübertragung über eine fokusierte Auslegung auf Voice-over-WLAN und harmoniert optimal mit Grandstream's WLAN-IP-Telefonen. Unterstützung wird unter anderem erweiterter QoS, Low-latency für Echtzeit-Applicationen, Mesh-Netzwerke, Captive Portals, 500+ parallel angemeldete Clients je AccessPoint. Der GWN7661 ist ein代理商 Wi-Fi-Zanggangspunkt für mittlere drahtlose Netzwerkbereitsstellungen mit mittlere Nutzerdichte.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
  -itte beachten Sie die zulässigen Temperaturbereiche fur Nutzung (-10 ^ C bis 50^) und Lagerung (-30^ bis 60^)
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 5% bis 95% (nicht kondensierend) genutzt werden.
• Die Stromversorgungarf während des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigend und zuunerwünschten Fehlfunktionen führen.

VERPACKUNGsinhalt

GWN7661

Access Point

2x Schraube (PM2.564mm)

4x Schraube (KB 3.5*26)

1x Schraube (KB 2.6*6)

1x

Kurzinstallationsanleitung

18

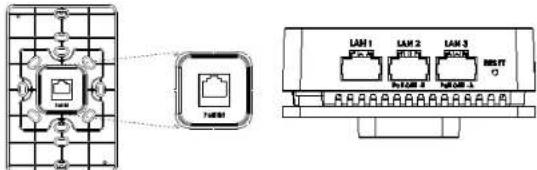

GWN7661 ANSCHLUSSE

Port Beschreibung
PoE IN	RJ45 Ethernet-Anschluß (10/100/1000MBit/s) mit PoE/PoE+ Unterstützung.
LAN 1	1x 10/100/1000Mbps Ethernet-Port.
LAN 2 LAN 3	2 x 10/100/1000 Mbit/s Ethernetports mit PSE. Hinweis:Die max. Ausgangsleistung eines PSE Ports beträgt max. 6W.Erfolgtdie Stromversorgung via PoE+, dann konnen die Ports LAN 2(PoE OUT -B) und LAN 3(PoE OUT -A) PSE zur Verfügungs stelen.
RESET	Reset-Taste. Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUB DES GWN7661

Der GWN7661 kann wie nachfolgend beschreiben über PoE/PoE+ mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7661.
2. Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE/PoE+ Switch.

19

HARDWARE-INSTALLATION

GWN7661 kann an der Wand montiert werden.itte beachten Sie die folgenden Schritte fur die entsprechende Installation.

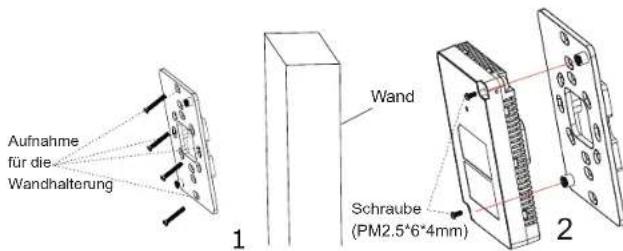

Wandmontage

1. Bohren Sie die Befestigungslöcher, stecken Sie die Dübel in die Bohrlicher und befestigen Sie die Wandhalterung mit den passenden Schrauben. Schieben Sie anschließend den AccessPoint auf die Wandhalterung.
2. Bohren Sie Locher am vorgesehenen Montageplatz, montieren Sie dann die Wandhalterung und befestigen Sie anschließend den AccessPoint an den vorgegebenen Befestigungspunkten.

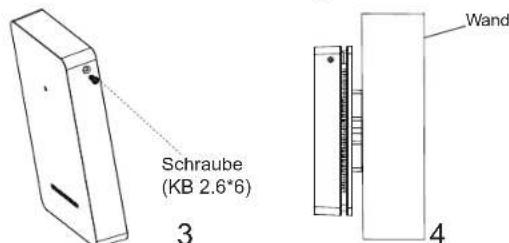

3. Sobald die Wandhalterung an der Wand montiert ist, befestigen Sie den GWN7661 mit den schwarzen Schrauben an thisem Halter.

1. Stecken Sie die Frontabdeckung des GWN7661 auf und fixieren Sie diese anschließend seitlich mit den grauen Schrauben.

20

VERBINDEN SIE SICH MIT DEM VOREINGESTELLTEN WI-FI-NetzWERK DES GWN7661

Der GWN7661 kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundinstellung immer aktiviert.

Sobald der GWN7661 mit Strom versorgt und an das Netzwerk ange-schlossen ist, sendet der Access-Point eine voreingestelle SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufalps Password.

HINWEIS: Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7661 oder im selbst Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationschnittstelle zu gelagen:

Methode 1:Suche nach dem GWN7661 via MAC Adresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkreber auf der Unterseite des Gerätes, oder auf dem Aufkreber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7661 geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sieitte nur diese Format: https://gwn_.local

Beispiel: Lautet die MAC Adresse des GWN7661 z.B. C0:74:AD:8B:4E:28 dann tippen Sie dieseitte wie folgt in die Adresszeile des Browsers:

https://gwn_c074ad8b4e28.local

Methode 2:Suche nach dem GWN7661 via GWNDiscoveryTool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Offnen Sie das GWNDiscoveryTool und klichen Sie auf Scan

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7661 Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anziegen.
4. Klichen Sie auf Manage Device (Gerät verhalten) um direkt auf die Konfigurationsseite des GWN7661 zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.
5. Geben Sie Benutzername und Password ein. Der voreingestellte Admnistrator-Benutzername lautet "admin", das Zufallspassword befindet sich auf dem Produktaufkleber auf der Rückseite der GWN7661.

Bemerkung:

• Stellen Sie sicher, dass der GWN7661 nicht schon einem anderen GMN7661 oder einem GWN70xx Router zugeordnet (Paired) ist, das sich ansonsten das Konfigurationsfenster nicht offen lasst.
• Ist der GWN7661 bereits zugeordnet,lös Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regulären für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7661 über die Cloud zu verhalten, whechseln Sieitte zu https://www.qwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl licence (Endgerält_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter https://www.grandsstream.com/ legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie unsitte eine Email an [e-mail].

Das ausfuhrliche Benutzerhandbuch kann geladen werden von: https://www.grandstream.com/our-products
