GWN7661 - Point d'accès Wi-Fi GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès Wi-Fi 6 (802.11ax)
Marque	Grandstream
Modèle	GWN7661
Norme Wi-Fi	IEEE 802.11ax (Wi-Fi 6), rétrocompatible 802.11a/b/g/n/ac
Bandes de fréquence	2,4 GHz et 5 GHz (double bande simultanée)
Technologie MIMO	2×2:2 MU-MIMO
Nombre de clients simultanés	Jusqu'à 500+
Ports réseau	1 port RJ45 10/100/1000 Gigabit PoE/PoE+ (uplink) + 2 ports LAN 10/100/1000 Gigabit (dont 2 ports PSE si alimenté en PoE+)
Alimentation	PoE/PoE+ (IEEE 802.3af/at)
Température de fonctionnement	-10 °C à 50 °C
Température de stockage	-30 °C à 60 °C
Humidité de fonctionnement	5 % à 95 % (sans condensation)
Méthode de montage	Montage mural (fixations fournies)
Gestion	Interface Web intégrée, GWN.Cloud (cloud gratuit), GWN Discovery Tool
Sécurité sans fil	WPA2, WPA3, IEEE 802.1X, portail captif
QoS	Oui, pour applications temps réel à faible latence
Réseau maillé	Prise en charge (mesh)
Contenu du pack	1 x point d'accès GWN7661, 2 vis PM2.5x6 mm, 4 vis KB 3.5x26 mm, 1 vis KB 2.6x6 mm, 1 guide d'installation rapide
Réinitialisation	Bouton RESET (appuyer 7 secondes pour retour aux paramètres d'usine)
Mise à jour du firmware	Via interface Web

FOIRE AUX QUESTIONS - GWN7661 GRANDSTREAM

Comment réinitialiser le GWN7661 aux paramètres d'usine ?

Pour réinitialiser, appuyez sur le bouton RESET à l'arrière de l'appareil pendant environ 7 secondes. Le point d'accès redémarrera avec les paramètres d'usine.

Quel est le SSID et mot de passe par défaut du GWN7661 ?

Le SSID par défaut est GWN[6 derniers chiffres de l'adresse MAC] (par exemple GWN8B4E28) et le mot de passe est imprimé sur l'étiquette MAC située à l'arrière de l'unité ou sur l'emballage.

Comment accéder à l'interface de configuration du GWN7661 ?

Connectez-vous au même réseau que le point d'accès, puis utilisez l'URL https://gwn_[adresse MAC sans deux-points].local (exemple : https://gwn_c074ad8b4e28.local) ou utilisez l'outil GWNDiscoveryTool pour trouver son adresse IP. Connectez-vous avec l'utilisateur admin et le mot de passe situé sur l'étiquette.

Puis-je utiliser le GWN7661 sans contrôleur central ?

Oui, le GWN7661 peut fonctionner comme point d'accès autonome. Il intègre une interface de gestion Web distribuée, sans nécessiter de contrôleur dédié.

Comment monter le GWN7661 au mur ?

Utilisez le gabarit de perçage fourni pour marquer les trous, percez, fixez le support mural avec les vis noires, puis encliquetez le corps principal sur le support. Enfin, vissez la petite vis grise sur le côté pour verrouiller le capot.

Quels ports du GWN7661 fournissent une alimentation PSE ?

Seulement si l'appareil est alimenté en PoE+, les ports LAN 2 (PoE OUT-B) et LAN 3 (PoE OUT-A) peuvent fournir jusqu'à 6W chacun pour alimenter des périphériques comme des téléphones IP.

Comment mettre à jour le firmware du GWN7661 ?

Accédez à l'interface Web du point d'accès, allez dans la section Mise à jour du firmware et téléchargez le fichier depuis le site Grandstream, ou activez la mise à jour automatique.

Que faire si j'ai oublié le mot de passe administrateur ?

Effectuez une réinitialisation d'usine en maintenant le bouton RESET enfoncé pendant 7 secondes. Le mot de passe reviendra à la valeur imprimée sur l'étiquette de l'appareil.

Le GWN7661 supporte-t-il le mode mesh ?

Oui, le GWN7661 prend en charge les réseaux maillés (mesh) pour étendre la couverture Wi-Fi sans fil supplémentaire.

Comment associer le GWN7661 à GWN.Cloud ?

Connectez-vous à l'interface Web du point d'accès, allez dans les paramètres Cloud et saisissez les informations de votre compte GWN.Cloud. Vous pouvez également utiliser l'outil de découverte pour l'associer.

MODE D'EMPLOI GWN7661 GRANDSTREAM

Le GWN7661 est un point d'accès Wi-Fi 6 (802.11ax) est concu pour les petites et moyennes entreprises, les bureaux, les locaux commerciaux, les hotels et plus. Il fournit trois ports réseau Gigabit pour fournir des téléphones IP, IPTV, ordinateurs et apparciels similaires avec Ethernet tout en fournissant et port réseau Gigabit de liaison montante avec PoE/PoE+. Le GWN7661 offre Technologie MU-MIMO 2 × 2:2 et conception d'antenne sophistiquée pour un débit réseau maximal et une plage de couverture Wi-Fi étendue. Pour assurer une installation et une gestion facies, le GWN7661 utilise une conception de gestion de réseau distribuée sans contrôle, dans laquelle le contrôle est intégré à l'interface utilisateur Web du produit. Le GWN7661 est également pris en charge par GWN.Floud, la plateforme cloud de gestion Wi-Fi gratuite de Grandstream. C'est l'AP Wi-Fi idéal pour les déploiements de voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP qui supporte Wi-Fi de Grandstream. Avec soutien pour la QoS avancée, les applications en temps réel à faible latence, les reseaux mailles, portails captifs et 500+ clients simultanés par point d'accès, le GWN7661 est un point d'accès Wi-Fi idéal pour les déploiements de reseaux sans fil moyens avec densité moyenne d'utilisateurs.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet apparéil à des températures situées hors de la plage de -10 °C à 50 °C en opération et -30 °C à 60 °C en stockage.
• Ne pas exposer cet appeareil à un environnement avec humidité hors de la plage de 5-95% RH (sans condensation).
• Ne pas eteindre le GWN7661 pendant le demarrage du systeme ou la mise a jour du firmware. Cela risque de rompre l'imagu d firmware et en consquence rendre I'unité inutilisable.

CONTENU DU PACK

1x Point d'Acces GWN7661

2x Vis (PM2.564mm)

4x Vis(KB 3.5*26)

1x Vis (KB 2.6*6)

1x Guide d'installation rapide
13

PORTS DU GWN7661

Port Description
PoE IN	port Ethernet RJ45 (10/100/1000Mbps) supportant PoE/PoE+.
LAN 1 1	port Ethernet 10/100/1000 Mbps
LAN 2 LAN 3	2 ports Ethernet 10/100/1000Mbps avec PSE.Remarques:La sortie maximale de chaque port PSE est de 6W.Seulement s'il est alimenté par PoE+, LAN 2 (PoE OUT-B) et LAN 3 (PoE OUT-A) peut être utilisé comme PSE.
RESET	Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7661

GWN7661 peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous.

Etape 1: Brancher un cable Ethernet RJ45 au port reseau du GWN7661.

Etape 2: Brancher l'autre extrémité au port Uplink du Switch PoE/PoE+.

Cable Ethernet RJ45 au Switch PoE/PoE+.

INSTALLATION PHYSIQUE

GWN7661 peut être monté sur le mur. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

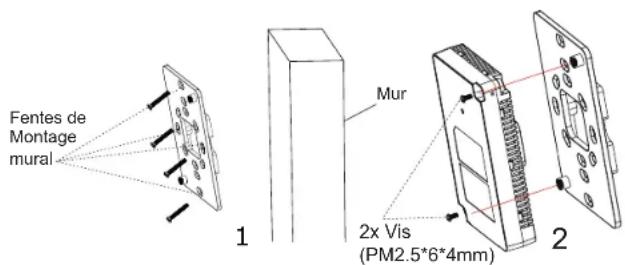

Montage Mural

1. Utilisez un ruban à mesurer pour mesurer la distance entre les deux fentes de montage mural à l'arrière du point d'accès GWN7661 et utilisez un crayon pour marquer les trous de vis de fixation sur le mur
2. Percez les troux aux endroits que vous avez marqués, puis fixez le point d'accès GWN7661 au mur via les fentes de montage mural.
3. Utilisez les vis noires pour monter le corps principal du GWN7661 sur le support mural après avoir monté le support mural sur le mur.

1. Fixez la couverture avec le corps du GWN7661 puis la vis grise sur le côté.

15

Le GWN7661 peut être utilisé comme point d'accès autonome avec WiFi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramétres d'usine.

Après la mise sous tension du GWN7661 et connexion au réseau, le GWN7661 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derriers chiffres du MAC] et un mot de passer aléatoire.

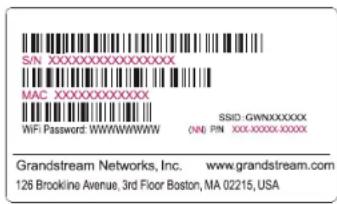

Note: Le SSID et mot de passer par défaut du GWN7661 sont imprimés sur l'étiquette MAC de l'unité.

ACCEDER A L'INTERFACE DE CONFIGURATION

Un ordinateur connecté au SSD du GWN7661, ou au même réseau que le GWN7661 peut découvert et acceder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détector le GWN7661 via son adresse MAC

1. Localisez l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrêté de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7661, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7661 sur votre navigateur: https://gwn_.local

Exemple:Un GWN7661 avec I'adresse MAC C0:74:AD:8B:4E:28 peut etre accessible a partir d'un navigateur web en utilisant l'URL: https://gwn_c074ad8b4e28.local

Méthode 2: Déctector le GWN7661 via GWNDiscoveryTool

1. Telechargez et installez GWNDiscoveryTool à partir du lien suivant: https://www.grandstream.com/tools/GWDIscoveryTool.zip

16

1. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.
2. L'util permettra de découvert tous les points d'accès GWN7661 connectés sur le réseau montrant leurs adresses MAC et IP.
3. Cliquez sur Manage Device pour être redirige directement à l'interface de configuration du GWN7661, ou saisir manuellement sur votre navigateur l'adresse IP affichée.
4. Entrez le nom d'utilisateur et mot de passer pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de passer aléatoire par défaut peut être trouvez sur l'autocollant du GWN7661).

Remarques:

• Assurez-vous que le GWN7661 n'est pas déjà associé à une autre GWN7661 Access Point en tant qu'esclave, GWN70xx Router Series ou GWN.Floud, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7661 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, lauisance de transmission et d'autres.
• PourGER le GWN7661 via cloud, veuillez se referrer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorpore dans le firmware du péphérique et sont accessibles via l'interface utilisateur Web du péphérique à l'adresse my_device_ip / gplLICENSE. Vous pouvez également y acceder ici: https://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuliez envoyer une demande écrite à [e-mail]

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: https://www.grandsstream.com/our-products
