РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GSC3500 GRANDSTREAM

• GSC3510 SIP-система оповещения с микрофоном

• GSC3505 SIP-система оповещения ОБЩИЙ ОБЗОР GSC3505 это односторонняя SIP-система оповещения, а GSC3510 это двусторонняя полнодуплексная SIP-система оповещения микрофоном, обе модели оборудованы одним 100Мбит/с Ethernet портом с поддержкой PoE/ PoE+, встроенным двухдиапазонным 2.4G/5G Wi-Fi модулем, встроенным Bluetooth модулем, высококачественным 8Вт динамиком и универсальным входным портом с поддержкой широкого диапазона периферийных устройств, 3 направленных микрофона в MMAD исполнении (многоканальный микрофонный массив) только в модели GSC3510. Модель GSC3505 и GSC3510 имеют высококачественные динамики, обеспечивающие full-band качество звука, а модель GSC3510 оборудована современным микрофонным массивом с захватом звука на расстоянии до 4,2 метров. Встроенные функции белого и чёрного списков, позволяют с лёгкостью проводить фильтрацию нежелательных интернет вызовов. Современный дизайн и широкие возможности делают его идеальным для классных комнат, больниц, апартаментов, общежитий и много другого.

GSC3505/GSC3510 не предназначен для поддержки и выполнения срочных звонков в медицинские учреждения, правоохp-анительные органы, учреждения здравоохранения (“Экстренные службы”) и в какие-либо другие экстренные службы. Для доступа к экстренным службам необходимо предпринять дополнительны меры. Приобретение SIP-совместимой услуги Интернет телефонии, надлежащая конфигурация GSC3505/GSC3510 дляиспользования данной услуги и периодическая проверка конфигурации с целью подтверждения правильности работы являются обязанностью заказчика. Если это не сделано, то для доступа к экстренным службам необходимо подключиться к услугам беспроводной или проводной телефонной связи. GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮЧЕНИЕ К ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ GSC3505/GSC3510. КРОМЕ ТОГО, НИ КОМПАНИЯ GRANDSTREAM, НИ ЕЕ РУКОВОДИТЕЛИ, СОТРУДНИКИ И АФФИЛИРОВАННЫЕ ЛИЦА НЕ НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ КАКИХ- ЛИБО ПРЕТЕНЗИЙ, УЩЕРБА ЛИБО ПОТЕРЬ, И ВЫ ТЕМ САМЫМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХЛИБО ТРЕБОВАНИЙ ИЛИ ОСНОВАНИЙ ДЛЯ ИСКА, ЯВЛЯЮЩИХСЯ РЕЗУЛЬТАТОМ ИЛИ КАСАЮЩИХСЯ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GSC3505/GSC3510, ЧТОБЫ СВЯЗАТЬСЯ С АВАРИЙНЫМИ СЛУЖБАМИ И ВАШИМ ОТКАЗОМ СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ ПРИГОТОВЛЕНИЯ, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К АВАРИЙНЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ПРЕДЫДУЩИМ ПАРАГРАФОМ. СОДЕРЖИМОЕ УПАКОВКИ МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открыть, разобрать или изменить устройство.

• Не подвергайте воздействию температуры вне диапазона от 0 °C до 40 °C при эксплуатации и от -10°C до 60°C при хранении

• Не используйте данное устройство в среде, где значение влажности выходит за диапазон: Относит. влажность 10%-90% (без конденсации).

• Не включать-выключать устройство GSC3505/GSC3510 в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его

GSC3505/GSC3510 3x Винта (PM 3x50) 3x Винта (PA 3.5x20) Металлический

1x Винта (M3x15) 1 x Руководство по быстрой установке /1 x GPL Заявление 3 x M3 гайки 3 x Пластиковые дюбеля~33~ ~34~ УСТАНОВКА УСТРОЙСТВА ПОРТЫ GSC3505/GSC3510 Зафиксировать

1. Расположите держатель в желаемом месте

в положении стрелкой вверх. Просверлите 3 отверстия в стенке в соответствии с отверстиями на металлическом кронштейне.

2. Закрепите кронштейн на стене при помощи

установочных винтов.

3. Выровняйте положение направляющей на

задней крышке устройства с пазом.

4. Поворачивайте устройство по часовой стрелке

пока оно не зафиксируется в правильном

Установка на стену GSC3505/GSC3510 может быть установлен на стену или потолок. Пожалуйста, следуйте инструкции по установке. Крепление на потолок

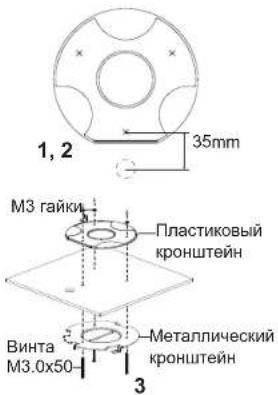

1. Расположите потолочный кронштейн

(металлический) в центре потолка и отметьте расположение отверстий для

2. Просверлите круглое отверстие с

диаметром 18 мм для Ethernet кабеля. Расстояние между его центром и указанным отверстием пластикового кронштейна должно быть 35 мм.

3. Закрепите пластиковый и

металлически кронштейны на потолке, используя винты с плоскими головками и контргайки. Затем протяните Ether- net кабель через отверстие диаметром 18 мм.

4. Выровняйте положение направляющей

на задней крышке устройства с пазом.

5. Поворачивайте устройство по часовой

стрелке пока оно не зафиксируется в правильном положении. 35mm

M3.0x50 M3 гайки Металлический

После установки устройства на металлический кронштейн, монтированный на стене или потолке, используйте противосъёмные винты (M3 x 15) для предотвращения кражи. Металлический

1x Винта (M3 x 15) Шестигранная

Средства защиты от краж Порты этикетка Описание Reset Кнопка сброса до заводских настроек Нажать и удерживать в течение 7 секунд для сброса до заводских настроек. NET/PoE Порт Ethernet RJ45 (10/100Мбит/сек) с поддержкой PoE. 2-контактный

2-контактный многоцелевой порт ввода.~35~ ~36~

SERVIÇOS DE EMERGÊNCIA DE ACORDO COM O PARÁGRAFO IMEDIATAMENTE ANTERIOR. Компьютер подключенный к той же сети что и GSC3505/GSC3510 может его обнаружить и получить доступ к его интерфейсу настройки при помощи MAC адреса :

1. Найдите MAC адрес указанный на наклейке на обратной стороне

устройства, либо на коробке.

2. Используя компьютер, подключённый к той же сети, что и GSC3505/

GSC3510, в браузере введите MAC-адрес GSC3505/GSC3510 в следующем виде: http://gsc_<mac>.local Пример: Если у GSC3505/GSC3510 MAC-адрес C0:74:AD:11:22:33, то доступ к устройству можно получить введя http://gsc_c074ad112233.local в браузере. ВХОД В ИНТЕРФЕЙС НАСТРОЙКИ Подробное руководство пользователя можно загрузить здесь: http://www.grandstream.com/support На GSC3510 можно подавать питание используя PoE/PoE+ коммутатор или PoE инжектор, при выполнении следующих шагов: Шаг 1: Вставить Ethernet кабель RJ45 в сетевой порт устройства GSC3510. Шаг 2: Другой конец подключите к PoE коммутатору или PoE инжектору.. ВКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВА GSC3505/GSC3510

RJ45 Ethernet кабель для PoE коммутатора или PoE

Подключение соединителя К модели GSC3505/GSC3510 можно подключить "Кнопку и СИД" или "Простую кнопку" к 2-контактному порту используя соединитель. Шаг 1: Достаньте соединитель из монтажного

Шаг 2: Подключите Кнопку и СИД или Простую кнопку через соединитель (как показано на картинке справа). Примечание: Этот порт поддерживает параллельное подключение лампы накаливания (мощностью менее 1Вт) или СИД лампы (мощностью менее 100мА). 2-контактному

Соединитель Кнопка с СИД или Простая кнопка~37~ ~38~
