INSTRUKCJA OBSŁUGI GSC3500 GRANDSTREAM

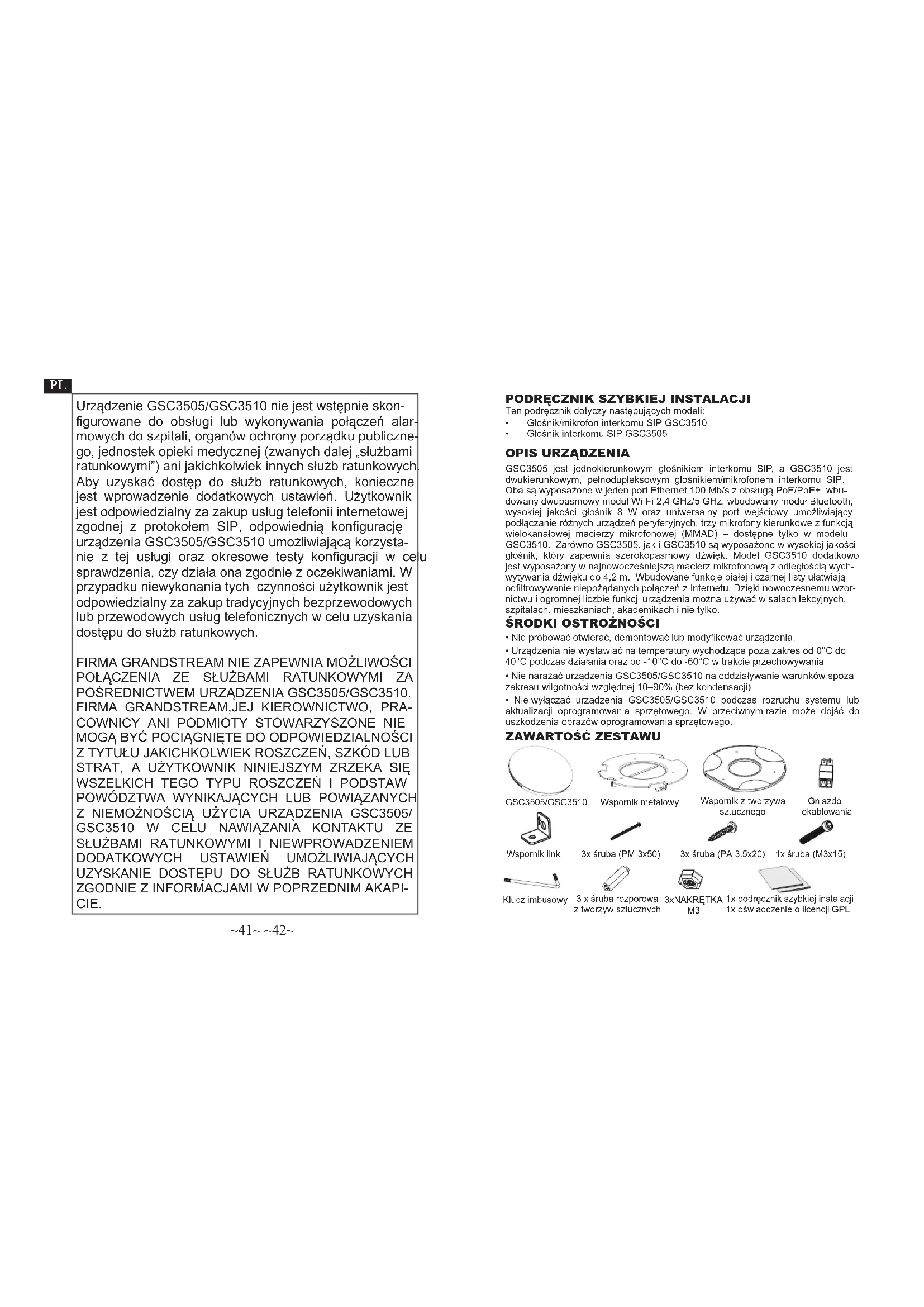

GSC3505 jest jednokierunkowym głośnikiem interkomu SIP, a GSC3510 jest dwukierunkowym, pełnodupleksowym głośnikiem/mikrofonem interkomu SIP. Oba są wyposażone w jeden port Ethernet 100 Mb/s z obsługą PoE/PoE+, wbu- dowany dwupasmowy moduł Wi-Fi 2,4 GHz/5 GHz, wbudowany moduł Bluetooth, wysokiej jakości głośnik 8 W oraz uniwersalny port wejściowy umożliwiający podłączanie różnych urządzeń peryferyjnych, trzy mikrofony kierunkowe z funkcją wielokanałowej macierzy mikrofonowej (MMAD) – dostępne tylko w modelu GSC3510. Zarówno GSC3505, jak i GSC3510 są wyposażone w wysokiej jakości głośnik, który zapewnia szerokopasmowy dźwięk. Model GSC3510 dodatkowo jest wyposażony w najnowocześniejszą macierz mikrofonową z odległością wych- wytywania dźwięku do 4,2 m. Wbudowane funkcje białej i czarnej listy ułatwiają odltrowywanie niepożądanych połączeń z Internetu. Dzięki nowoczesnemu wzor- nictwu i ogromnej liczbie funkcji urządzenia można używać w salach lekcyjnych, szpitalach, mieszkaniach, akademikach i nie tylko.

• Nie próbować otwierać, demontować lub modykować urządzenia.

• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od 0°C do 40°C podczas działania oraz od -10°C do -60°C w trakcie przechowywania

• Nie narażać urządzenia GSC3505/GSC3510 na oddziaływanie warunków spoza zakresu wilgotności względnej 10–90% (bez kondensacji).

• Nie wyłączać urządzenia GSC3505/GSC3510 podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego. Urządzenie GSC3505/GSC3510 nie jest wstępnie skon- gurowane do obsługi lub wykonywania połączeń alar- mowych do szpitali, organów ochrony porządku publiczne- go, jednostek opieki medycznej (zwanych dalej „służbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpowiedzialny za zakup usług telefonii internetowej zgodnej z protokołem SIP, odpowiednią kongurację urządzenia GSC3505/GSC3510 umożliwiającą korzysta- nie z tej usługi oraz okresowe testy konguracji w celu sprawdzenia, czy działa ona zgodnie z oczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzyskania dostępu do służb ratunkowych. FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RATUNKOWYMI ZA POŚREDNICTWEM URZĄDZENIA GSC3505/GSC3510.

Ten podręcznik dotyczy następujących modeli:

• Głośnik/mikrofon interkomu SIP GSC3510

• Głośnik interkomu SIP GSC3505 GSC3505/GSC3510 3x śruba (PM 3x50) 3x śruba (PA 3.5x20) Wspornik metalowy Wspornik z tworzywa sztucznego Gniazdo okablowania Wspornik linki Klucz imbusowy 1x śruba (M3x15) 1x podręcznik szybkiej instalacji 1x oświadczenie o licencji GPL 3 x śruba rozporowa z tworzyw sztucznych 3xNAKRĘTKA M3~43~ ~44~

Zabezpieczenia Szczelina ustalająca

1. Umieść uchwyt urządzenia w żądanym miejs-

cu, tak aby strzałka była skierowana w górę. Wywierć trzy otwory w ścianie zgodnie z otwora- mi we wsporniku metalowym.

2. Zamocuj wspornik metalowy na ścianie,

używając wkrętów i kołków rozporowych.

3. Wyrównaj linię ustalającą na tylnej pokrywie

urządzenia ze szczeliną ustalającą.

4. Obracaj urządzenie w prawo, aż zatrzaśnie się

na swoim miejscu. Montaż na ścianie Punkt dostępu GSC3505/GSC3510 można zamontować na ścianie lub sucie. Poniżej znajdują się informacje na temat poprawnej instalacji. Montaż na sucie

1. Przyłóż wspornik do montażu na su-

cie (wspornik metalowy) pośrodku sutu i zaznacz położenie trzech otworów na wkręty.

2. Wywierć okrągły otwór o średnicy 18 mm

na kabel Ethernet. Odległość między środkiem a otworem zaznaczonym na wsporniku z tworzywa sztucznego pow- inna wynosić 35 mm.

3. Zamocuj wspornik metalowy i wspornik

z tworzywa na sucie, używając wkrętów z płaskim łbem i nakrętek blokujących. Potem przełóż kabel Ethernet przez okrągły otwór o śr. 18 mm.

4. Wyrównaj linię ustalającą na tylnej pokry-

wie urządzenia ze szczeliną ustalającą.

5. Obracaj urządzenie w prawo, aż

zatrzaśnie się na swoim miejscu. 35mm śruba (M 3.0 x 50) Nakrętka

Wspornik metalowy Wspornik z tworzywa sztucznego Zabezpieczenia Szczelina ustalająca

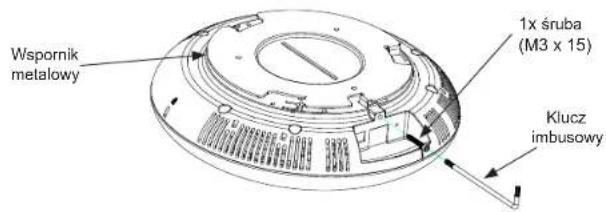

Po zamontowaniu urządzenia na metalowym wsporniku na ścianie lub sucie użyj śruby zapobiegającej zdejmowaniu (M3 x 15), aby zabezpieczyć je przed kradzieżą. Wspornik metalowy 1x śruba (M3 x 15) Klucz imbusowy Instalacja przeciwkradzieżowa Port Etykieta Opis Reset Przycisk przywracania ustawień fabryc- znych. Przytrzymać przez 7 sekund, aby przywrócić domyślne ustawienia fabryczne NET/PoE Port Ethernet RJ45 (10/100 Mb/s) obsługujący zasilanie PoE Port dwustykowy Puerto de entrada multipropósito de 2 pines.~45~ Komputer podłączony do tej samej sieci, co GSC3505/GSC3510, może odkryć interfejs konguracji i uzyskać do niego dostęp, korzystając z adresu MAC:

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.

2. Na komputerze podłączonym do tej samej sieci, co GSC3505/GSC3510,

wpisać w przeglądarce poniższy adres, korzystając z adresu MAC GSC3505/ GSC3510: http://gsc_<mac>.local Przykład: jeżeli GSC3505/GSC3510 posiada adres MAC C0:74:AD:11:22:33, dostęp do tego modułu można uzyskać, wpisując w przeglądarce : http://gsc_c074ad112233.local

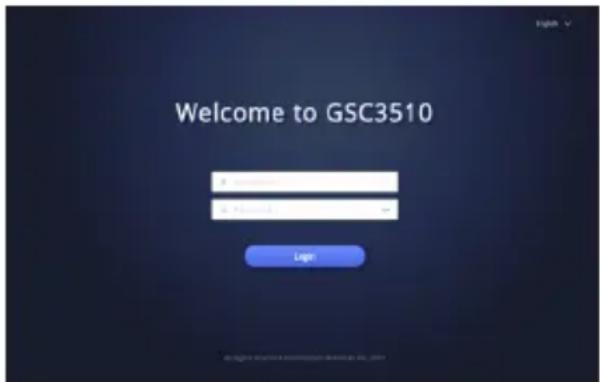

DOSTĘP DO INTERFEJSU KONFIGURACJI

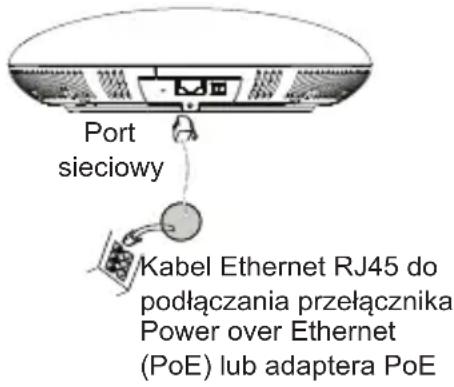

Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.grandstream.com/support Urządzenie GSC3505/GSC3510 można zasilać za pośrednictwem przełącznika PoE/PoE+ lub adapt- era PoE, wykonując następujące czynności: Krok 1: Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GSC3505/GSC3510 Krok 2: Podłącz wtyczkę na drugim końcu do przełącznika Power over Ethernet (PoE) lub adap- tera PoE.

ZASILANIE I PODŁĄCZANIE URZĄDZENIA

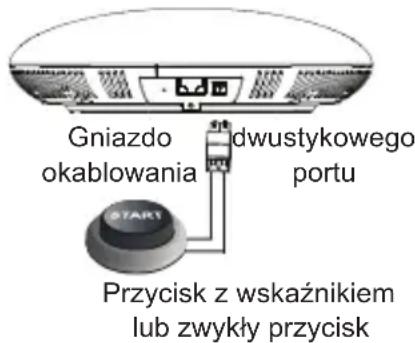

GSC3505/GSC3510 Port sieciowy Kabel Ethernet RJ45 do podłączania przełącznika Power over Ethernet (PoE) lub adaptera PoE Podłączanie gniazda okablowania GSC3505/GSC3510 support to connect a "Key & LED" or "Normal Key" to 2-pin port via Wiring Seat. Krok 1: Przygotuj gniazdo okablowania z zestawu instalacyjnego. Krok 2: Podłącz przycisk z wskaźnikiem lub zwykły przycisk do gniazda okablowania (jak poka- zano na rysunku po prawej stronie). Uwaga: Ten port obsługuje połączenie równoległe żarówki (o mocy mniejszej niż 1 W) lub żarówki LED (o natężeniu prądu poniżej 100 mA). dwustykowego portu Gniazdo okablowania Przycisk z wskaźnikiem lub zwykły przycisk
