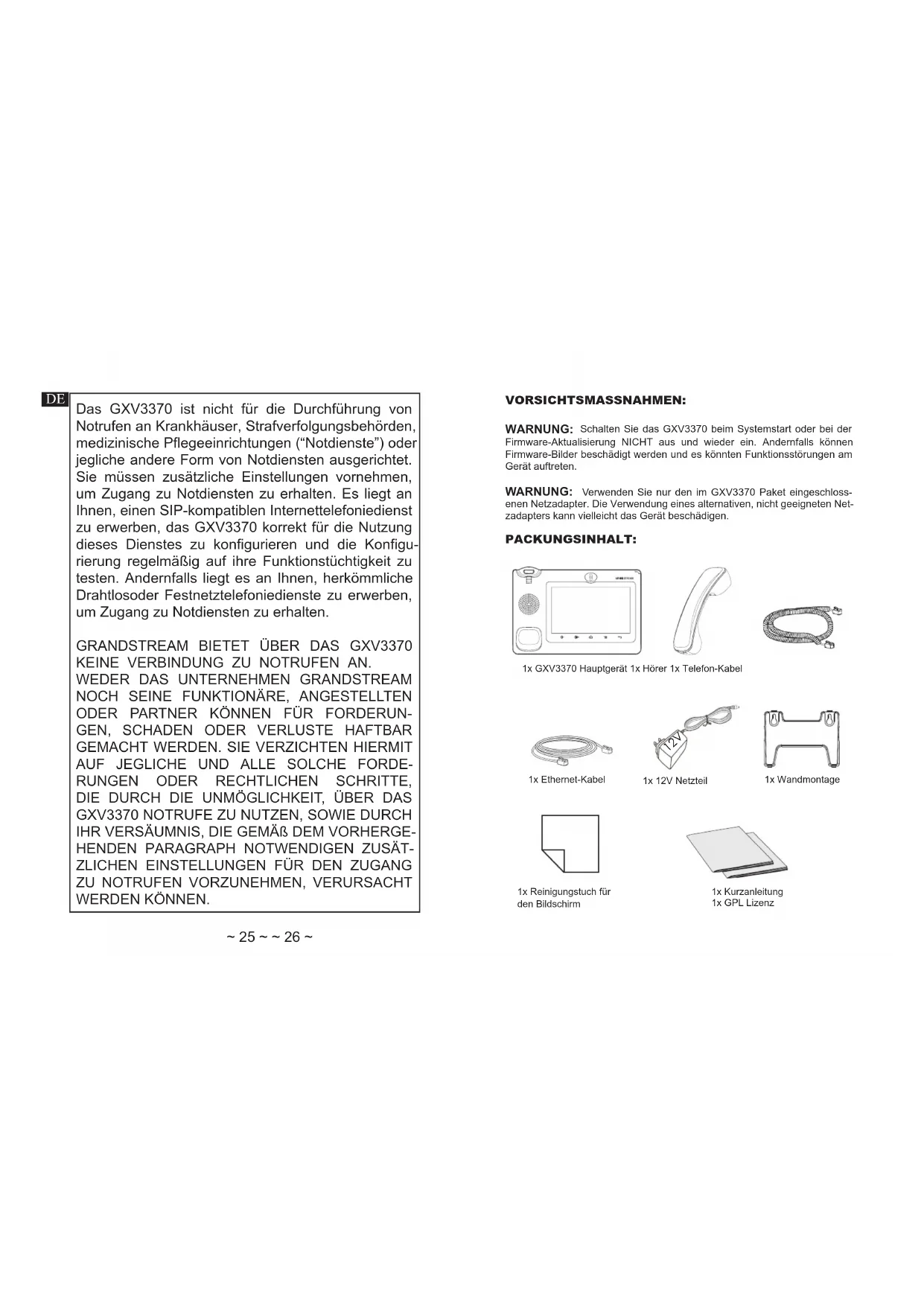

/.../ 16 pour configurer le nom du compte, le serveur SIP, l’ID utilisateur SIP, l’ID d’authentification et le mot de passe d’authentification afin d’enregistrer le compte sur le GXV3370.~ 25 ~ ~ 26 ~ PACKUNGSINHALT: VORSICHTSMASSNAHMEN: WARNUNG: Schalten Sie das GXV3370 beim Systemstart oder bei der Firmware-Aktualisierung NICHT aus und wieder ein. Andernfalls können Firmware-Bilder beschädigt werden und es könnten Funktionsstörungen am Gerät auftreten. WARNUNG: Verwenden Sie nur den im GXV3370 Paket eingeschloss- enen Netzadapter. Die Verwendung eines alternativen, nicht geeigneten Net- zadapters kann vielleicht das Gerät beschädigen. 1x GXV3370 Hauptgerät 1x Hörer 1x Telefon-Kabel 1x Ethernet-Kabel 1x 12V Netzteil 1x Kurzanleitung 1x GPL Lizenz 1x Wandmontage 1x Reinigungstuch für den Bildschirm 12V Das GXV3370 ist nicht für die Durchführung von Notrufen an Krankhäuser, Strafverfolgungsbehörden, medizinische Pflegeeinrichtungen (“Notdienste”) oder jegliche andere Form von Notdiensten ausgerichtet. Sie müssen zusätzliche Einstellungen vornehmen, um Zugang zu Notdiensten zu erhalten. Es liegt an Ihnen, einen SIP-kompatiblen Internettelefoniedienst zu erwerben, das GXV3370 korrekt für die Nutzung dieses Dienstes zu konfigurieren und die Konfigu- rierung regelmäßig auf ihre Funktionstüchtigkeit zu testen. Andernfalls liegt es an Ihnen, herkömmliche Drahtlosoder Festnetztelefoniedienste zu erwerben, um Zugang zu Notdiensten zu erhalten.

GRANDSTREAM BIETET ÜBER DAS GXV3370

KEINE VERBINDUNG ZU NOTRUFEN AN.

GEMACHT WERDEN. SIE VERZICHTEN HIERMIT

AUF JEGLICHE UND ALLE SOLCHE FORDE-

RUNGEN ODER RECHTLICHEN SCHRITTE, DIE DURCH DIE UNMÖGLICHKEIT, ÜBER DAS

ZLICHEN EINSTELLUNGEN FÜR DEN ZUGANG

ZU NOTRUFEN VORZUNEHMEN, VERURSACHT

WERDEN KÖNNEN. DE~ 27 ~ ~ 28 ~ TELEFON ANSCHLIESSEN: ÜBERSICHT: EINRICHTUNG DES TELEFONS: Das auf Android 7 basierte GXV3370 kombiniert in einzigartiger Weise ein Enterprise-IP Videotelefon mit einer Multi-Plattform Videokonferenzlösung und stellt umfangreiche Tablet-Funktionen in einer “All-In-One” Lösung zur Verfügung. Das GXV3370 verfügt über ein hochauflösendes, kapazitives 7” TFT-LCD Display, eine MegaPixel Kamera, und bietet Audio und Video in HD Qualität. Es stehen zwei Gigabit Netzwerkanschlüsse mit PoE/PoE+, eine in- tegrierte WLAN-(WiFi 802.11a/b/g/n) und eine Bluetooth-Schnittstelle sowie weitere Multimedia-Anschlüsse zur Verfügung.

1. Wandmontage in die Einbaustelle im hinteren Teil des Telefons anbringen.

2. Telefon an die Wand mittels des Wandmontagelochs anbringen.

3. Stecker von der Hörergabel entfernen (siehe Abbildung unten).

4. Stecker drehen und ihn wieder in die Einbaustelle einstecken um den

Hörer festzuhalten, während das Telefon an die Wand angebracht wird. Installieren des Telefons (Wandmontage):

1. Hörer und Gehäuse mit dem Telefonkabel anschließen.

2. LAN Port des Telefons an den RJ-45 Anschlussdose eines Netzknoten /

Switch oder eines Routers (LAN Seite des Routers) mittels des Ethernet- Kabels anschließen.

3. Verbinden Sie den 12V DC Ausgangsstecker mit der Strombuchse am

Telefon. Schließen Sie dann das Netzteil an eine Steckdose an. Wenn der PoE-Switch in Schritt 2 verwendet wird, kann dieser Schritt übersprungen werden.

4. Das Display zeigt Informationen über den aktuellen Status oder ein

Firmware-Upgrade an. Bevor Sie fortfahren, warten Sie bitte, bis das Hauptmenu im Display erscheint.

5. Mit der Web-Konfigurationsoberfläche oder aus dem Menü des Touch-

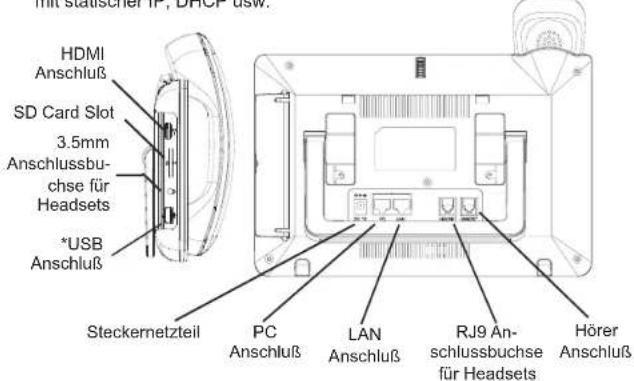

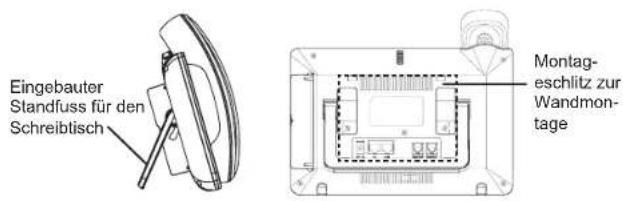

screens können Sie die Netzwerkverbindung konfigurieren, zum Beispiel mit statischer IP, DHCP usw. 3.5mm Anschlussbu- chse für Headsets LAN Anschluß Hörer Anschluß Steckernetzteil RJ9 An- schlussbuchse für Headsets HDMI Anschluß Montag- eschlitz zur Wandmon- tage Das GXV3370 hat einen integrierten Standfuss. Um diesen zu nutzen, klappen Sie ihn bitte rückseitig aus dem Telefon und stellen den gewünschten Standwinkel ein. Beachten Sie bitte, dass das Telefon plan und gerade auf dem Tisch steht. Nutzung des Standfusses:

Anschluß Eingebauter Standfuss für den Schreibtisch Stecker mit Ansatzstück auf Hörergabel Stecker mit Ansatzstück runter SD Card Slot *USB Anschluß *Die Nutzung der USB-Schnittstelle setzt die Stromversorgung via Netzteil oder PoE+ voraus.~ 29 ~ ~ 30 ~ Erste Schritte mit dem GXV3370: Kongurieren des GXV3370 mit dem Touchscreen:

1. Stellen Sie sicher, das Telefon richtig eingeschaltet und mit dem Internet

2. Wechseln auf Einstellungen → Über → Netzwerkstatus, um die IP Adresse

3. Geben Sie die IP-Adresse des Telefons in Ihrem PC-Browser ein (siehe

Abbildung auf der nächsten Seite).

4. Standard-Benutzername und Kennwort für den Administrator lauten

“admin” und “admin”. Standard-Benutzername und Kennwort für den Benutzer lauten “user” und “123”.

1. Achten Sie darauf, dass das Telefon ordnungsgemäß eingeschaltet und

die Ruhezustandsanzeige sichtbar ist.

2. Wechseln zu Einstellungen→ Erweiterte Einstellungen → Kontoeinstellun-

gen. Wählen Sie das gewünschte Konto zur Konfiguration von Kontoname, SIP-Server, SIP-Benutzer-ID, SIP Auth-ID, SIP Auth-Passwort, sowie zur anschließenden Registration. Nach erfolgreicher Registration wird der Wähl-Bildschirm wie unten abgebildet sein.

3. Folgen Sie den Menüoptionen zur Konfiguration weiterer Einstellungen.

Z.B. um eine statische IP-Adresse zu konfigurieren. Über das LCD Menü

• Einstellungen → Netzwerk → Ethernet Einstellungen.

4. Bitte kontaktieren Sie Ihren Internettelefonie-Provider für zusätzliche Ein-

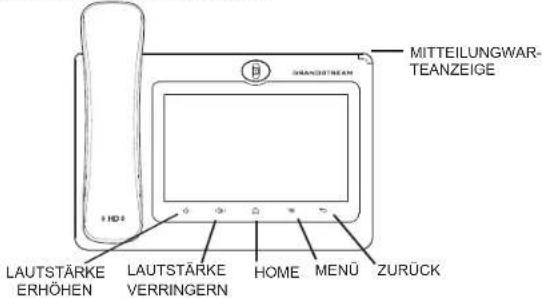

stellungen, die für die Konfigurierung Ihres Telefons nötig sein könnten. LAUTSTÄRKE ERHÖHEN LAUTSTÄRKE VERRINGERN HOME MENÜ ZURÜCK

1. Drücken Sie zur Regelung der Lautstärke die Tasten LAUTSTÄRKE

ERHÖHEN / LAUTSTÄRKE VERRINGERN.

2. Durch das Drücken der HOME Softtaste gelangen Sie immer zum vorein-

gestellten “Home”-Bildschirm zurück. Durch drücken und 2 Sek. halten der Home Softtaste wird ein Bildschirmfoto (Scrennshot) erstellt.

3. Durch drücken der MENÜ Taste erfolgt der Zugang zu den Einstellungen,

ferner können Widget´s bearbeitet werden sowie Treads verwaltet werden. Oder halten Sie die Menütaste 2 Sek, gedrückt um direkt in die Manage- mentebene der Apps zu wechseln.

4. Durch drücken der ZURÜCK Taste gelangen Sie zum vorangegangengen

Menüpunkt zurück. KONFIGURATION DES TELEFONS: Kongurieren Sie das GXV3370 über einen Webbrowser: Das ausführliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/support MITTEILUNGWAR- TEANZEIGE

5. Über die Webschnittstelle → Konto, Konto auswählen 1/2/3/.../16 um
