Produkttyp	Geschäfts-IP-Telefon
Marke	Grandstream
Modell	GRP2615
Bildschirm	TFT-Farb-LCD 4,3 Zoll (480x272)
Leitungstasten	10 zweifarbige Tasten, programmierbar bis zu 40 BLF-/Kurzwahltasten
Kontexttasten	5 programmierbare Tasten
Netzwerkanschlüsse	2 Ethernet-Ports 1000M (LAN und PC)
Stromversorgung	Integriertes PoE oder 12V-Netzteil im Lieferumfang
Drahtlose Konnektivität	WLAN und Bluetooth
Audio	HD-Audio in hoher Qualität
Konferenz	3-Wege-Konferenz
Zusätzliche Anschlüsse	USB, Kopfhöreranschluss
Erweiterung	Unterstützt bis zu 4 GBX20-Module (160 zusätzliche Tasten)
Montage	Tischmontage (Ständer enthalten) oder Wandmontage (Wandhalterung separat erhältlich)
Sicherheit	Kensington-Schloss
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine flüssigen oder scheuernden Reinigungsmittel verwenden.
Vorsichtsmaßnahmen	Nur das mitgelieferte Netzteil verwenden. Während eines Firmware-Updates nicht neu starten.
Packungsinhalt	Gerät, Ethernet-Kabel, Hörer, Telefonständer, 12V-Netzteil, Telefonkabel, Kurzanleitung, GPL-Lizenz
Ungefähre Abmessungen	28 x 22 x 8 cm
Ungefähres Gewicht	1,2 kg

Häufig gestellte Fragen - GRP2615 GRANDSTREAM

Wie richte ich Notrufe auf dem GRP2615 ein?

Der GRP2615 ist nicht für Notrufe vorkonfiguriert. Sie müssen einen kompatiblen SIP-Dienst abonnieren, das Telefon richtig konfigurieren und regelmäßig testen. Für zuverlässigen Zugriff verwenden Sie ein herkömmliches Festnetz- oder Mobiltelefon. Siehe die Vorsichtsmaßnahmen in der Anleitung.

Kann ich ein nicht mitgeliefertes Netzteil verwenden?

Nein, verwenden Sie nur das mitgelieferte 12V-Netzteil. Die Verwendung eines anderen Netzteils kann das Gerät beschädigen.

Wie installiere ich das Telefon an der Wand?

Befestigen Sie die Wandhalterung (separat erhältlich) an der Rückseite des Telefons und hängen Sie es dann an die Wand. Um den Hörer zu halten, drehen Sie die Lasche der Hörerhalterung nach oben.

Wie viele Erweiterungsmodule kann ich hinzufügen?

Sie können bis zu 4 GBX20-Module (separat erhältlich) hinzufügen, die 160 zusätzliche programmierbare Tasten bieten.

Was tun, wenn das Telefon nicht startet?

Überprüfen Sie die Stromversorgung. Wenn ein Firmware-Update unterbrochen wurde, starten Sie während des Updates nicht neu, da dies die Firmware beschädigen könnte. Kontaktieren Sie den Support, wenn das Problem weiterhin besteht.

Unterstützt der GRP2615 WLAN?

Ja, er verfügt über integriertes WLAN für eine drahtlose Netzwerkverbindung.

Wie programmiere ich die Leitungstasten?

Die 10 zweifarbigen Leitungstasten können digital als BLF- oder Kurzwahltasten programmiert werden, bis zu 40 Tasten über die Verwaltungsoberfläche.

Unterstützt das Telefon Bluetooth?

Ja, der GRP2615 ist mit Bluetooth ausgestattet, um drahtlose Peripheriegeräte anzuschließen.

Wie ist die Auflösung des Bildschirms?

Der Bildschirm hat eine Auflösung von 480x272 Pixel.

Was ist im Lieferumfang des GRP2615 enthalten?

Das Paket enthält: das GRP2615-Gerät, ein Ethernet-Kabel, einen Hörer, einen Telefonständer, ein 12V-Netzteil, ein Telefonkabel, eine Kurzanleitung und eine GPL-Lizenz.

BEDIENUNGSANLEITUNG GRP2615 GRANDSTREAM

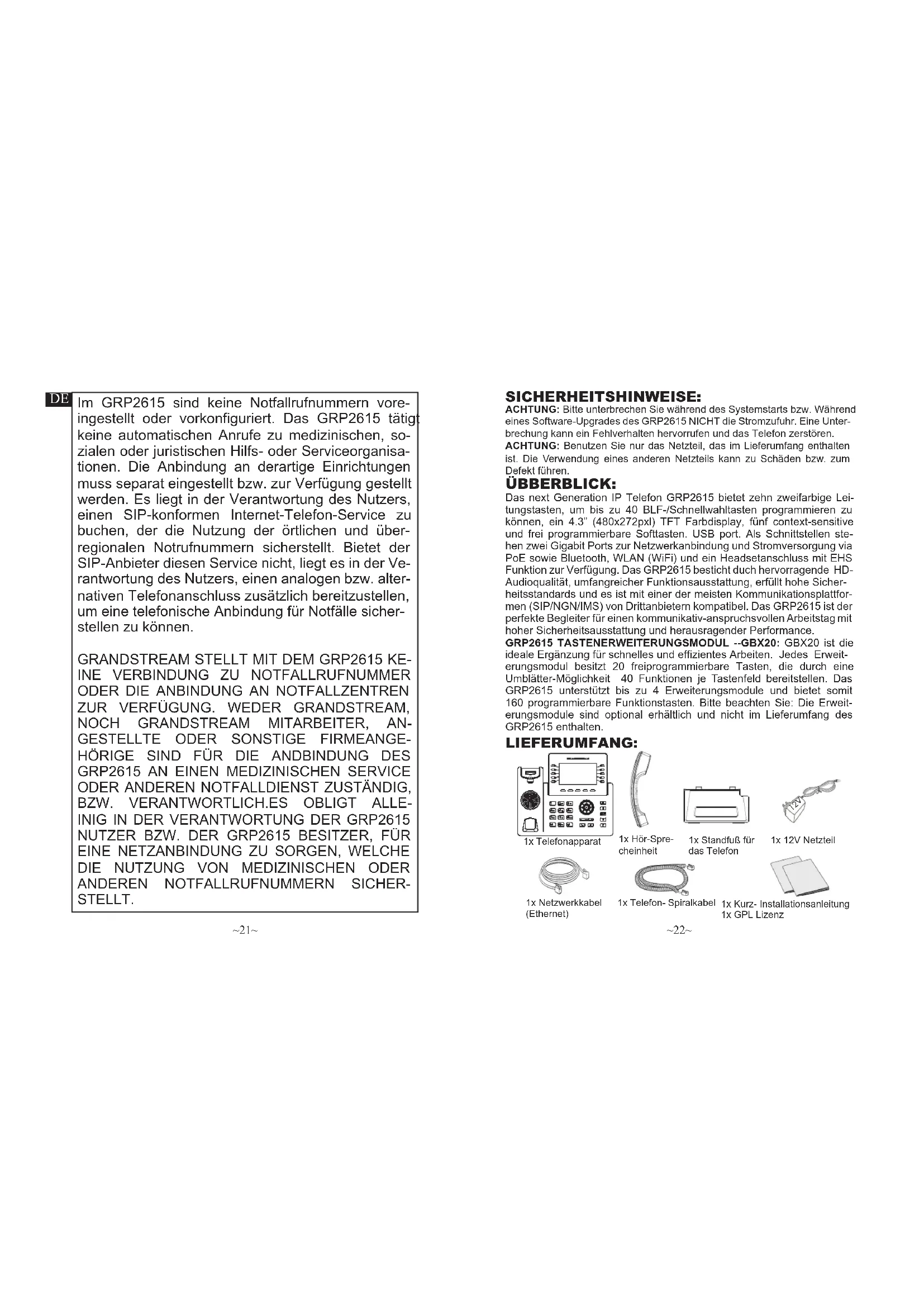

Im GRP2615 sind keine Notfallrufnummern voreingestellt oder vorkonfiguriert. Das GRP2615 tätig keine automatischen Anrufe zu medizinischen, sozialen oder juristischen Hilfs- oder Serviceorganisationen. Die Anbindung an derartige Einrichtungen muss separat eingestellt bzw. zur Verfügung gestellt werden. Es liegt in der Verantwortung des Nutzers, einen SIP-konformen Internet-Telefon-Service zu buchen, der die Nutzung der örtlichen und überregionalen Notrufnummern sicherstellt. Bietet der SIP-Anbieter diesen Service nicht, liegt es in der Verantwortung des Nutzers, einen analogen bzw. alternativen Telefonanschluss zusätzlich bereitzustellen, um eine telefonische Anbindung für Notfälle sicherstellen zu können.

GRANDSTREAM STELLT MIT DEM GRP2615 KEINE VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG. WEDER GRANDSTREAM, NOCH GRANDSTREAM MITARBEITER, ANGESTELLTE ODER SONSTIGE FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG DES GRP2615 AN EINEN MEDIZINISCHEN SERVICE ODER ANDEREN NOTFALLDIENST ZUSTÄNDIG, BZW. VERANTWORTLICH.ES OBLIGT ALLEINIG IN DER VERANTWORTUNG DER GRP2615 NUTZER BZW. DER GRP2615 BESITZER, FÜR EINE NETZANBINDUNG ZU SORGEN, WELCHE DIE NUTZUNG VON MEDIZINISCHEN ODER ANDEREN NOTFALLRUFNUMMERN SICHER-STELLT.

SICHERHEITSHINWEISE:

ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw. Während eines Software-Upgrades des GRP2615 NICHT die Stromzufuhr. Eine Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören.

ACHTUNG: Benutzen Sie nur das Netzteil, das im Lieferumfang enthalten ist. Die Verwendung eines anderen Netzteils kann zu Schäden bzw. zum Defekt führen.

ÜBBERBLICK:

Das next Generation IP Telefon GRP2615 bietet zehn zweifarbige Leitungstasten, um bis zu 40 BLF-/Schnellwahltasten programmieren zu können, ein 4.3" (480x272pxl) TFT Farbdisplay, fünf context-sensitive und frei programmierbare Softtasten. USB port. Als Schnittstellen stehen zwei Gigabit Ports zur Netzwerkanbindung und Stromversorgung via PoE sowie Bluetooth, WLAN (WiFi) und ein Headsetanschluss mit EHS Funktion zur Verfügung. Das GRP2615 besticht durch hervorragende HD-Audioqualität, umfangreicher Funktionsausstattung, erfüllt hohe Sicherheitsstandards und es ist mit einer der meisten Kommunikationsplattformen (SIP/NGN/IMS) von Drittanbietern kompatibel. Das GRP2615 ist der perfekte Begleiter für einen kommunikativ-anspruchsvollen Arbeitstag mit hoher Sicherheitsausstattung und herausragender Performance.

GRP2615 TASTENERWEITERUNGSMODUL --GBX20: GBX20 ist die ideale Ergänzung für schnelles und effizientes Arbeiten. Jedes Erweiterungsmodul besitzt 20 freiprogrammierbare Tasten, die durch eine Umblätter-Möglichkeit 40 Funktionen je Tastenfeld bereitstellen. Das GRP2615 unterstützt bis zu 4 Erweiterungsmodule und bietet somit 160 programmierbare Funktionstasten. Bitte beachten Sie: Die Erweiterungsmodule sind optional erhältlich und nicht im Lieferumfang des GRP2615 enthalten.

LIEFERUMFANG:

1x Telefonapparat

1x Hör-Spre- cheinheit

1x Standfuß für das Telefon

1x 12V Netzteil

1x Netzwerkkabel (Ethernet)

1x Telefon- Spiralkabel

1x Kurz- Installationsanleitung 1x GPL Lizenz

EINRICHTEN DES TELEFONS:

Eingebauter

Steckplatz für die

Wandhalterung

und den Standfuß

Konzinger

Kensington-

Schloss

USB-Anschluss

PC-Anschluss

Netzwerkanschluss

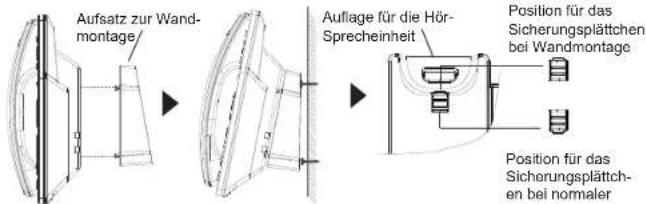

1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür vorgesehenen Steckplätze ein.
2. Zur Montage des Telefons an der Wand nutzen Sie bitte die dafür vorgesehenen Montagelöcher
3. Ziehen Sie das Sicherungsplättchen aus der Hörerauflage heraus (Siehe untere Skizze).
4. Drehen Sie das Sicherungsplättchen und und stecken Sie es wieder in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass die Hör-Sprecheinheit für die Wandmontage besser fixiert werden kann. (Siehe untere Skizze).

Aufsatz zur Wandmontage Auflage für die Hör-Sprecheinheit Position für das Sicherungsplättchen bei Wandmontage Position für das Sicherungsplättchen bei normaler

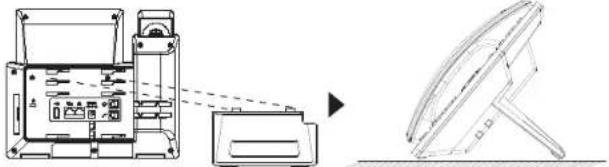

Installation des Telefons (Tischmontage):

Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein

ANSCHLUSSMÖGLICHKEITEN AM TELEFON:

Das Telefon schrittweise zusammenbauen:

1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel in die dafür vorgesehenen Steckplätze stecken.
2. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die Steckdose.
3. Es gibt zwei Möglichkeiten, um das Endgerät in ein Netzwerk zu integrieren.

- Via Ethernet:

• Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem RJ45 Stecker.

• Via WiFi/WLAN:

• Navigieren Sie über das LCD-Menü zu "System → Netzwerk → WiFi/WLAN Einstellungen und aktivieren Sie WiFi/WLAN.

• Wählen Sie "Scan/Suchen" und das GRP2615 sucht automatisch nach möglichen Zugangspunkten.

• Es wird eine Liste verfügbarer Netzwerke angezeigt. Wählen Sie das gewünschte Netzwerk aus und geben Sie anschließend das Passwort ein.

• Am Display werden Informationen über den Provisionierungsvorgang sowie zur Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen, bis am Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.

• Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das Telefon via integrierten Web-Server oder über die Telefonasten konfigurieren.

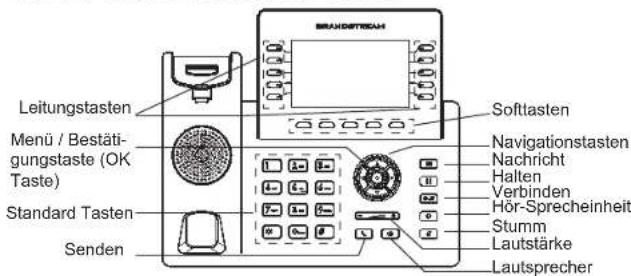

TELEFON BESCHREIBUNG:

LEITUNGSTASTEN Menü / Bestätigungstaste (OK Taste) Standard Tasten Senden SOFTTASTEN Navigationstasten Nachricht Halten Verbinden Hör-Sprecheinheit Stumm Lautstärke Lautsprecher

\~24\~

KONFIGURATION DES TELEFONS:

Konfiguration des GRP2615 via Web-Browser:

1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbindung besteht.
2. Um die IP Adresse abzurufen, drücken Sie bitte die "UP" ("nach oben") Taste und halten diese drei Sekunden lang gedrückt.
3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers ein. (Siehe Skizze auf der nächsten Seite).
4. Geben Sie die die Anmeldeinformationen ein und wechseln Sie in das Konfigurationsmenü. (Herstellerseitig ist der Benutzername "admin", das Zufallspasswort finden Sie auf der Rückseite der Basisstation.

GRANDSTREAM CONNECTING THE WORLD GRP2615 Debitzorname Password Sprache Deutsch Annalsien

Konfiguration des Telefons über das Tastenfeld:

1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist
2. Drücken Sie die MENÜ Taste, um in das Konfigurationsmenü des Telefons zugelangen.
3. Wählen Sie MENÜ → Telefon → SIP → Konto um die Einstellungen für SIP Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentifizierungs-ID, sowie das SIP Passwort zu konfigurieren.
4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons konfigurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische (feste) IP Adresse genutzt wird. Weitere Konfigurationsdetails finden Sie im Benutzerhandbuch des GRP2615.
5. Bitte kontaktieren Sie Ihren Internet-Service-Provider um alle zur Konfiguration notwendigen Einstellungen zu erfahren.

Das komplette Benutzer-Handbuch sowie weitere Informationen zur Konfiguration finden Sie unter: http://www.grandstream.com/our-products
