GRP2615 - IP телефон GRANDSTREAM - Бесплатное руководство пользователя

Тип продукта	IP-телефон для предприятий
Бренд	Grandstream
Модель	GRP2615
Экран	Цветной TFT ЖК-дисплей 4.3 дюйма (480x272)
Кнопки линий	10 двухцветных кнопок, программируемых до 40 кнопок BLF / быстрого набора
Контекстные кнопки	5 программируемых кнопок
Сетевые порты	2 порта Ethernet 1000 Мбит/с (LAN и PC)
Питание	Встроенный PoE или адаптер питания 12 В в комплекте
Беспроводное подключение	Wi-Fi и Bluetooth
Аудио	Высококачественное аудио HD
Конференция	Трехсторонняя конференция
Дополнительные порты	USB, разъем для гарнитуры
Расширение	Поддержка до 4 модулей GBX20 (до 160 дополнительных кнопок)
Монтаж	Настольный (подставка в комплекте) или настенный (кронштейн продается отдельно)
Безопасность	Замок Kensington
Уход и очистка	Протирать мягкой сухой тканью. Не используйте жидкие или абразивные средства.
Меры предосторожности	Используйте только прилагаемый адаптер. Не перезагружайте во время обновления прошивки.
Комплектация	Устройство, кабель Ethernet, трубка, подставка для телефона, адаптер 12 В, телефонный кабель, краткое руководство по установке, лицензия GPL
Приблизительные размеры	28 x 22 x 8 см
Приблизительный вес	1.2 кг

Часто задаваемые вопросы - GRP2615 GRANDSTREAM

Как настроить экстренные вызовы на GRP2615?

GRP2615 не предварительно настроен для экстренных вызовов. Вам необходимо подписаться на совместимый SIP-сервис, правильно настроить телефон и периодически тестировать. Для надежного доступа используйте обычный стационарный или мобильный телефон. См. меры предосторожности в инструкции.

Можно ли использовать не входящий в комплект адаптер питания?

Нет, используйте только прилагаемый адаптер 12 В. Использование другого адаптера может повредить устройство.

Как установить телефон на стену?

Прикрепите настенный кронштейн (продается отдельно) к задней панели телефона, затем повесьте его на стену. Чтобы удерживать трубку, поверните язычок держателя трубки вверх.

Сколько модулей расширения можно добавить?

Вы можете добавить до 4 модулей GBX20 (продаются отдельно), что дает 160 дополнительных программируемых кнопок.

Что делать, если телефон не включается?

Проверьте питание. Если обновление прошивки было прервано, не перезагружайтесь во время обновления, так как это может повредить прошивку. Если проблема не исчезнет, обратитесь в службу поддержки.

Поддерживает ли GRP2615 Wi-Fi?

Да, он имеет встроенный Wi-Fi для беспроводного подключения к сети.

Как программировать кнопки линий?

10 двухцветных кнопок линий можно программировать как кнопки BLF или быстрого набора, до 40 кнопок через интерфейс управления.

Поддерживает ли телефон Bluetooth?

Да, GRP2615 оснащен Bluetooth для подключения беспроводных устройств.

Какое разрешение экрана?

Экран имеет разрешение 480x272 пикселей.

Что входит в комплект GRP2615?

В комплект входят: устройство GRP2615, кабель Ethernet, трубка, подставка для телефона, адаптер 12 В, телефонный кабель, краткое руководство по установке и лицензия GPL.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GRP2615 GRANDSTREAM

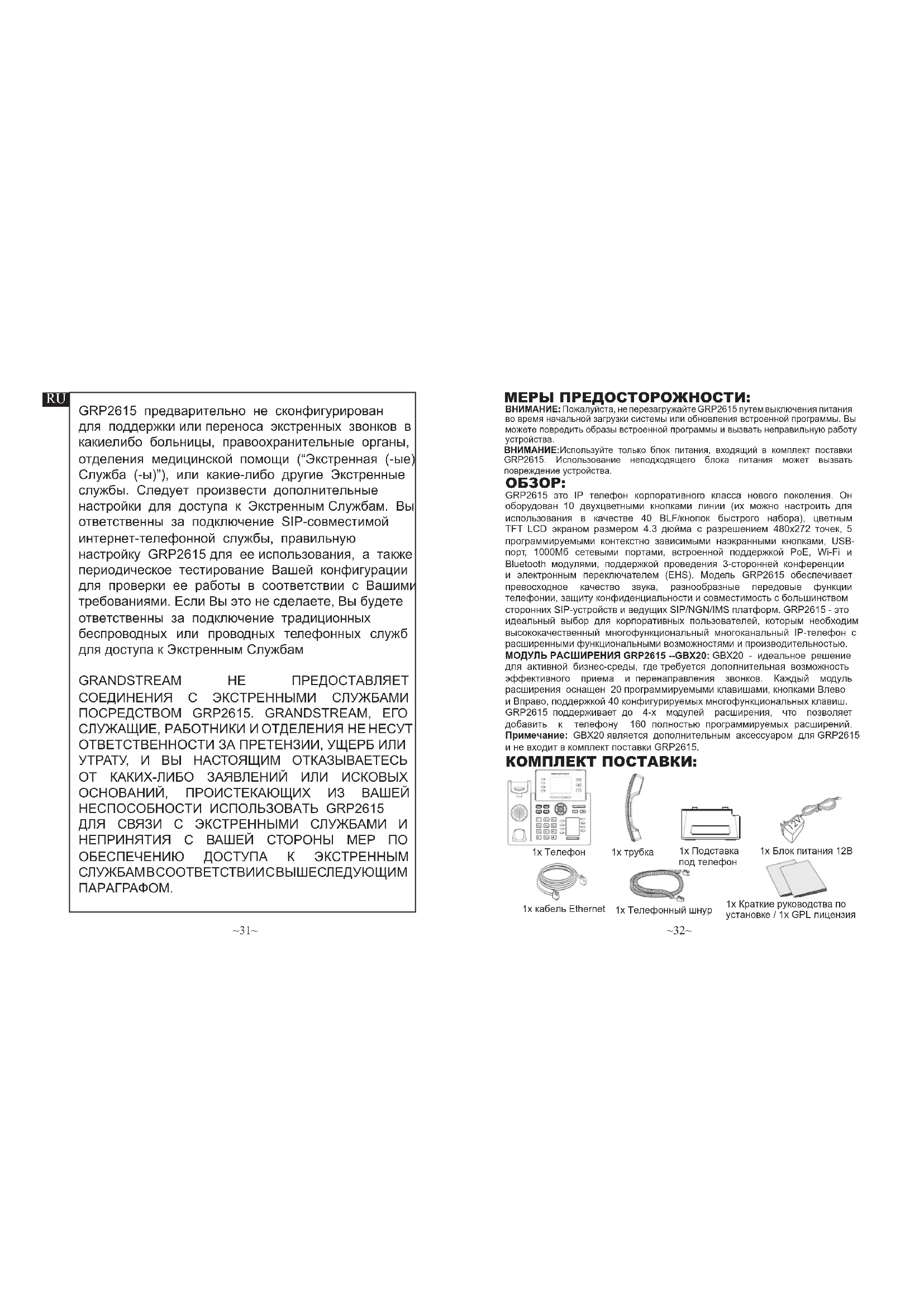

GRP2615 предварительно не сконфигурирован для поддержки или переноса экстренных звонков в какиелибо больницы, правоохранительные органы, отделения медицинской помощи ("Экстренная (-ые) Служба (-ы)"), или какие-либо другие Экстренные службы. Следует произвести дополнительные настройки для доступа к Экстренным Службам. Вы ответственны за подключение SIP-совместимой интернет-телефонной службы, правильную настройку GRP2615 для ее использования, а также периодическое тестирование Вашей конфигурации для проверки ее работы в соответствии с Вашими требованиями. Если Вы это не сделаете, Вы будете ответственны за подключение традиционных беспроводных или проводных телефонных служб для доступа к Экстренным Службам

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GRP2615. GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ, УЩЕРЬ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GRP2615 ДЛЯ СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА К ЭКСТРЕННЫМ СЛУЖБАМВСООТВЕТСТВИИСВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

ВНИМАНИЕ: Пожалуйста, не перезагружайте GRP2615 путем выключения питания во время начальной загрузки системы или обновления встроенной программы. Вы можете повредить образы встроенной программы и вызвать неправильную работу устройства.

ВНИМАНИЕ: Используйте только блок питания, входящий в комплект поставки GRP2615. Использование неподходящего блока питания может вызвать повреждение устройства.

ОБЗОР:

GRP2615 это IP телефон корпоративного класса нового поколения. Он оборудован 10 двухцветными кнопками линии (их можно настроить для использования в качестве 40 BLF/кнопок быстрого набора), цветным TFT LCD экраном размером 4.3 дюйма с разрешением 480x272 точек, 5 программируемыми контекстно зависимыми наэкранными кнопками, USB-порт, 1000M6 сетевыми портами, встроенной поддержкой PoE, Wi-Fi и Bluetooth модулями, поддержкой проведения 3-сторонней конференции и электронным переключателем (EHS). Модель GRP2615 обеспечивает превосходное качество звука, разнообразные передовые функции телефонии, защиту конфиденциальности и совместимость с большинством сторонних SIP-устройств и ведущих SIP/NGN/IMS платформ. GRP2615 - это идеальный выбор для корпоративных пользователей, которым необходим высококачественный многофункциональный многоканальный IP-телефон с расширенными функциональными возможностями и производительностью. МОДУЛЬ РАСШИРЕНИЯ GRP2615 --GBX20: GBX20 - идеальное решение для активной бизнес-среды, где требуется дополнительная возможность эффективного приема и перенаправления звонков. Каждый модуль расширения оснащен 20 программируемыми клавишами, кнопками Влево и Вправо, поддержкой 40 конфигурируемых многофункциональных клавиш. GRP2615 поддерживает до 4-х модулей расширения, что позволяет добавить к телефону 160 полностью программируемых расширений. Примечание: GBX20 является дополнительным аксессуаром для GRP2615 и не входит в комплект поставки GRP2615.

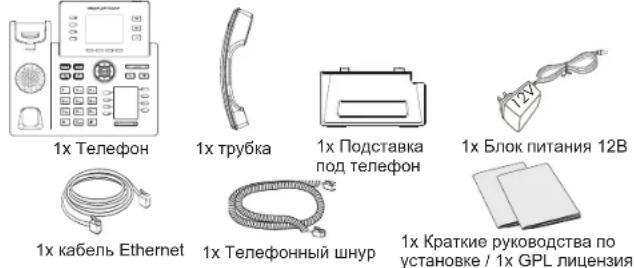

КОМПЛЕКТ ПОСТАВКИ:

1x Телефон 1x трубка 1x Подставка под телефон 1x Блок питания 12В 1x кабель Ethernet 1x Телефонный шнур 1x Краткие руководства по установке / 1x GPL лицензия

УСТАНОВКА ТЕЛЕФОНА:

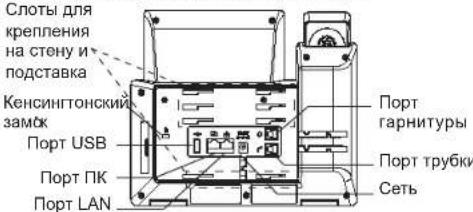

Слоты для крепления на стену и подставка Кенсингтонский замок Порт USB Порт ПК Порт LAN Порт гарнитуры Порт трубки Сеть

Крепление на стену

Подставка под телефон

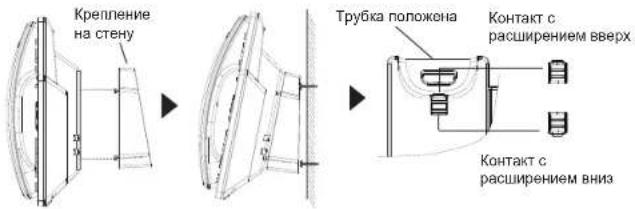

Установка телефона (Крепление на стену \*продается отдельно):

1. Прикрепите прокладки стенного крепления к слотам стенного крепления на задней части телефона.
2. Прикрепите телефон к стене посредством отверстия стенного крепления.
3. Вытащите контакт из гнезда трубки (См. рисунок ниже).
4. Поверните контакт и вставьте его обратно в гнездо расширением вверх, когда телефон прикреплен к стене (См. рисунок ниже).

Крепление на стену Трубка положена Контакт с расширением вверх Контакт с расширением вниз

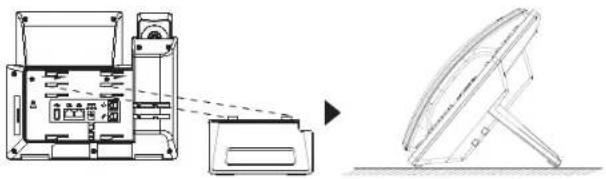

Установка телефона (Подставка) :

Для установки телефона на стол на подставке, присоедините подставку к днищу телефона в гнездо для подставки. (Верхняя половина, нижняя часть).

ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:

Для установки GRP2615, следуйте инструкциям:

1. Соедините трубку с телефоном с помощью телефонного шнура
2. Подсоедините штекер блока питания 12В DC к гнезду телефона; подключите блок питания к сети.
3. Подключение к сети возможно двумя способами описанными ниже.

• С использованием Ethernet :
- Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.
• С использованием WiFi :
- В экранном меню, перейдите в "Система → Сеть → Настройки → WiFi" и активируйте WiFi.
- Выберите "Сканировать" и GRP2615 начнет автоматическое сканирование в пределах диапазона.
- Список WiFi сетей будет показан. Выберите необходимую сеть и, если необходимо, введите пароль для подключения.

1. На LCD будет выводиться информация об инициализации или обновлении встроенной программы. Перед продолжением, пожалуйста, дождитесь отображения экрана дата/время.

2. Используя встроенный веб-сервер или меню конфигурации клавиатуры, вы можете произвести дальнейшую конфигурацию телефона с помощью статического IP или DHCP.

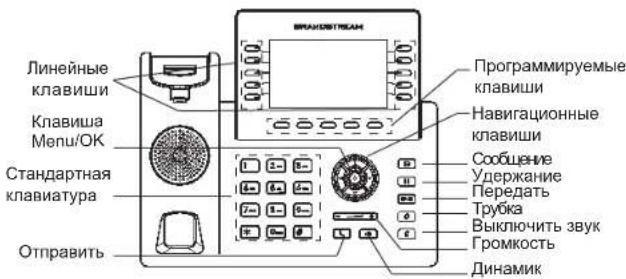

ОПИСАНИЕ ТЕЛЕФОНА:

Линейные клавиши Клавиша Менц/ОК Стандартная клавиатура Отправить ВРАЖИЗЫГРЕАН Программируемые клавиши Навигационные клавиши Сообщение Удержание Передать Трубка Выключить звук Громкость Динамик

КОНФИГУРАЦИЯ ТЕЛЕФОНА:

Сконфигурируйте GRP2615 с помощью веб-браузера:

1. Убедитесь, что Ваш телефон включен и подключен к Интернет
2. Для отображения IP-адреса нажмите и удерживайте кнопку "ВВЕРХ" в течение 3 секунд.
3. Введите IP-адрес Вашего телефона в браузере на Вашем ПК. (См. Рисунок на следующей странице).
4. Введите имя пользователя и пароль администратора для входа в меню конфигурации. (Имя пользователя по умолчанию - "admin", случайный пароль по умолчанию Вы можете найти на наклейке на задней стороне устройства.)

GRANDSTREAM CONNECTING THE WORLD GRP2615 Изма пальжества Парсоль умен дата заída Русский

Сконфигурируйте GRP2615 с помощью клавиатуры:

1. Убедитесь, что телефон не занят
2. Нажмите кнопку MENU для доступа к МЕНЮ клавиатуры для конфигурации телефона
3. Выберите MENU→ Phone→ SIP→ Account для настройки параметров SIP-прокси, Исходящего прокси, Идентификатора пользователя SIP, Идентификатора авторизации SIP, и пароля SIP.
4. Воспользуйтесь опциями МЕНЮ для конфигурации основных функций телефона. Например, IP address, если Вы используете статический IP. За подробностями обращайтесь к Пользовательской Инструкции GRP2615.
5. Пожалуйста, обратитесь к Вашему провайдеру Интернет-телефонии за дополнительными настройками, которые могут потребоваться для конфигурации телефона.

Для получения более детальной информации по настройке, загрузите Руководство

Пользователя и просмотрите часто задаваемые вопросы по ссылке:
