MANUAL DE USUARIO GRP2615 GRANDSTREAM

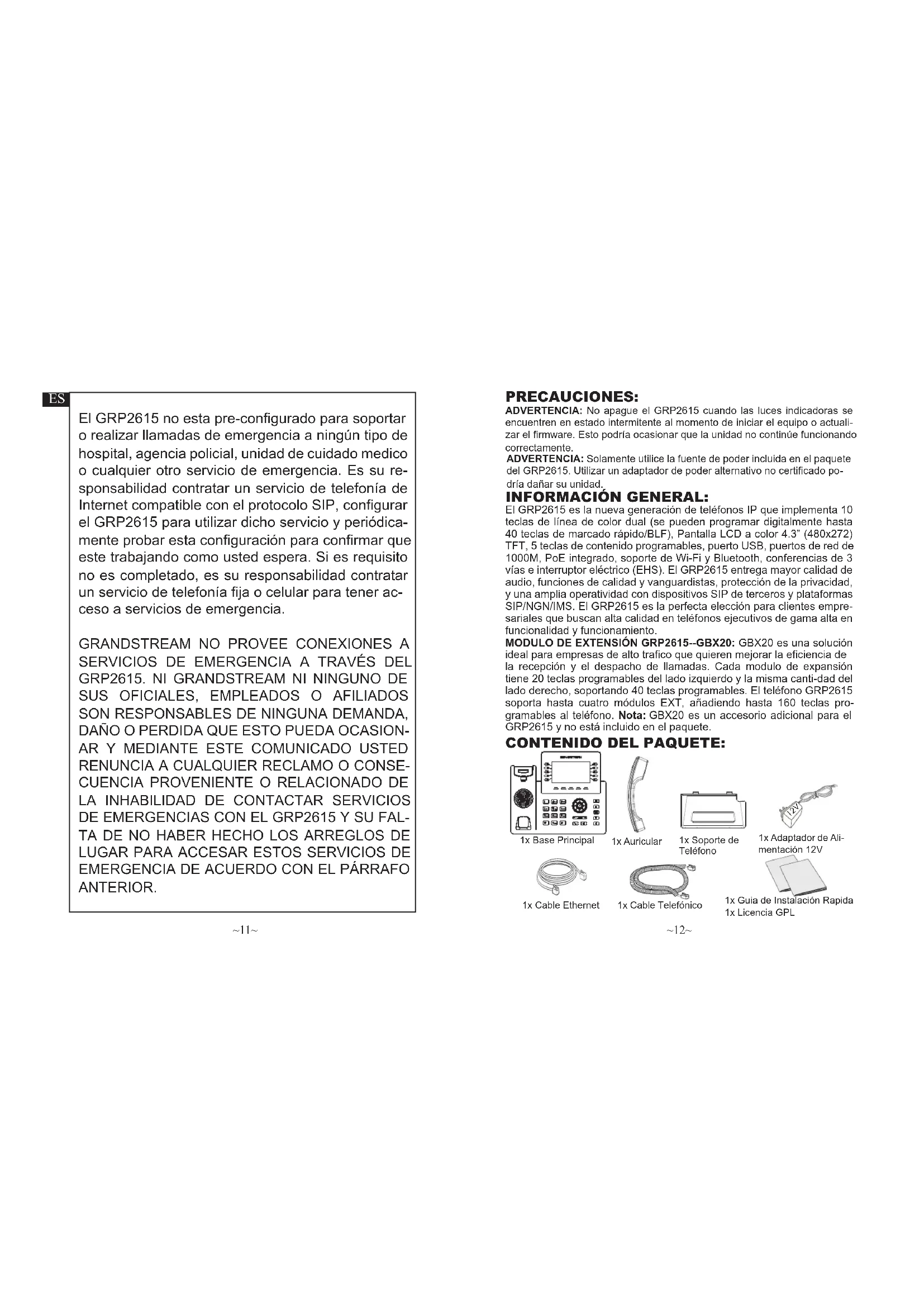

菜单/确认键~11~ ~12~ El GRP2615 no esta pre-configurado para soportar o realizar llamadas de emergencia a ningún tipo de hospital, agencia policial, unidad de cuidado medico o cualquier otro servicio de emergencia. Es su re- sponsabilidad contratar un servicio de telefonía de Internet compatible con el protocolo SIP, configurar el GRP2615 para utilizar dicho servicio y periódica- mente probar esta configuración para confirmar que este trabajando como usted espera. Si es requisito no es completado, es su responsabilidad contratar un servicio de telefonía fija o celular para tener ac- ceso a servicios de emergencia.

SUS OFICIALES, EMPLEADOS O AFILIADOS

CUENCIA PROVENIENTE O RELACIONADO DE

LA INHABILIDAD DE CONTACTAR SERVICIOS

DE EMERGENCIAS CON EL GRP2615 Y SU FAL- TA DE NO HABER HECHO LOS ARREGLOS DE

El GRP2615 es la nueva generación de teléfonos IP que implementa 10 teclas de línea de color dual (se pueden programar digitalmente hasta 40 teclas de marcado rápido/BLF), Pantalla LCD a color 4.3” (480x272) TFT, 5 teclas de contenido programables, puerto USB, puertos de red de 1000M, PoE integrado, soporte de Wi-Fi y Bluetooth, conferencias de 3 vías e interruptor eléctrico (EHS). El GRP2615 entrega mayor calidad de audio, funciones de calidad y vanguardistas, protección de la privacidad, y una amplia operatividad con dispositivos SIP de terceros y plataformas SIP/NGN/IMS. El GRP2615 es la perfecta elección para clientes empre- sariales que buscan alta calidad en teléfonos ejecutivos de gama alta en funcionalidad y funcionamiento. MODULO DE EXTENSIÓN GRP2615--GBX20: GBX20 es una solución ideal para empresas de alto trafico que quieren mejorar la eficiencia de la recepción y el despacho de llamadas. Cada modulo de expansión tiene 20 teclas programables del lado izquierdo y la misma canti-dad del lado derecho, soportando 40 teclas programables. El teléfono GRP2615 soporta hasta cuatro módulos EXT, añadiendo hasta 160 teclas pro- gramables al teléfono. Nota: GBX20 es un accesorio adicional para el GRP2615 y no está incluido en el paquete. CONTENIDO DEL PAQUETE: INFORMACIÓN GENERAL: ADVERTENCIA: No apague el GRP2615 cuando las luces indicadoras se encuentren en estado intermitente al momento de iniciar el equipo o actuali- zar el firmware. Esto podría ocasionar que la unidad no continúe funcionando correctamente. 1x Base Principal 1x Auricular 1x Cable Telefónico 1x Cable Ethernet 1x Soporte de Teléfono 1x Adaptador de Ali- mentación 12V 1x Guia de Instalación Rapida 1x Licencia GPL PRECAUCIONES: ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete del GRP2615. Utilizar un adaptador de poder alternativo no certificado po- dría dañar su unidad. 12V~13~ ~14~ INSTALACIÓN DEL TELÉFONO: Instalando el Teléfono (Montura de Pared * se vende por separado)

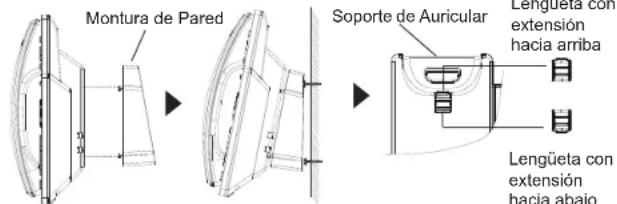

1. Inserte la montura de pared en la ranura de atrás del teléfono

2. Coloque el teléfono en la pared utilizando los orificios

3. Halé la lengüeta de la horquilla del auricular. (Ver figura abajo)

4. Coloque la lengüeta en la misma ranura de tal manera que soporte

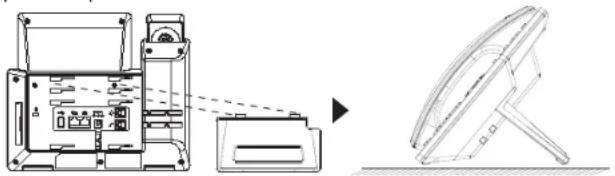

el auricular Lengüeta con extensión hacia arriba Soporte de Auricular Lengüeta con extensión hacia abajo Ranuras para soporte y mon- tura de pared Para instalar el teléfono sobre un escritorio, utilice el soporte del teléfono y colóquelo en la parte inferior del teléfono donde se encuentra la ranura para el soporte. Instalando El Teléfono (Montura de Pared): Montura de Pared Montura de Pared Soporte de Teléfono Para configurar el GRP2615, siga los pasos detallados abajo:

1. Conecte el auricular a la unidad utilizando el cable telefónico.

2. Conecte la fuente de poder de 12V DC a la salida de alimentación

del teléfono y la salida de electricidad.

3. La conexión de red es posible a través de dos métodos descritos

• Usando Ethernet: - Conecte el puerto LAN del teléfono al jack RJ45 de un Hub/switch o router usando el cable Ethernet.

• Usando WiFi: - En el menú LCD, navegue a “Sistema→Red→Configuración WiFi” y habilite WiFi. - Seleccione “Escanear” y el GRP2615 iniciará automaticamente el escaneo dentro del rango. - Se mostrará una lista de redes WiFi. Seleccione la red deseada, y si es necesario, ingrese la contraseña correcta para conectarse.

4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o

actualización de firmware. Antes de continuar esperar hasta que la pantalla muestra el tiempo y la fecha.

5. Utilizando la interfase Web integrada accediendo la dirección IP del

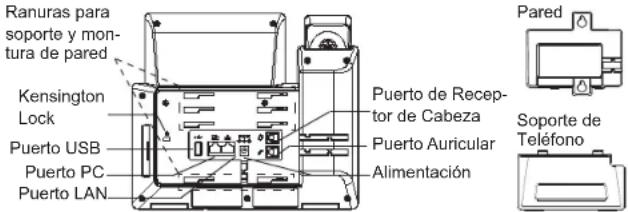

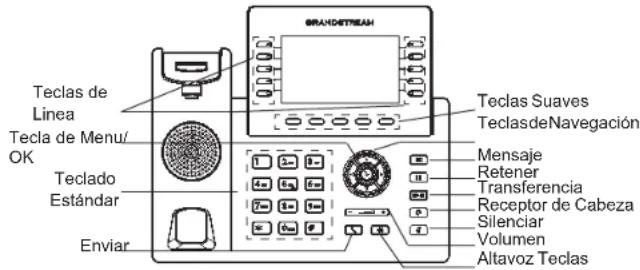

teléfono en un navegador Web o mediante el teclado, configure el teléfono utilizando una dirección IP estática o dinámica con DHCP. CONECTANDO EL TELÉFONO: DESCRIPCIÓN DEL TELÉFONO: Puerto USB Kensington Lock Puerto LAN Alimentación Puerto de Recep- tor de Cabeza Puerto Auricular Teclas Suaves Teclas de Navegación Mensaje Retener Transferencia Receptor de Cabeza Silenciar Volumen Altavoz Teclas Enviar Teclado Estándar Teclas de Linea Tecla de Menu/

1. Asegure que su teléfono este conectado a la red y tenga electricidad

2. Presione y mantenga el botón “Arriba” por 3 seg. Para ver la direc-

3. Escriba la dirección IP en su navegador web (Ver la figura en la pá-

4. Ingrese como administrador para ver el menú de configuración. (El

usuario es “admin” y la contraseña aleatoria debería estar en la eti- queta en la parte trasera de la unidad).

1. Asegure que el teléfono se encuentre en reposo.

2. Presione la botón de MENU para acceder a el menu de teclado para

configurar el teléfono.

3. Seleccione MENU→ Teléfono→ SIP→ Cuenta para configurar el SIP

Proxy, Outbound Proxy, SIP User ID,SIP Auth ID, SIP Password.

4. Siga las opciones de MENU para configurar las funciones básicas

del teléfono por ejemplo: La Dirección IP, en caso de usar una direc- ción IP estática. Para obtener más información, consulte el Manual del usuario de la GRP2615.

5. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para
