MANUAL DE USUARIO GXV3370 GRANDSTREAM

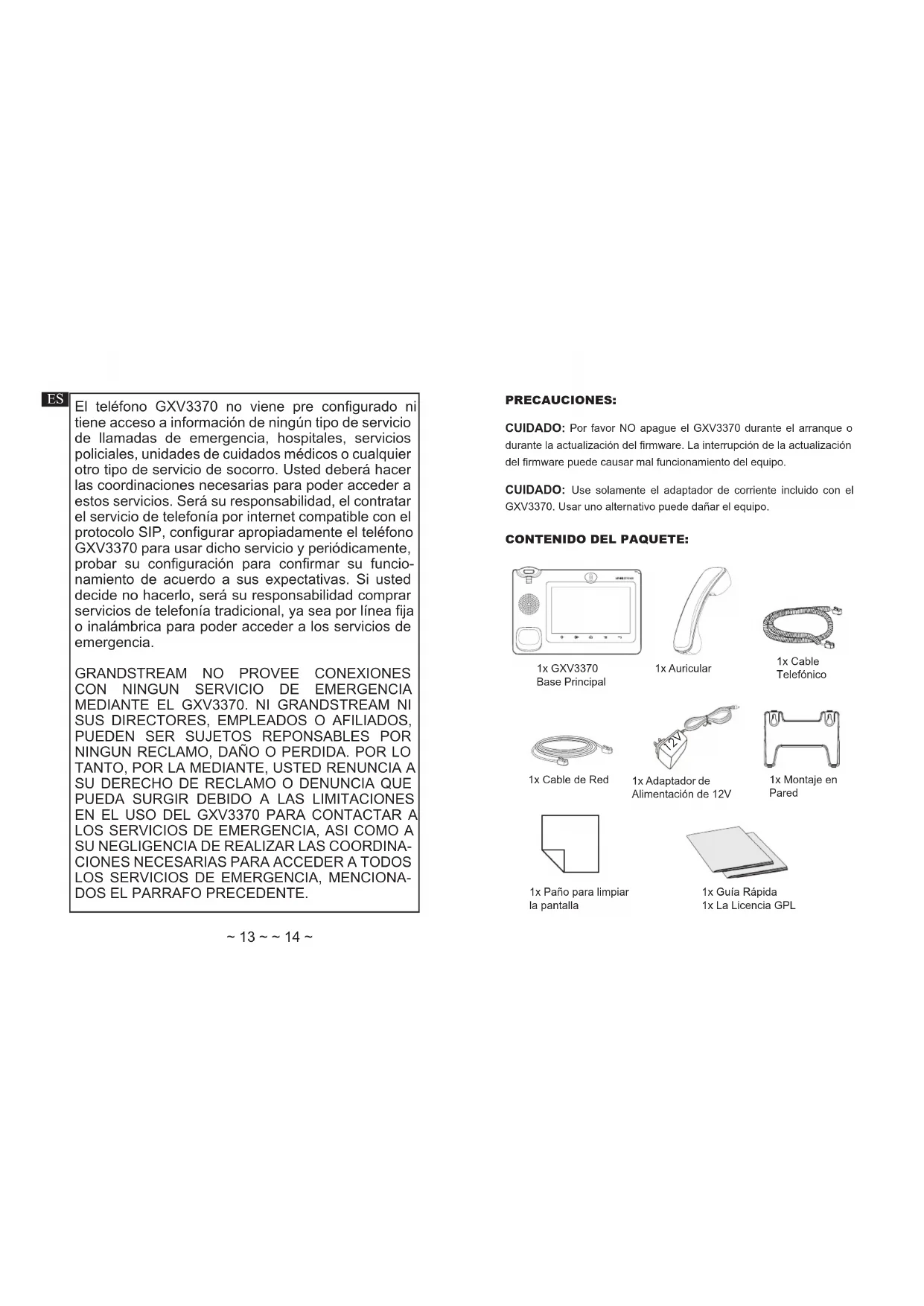

通过WEB浏览器配置GXV3370： 欲获取详细的话机使用信息，请在以下链接中下载GXV3370用户手册。 http://www.grandstream.com/support 信息指示灯~ 13 ~ ~ 14 ~ CONTENIDO DEL PAQUETE: PRECAUCIONES: CUIDADO: Por favor NO apague el GXV3370 durante el arranque o durante la actualización del firmware. La interrupción de la actualización del firmware puede causar mal funcionamiento del equipo. CUIDADO: Use solamente el adaptador de corriente incluido con el GXV3370. Usar uno alternativo puede dañar el equipo. 1x GXV3370 Base Principal 1x Auricular 1x Cable Telefónico 1x Cable de Red 1x Adaptador de Alimentación de 12V 1x Guía Rápida 1x La Licencia GPL 1x Montaje en Pared 1x Paño para limpiar la pantalla 12V El teléfono GXV3370 no viene pre configurado ni tiene acceso a información de ningún tipo de servicio de llamadas de emergencia, hospitales, servicios policiales, unidades de cuidados médicos o cualquier otro tipo de servicio de socorro. Usted deberá hacer las coordinaciones necesarias para poder acceder a estos servicios. Será su responsabilidad, el contratar el servicio de telefonía por internet compatible con el protocolo SIP, configurar apropiadamente el teléfono GXV3370 para usar dicho servicio y periódicamente, probar su configuración para confirmar su funcio- namiento de acuerdo a sus expectativas. Si usted decide no hacerlo, será su responsabilidad comprar servicios de telefonía tradicional, ya sea por línea fija o inalámbrica para poder acceder a los servicios de emergencia.

SUS DIRECTORES, EMPLEADOS O AFILIADOS,

LOS SERVICIOS DE EMERGENCIA, MENCIONA-

DOS EL PARRAFO PRECEDENTE. ES~ 15 ~ ~ 16 ~ CONECTANDO EL TELÉFONO: INFORMACIÓN GENERAL: INSTALACIÓN DEL TELÉFONO: El GXV3370 teléfono de video IP para Android combina un teléfono de video IP de 16 líneas con una solución multiplataforma de video conferencias y la funcionalidad de una tableta Android para ofrecer una solución de co- municaciones todo en uno. El teléfono cuenta con una pantalla táctil TFT LCD capacitiva de 7 pulgadas 1024x600, cámara megapíxel, puertos Gigabit duales con PoE / PoE +, audio y video HD, WiFi integrado (802.11a / b / g / n) y Bluetooth, interfaces periféricas ricas y Android 7.0. Al combinar un teléfono de video por IP de vanguardia, una solución de conferencia avanzada, las empresas de todo el mundo ahora pueden usar el GXV3370 para todas las necesidades de comunicación y productividad.

1. Fije el soporte de pared con la ranura en la parte posterior del teléfono.

2. Fije el teléfono a la pared a través del orificio de montaje en pared.

3. Remover la Lengüeta del Auricular. (Véase la figura a continuación).

4. Gire la lengüeta y vuelva a conectarlo en la ranura con la extensión hasta

sostener el auricular cuando el teléfono está montado en la pared. Instalando El Teléfono (Montaje en Pared):

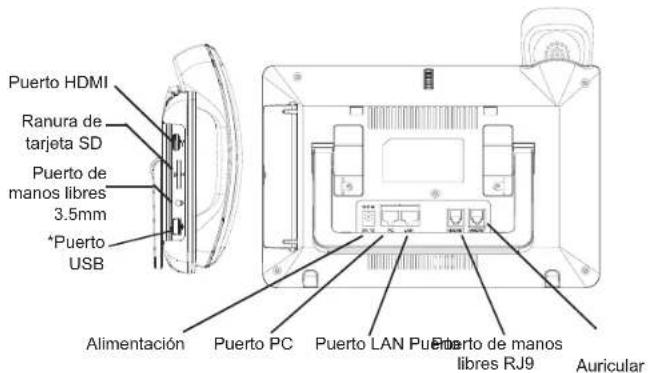

1. Conecte el auricular a la unidad utilizando el cable telefónico.

2. Conecte el Teléfono a un hub/Switch o router usando el cable de Ethernet

a través del puerto LAN RJ-45.

3. Conecte el adaptador de 12V DC en el conector de alimentación del

teléfono en la parte posterior, luego conecte el adaptador en una toma de corriente, si esta usando un switch PoE puede omitir este paso.

4. La pantalla LCD mostrará información del arranque del teléfono o la ac-

tualización del firmware. Por favor espere que la pantalla termine estos procesos.

5. Use la interfaz de configuración Web o el menú de la pantalla táctil, para

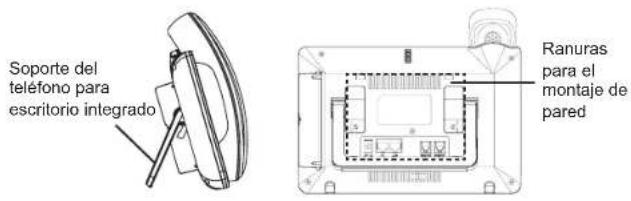

configurar las funciones de redes, puede usar IP estática, DHCP, etc. Puerto de manos libres 3.5mm Puerto LAN Puerto Auricular Alimentación Puerto de manos libres RJ9 Puerto HDMI Ranuras para el montaje de pared El GXV3370 cuenta con un soporte de teléfono incorporado. Para usarlo, Gire el soporte del teléfono en la parte posterior, ajuste el ángulo de su pref- erencia y asegúrese de que el teléfono permanezca inmóvil en el escritorio. Uso del soporte del teléfono: Puerto PC Soporte del teléfono para escritorio integrado Lengüeta con extensión hacia arriba Soporte de Auricular Lengüeta con extensión hacia abajo Ranura de tarjeta SD *Puerto USB *El USB será habilitado solo cuando la fuente de poder o el PoE+ sea utilizado.~ 17 ~ ~ 18 ~ Consejos para usar las llaves GXV3370: Conguración del GXV3370 usando la pantalla táctil:

1. Asegúrese que su teléfono esté encendido y conectado a internet.

2. Toque Configuración → Acerca de → Estado de red, para obtener la

dirección IP de su teléfono.

3. Escriba la dirección IP del teléfono en el navegador de su PC (ver figura

en la siguiente página).

4. El nombre de usuario y contraseña por defecto para el administrador es

“admin” y “admin”, y el nombre de usuario y contraseña por defecto para el usuario es “user” y “123”.

5. En la GUI web → Cuenta, seleccione la página de la cuenta 1/2/3 /.../

16 para configurar Nombre de cuenta, Servidor SIP, ID de usuario SIP, Autenticar ID y Autenticar contraseña para registrar la cuenta en el GXV3370.

1. Asegúrese que el teléfono este correctamente encendido y que la pantalla

del teléfono este inactiva.

2. Seleccione Configuración → Configuración avanzada → Configuración de

cuenta. Toque en una de las Cuentas para configurar Nombre de cuenta, Servidor SIP, ID de usuario SIP, ID de autenticación SIP, contraseña de autenticación SIP para registrar la cuenta en el GXV3370. Después de registrarse con éxito, la pantalla de marcado se mostrará como la figura a continuación.

3. Siga las opciones de Menú para configurar otras configuraciones en el

teléfono. Por ejemplo, para configurar IP estática en el GXV3370, configure la dirección IP estática a través de Menú LCD → Configuración → Red → Configuración de Ethernet.

4. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para los

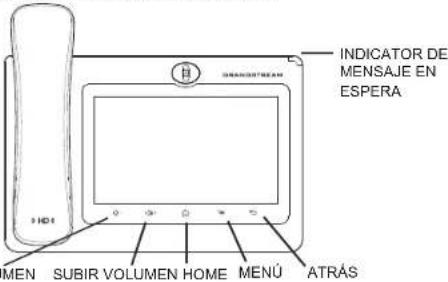

ajustes adicionales que sean necesarios para configurar el teléfono. BAJAR VOLUMEN SUBIR VOLUMEN HOME MENÚ ATRÁS

1. Presione las teclas BAJAR VOLUMEN/SUBIR VOLUMEN para ajustar el

nivel de volumen en el teléfono.

2. Toque la tecla INICIO para volver a la pantalla inactiva predeterminada. O

presione y mantenga presionada la tecla INICIO durante 2 segundos para tomar una captura de pantalla.

3. Presione la tecla MENÚ para acceder a la configuración de pantalla del

teléfono, editar widgets y administrador de hilos. O presione y mantenga presionada la tecla MENÚ durante 2 segundos para ingresar directamente a la interfaz de administración de la aplicación.

4. Pulse la tecla ATRÁS para volver al menú anterior.
