Tipo di prodotto	Videocitofono IP Android
Marca	Grandstream
Modello	GXV3370
Schermo	Touch screen capacitivo LCD TFT 7 pollici, 1024x600
Fotocamera	Megapixel integrato
Audio	HD, doppio altoparlante
Video	HD
Sistema operativo	Android 7.0
Connettività di rete	2 porte Gigabit (10/100/1000Mbps) con PoE/PoE+
Wi-Fi	Integrato 802.11a/b/g/n
Bluetooth	Integrato
Linee SIP	Fino a 16
Alimentazione	Alimentatore 12V CC (incluso) o PoE/PoE+ (IEEE 802.3at)
Interfacce aggiuntive	1 porta HDMI, 1 porta scheda SD, 1 porta USB (con alimentatore o PoE+), jack cuffie 3.5mm, porta RJ9 per microtelefono
Display	LED indicatore di messaggio in attesa
Tasti fisici	Volume su/giù, Home, Menu, Indietro
Supporto a parete	Sì (supporto incluso)
Pulizia	Utilizzare il panno di pulizia incluso per lo schermo LCD
Sicurezza	Non spegnere durante l'aggiornamento del firmware; utilizzare l'alimentatore fornito
Contenuto della confezione	Alimentatore 12V, supporto a parete, panno di pulizia, guida di installazione rapida, licenza GPL

Domande frequenti - GXV3370 GRANDSTREAM

Come configurare il GXV3370 per la prima volta?

Assicurati che il telefono sia alimentato e connesso a Internet. Ottieni l'indirizzo IP da Impostazioni → Informazioni sul telefono → Stato della rete. Inserisci questo indirizzo in un browser web. Per impostazione predefinita, l'ID e la password di amministratore sono admin/admin. Vai alla scheda Account per configurare i parametri SIP.

Posso utilizzare il GXV3370 senza alimentatore?

Sì, se si utilizza uno switch PoE compatibile IEEE 802.3at (PoE+). Il telefono può essere alimentato direttamente tramite il cavo Ethernet. Altrimenti, utilizzare l'alimentatore 12V incluso.

Come registrare un account SIP sul GXV3370?

Tramite lo schermo tattile, vai su Impostazioni → Impostazioni avanzate → Impostazioni account. Seleziona un account e inserisci il nome dell'account, il server SIP, l'ID utente, l'ID di autenticazione e la password. Se la registrazione riesce, appare la schermata di composizione.

Il GXV3370 è compatibile con le chiamate di emergenza?

No, questo telefono non è preconfigurato per le chiamate di emergenza. Devi sottoscrivere un servizio telefonico Internet compatibile con SIP e configurare correttamente il telefono. Grandstream declina ogni responsabilità in caso di incapacità di contattare i servizi di emergenza.

Come pulire lo schermo del GXV3370?

Utilizzare il panno di pulizia fornito nella confezione. Non utilizzare prodotti chimici aggressivi. Asciugare delicatamente lo schermo LCD.

Posso montare il GXV3370 a parete?

Sì, il supporto a parete è incluso. Fissalo alla fessura posteriore del telefono, quindi avvita il tutto al muro attraverso i fori di fissaggio. Regola la clip del microtelefono per un sostegno verticale.

Come fare uno screenshot sul GXV3370?

Tieni premuto il tasto Home per circa 2 secondi. Lo screenshot verrà salvato.

Cosa fare se il telefono non si accende?

Verifica l'alimentazione: alimentatore o PoE. Assicurati di non interrompere un aggiornamento del firmware. Se il problema persiste, contatta il supporto Grandstream.

Quali sono le opzioni di connettività aggiuntive?

Il telefono dispone di una porta HDMI, una porta scheda SD, una porta USB (attiva solo con alimentatore o PoE+), un jack cuffie 3.5mm e una porta RJ9 per il microtelefono.

Come ripristinare il GXV3370 alle impostazioni di fabbrica?

Tramite l'interfaccia web, vai su Manutenzione → Reset di fabbrica. Oppure dallo schermo tattile: Impostazioni → Impostazioni avanzate → Ripristino. Conferma l'operazione.

MANUALE UTENTE GXV3370 GRANDSTREAM

Fax: [phone] - 1987

www.grandstream.com

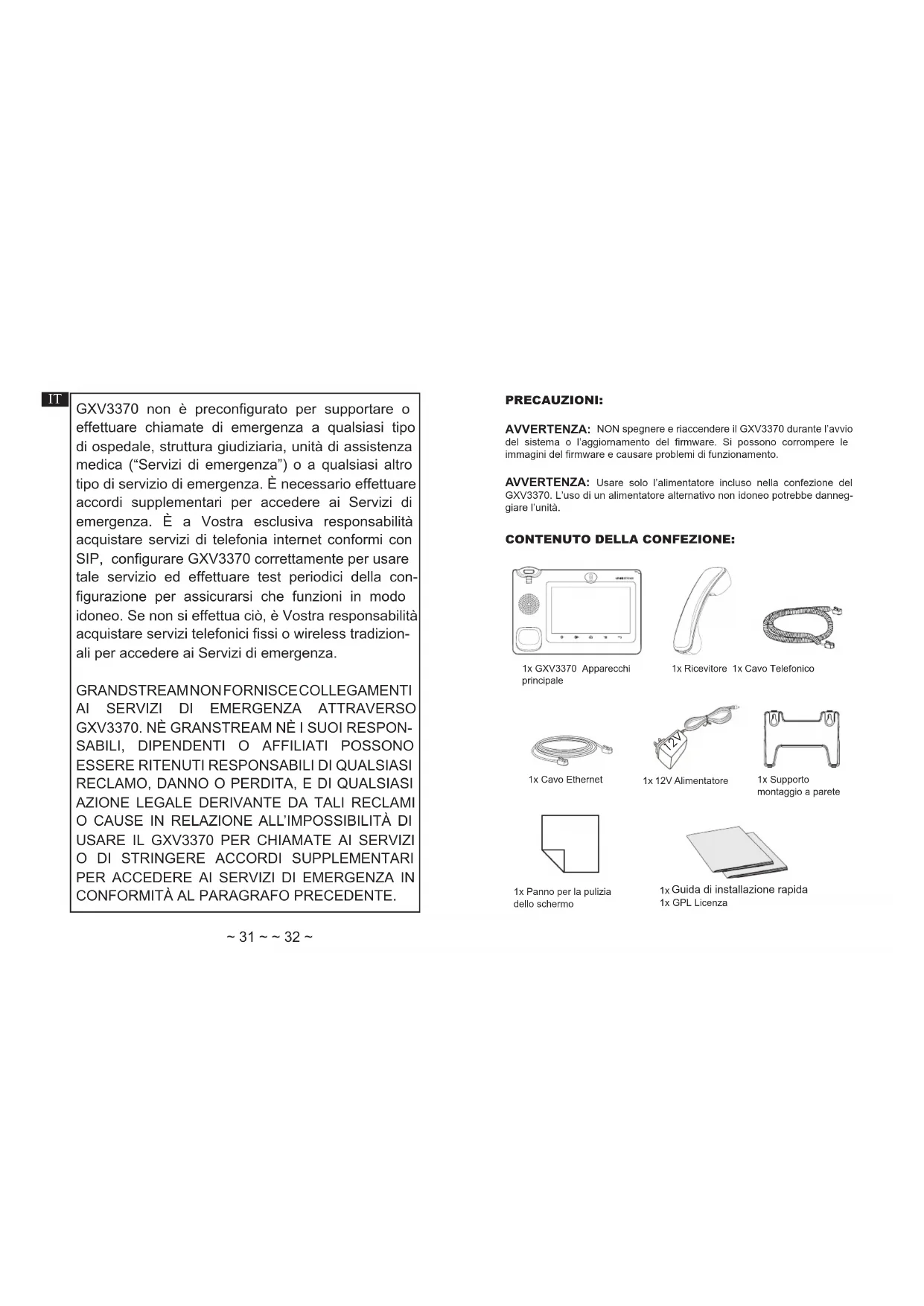

GXV3370 non è preconfigurato per supportare o effettuare chiamate di emergenza a qualsiasi tipo di ospedale, struttura giudiziaria, unità di assistenza medica ("Servizi di emergenza") o a qualsiasi altro tipo di servizio di emergenza. È necessario effettuare accordi supplementari per accedere ai Servizi di emergenza. È a Vostra esclusiva responsabilità acquistare servizi di telefonia internet conformi con SIP, configurare GXV3370 correttamente per usare tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo idoneo. Se non si effettua ciò, è Vostra responsabilità acquistare servizi telefonici fissi o wireless tradizionali per accedere ai Servizi di emergenza.

GRANDSTREAMNONFORNISCECOLLEGAMENTI AI SERVIZI DI EMERGENZA ATTRAVERSO GXV3370. NÈ GRANSTREAM NÈ I SUOI RESPON-SABILI, DIPENDENTI O AFFILIATI POSSONO ESSERE RITENUTI RESPONSABILI DI QUALSIASI RECLAMO, DANNO O PERDITA, E DI QUALSIASI AZIONE LEGALE DERIVANTE DA TALI RECLAMI O CAUSE IN RELAZIONE ALL'IMPOSSIBILITÀ DI USARE IL GXV3370 PER CHIAMATE AI SERVIZI O DI STRINGERE ACCORDI SUPPLEMENTARI PER ACCEDERE AI SERVIZI DI EMERGENZA IN CONFORMITÀ AL PARAGRAFO PRECEDENTE.

PRECAUZIONI:

AVVERTENZA: NON spegnere e riaccendere il GXV3370 durante l'avvio del sistema o l'aggiornamento del firmware. Si possono corrompere le immagini del firmware e causare problemi di funzionamento.

AVVERTENZA: Usare solo l'alimentatore incluso nella confezione del GXV3370. L'uso di un alimentatore alternativo non idoneo potrebbe danneggiare l'unità.

CONTENUTO DELLA CONFEZIONE:

1x GXV3370 Apparecchi principale

1x Ricevitore 1x Cavo Telefonico

1x Cavo Ethernet

1x 12V Alimentatore

1x Supporto montaggio a parete

1x Panno per la pulizia dello schermo

1x Guida di installazione rapida 1x GPL Licenza

PANORAMICA:

Il videotelefono IP GXV3370 per Android combina un videotelefono IP a 16 linee con una soluzione di videoconferenza multi-piattaforma e la funzionalità di un tablet Android per offrire una soluzione di comunicazioni completa. Il telefono è dotato di uno schermo tattile capacitivo TFT LCD 1024x600 da 7", camera Mega pixel, porte dual Gigabit con PoE/PoE+, audio e video in alta definizione, WiFi (802.11a/b/g/n) & Bluetooth integrati, ricche periferiche di interfacciamento e Android 7.0. Grazie alla combinazione di un videotelefono IP all'avanguardia e di un'avanzata soluzione di conferenza, le imprese in tutto il mondo ora possono utilizzare GXV3370 per qualsiasi necessità di comunicazione e di produttività.

MONTAGGIO TELEFONO:

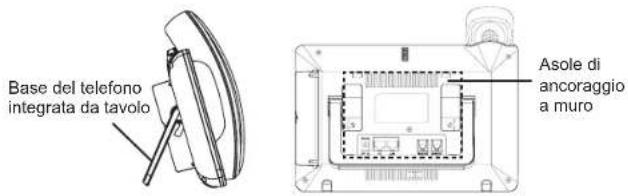

Base del telefono integrata da tavolo Asole di ancoraggio a muro

Installazione del telefono (montaggio a parete):

1. Fissare il supporto per il montaggio allo slot sul retro del telefono.
2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.
3. Estrarre l'aletta dal ricevitore. (Si veda la figura di seguito).
4. Ruotare l'aletta e riposizionarla nell'alloggiamento con l'estensione verso l'alto in modo da poter sostenere il ricevitore mentre il telefono è montato a parete.

Supporto ricevitore Aletta con estensione verso l'alto Aletta con estensione verso il basso

Utilizzo della base del telefono:

GXV3370 dipone di una base del telefono integrata. Per utilizzarla, estrarre la leva dalla base del telefono posta nella parte posteriore del telefono. Regolare l'angolatura secondo preferenza e accertarsi che la base del telefono sia in piano sul tavolo.

CONNESSIONE DEL TELEFONO:

1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router (lato LAN del router) usando un cavo ethernet.
3. Collegare la spina da 12V CC alla presa di corrente del telefono, collegare l'adattatore di alimentazione ad una presa elettrica. Se si usa l'interruttore PoE nel punto 2, questo passaggio può essere saltato.
4. Il display LCD visualizzerà informazioni sull'avvio o sull'aggiornamento del firmware. Prima di continuare, attendere la visualizzazione della schermata principale.
5. Utilizzando l'interfaccia di configurazione web o dal menu del touch screen, è possibile configurare ulteriormente la connessione di rete usando DHCP, IP statico, ecc.

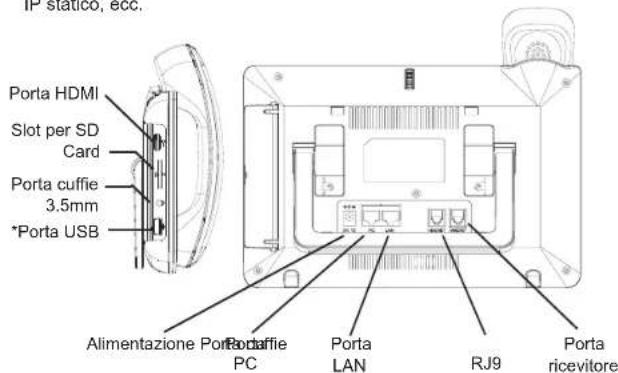

IP statico, ecc. Porta HDMI Slot per SD Card Porta cuffie 3.5mm *Porta USB Alimentazione Porta PC Porta LAN RJ9 Porta ricevitore

*La porta usb è abilitata solo quando è alimentato tramite alimentatore o PoE+.

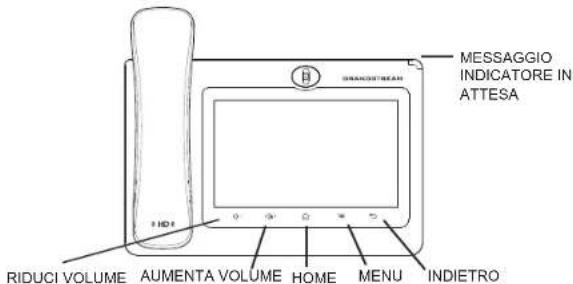

Suggerimenti per l'utilizzo dei tasti del GXV3370:

MESSAGGIO INDICATORE IN ATTESA RIDUCI VOLUME AUMENTA VOLUME HOME MENU INDIETRO

1. Premere i tasti RIDUCI VOLUME/AUMENTA VOLUME per regolare il volume sul telefono.
2. Premere il tasto HOME per tornare alla schermata inattiva predefinita. Oppure, premere e tenere premuto 2 secondi il tasto HOME per catturare lo schermo.
3. Premere il tasto MENU per avere accesso alle impostazioni del display del telefono, modificare i widget e gestire i thread. Oppure, premere e tenere premuto 2 secondi il tasto MENU per accedere direttamente all'interfaccia dell'applicazione di gestione.
4. Premere il tasto INDIETRO per tornare al menu precedente.

CONFIGURAZIONE DEL TELEFONO:

Configurazione del GXV3370 mediante un browser web:

1. Verificare che il telefono sia acceso e connesso a Internet.
2. Premere Impostazioni → Informazioni su → Stato di rete, per ottenere l'indirizzo IP del proprio telefono.
3. Digitare l'indirizzo IP del telefono nel browser del vostro PC (vedi figura alla pagina seguente).

4. Il nome utente e la password per l'amministratore sono "admin" e "admin". Il nome utente e la password per l'utente è "user" e "123".

5. Nell'interfaccia grafica del web → Account, selezionare Account pagina 1/2/3/.../16 per configurare Nome Account, Server SIP, ID Utente SIP, ID autenticazione e Password autenticazione per registrare l'account sul GXV3370.

Configurare il GXV3370 usando il Touch Screen:

1. Assicurarsi che il telefono sia correttamente acceso e in standby.
2. Selezionare Impostazioni → Impostazioni avanzate → impostazioni Account. Toccare su uno degli Account per configurare Nome Account, Server SIP, ID Utente SIP, ID autenticazione SIP e Password autenticazione SIP per registrare l'account sul GXV3370. Dopo aver effettuato la registrazione con successo, la schermata di composizione dei numeri sarà mostrata come nella figura di qui sotto.
3. Seguire le opzioni del Menu per configurare altre impostazioni del telefono. Per esempio, per configurare l'IP statico su GXV3370, impostare l'indirizzo IP statico dal Menu sullo schermo LCD → Impostazioni → Rete → Impostazioni Ethernet.
4. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le impostazioni supplementari che possono essere necessarie per la configurazione del telefono.

100 1 2 3 4 5 6 7 8 9 * 0 # Chassis audio Video/Chrome

Scaricare il manuale utente dettagliato da: http://www.grandstream.com/support
