Tipo di prodotto	Telefono IP
Marca	GRANDSTREAM
Modello	GXP2110
Linee SIP	4
Tasti programmabili	18 tasti + 3 tasti XML
Schermo	LCD
Connettività di rete	Porta Ethernet RJ-45 10/100 Mbps
Alimentazione	Adattatore di rete 5V DC incluso
Contenuto della confezione	Telefono, cornetta, adattatore, cavi Ethernet e telefonici, posizionatore, supporti da parete
Funzioni principali	Chiamate multi-conferenza, presenza/BLF, provisioning automatico, supporto XML, compatibilità SIP
Sicurezza	Non riavviare durante l'aggiornamento; utilizzare solo l'adattatore fornito
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Modulo di espansione	Supporto fino a 2 moduli GXP EXT (56 tasti programmabili ciascuno)
Compatibilità	Principali piattaforme SIP

Domande frequenti - GXP2110 GRANDSTREAM

Come configurare il GXP2110 per la prima volta?

Collegare il microtelefono, collegare la porta LAN al router con il cavo Ethernet, quindi collegare l'adattatore di rete. Attendere che lo schermo visualizzi la data e l'ora. Accedere al menu tramite il pulsante MENU per configurare i parametri SIP, oppure utilizzare l'interfaccia web.

Come accedere all'interfaccia di gestione web?

Premere MENU, navigare fino a 'Stato' e annotare l'indirizzo IP. Digitare questo indirizzo in un browser. Le credenziali predefinite sono: utente admin e password 123.

Qual è la password predefinita per l'interfaccia web?

Il nome utente è admin e la password è 123.

Il GXP2110 può essere utilizzato per le chiamate di emergenza?

No, il GXP2110 non è preconfigurato per le chiamate di emergenza. È necessario sottoscrivere un servizio di telefonia Internet adatto e configurare il telefono. Grandstream declina ogni responsabilità in caso di incapacità di utilizzare il dispositivo per i servizi di emergenza.

Come installare un modulo di espansione?

Fissare il posizionatore sul modulo di espansione, farlo scorrere sul lato del telefono, collegare il cavo fornito tra il modulo e il telefono, quindi collegare l'adattatore di rete del modulo. Configurare i tasti tramite l'interfaccia web nelle sezioni EXT1 o EXT2.

Cosa fare se lo schermo del telefono rimane nero?

Verificare che l'adattatore di rete sia collegato correttamente e che la presa funzioni. Se la spia di alimentazione non si accende, provare un altro adattatore compatibile. Se il problema persiste, contattare il supporto tecnico Grandstream.

Come ripristinare il GXP2110 alle impostazioni di fabbrica?

Tramite il menu del telefono: premere MENU, andare su 'Impostazioni' poi 'Ripristino' (o 'Factory Reset'). Confermare. È possibile farlo anche tramite l'interfaccia web nella sezione Manutenzione.

Come aggiornare il firmware?

Scaricare l'ultimo firmware dal sito Grandstream. Accedere all'interfaccia web, andare su Aggiornamento e caricare il file. Non spegnere il telefono durante l'aggiornamento per evitare di danneggiare il sistema.

Il GXP2110 supporta il BLF (Busy Lamp Field)?

Sì, supporta BLF, Eventlist BLF e Presence Watcher. Configurare queste funzioni sui tasti programmabili tramite l'interfaccia web o il menu del telefono.

Come collegare il GXP2110 alla rete Wi-Fi?

Il GXP2110 non dispone di un modulo Wi-Fi integrato. Deve essere collegato tramite un cavo Ethernet a un router o switch. Se si ha bisogno di connessione senza fili, utilizzare un adattatore Wi-Fi verso Ethernet esterno.

MANUALE UTENTE GXP2110 GRANDSTREAM

Fax: [phone]

www.grandsstream.com

Installazione del modulo di estensione per GXP2120/2110

INSTALACION

GXP2120/2110 non è preconfigurato per supportare o effettuare chiamate di emergenza a qualsiasi tipo di ospedale, struttura giudiziaria, unità di assistenza medica ("Servizi di emergenza") o a qualsiasi altro tipo di servizio di emergenza. è necessario effettuare accordi supplementari per accederere ai Servizi di emergenza. è a Vostra escludiva responsabilità acquistare servizi di telecomia internet conformi con SIP, configurare GXP2120/2110 correttamente per usare tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo idoneo. Se non si effettuacisionò, è Vostra responsabilità acquistare servizi Telefonici fissi o wireless tradizionali per accedere ai Servizi di emergenza.

GRANDSTREAM NON FORNISCE COLLEGA-MENTI AI SERVIZI DI EMERGENZA ATTRAVERSO GXP2120/2110. NE GRANSTREAM NÈ I SUOI RE-SPONSABILI, DIPENDENTI O AFFILIATI POSSONO ESSERE RITENUTI RESPONSABILI DI QUALSIASI RECLAMO, DANNO O PERDITA, E DI QUALSIASI AZIONE LEGALE DERIVI DA TALI RECLAMI O CAUSE IN RELAZIONE ALL'IMPOSSIBILITA DI USARE IL GXP2120/2110 PER CHIAMATE AI SERVIZI DI EMERGENZA E ALL'IMPOSSIBILITA DI EFFETTUARE ACCORDI SUPPLEMENTARI PER ACCEDERE AI SERVIZI DI EMERGENZA IN CONFORMITA AL PARAGRAFO PRECEDENTE.

PRECAUZIONI:

AVVERTENZA: NON spegnere/accendere il GXP2120/2110 quando i LED lampeggiano durante l'avvio delsystemo o l'aggiornamento del firmware. Ciò potrebbe comportare il danneggiamento del firmware e il malfunzionamento dell'unità.

AVVERTENZA: Usare solo l'alimentatore incluso nella confezione del GXP2120/2110. L'uso di un alimentatore alternative non idoneo potrebbe danneggiare l'unità.

PANORAMICA:

I telefoni IP GXP2110/2120 hanno un design elegante e forniscono un'eccellente qualità di chiamata e soddisfano tutte le possibilità esigenze di un'impresa che includono capacité XML avanzate, conferenza multiutente, supporto multilinguale, presenza e BLF (campo spia occupato), protezione di sicurezza e ampia compatibilità con le principali piattaforme SIP. Il GXP2110 offre 4 linee, 18 tasti programmabili, 3 tasti funzione XML programmabili, nelle il GXP2120 offre 6 linee, 4 tasti funzione XML programmabili e 7 tasti programmabili.

PACKAGE CONTENTS:

1 X case principale telefono

1 X ricevitore

1 x alimentatore 5V

1 x cavo ethernet

1 X cavo Telefonico

1 X supporto alto
1 X supporto corto (solo per GXP2120)

2X distanziali per montaggio a parete

1 X guida introductiva rapida

MONTAGGIO TELEFONO:

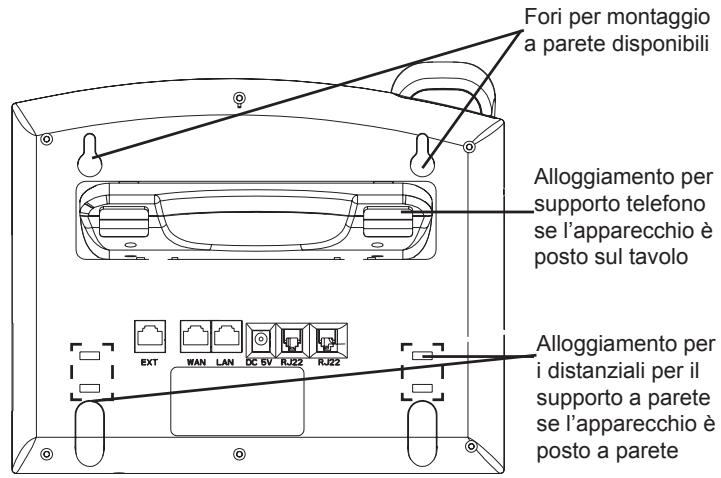

Installazione del telefono (montaggio a parete):

1. Fissare i due distanziali per il supporto a parete nell'apposto alloggiamento sul retro del Telefon..
2. Fissare il Telefono alla pareteattraverso il foro di montaggio a parete.

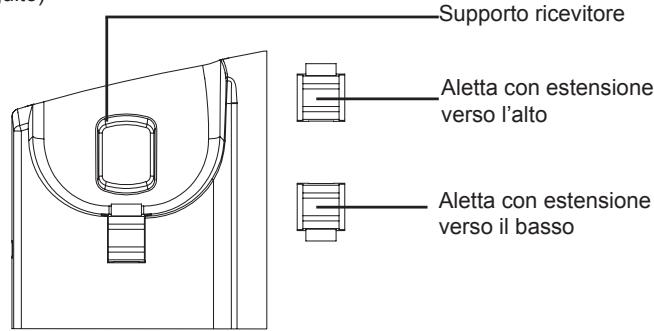

3. Estrarre l'alletta dal ricevitore. (Si veda la figura di seguito)
4. Ruotare l'aleetta e riposizionarla nell'alloggiamento con l'estensione versusl'alto in modo da poter sostenere il Telefono nelle è montato a parete. (Si veda la figura di seguito)

Installazione del telefono (supporto Telefono):

Per installare il Telefono sul ravolo con il supporto Telefono, fissare il supporto alla base del Telefono dove si trova un alloggiamento per tale supporto. (metà superiore, parte inferiore).

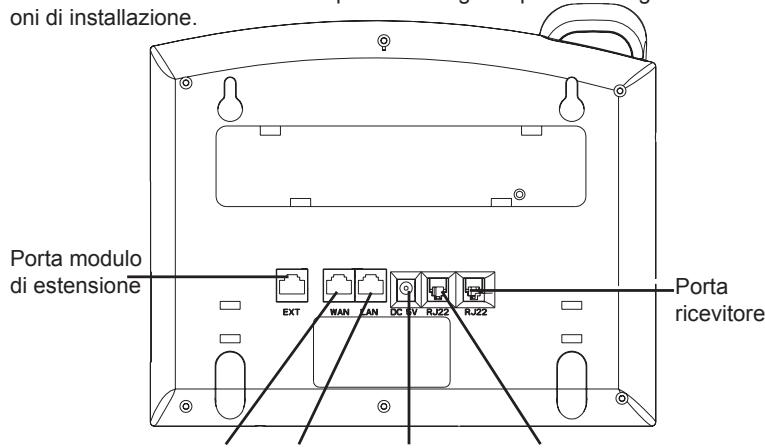

CONNECTION DEL TELEFONO:

Fare riferimento all'illustrazione riportata di seguito quando si seguono le istruziioni di installmente.

Porta PC Porto LAN Alimentazione Porto cuffia auricolare

Per impostare il GXP2120/2110, seguire la seguente procedura:

1. Collegare il ricevitore e il case principale del Telefono con il cavo Telefonico.
2. Collegare la porta LAN del Telefono alla presa RJ-45 di un hub o di un router (lato LAN del router) using an avo ethernet.
3. Collegare il jack dell'alimentatore all'uscita 5V CC sul Telefono; collegare l'alimentatore a una presa elettrica.
4. L'LCD visualizzera le informazioni relative allo stato dell'apparecchio o all'aggiornamento del firmware. Prima di continuare, attendere che il display visualizzi data/ora.
5. Usando il server web del Telefono o il menu di configurazione del tastierino numero, è possible inoltre configurare il Telefono using o un IP statico o un DHCP.

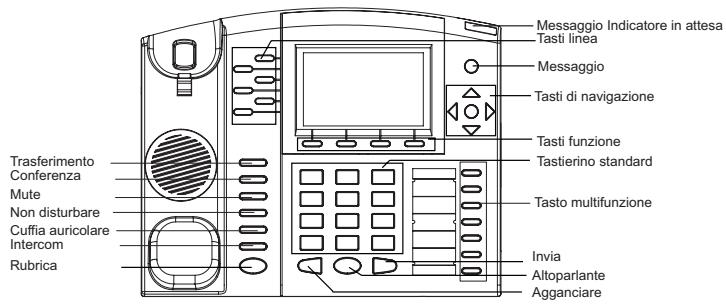

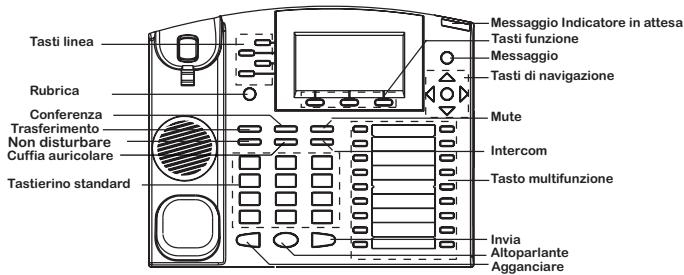

Consigli per l'uso del tastierino:

GXP2120

GXP2110

1. Per accedere al MENU, premere il pulsante circolare MENU.
2. Muoversi nel menu using i pulsanti UP/DOWN e LEFT/RIGHT.
3. Premere il pulsante circolare MENU, per confermare una scelta effettuata nel menu.
4. Cancellare un'immissione premendo il pulsante MUTE.
5. Il Telefono esce automaticamente alla modalità MENU quando arrivava una chiamata, quando il Telefono è sganciato o quando la modalità MENU non è usata per 20 sec.

CONFIGURAzione DEL TELEFONO:

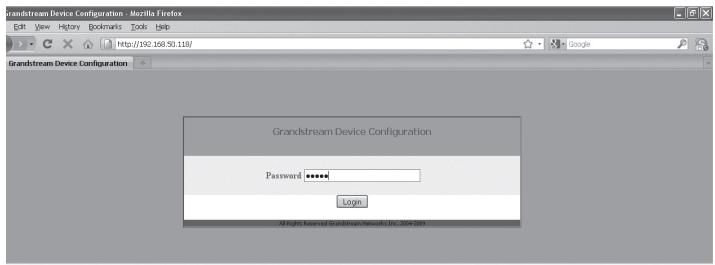

Configurazione del GXP2120/2110 mediante un browser web:

1. Assicurarsi che il Telefono sia in corrente e collegato a internet.

2. Premere il pulsante MENU per accedere al menu del Telefono.

3. Premere la freccia "giù" per portarsi su "Stato" e premere il pulsante MENU per visualizzare l'indirizzo IP.

4. Digitare l'indirizzo IP del Telefono nel browser del vosto PC.
5. La password amministratore predefinita è "admin"; la password predefinita per l'utente finale è "123".

Configurazione del GXP2120/2110 mediante il tastierino:

1. Assicurarsi che il Telefono sia in stato di attesa (modalità idle).
2. Premere il pulsante "MENU" per accedere al tastierino MENU per configurare il Telefono.
3. Selezionare MENU-> Config, per configurare le impostazioni SIP Proxy, Proxy in uscita, SIP User ID, SIP Aut ID, SIP Password.
4. Seguire les opzioni del MENU per configurare le impostazioni di base del telemono - ad esempio: l'indirizzo IP se si usa un IP statico. Per ulteri informazioni, consultare il manuale utente della serie GXP.
5. Contattare il vostro ITSP (fornitore servizi di telecomia internet) per le impostazioni supplementari che possono essere necessarie per la configurazione del Telefono.

MODULO DI ESPANSIONE GXP2110/2120 EXT

"I modulo GXP2110/2120EXT è una soluzione ideale per l'impresa che mira ad ottenere una perfetta possibilità di ricevere ed effettuare chiamate.

Ogni modulo di espansione ha 56 pulsanti programmabili. Il Telefono GXP supporta fino a due moduli EXT, aggiungendo 112 estensioni completamente programmabili al Telefono.

Note: Il modulo di estensione è un accessorio aggiuntivo per il GXP2120/2110 e non è incluso nella confezione

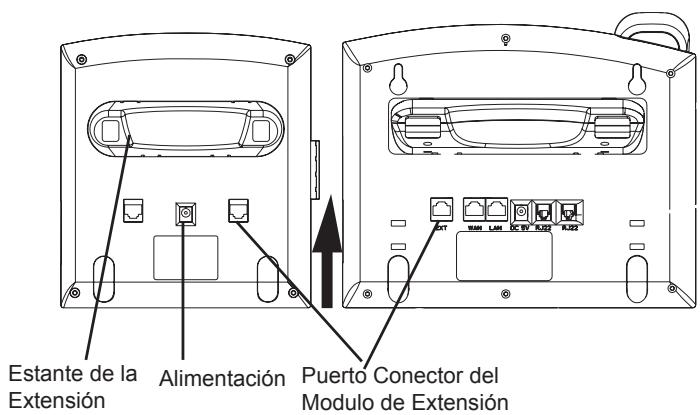

Installazione del modulo di estensione per GXP2120/2110

Supporto espansione
Alimentazione Porta connettore estensione

IMPOSTAZIONE

1. Collegare il supporto al modulo di estensione
2. Collegare il modulo di estensione al case principale del Telefono facendolo scorrere nella staffa sul lato del Telefono.
3. Collegare il modulo di estensione al case principale del Telefono GXP using il cavo in dotazione.
4. Collegare il modulo di estensione all'uscita dell'alimentazione using l'alimentatore universale fornito.

CONFIGURAIZIONE

1. Accedere all'interfaccia di configurazione web per il Telefono GXP per configurare i tasti multifunzione sul modulo di espansione
2. Cliccare "EXT1" o "EXT2" a seconda del modulo di estensione che desideri configurare.
3. Configurare i tasti multifunzione per gli scopi desiderati: Dial veloce, BLF, Eventlist BLF o Presence Watcher.

Nota: Scaricare il manuale utente dettagliato da:

http://www.grandstream.com/support/gxp_series/general/gxp_support.html
