GXP2110 - Téléphone IP GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléphone IP
Marque	GRANDSTREAM
Modèle	GXP2110
Lignes SIP	4
Touches programmables	18 touches + 3 touches XML
Écran	LCD
Connectivité réseau	Port Ethernet RJ-45 10/100 Mbps
Alimentation	Adaptateur secteur 5V DC inclus
Contenu du pack	Téléphone, combiné, adaptateur, câbles Ethernet et téléphonique, positionneur, supports muraux
Fonctions principales	Appels multi-conférence, présence/BLF, approvisionnement automatisé, support XML, compatibilité SIP
Sécurité	Ne pas redémarrer pendant mise à jour ; utiliser uniquement l'adaptateur fourni
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Module d'extension	Support jusqu'à 2 modules GXP EXT (56 touches programmables chacun)
Compatibilité	Principales plates-formes SIP

FOIRE AUX QUESTIONS - GXP2110 GRANDSTREAM

Comment configurer le GXP2110 pour la première fois ?

Branchez le combiné, reliez le port LAN à votre routeur avec le câble Ethernet, puis branchez l'adaptateur secteur. Attendez que l'écran affiche la date et l'heure. Accédez au menu via le bouton MENU pour configurer les paramètres SIP, ou utilisez l'interface web.

Comment accéder à l'interface de gestion web ?

Appuyez sur MENU, naviguez jusqu'à 'Statut' et notez l'adresse IP. Tapez cette adresse dans un navigateur. Les identifiants par défaut sont : utilisateur admin et mot de passe 123.

Quel est le mot de passe par défaut pour l'interface web ?

Le nom d'utilisateur est admin et le mot de passe est 123.

Le GXP2110 peut-il être utilisé pour les appels d'urgence ?

Non, le GXP2110 n'est pas préconfiguré pour les appels d'urgence. Vous devez souscrire un service de téléphonie Internet adapté et configurer le téléphone. Grandstream décline toute responsabilité en cas d'incapacité d'utiliser l'appareil pour les services d'urgence.

Comment installer un module d'extension ?

Fixez le positionneur sur le module d'extension, glissez-le sur le côté du téléphone, connectez le câble fourni entre le module et le téléphone, puis branchez l'adaptateur secteur du module. Configurez les touches via l'interface web dans les sections EXT1 ou EXT2.

Que faire si l'écran du téléphone reste noir ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si le voyant d'alimentation ne s'allume pas, essayez un autre adaptateur compatible. Si le problème persiste, contactez le support technique Grandstream.

Comment réinitialiser le GXP2110 aux paramètres d'usine ?

Via le menu du téléphone : appuyez sur MENU, allez dans 'Paramètres' puis 'Réinitialisation' (ou 'Factory Reset'). Confirmez. Vous pouvez également le faire via l'interface web dans la section Maintenance.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site Grandstream. Connectez-vous à l'interface web, allez dans Mise à jour et uploader le fichier. Ne pas éteindre le téléphone pendant la mise à jour pour éviter d'endommager le système.

Le GXP2110 supporte-t-il le BLF (Busy Lamp Field) ?

Oui, il supporte BLF, Eventlist BLF et Présence Watcher. Configurez ces fonctions sur les touches programmables via l'interface web ou le menu du téléphone.

Comment connecter le GXP2110 au réseau Wi-Fi ?

Le GXP2110 ne possède pas de module Wi-Fi intégré. Il doit être connecté via un câble Ethernet à un routeur ou commutateur. Si vous avez besoin de connexion sans fil, utilisez un adaptateur Wi-Fi vers Ethernet externe.

MODE D'EMPLOI GXP2110 GRANDSTREAM

Le GXP2120/2110 n'est pas préconfiguré pour soutenir ou réaliser des appels d'urgence à tout type d'hôpital, organisme d'application de la loi, unité de soins médicaux ou tout autre type de service d'urgence. Vous devez prendre des dispositions supplémentaires pour accéder à des services d'urgence. Il est de votre responsabilité d'acheter un service de téléphonie par Internet, configurer correctement le GXP2120/2110 pour utiliser ce service et tester périodiquement la configuration pour vérifier qu'il fonctionne comme prévu. Si vous ne procédez pas ainsi, il est de votre responsabilité d'acheter des services de téléphonie traditionnels sans fil ou fixes pour accéder aux services d'urgence.

GRANDSTREAM NE FOURNIT PAS DE CONNXIONS AUX SERVICES D'URGENCE VIA LE GXP2120/2110. NI GRANDSTREAM NI SES DIRIGEANTS, SES EMPLOYÉS OU SES FILIALES NE PEUVENT ETRE TENUS RESPONSABLES DET OUTE RÉCLAMATION, DOMMAGE OU PERTE ET VOUS RENONCEZ À TOUTE RÉCLAMATION OU CAUSE D'ACTION RESULTANT DE OU EN RELA-TION AVEC VOTRE INCAPACITE D'UTILISER LE GXP2120/2110 POUR CONTACTER LES SERVICES D'URGENCE, ET VOTRE ECHEC A METTRE EN PLACE DES ARRANGEMENTS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES D'URGENCE CONFORMMEMENT AU PARAGRAPHE PRECEDENT.

Precautions:

ALERTE: Veuillez ne pas redémarrer le GXP2120/2110 lorsque les voyants clignotent durant le démarrage du système ou la mise à jour du firmware. Cela peut corrompre l'image du firmware et causer un dysfonctionnement de l'unité.

ALERTE: N'utilise que le boîtier d'alimentation fourni dans le pack GXP2120/2110. L'utilisation d'un autre boîtier d'alimentation non qualifié peut endommager l'unité.

Les Téléphones IP GXP2110/2120 ont un design extérieur élégant et offrent une excellente qualité d'appel et un ensemble de caractéristiques de qualité d'entreprise qui inclut des capacités XML avancées, multi-conférence, le support de plusieurs langues, la présence et BLF, la sécurité de protection, d'approvisionnement automatisé, et une large compatibilité avec les principales plates-formes SIP. Le GXP2110 offre 4 lignes, 18 touches programmables, 3 touches programmables XML et le GXP2120 dispose de 6 lignes, 4 touches programmables XML, et 7 touches programmables.

Contenu du PACK :

1 X Appareil téléphonique

1XCombé

1 X Boîtier d'alimentation 5V

1 X Cable Ethernet

1X Cable téléphonique

1X Positionneur Élevé 1X Petit Positionneur (seulement le GXP2120)

2 X Support Mural Entretoises

1 X Guide d'installation rapide

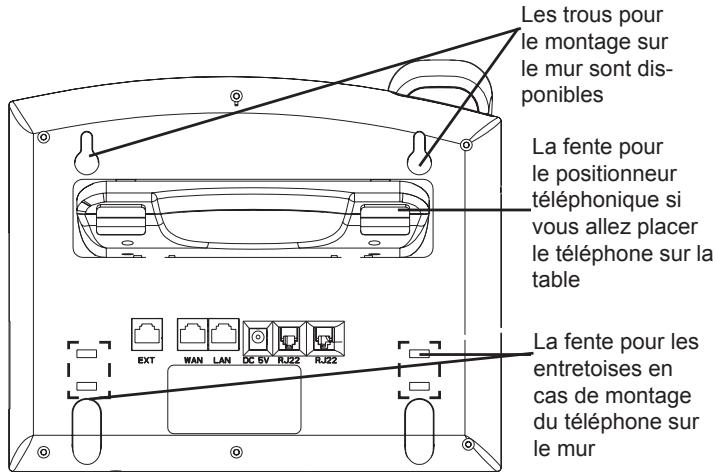

Installation du téléphone (montage sur le mur):

1. Fixez les deux embouts dans la fente au dos du téléphone pour le montage mural.
2. Joindre le téléphone au mur par le trou du support mural.

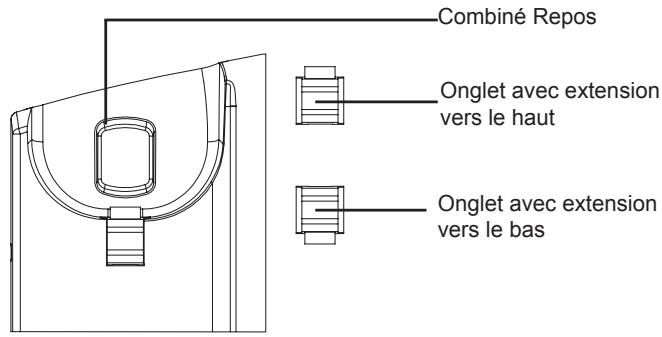

3. Tirez la languette du support du combiné. (Voir figure ci-dessous)
4. Faire pivoter l'onglet et branchez-le dans la fente, avec l'extension jusqu'au tenant le casque d'écoute alors que le téléphone est monté sur le mur. (Voir figure ci-dessous)

Installation du téléphone (positionneur téléphonique)

Pour installer le téléphone sur la table avec le positionneur du téléphone, joignez ce dernier à la base du téléphone où il y a une fente.

(Moitié supérieure, une partie du bas).

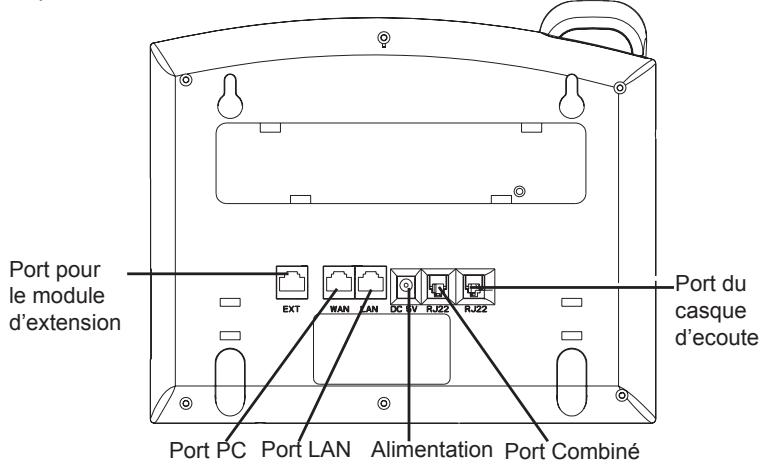

Connecter le telephone:

Reportez-vous à l'illustration ci-dessous en suivant les instructions d'installation.

Pour installer le GXP2120/2110, suivez les instructions ci-dessous :

1. Connectez le combiné et le boîtier de téléphone principal avec le câble téléphonique.
2. Connecter le port LAN de votre téléphone au port RJ-45 d'un concentrateur / commutateur ou un routeur (côté LAN du réseau) à l'aide du câble Ethernet.
3. Connectez la fiche de sortie 5V DC à la prise d'alimentation sur le téléphone, branchez l'adaptateur dans une prise électrique.
4. Le LCD va afficher les informations de provisionnement ou de mise à jour du firmware. Avant de continuer, veuillez patienter jusqu'à ce que la date/heure s'affiche.
5. En utilisant le serveur web intégré du téléphone ou le menu de configuration du téléphone, vous pouvez le configurer en utilisant soit une IP statique ou DHCP.

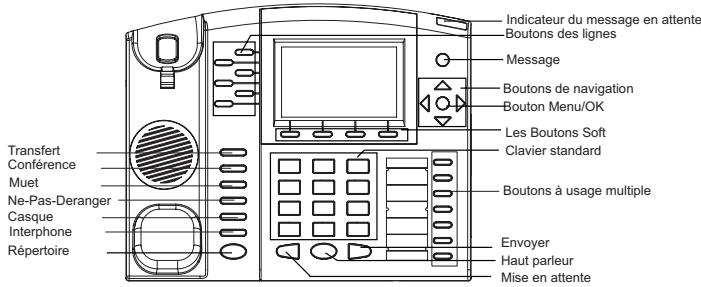

Conseils d'utilisation du clavier :

GXP2120 GXP2110

1. Pour accéder au MENU, appuyez sur le bouton circulaire MENU.
2. Naviguez dans le menu en utilisant les boutons HAUT/BAS et GAUCHE/DROITE.
3. Appuyez sur le bouton circulaire MENU pour confirmer la sélection.
4. Supprimer une entrée en appuyant sur le bouton MUET.
5. Le téléphone quitte automatiquement le mode MENU quand il y a un appel entrant, le téléphone est décroché, ou lorsque le mode MENU est laissé inactif pendant 20 secondes.

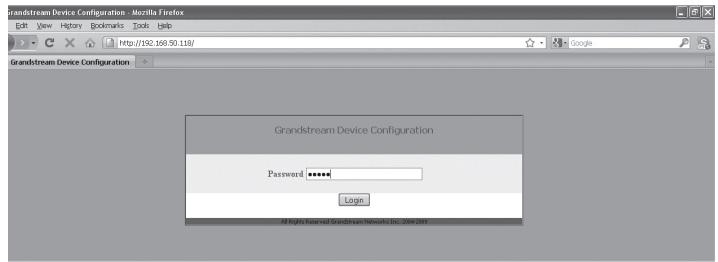

Configurer le GXP2120/2110 en utilisant le navigateur web :

1. Vérifiez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton MENU pour aller dans le menu du téléphone.
3. Appuyez sur le bouton «Flèche vers le bas » jusqu'à “Statut” et appuyez sur la touche MENU pour afficher l'adresse IP.
4. Tapez l'adresse IP du téléphone dans votre navigateur PC.
5. Le mot de passe d'administrateur par défaut est «admin», le mot de passe utilisé par défaut est “123”.

Configurer le GXP2120/2110 en utilisant le clavier:

1. Assurez-vous que le téléphone est libre
2. Appuyez sur le bouton "MENU" pour accéder au MENU pour configurer le téléphone.
3. Sélectionnez Menu -> Config, pour configurer les paramètres du Proxy SIP, Proxy Sortant, Nom d'utilisateur SIP, Nom d'authentification SIP, mot de passe SIP.
4. Suivez les options du menu pour configurer les fonctionnalités de base du téléphone - par exemple : l'adresse IP si vous utilisez une adresse IP statique. Pour plus de détails, veuillez vérifier le manuel d'utilisation de la série GXP.
5. Veuillez contacter votre Fournisseur d'accès Internet pour les paramètres supplémentaires qui peuvent être nécessaires pour configurer le téléphone.

GXP2110/2120 EXT MODULE d'extension

Le module GXP2110/2120EXT est une solution idéale pour les environnements d'entreprise occupés qui cherchent à ajouter la capacité de recevoir et acheminer les appels de manière efficace. Chaque module d'extension dispose de 56 touches programmables. Le téléphone GXP prend en charge jusqu'à deux modules EXT, ajoutant 112 extensions téléphoniques entièrement programmées pour le téléphone.

Note: Le module d'extension est un accessoire supplémentaire pour le GXP2120/2110 et n'est pas inclus dans la boîte.

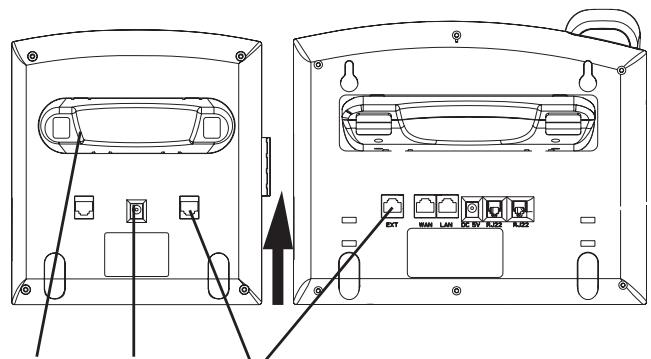

Installation du module d'extension pour le GXP2110/2120

Positionneur de l'extension

Alimentation

Port de connexion de l'extension

Installation

1. Fixez le positionneur sur le module d'extension
2. Connectez le module d'extension au téléphone principal en le glissant dans le support du côté du téléphone.
3. Connectez le module d'extension au GXP à l'aide du câble fourni.
4. Connectez le module d'extension sur une prise électrique en utilisant l'adaptateur secteur universel fourni.

1. Connectez-vous sur l'interface de configuration web du GXP pour configurer les touches multifonction sur le module d'extension
2. Cliquez sur "EXT1" ou "EXT2" selon le module d'extension que vous souhaitez configurer.
3. Configurez les touches multifonction pour l'application désirée : Speed Dial, BLF, Eventlist BLF, ou Présence Watcher.

Note : Pour le manuel d'utilisation détaillé, veuillez le télécharger à partir de : http://www.grandstream.com/support/gxp_series/general/gxp_support.html
