MANUALE UTENTE GXP285 1-LINE GRANDSTREAM

Fax: [phone]

www.grandsstream.com

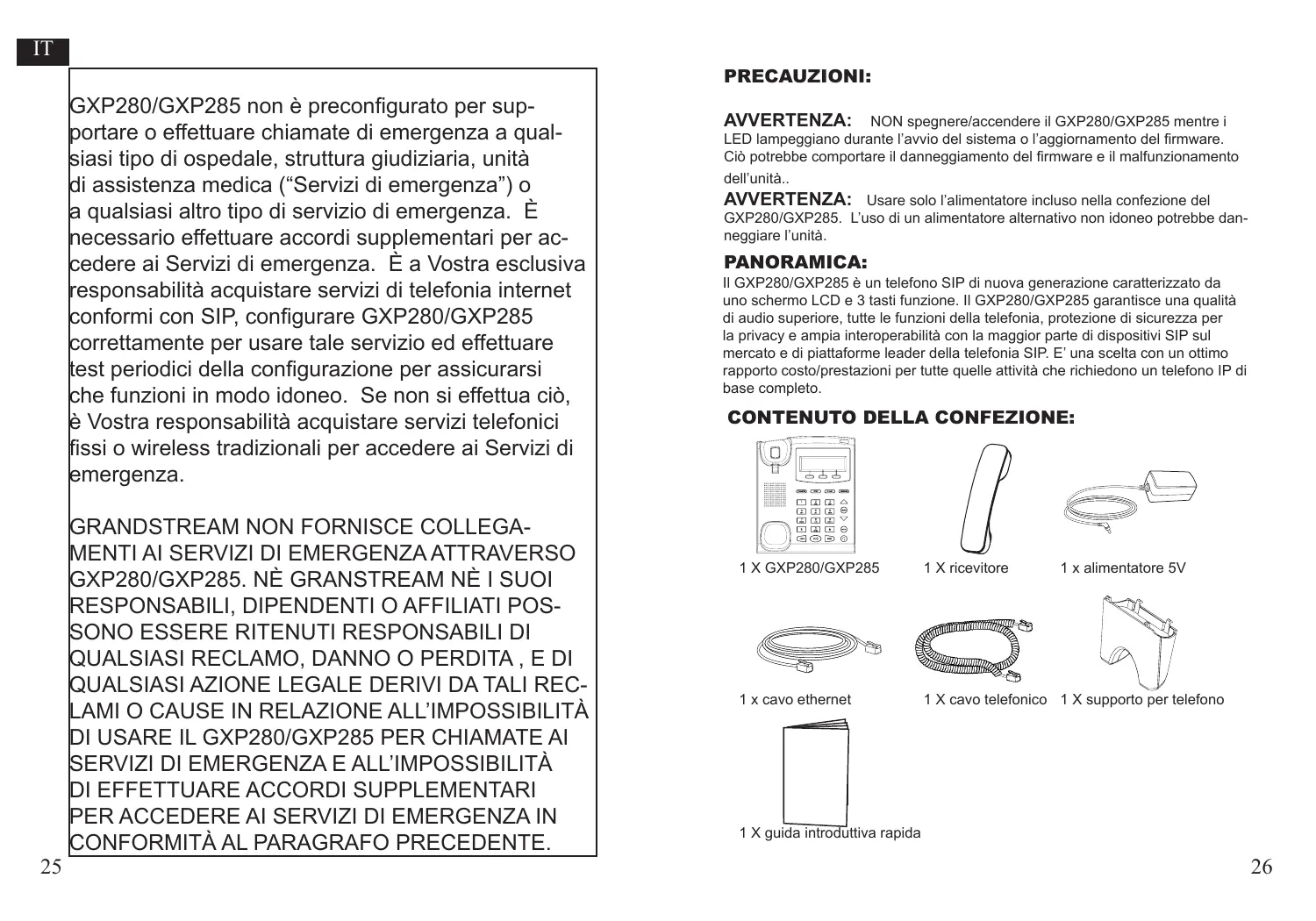

GXP280/GXP285 non è preconfigurato per supportare o effettuare chiamate di emergenza a qual-siasi tipo di ospedale, struttura giudiziaria, unità di assistenza medica ("Servizi di emergenza") o a qualsiasi altri tipo di servizio di emergenza. è necessario effettuare accordi supplementari per accedere ai Servizi di emergenza. è a Vostra escludiva responsabilità acquistare servizi di telecomia internet conformi con SIP, configurare GXP280/GXP285 correttamente per usare tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo idoneo. Se non si effettuacisione Vostra responsabilità acquistare servizi telefonici fissi o wireless tradizzionali per accedere ai Servizi di emergenza.

GRANDSTREAM NON FORNISCE COLLEGA-MENTI AI SERVIZI DI EMERGENZA ATTRAVERSO GXP280/GXP285. NE GRANSTREAM NÈ I SUOI RESPONSABILI, DIPENDENTI O AFFILIATI POSSONO ESSERE RITENUTI RESPONSABILI DI QUALSIASI RECLAMO, DANNO O PERDITA, E DI QUALSIASI AZIONE LEGALE DERIVI DA TALI RECLAMI O CAUSE IN RELAZIONE ALL'IMPOSSIBILITA DI USARE IL GXP280/GXP285 PER CHIAMATE AI SERVIZI DI EMERGENZA E ALL'IMPOSSIBILITA DI EFFETTUARE ACCORDI SUPPLEMENTARI PER ACCEDERE AI SERVIZI DI EMERGENZA IN CONFORMITA AL PARAGRAFO PRECEDENTE.

PRECAUZIONI:

AVVERTENZA: NON spegnere/accendere il GXP280/GXP285 perché i LED lampeggiano durante l'avvio del sistema o l'aggiornamento del firmware. Ciò potrebbe comportare il danneggiamento del firmware e il malfunzionamento dell'unità..

AVVERTENZA: Usare solo l'alimentatore incluso nella confezione del GXP280/GXP285. L'uso di un alimentatore alternative non idoneo potrebbe danneggiare l'unità.

PANORAMICA:

Il GXP280/GXP285 è un Telefono SIP di nuova generatione caratterizzato da uno schermo LCD e 3 tasti funzione. Il GXP280/GXP285 garantisce una qualità di audio superiore, tutte le funzioni della Telefonia, protezione di sicurezza per la privacy e ampia interoperabilità con la maggior parte di dispositivi SIP sul mercato e di piattaforme leader della Telefonia SIP. E' una scelta con un ottimo rapporto costo/prestazioni per tutte delle attività che richiedono un Telefono IP di base completto.

CONTENUTO DELLA CONFEZIONE:

1X GXP280/GXP285

1 X ricevitore

1 x alimentatore 5V

1 x cavo ethernet

1 X cavo Telefonico

1 X supporto per Telefono

1 X guida introductiva rapida

MONTAGGIO TELEFONO:

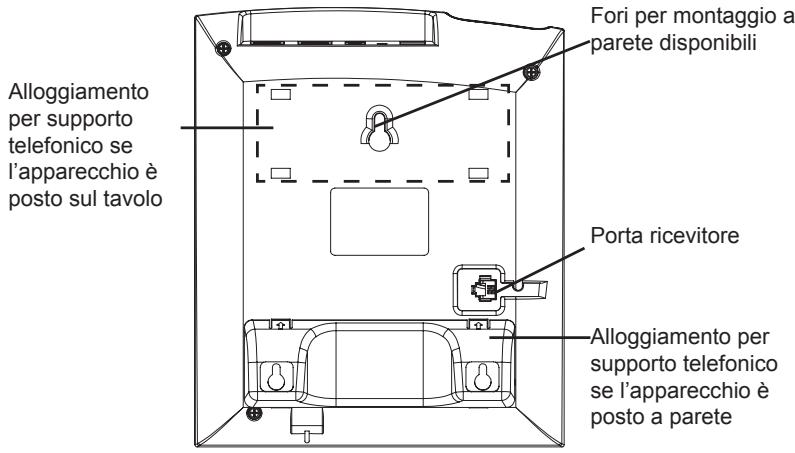

Installazione del telefono (montaggio a parete):

1. Fissare il supporto del Telefono alla base del Telefono con i distanziali per il supporto a parete.
2. Fissare il Telefono alla parete attraverso il foro di montaggio a parete.

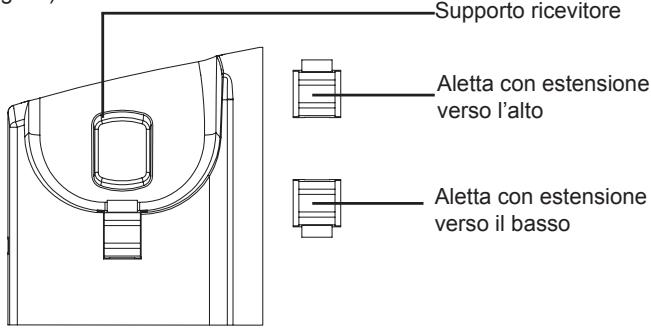

3. Estrarre l'alletta dal ricevitore. (Si veda la figura di seguito)
4. Ruotare l'alletta e riposizionarla nell'alloggiamento con l'estensione verso l'alto in modo da poter sostenere il Telefono nelle è montato a parete. (Si veda la figura di seguito)

Installazione del telefono (supporto Telefono):

Per installare il Telefono sul ravolo con il supporto Telefono, fissare il supporto alla base del Telefono dove si trovava un alloggiamento per tale supporto. (metà superiore, parte inferiore).

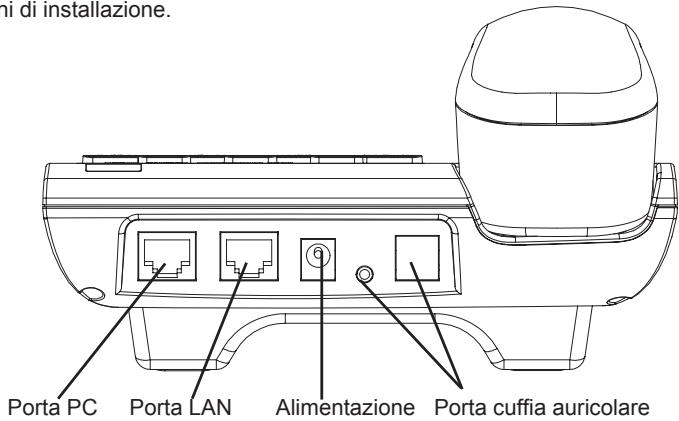

CONNECTION DEL TELEFONO:

Fare riferimento all'illustrazione riportata di seguito quando si seguono le istruzioni di installation.

Per impostare il GXP280/GXP285, seguire la seguente procedura:

1. Collegare il ricevitore e il case principale del Telefono con il cavo Telefonico.
2. Collegare la porta LAN del Telefono alla presa RJ-45 di un hub o di un router (lato LAN del router) using an avo ethernet.
3. Collegare il jack dell'alimentatore all'uscita 5V CC sul Telefono; collegare l'alimentatore a una presa elettrica.
4. L'LCD visualizzera le informazioni relative allo stato dell'apparecchio o all'aggiornamento del firmware. Prima di continuare, attendere che il display visualizzi data/ora.
5. Usando il server web del Telefono o il menu di configurazione del tastierino numero, è possible inoltre configurare il Telefono using o un IP statico o un DHCP.

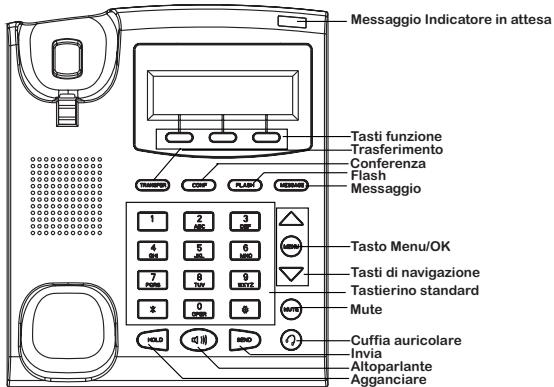

Consigli per l'uso del tastierino:

1. Per accedere al MENU, premere il pulsante circolare MENU.
2. Muoversi nel menu using i pulsanti UP/DOWN e LEFT/RIGHT.
3. Premere il pulsante circolare MENU, per confermare una scelta effettuata nel menu.
4. Cancellare un'immissione premendo il pulsante MUTE.
5. Il Telefono esce automaticamente alla modalità MENU quando arrivava una chiamata, quando il Telefono è sganciato o quando la modalità MENU non è usata per 20 sec.

CONFIGURAIZIONE DEL TELEFONO:

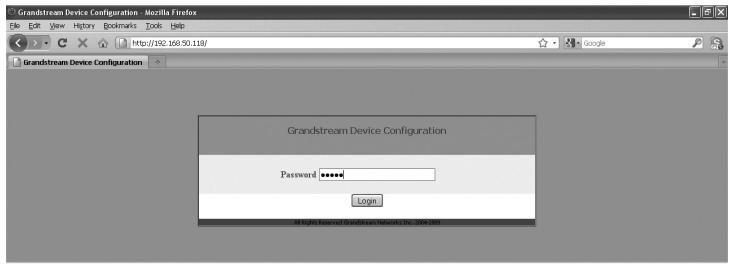

Configurazione del GXP280/GXP285 mediante un browser web:

1. Assicurarsi che il Telefono sia acces e collegato a internet.
2. Premere il pulsante MENU per accedere al menu del Telefono.
3. Premere la freccia "giu" per portarsi su "Stato" e premere il pulsante MENU per visualizzare l'indirizzo IP.
4. Digitare l'indirizzo IP del Telefono nel browser del vosto PC.
5. La password amministratore predefinita è "admin"; la password predefinita per l'utente finale è "123".

Configurazione del GXP280/GXP285 mediante il tastierino:

1. Assicurarsi che il Telefono sia in stato di attesa (modalità idle).
2. Premere il pulsante "MENU" per accedere al tastierino MENU per configurare il Telefono.
3. Selezionare MENU->Config, per configurare le impostazioni SIP Proxy, Proxy in uscita, SIP User ID, SIP Aut ID, SIP Password.
4. Seguire les opzioni del MENU per configurare le impostazioni di base del telemoto - ad esempio: l'indirizzo IP se si usa un IP statico. Per ulteri informazioni, consultare il manuale utente della serie GXP.
5. Contattare il vostro ITSP (fornitore servizi di telecomia internet) per le impostazioni supplementari che possono essere necessarie per la configurazione del Telefono.

Note: Scaricare il manuale utente dettagliato da: http://www.grandstream.com/support/gxp_series/general/gxp_support.html
