INSTRUKCJA OBSŁUGI 78157 Sthor

4. gniazdo ładowania

5. zatrzask popychacza

10. kontrolka ładowania

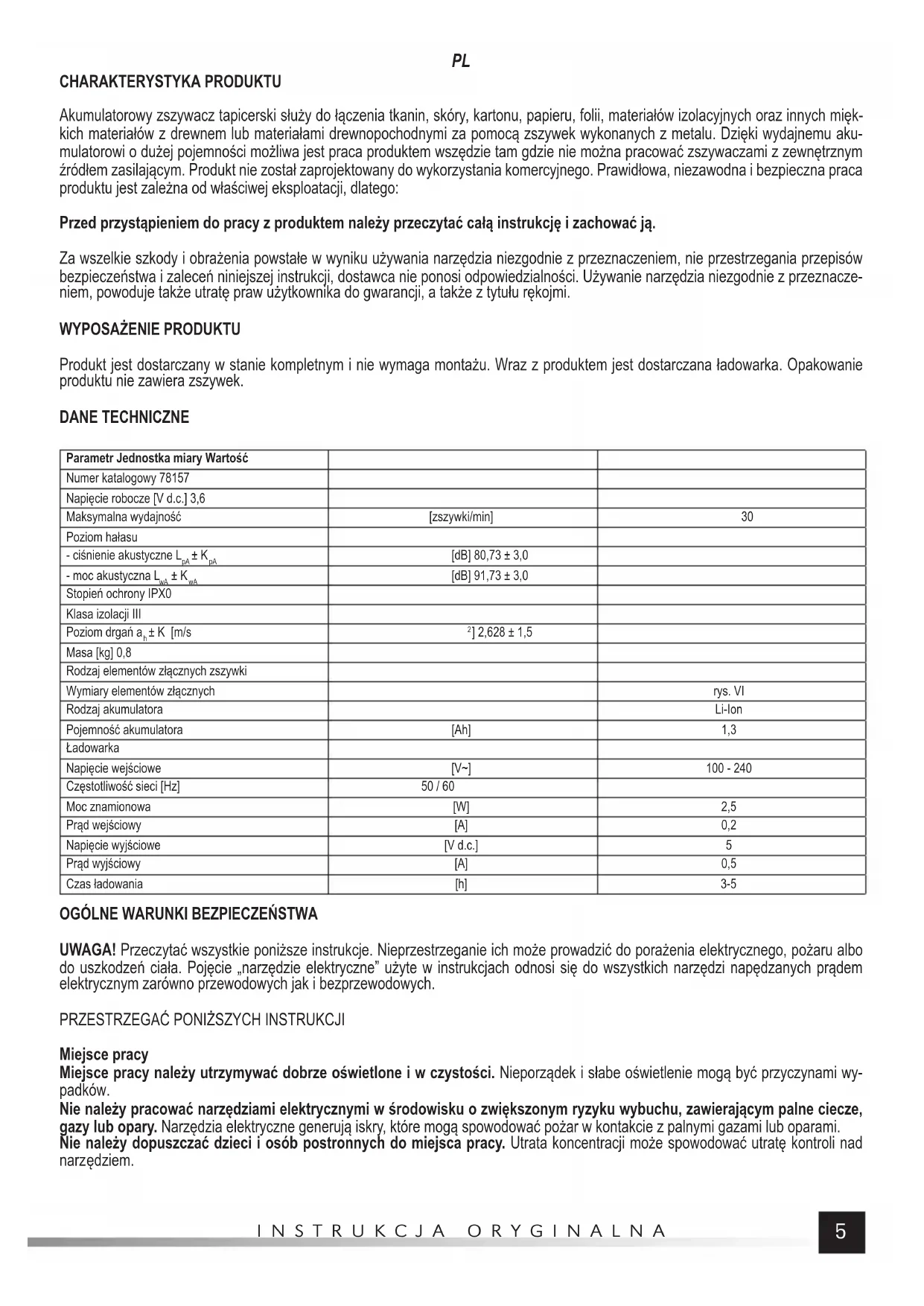

CHARAKTERYSTYKA PRODUKTU Akumulatorowy zszywacz tapicerski służy do łączenia tkanin, skóry, kartonu, papieru, folii, materiałów izolacyjnych oraz innych mięk- kich materiałów z drewnem lub materiałami drewnopochodnymi za pomocą zszywek wykonanych z metalu. Dzięki wydajnemu aku- mulatorowi o dużej pojemności możliwa jest praca produktem wszędzie tam gdzie nie można pracować zszywaczami z zewnętrznym źródłem zasilającym. Produkt nie został zaprojektowany do wykorzystania komercyjnego. Prawidłowa, niezawodna i bezpieczna praca produktu jest zależna od właściwej eksploatacji, dlatego: Przed przystąpieniem do pracy z produktem należy przeczytać całą instrukcję i zachować ją. Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznacze- niem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu rękojmi.

WYPOSAŻENIE PRODUKTU

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem jest dostarczana ładowarka. Opakowanie produktu nie zawiera zszywek. DANE TECHNICZNE Parametr Jednostka miary Wartość Numer katalogowy 78157 Napięcie robocze [V d.c.] 3,6 Maksymalna wydajność [zszywki/min] 30 Poziom hałasu - ciśnienie akustyczne L

[dB] 80,73 ± 3,0 - moc akustyczna L

[dB] 91,73 ± 3,0 Stopień ochrony IPX0 Klasa izolacji III Poziom drgań a

] 2,628 ± 1,5 Masa [kg] 0,8 Rodzaj elementów złącznych zszywki Wymiary elementów złącznych rys. VI Rodzaj akumulatora Li-Ion Pojemność akumulatora [Ah] 1,3 Ładowarka Napięcie wejściowe [V~] 100 - 240 Częstotliwość sieci [Hz] 50 / 60 Moc znamionowa [W] 2,5 Prąd wejściowy [A] 0,2 Napięcie wyjściowe [V d.c.] 5 Prąd wyjściowy [A] 0,5 Czas ładowania [h] 3-5

OGÓLNE WARUNKI BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała. Pojęcie „narzędzie elektryczne” użyte w instrukcjach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych jak i bezprzewodowych.

PRZESTRZEGAĆ PONIŻSZYCH INSTRUKCJI

Miejsce pracy Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wy- padków. Nie należy pracować narzędziami elektrycznymi w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Narzędzia elektryczne generują iskry, które mogą spowodować pożar w kontakcie z palnymi gazami lub oparami. Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli nad narz ędziem.PL INSTRUKCJA ORYGINALNA

Bezpieczeństwo elektryczne Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki. Nie wolno stoso- wać żadnych adapterów w celu przystosowania wtyczki do gniazdka. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym. Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko pora- żenia prądem elektrycznym. Nie należy narażać narzędzi elektrycznych na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza narzędzia elektrycznego zwiększa ryzyko porażenia prądem elektrycznym. Nie przeciążać kabla zasilającego. Nie używać kabla zasilającego do noszenia, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami. Uszkodze- nie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku pracy poza pomieszczeniami zamkniętymi nale ży używać przedłużaczy przeznaczonych do pracy poza po- mieszczeniami zamkniętymi. Użycie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym. W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasila- nia należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Bezpieczeństwo osobiste Przystępuj do pracy w dobrej kondycji fizycznej i psychicznej. Zwracaj uwagę na to, co robisz. Nie pracuj będąc zmęczonym lub pod wpływem leków lub alkoholu. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych obrażeń ciała. Używaj środków ochrony osobistej. Zawsze zakładaj gogle ochronne. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych obrażeń ciała. Unikaj przypadkowego włączenia narzędzia. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłącze- niem narzędzia do sieci elektroenergetycznej. Trzymanie narzędzia z palcem na włączniku lub podłączanie narzędzia elektryczne- go, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych obrażeń ciała. Przed włączeniem narzędzia elektrycznego usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych obrażeń ciała. Utrzymuj równowagę. Przez cały czas utrzymuj odpowiednią postawę. Pozwoli to na łatwiejsze zapanowanie nad narzędziem elektrycznym w przypadku niespodziewanych sytuacji podczas pracy. Stosuj odzież ochronną. Nie zakładaj luźniej odzieży i biżuterii. Utrzymuj włosy, odzież i rękawice robocze z dala od rucho- mych części narzędzia elektrycznego. Luźna odzież, biżuteria lub długie włosy mogą zaczepić o ruchome części narzędzia. Stosuj odciągi pyłu lub pojemniki na pył, jeśli narzędzie jest w takie wyposażone. Zadbaj o to, aby je poprawnie podłączyć. Użycie odciągu pyłu zmniejsza ryzyko poważnych obrażeń ciała. Ostrożność w używaniu elektronarzędzia Przed włożeniem baterii akumulatorów należy się upewnić, czy włącznik jest w pozycji „wyłączony”. Wkładanie baterii akumu- latorów do elektronarzędzia, gdy włącznik jest w pozycji „załączony,” może spowodować wypadki. Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki przeznaczonej do jednego typu baterii akumu- latorów, do ładowania innego typu baterii akumulatorów może być przyczyną pożaru. Należy używać elektronarzędzi wyłącznie z baterią akumulatorów określoną przez producenta. Użycie innej baterii akumulato- rów może być przyczyną obrażeń lub pożaru. W czasie, gdy bateria akumulatorów nie jest używana, należy ją przechowywać z dala od metalowych przedmiotów takich, jak spinacze do papieru, monety, gwoździe, śruby, lub inne małe metalowe elementy, które mogą zewrzeć zaciski. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar. W niekorzystnych warunkach, z akumulatora może wydostać się ciecz; należy unikać z nią kontaktu. Jeżeli przypadkowo na- stąpi zetknięcie się z cieczą, należy przemyć wodą. Jeżeli ciecz trafi do oczu, należy szukać pomocy medycznej. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia. Naprawy Naprawiaj narzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy narzędzia elektrycznego.

SZCZEGÓLNE WARUNKI BEZPIECZEŃSTWA

Zawsze przyjmować, że narzędzie zawiera elementy złączne. Chwytanie narzędzia bez należytej uwagi może skutkować niespo- dziewanym wystrzeleniem elementu złącznego i urazem. Nie kierować narzędzia w swoją stronę ani w stronę nikogo innego w pobliżu. Nieoczekiwane naciśnięcie spustu spowoduje wystrzelenie elementu złącznego powodując uraz. Nie uruchamiać narzędzia dopóki narzędzie nie jest pewnie umieszczone na obrabianym przedmiocie. Jeżeli narzędzie nie ma kontaktu z obrabianym przedmiotem, element złączny może odbić się od miejsca docelowego. Odłączyć narzędzie od zasilania w przypadku zacięcia elementu złącznego w narzędziu. Podczas usuwania zaciętego elementu złącznego, narzędzie może zostać przypadkowo aktywowane jeżeli jest włączone. Zachować uwagę podczas usuwania zaciętego elementu złącznego. Mechanizm może być ściśnięty i element złączny może być uwolniony ze znaczną siłą podczas usuwania zacięcia.PL INSTRUKCJA ORYGINALNA

Nie używać narzędzia do mocowania kabli elektrycznych. Narzędzie nie zostało zaprojektowane do instalacji kabli elektrycznych i może uszkodzić izolację kabli elektrycznych powodując zagrożenie porażeniem elektrycznym lub zagrożenie pożarem.

PRZYGOTOWANIE DO PRACY

Uwaga! Wszystkie czynności opisane w tym rozdziale należy wykonywać przy odłączonym napięciu zasilającym. Należy się upewnić, że włącznik znajduje się w pozycji „wyłączony - O” (V). Instrukcje bezpieczeństwa ładowania akumulatora Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładują- cej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie po żaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie koniecz- ności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej! Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-ion (litowo – jonowe) nie wykazują tzw. “efekt pamięciowego”, co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumu- latora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nieodwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia. Przechowywanie akumulatora Aby wydłużyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przy- padku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie. W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowa- nia zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem. W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów. Transport akumulatorów Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może trans- portować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifikacjach. Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z na- rzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transpor- tu materiałów niebezpiecznych. Ładowanie akumulatora Uwaga! Przed ładowaniem należy odłączyć ładowarkę od sieci elektrycznej przez wyciągnięcie jej z gniazdka. Ponadto należy oczyścić styki wtyczki ładowarki jak i gniazda ładowania produktu. Należy do tego celu użyć strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Nie stosować do czyszczenia ostrych lub metalowych przedmiotów. Podłączyć wtyczkę kabla do ładowarki, następnie podłączyć wtyczkę kabla do gniazda produktu (II). Wtyczki zostały tak zaprojektowa- ne, że możliwe jest ich tylko poprawne podłączenie do gniazd. Nie należy używać nadmiernej siły przy podłączeniu wtyczek do gniazd. Jeżeli wtyczka nie pasuje do gniazda należy zmienić jej położenie. Podłączyć ładowarkę do gniazdka sieci. Produkt posiada kontrolkę ładowania. Jeżeli kontrolka zaczyna świecić podczas pracy na czerwono oznacza to, że akumulator pro- duktu wymaga naładowania. Jeżeli kontrolka świeci się na zielono, światłem stałym, oznacza to, że akumulator jest w pełni naładowany. Odłączyć ładowarkę od gniazdka sieci elektrycznej, następnie odłączyć wtyczkę kabla od produktu i od ładowarki.PL INSTRUKCJA ORYGINALNA

Uwaga! W trakcie ładowania nie jest możliwe korzystanie z produktu. Podczas ładowania może się nagrzewać rękojeść produktu oraz obudowa ładowarki, jest to zjawisko normalne. Uzupełnianie i wymiana zszywek Uwaga! Podczas wymiany i uzupełniania zszywek nie należy przyciskać spustu. Odwrócić produkt. Nacisnąć jednocześnie oba zatrzaski popychacza zszywek i wysunąć popychacz z magazynka (III). Z magazynka usunąć zszywki. Sprawdzić czy w magazynku nie pozostały żadne pojedyncze zszywki lub zanieczyszczenia. Przed instalacją nowych zszywek należy całkiem oczyścić magazynek. Zainstalować nowy pakiet zszywek, wsuwając go do magazynka (III). Część otwarta pakietu zszywek musi być skierowana ku dołowi narzędzia. Zszywki należy zawsze instalować w postaci pojedynczego pakietu. Zabroniona jest instalacja pojedynczych zszywek oraz dokładanie jednego pakietu do drugiego. Należy instalować tylko zszywki o rozmiarach podanych w tabeli z danymi technicznymi. Nieprzestrzeganie powyższych zasad może doprowadzić do zacięć zszywek w mechanizmie zszywacza, a także może doprowadzić do uszkodzenia zszywacza. Wsunąć popychacz zszywek i upewnić się, że zadziałały oba zatrzaski, a popychacz nie cofnie się samoistnie podczas pracy (IV). PRACA PRODUKTEM Uwaga! Przed rozpoczęciem właściwej pracy zaleca się dokonać prób na materiale odpadowym. Chwycić produkt za rękojeść w taki sposób aby nie nacisnąć spustu. Włącznik produktu przestawić w pozycję „włączony – I”. Przyłożyć podstawę produktu do złączanych materiałów i lekko docisnąć (VI). Spowoduje to cofnięcie bezpiecznika i przygotuje produkt do działania. Nacisnąć spust, spowoduje to wbicie pojedynczej zszywki w złączane materiały. Zwolnić nacisk na spust. Unieść zszywacz i przestawić go w nowe miejsce wbicia zszywek, powtórzyć procedurę wbijania zszywki. Po zakończonej pracy przestawić włącznik w pozycję „wyłączony – O”, a następnie opróżnić magazynek z pozostałych zszywek. Uwaga! W przypadku wbijania zszywek w miękkie drewno (np. sosna, świerk) zaleca się nie dociskać zbyt silnie zszywacza do podłoża. Może to spowodować odciśnięcie śladów w drewnie. Uwaga! Zszywacz nie posiada regulacji siły wbijania zszywek. Jeżeli zszywka nie jest wbita całkowicie, oznacza to zbyt twarde mate- riały w które jest wbijana zszywka. W takim wypadku należy zmienić materiały lub zszywacz. Usuwanie zacięć Jeżeli nastąpi zacięcie zszywki należy, należy w pierwszej kolejności odłączyć zasilanie produktu przez przestawienie włącznika w pozycję „wyłączony – O”. Kierując wylot zszywek od siebie oraz od innych osób lub zwierząt. Wysunąć popychacz magazynka. Usunąć pakiet zszywek, a następnie usunąć zacięcie. W trakcie usuwania zacięcia należy zachować ostrożność, żeby nie uszkodzić mechanizmu wbijania zszywek. Do usuwania zacięcia nie używać ostrych i twardych narzędzi. Po usunięciu zacięcia zainstalować zszywki w magazynku i dokonać próby pracy na materiale odpadowym. Uwagi dodatkowe Zszywacz nie jest przeznaczony do prac budowalnych. Nie można nim instalować materiałów konstrukcyjnych. Należy unikać naciskania spustu przy pustym magazynku, czyli tzw. „strzelania na sucho”. Nie przestrzeganie tej zasady może dopro- wadzić do szybszego zużycia mechanizmu wbijania zszywek, co spowoduje nieprawidłową pracę produktu. W czasie pracy stosować regularne przerwy. Nie przekraczać znamionowej wydajności produktu. Nie wolno dopuścić do przeciążenia narzędzia, temperatura powierzchni zewnętrznych nigdy nie może przekroczyć 60

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji. Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia na- rzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych wa- runkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elek- trycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrze- nia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domon-PL INSTRUKCJA ORYGINALNA

tować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.GB ORIGINAL INSTRUCTIONS

TOYA S.A. ul. Sołtysowicka 13 - 15

05 - 831 Młochów k. Nadarzyna

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby: Akumulatorowy zszywacz tapicerski 3,6 V d.c., 30/min; nr kat. 78157 do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami: EN 60745-1:2009 + A11:2010 EN 60745-2-16:2010 EN 55014-1:2006 + A1:2009 + A2:2011 EN 55014-2:2015 i spełniają wymagania dyrektyw: 2006/42/WE Maszyny i urządzenia bezpieczeństwa 2014/30/UE Kompatybilność elektromagnetyczna 2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji Dwie ostatnie cyfry roku, w którym wprowadzono oznaczenie CE: 18 Rok budowy / produkcji: 2018 (nazwisko i podpis osoby upoważnionej) 0118/78157/EC/2018 (miejsce i data wystawienia) Wrocław, 2018.01.02 Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej: Tomasz Zych TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska
