BEDIENUNGSANLEITUNG 78157 Sthor

5. Magazinschieber-Verschluss

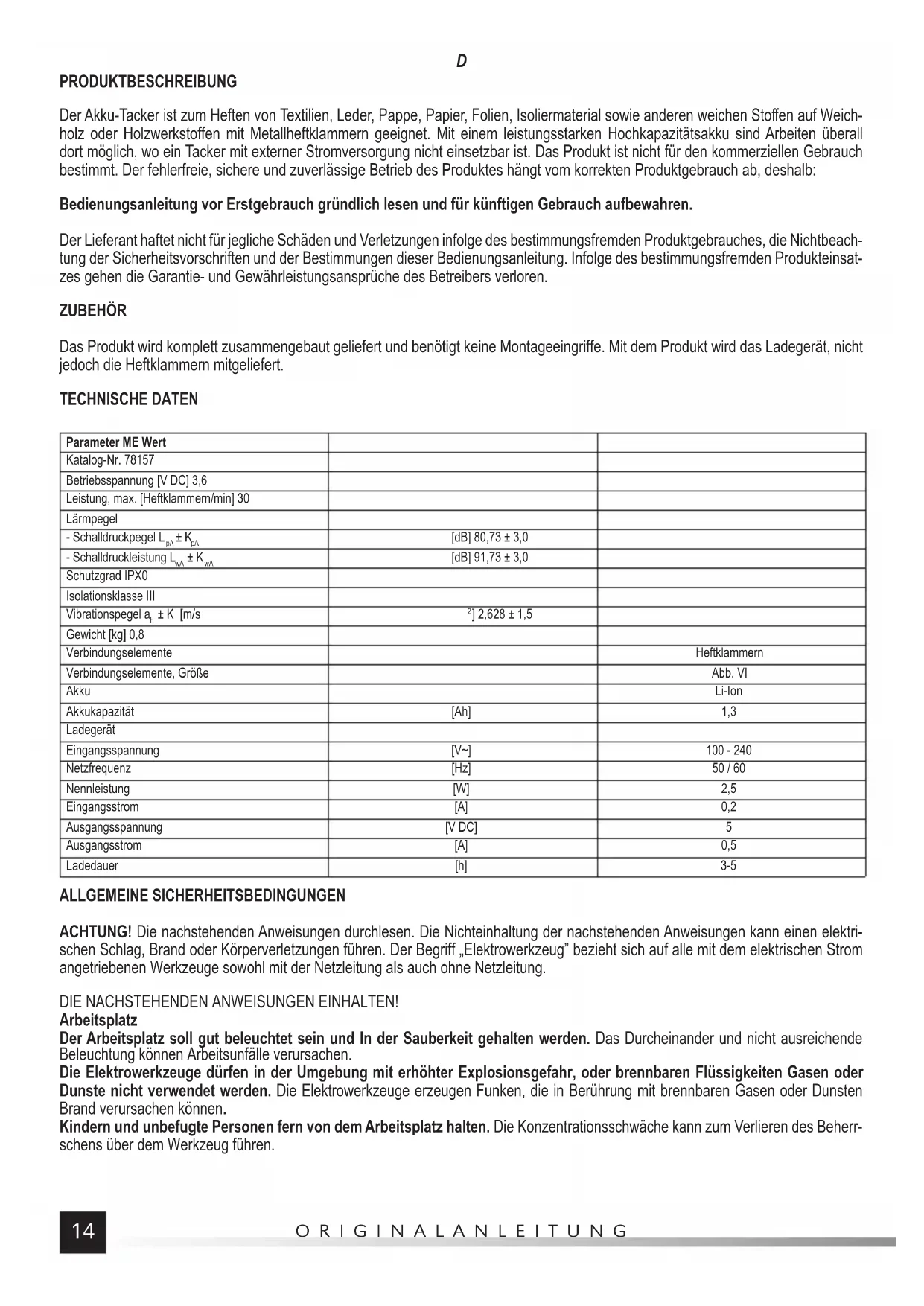

PRODUKTBESCHREIBUNG Der Akku-Tacker ist zum Heften von Textilien, Leder, Pappe, Papier, Folien, Isoliermaterial sowie anderen weichen Stoffen auf Weich- holz oder Holzwerkstoffen mit Metallheftklammern geeignet. Mit einem leistungsstarken Hochkapazitätsakku sind Arbeiten überall dort möglich, wo ein Tacker mit externer Stromversorgung nicht einsetzbar ist. Das Produkt ist nicht für den kommerziellen Gebrauch bestimmt. Der fehlerfreie, sichere und zuverlässige Betrieb des Produktes hängt vom korrekten Produktgebrauch ab, deshalb: Bedienungsanleitung vor Erstgebrauch gründlich lesen und für künftigen Gebrauch aufbewahren. Der Lieferant haftet nicht für jegliche Schäden und Verletzungen infolge des bestimmungsfremden Produktgebrauches, die Nichtbeach- tung der Sicherheitsvorschriften und der Bestimmungen dieser Bedienungsanleitung. Infolge des bestimmungsfremden Produkteinsat- zes gehen die Garantie- und Gewährleistungsansprüche des Betreibers verloren. ZUBEHÖR Das Produkt wird komplett zusammengebaut geliefert und benötigt keine Montageeingriffe. Mit dem Produkt wird das Ladegerät, nicht jedoch die Heftklammern mitgeliefert. TECHNISCHE DATEN Parameter ME Wert Katalog-Nr. 78157 Betriebsspannung [V DC] 3,6 Leistung, max. [Heftklammern/min] 30 Lärmpegel - Schalldruckpegel L

[dB] 80,73 ± 3,0 - Schalldruckleistung L

] 2,628 ± 1,5 Gewicht [kg] 0,8 Verbindungselemente Heftklammern Verbindungselemente, Größe Abb. VI Akku Li-Ion Akkukapazität [Ah] 1,3 Ladegerät Eingangsspannung [V~] 100 - 240 Netzfrequenz [Hz] 50 / 60 Nennleistung [W] 2,5 Eingangsstrom [A] 0,2 Ausgangsspannung [V DC] 5 Ausgangsstrom [A] 0,5 Ladedauer [h] 3-5 ALLGEMEINE SICHERHEITSBEDINGUNGEN ACHTUNG! Die nachstehenden Anweisungen durchlesen. Die Nichteinhaltung der nachstehenden Anweisungen kann einen elektri- schen Schlag, Brand oder Körperverletzungen führen. Der Begriff „Elektrowerkzeug” bezieht sich auf alle mit dem elektrischen Strom angetriebenen Werkzeuge sowohl mit der Netzleitung als auch ohne Netzleitung. DIE NACHSTEHENDEN ANWEISUNGEN EINHALTEN! Arbeitsplatz Der Arbeitsplatz soll gut beleuchtet sein und In der Sauberkeit gehalten werden. Das Durcheinander und nicht ausreichende Beleuchtung können Arbeitsunfälle verursachen. Die Elektrowerkzeuge dürfen in der Umgebung mit erhöhter Explosionsgefahr, oder brennbaren Flüssigkeiten Gasen oder Dunste nicht verwendet werden. Die Elektrowerkzeuge erzeugen Funken, die in Berührung mit brennbaren Gasen oder Dunsten Brand verursachen können. Kindern und unbefugte Personen fern von dem Arbeitsplatz halten. Die Konzentrationsschwäche kann zum Verlieren des Beherr- schens über dem Werkzeug führen.D ORIGINALANLEITUNG

Elektrische Sicherheit Leitungsstecker muss an die Netzsteckdose passen. Der Stecker darf nicht modifiziert werden. Keine Adapter zur Anpassung des Leitungssteckers an die Netzsteckdose verwenden. Der nicht modifizierte Leitungsstecker, der genau an die Netzsteckdose passt vermindert die Gefahr des elektrischen Schlages. Den Kontakt mit geerdeten Flächen wie Rohre, Heizkörper, Kühlschränke vermeiden. Die Körpererdung erhöht das Risiko des elektrischen Schlages. Die Elektrowerkzeuge dürfen dem Einfluss von atmosphärischen Niederschlägen oder Der Feuchtig- keit nicht ausgesetzt werden. Wasser und Feuchtigkeit, die in das Innere des Elektrowerkzeuges eindringen, erhöhen die Gefahr des elektrischen Schlages. Den Netzkabel nicht überlasten. Die Netzkabel nicht zum Tragen, Abschalten und Einschalten des Leitungssteckers zum Netzsteckdose verwenden. Den Kontakt des Leitungskabels mit der Wärme, Öl, scharfen Kanten und beweglichen Teilen vermeiden. Beschädigung des Leitungskabels erhöht die Gefahr des elektrischen Schlages. Be idem Einsatz außerhalb der geschlossener Räumen sollen für Außen geeignete Verlängerungsschnüre verwendet werden. Die Verwendung der geeigneten Verlängerungsschnüre vermindert die Gefahr des elektrischen Schlages. In dem Fall, wenn der Einsatz des Elektrowerkzeuges in einem feuchten Umfeld unvermeidlich ist, dann muss man als Schutz vor der Spannung der Stromversorgung ein Differentialstromgerät (RCD) verwenden. Die Anwendung des RCD verringert das Risiko eines elektrischen Stromschlags. Personensicherheit Dei Arbeit soll bei guter körperlicher und geistlicher Verfassung ausgeführt werden. Immer darauf achten was gemacht wird. Die Arbeit darf nicht bei der Ermündung oder unter Einfluss von Alkohol oder Medikamenten ausgeführt werden. Sogar eine momentane Unaufmerksamkeit während der Arbeit kann zu ernsthaften Körperverletzungen führen. Die persönlichen Schutzmittel verwenden. Immer die Schutzbrille tragen. Die Verwendung von persönlichen Schutzmitteln wie Staubmasken, Schutzschuhe, Helme und Gehörschutz vermindern die Gefahr der ernsthaften Körperverletzungen. Das zufällige Einschalten des Elektrowerkzeuges vermeiden. Bitte prüfen ob der Schalter in der Stellung „AUS” steht bevor das Elektrowerkzeug an das elektrische Netz angeschlossen wird. Das Halten der Finger auf dem Schalter oder Anschluss des Elektrowerkzeuges bei dem eingeschalteten Schalter kann zu ernsthaften Körperverletzungen führen. Vor Einschalten des Elektrowerkzeuges sollen alle Schlüssel und Werkzeuge entfernt werden, die zur Einstellung verwen- det worden waren. Der an den beweglichen Teilen des Werkzeuges hintergelassene Schlüssel kann ernsthafte Körperverletzungen herbeiführen. Gleichgewicht halten. Durch die ganze Zeit entsprechende Arbeitsstellung einnehmen. Dadurch lässt sich das Elektrowerkzeug in den unerwarteten Notfällen bei der Arbeit leichter beherrschen. Schutzkleidung tragen. Keine lose Kleidung oder Schmuck tragen. Haare, Kleidung und Arbeitshandschuhe fern von den beweglichen Teilen des Elektrowerkzeuges halten. Lose Kleidung, Schmuck oder lange Haare können an die bewegliche Teile des Elektrowerkzeuges anhaken. Staubabsaugung oder Staubbehälter verwenden falls das Werkzeug damit ausgestattet wird. Bitte sorgen Sie dafür damit sie sachgemäß angeschlossen sind. Verwendung der Staubabsaugung vermindert die Gefahr der ernsthaften Körperverletzungen. Produkt vorsichtig gebrauchen. Bevor der Akku eingebaut wird, sicherstellen, dass der Steuerschalter in der „Aus“ Position steht. Sonst sind Unfälle möglich. Nur das vom Hersteller vorgegebene Ladegerät gebrauchen. Wird ein zum Laden anderer Akkus bestimmtes Ladegerät gebraucht, kann es zu einem Brand führen. Nur den vom Hersteller vorgegebenen Akku gebrauchen. Wird ein anderer Akku gebraucht, kann es zu einem Brand oder den Verletzungen führen. Der vorläufig nicht gebrauchte Akku ist fern von jeglichen Metallgegenständen, wie Briefklammern, Münzen, Nägel, Schrau- ben sonstige kleine Metallgegenstände zu lagern, die zum Kurzschluss der Akkuanschlüsse führen können. Beim Kurzschluss der Akkuanschlüsse kann es zu einem Brand oder den Verletzungen führen. Unter ungünstigen Umständen kann die Akkusäure auslaufen. Kontakt mit der Akkusäure vermeiden. Eventuell mit der Akku- säure verunreinigte Hautpartien mit Wasser spülen. Bei Augenkontakt ärztliche Hilfe zu Rate ziehen. Die ausgelaufene Akku- säure kann Reizungen oder Verbrühungen herbeiführen. Instandsetzungen Die Werkzeuge sollen nur in den autorisierten Werkstätten bei der Verwendung der Originalersatzteile repariert werden. Da- durch wird die entsprechende Arbeitssicherheit des Elektrowerkzeuges gewährleistet. BESONDERE SICHERHEITSBEDINGUNGEN Immer davon ausgehen, dass das Werkzeug Verbindungselemente enthält. Die sorglos Handhabung des Gerätes kann zu uner- wartetem Ausschießen der Verbindungselemente und zur Verletzung führen. Mit dem Werkzeug niemals auf sich selbst oder andere Personen in der Nähe zielen. Durch unerwartetes Auslösen wird ein Verbindungselement ausgestoßen, was zu Verletzungen führen kann. Werkzeug nicht betätigen, bevor es fest auf dem Werkstück gesetzt ist. Wenn das Werkzeug keinen Kontakt mit dem Werkstück hat, kann das Verbindungselement von der Befestigungsstelle abprallen. Werkzeug vom Netz oder vom Akku trennen, wenn das Verbindungselement im Werkzeug klemmt. Wenn das Gerät angeschlos- sen ist, kann es beim Entfernen des verklemmten Verbindungselementes versehentlich betätigt werden.D ORIGINALANLEITUNG

Beim Entfernen eines fest sitzenden Verbindungselementes umsichtig vorgehen. Das System kann gespannt sein und das Verbindungselement beim Versuch, die Verklemmung zu beseitigen, kräftig ausstoßen. Gerät nicht zur Befestigung von Elektrokabeln verwenden. Es ist nicht für die Installation von Elektroleitungen geeignet,, kann die Isolierung der Elektrokabel beschädigen und so elektrischen Schlag und Brandgefahr verursachen.

VOR DER INBETRIEBNAHME

Achtung! Netzspannung vor allen in diesem Kapitel beschriebenen Tätigkeiten trennen und sicherstellen, dass der Steuerschalter auf der Position „O“ (Aus) steht (V). Sicherheitshinweise beim Laden des Akkus Hinweis! Vor dem Laden muss man sich davon überzeugen, ob das Netzteilgehäuse, die Leitung und der Stecker nicht gerissen bzw. beschädigt sind. Die Verwendung einer nicht funktionsfähigen oder beschädigten Ladestation und Netzteiles ist verboten! Zum Laden der Akkus dürfen nur die Ladestation und das Netzteil verwendet werden, die zum Lieferumfang gehören. Der Einsatz eines anderen Netzteiles kann zur Entstehung eines Brandes oder Zerstörung des Werkzeuges führen. Das Laden des Akkus darf nur in einem ge- schlossenen, trockenen und vor dem Zugriff unbeteiligter Personen, besonders Kinder, geschützten Raum erfolgen, wobei ständig die Aufsicht einer erwachsenen Person erforderlich ist! Falls das Verlassen des Raumes, in dem das Laden erfolgt, unbedingt notwendig sein wird, muss man das Ladegerät vom Elektronetz trennen, in dem man das Netzteil aus der Netzsteckdose nimmt. Wenn aus dem Ladegerät Rauch, verdächtiger Geruch usw. austritt, muss man sofort den Stecker des Ladegerätes aus der Netzsteckdose ziehen! Bei Anlieferung ist der Akku des Bohrgerätes – des Schraubers nicht aufgeladen. Deshalb muss man ihn vor Beginn der Arbeiten ent- sprechend der nachstehend beschriebenen Verfahrensweise mit Hilfe des zum Lieferumfang gehörenden Netzteiles und der Ladestati- on aufladen. Die Akkus vom Typ Li-ION (Lithium-Ionen) zeigen keinen sog. „Speichereffekt”, wodurch es möglich ist, dass sie zu jedem beliebigen Moment nachgeladen werden können. Es wird jedoch empfohlen, den Akku während des Normalbetriebs zu entladen, um ihn dann bis zur vollen Kapazität wieder aufzuladen. Wenn es auf Grund des Charakters der Arbeit nicht jedesmal möglich ist, den Akku so zu behandeln, dann ist das wenigstens nach jeweils einigen Betriebszyklen durchzuführen. In keinem Fall dürfen die Akkus durch Kurzschließen der Elektroden entladen werden, da dadurch unumkehrbare Schäden hervorgerufen werden! Ebenso darf der Ladezustand des Akkus nicht durch das Kurzschließen der Elektroden und Prüfen der Funkenbildung überprüft werden. Lagerung des Akkus Um die Lebensdauer des Akkus zu verlängern, muss man die richtigen Lagerbedingungen gewährleisten. Der Akku hält ungefähr 500 Zyklen „Laden – Entladen” aus und muss bei einer Temperatur von 0 bis 30°C sowie bei einer relativen Luftfeuchtigkeit von 50% gelagert werden. Um den Akku über einen längeren Zeitraum lagern zu können, muss man ihn bis zu 70% seiner Kapazität aufladen. Bei einer längeren Lagerung muss man den Akku regelmäßig ein Mal im Jahr aufladen. Man darf auch kein übermäßiges Entladen des Akkus zulassen, da dies seine Haltbarkeit verkürzt und einen unumkehrbaren Schaden hervorrufen kann. Während der Lagerung wird sich der Akku stufenweise auf Grund seines Auslaufens entladen. Der Prozess der Selbstentladung hängt von der Lagertemperatur ab, d.h. je höher die Temperatur, desto schneller ist der Prozess des Entladens. Bei nicht sachgemäßer La- gerung der Akkus kann es zu eiknem Ausfluss des Elektrolyten kommen. Wenn ein Ausfluss erfolgt, dann muss man den Ausfluss mit einem neutralisierenden Mittel sichern; bei einem Kontakt des Elektrolyten mit den Augen, muss man sie intensiv mit Wasser auswa- schen und anschließend unverzüglich ärztliche Hilfe in Anspruch nehmen. Das Benutzen des Werkzeuges mit einem beschädigten Akku ist verboten! Bei einem völligen Verschleiß des Akkus muss man ihn einem Spezialdienst übergeben, der sich mit der Entsorgung derartiger Abfall- stoffe beschäftigt. Transport der Akkus Die Lithium-Ionen-Akkumulatoren werden entsprechend den gesetzlichen Vorschriften als Gefahrenstoffe behandelt. Der Nutzer des Werkzeuges kann das Werkzeug mit Akku oder die Akkus selbst auf dem Landwege transportieren. Dabei müssen nicht unbedingt zusätzliche Bedingungen erfüllt werden. Werden Dritte mit dem Transport beauftragt (zum Beispiel beim Versand mit einer Kurierfir- ma), muss man entsprechend den Vorschriften für einen Gefahrenstofftransport verfahren. Vor dem Versand muss man sich in dieser Angelegenheit mit einer entsprechend qualifizierten Person in Verbindung setzen. Das Transportieren beschädigter Akkus ist dagegen verboten. Die für die Zeit des Transports demontierten Akkus sind aus dem Werk- zeug zu entfernen und die Kontakte entsprechend zu schützen, z.B. mit einem Isolierband bekleben. In der Verpackung sind die Akkus so zu schützen, dass sie sich während des Transports nicht fortbewegen können. Ebenso müssen die Vorschriften des Landes bzgl. des Transports von Gefahrenstoffen beachtet werden. Gerät-Akku laden Achtung! Zuerst sicherstellen, dass der Stecker des Ladegerätes gezogen ist. Zudem Kontakte des Steckers und der Ladebuchse des Produktes mit der Druckluft bis max. 0,3 MPa reinigen. Keine scharfen oder Metallgegenstände für die Reinigung verwenden. Einen Stecker des Kabels im Ladegerät, den anderen in der Ladebuchse des Produktes anschließen. Aufgrund ihres Aufbaus können die Stecker nicht verwechselt angeschlossen werden. Beim Anschließen der Stecker keine übermäßige Kraft einsetzen. Stecker ver- stellen, wenn er nicht zur jeweiligen Buchse passt. Ladegerät an der Stromquelle anschließen. Das Produkt hat eine eingebaute Ladeanzeige. Leuchtet die Ladeanzeige beim Betrieb rot auf, muss der Gerät-Akku geladen werden.D ORIGINALANLEITUNG

Leuchtet die Ladeanzeige konstant grün, ist der Akku vollständig geladen. Zuerst Netzstecker des Ladegerätes und anschließend beide Stecker des Ladekabels ziehen. Achtung! Während des Ladevorgangs ist der Gerätegebrauch nicht möglich. Eine leichte Erwärmung des Handgriffes und der Ladege- rätgehäuses ist während des Ladevorgangs nicht unüblich. Heftklammern nachfüllen und wechseln Achtung! Auslöser beim Nachfüllen und Wechseln der Heftklammern nicht betätigen. Gerät umdrehen. Beide Verschlüsse des Heftklammerschiebers zusammendrücken und Heftklammerschieber aus dem Magazin ziehen (III). Heftklammern aus dem Magazin entfernen. Magazin auf noch vorhandene Heftklammern und Verunreinigungen prüfen. Magaziner vor Befüllen mit neuen Klammern gründlich entleeren. Neuen Klammerpaket ins Magaziner mit dem nach unten gerichteten geöffneten Paketteil schieben (III). Heftklammern immer einzel- paketweise installieren. Niemals einzelne Klammern oder mehrere Klammerpakete zugleich installieren. Heftklammern nur den technischen Daten entsprechend installieren. Sonst kann es zum Verklemmen der Klammern im Geräteschieber und zur Beschädigung des Akku-Tackers kommen. Klammerschieber einführen und sicherstellen, dass beide Verschlüsse eingerastet sind und der Klammerschieber sich nicht beim Betrieb selbsttätig zurück bewegt (IV). GERÄTEEINSATZ Achtung! Gerätefunktion zuerst am Abfallmaterial testen. Produkt am Handgriff fassen, dabei Auslöser nicht betätigen. Steuerschalter auf die Position „I“ (Ein) verstellen. Tackernase an die Stelle leicht drücken, die geheftet werden soll. Dadurch springt die Sicherung zurück und das Produkt wird einsatz- bereit. Auslöser betätigen – die Klammer wird ins Material eingeschlagen. Auslöser loslassen. Akku-Tacker heben und an die neue zu heftende Stelle schieben. Heftvorgang wiederholen. Steuerschalter nach Arbeitsende auf die Position „O“ (Aus) verstellen, Magaziner restlos entleeren. Achtung! Werden Materialien mit Weichholz (bspw. Kiefern-, Fichtenholz) geheftet, soll der Akku-Tacker nicht zu stark an den Unter- grund gedrückt werden. Sonst können Spuren auf der Holzoberfläche entstehen. Achtung! Der Akku-Tacker ist nicht in der Heftstärke einstellbar. Wird die Klammer nicht vollständig eingeschlagen, ist der Untergrund zu hart. In diesem Fall sind die Materialien oder der Akku-Tacker zu wechseln. Verklemmung beseitigen Bei verklemmter Heftklammer Produkt zuerst ausschalten, dazu den Steuerschalter auf die Position „O“ (Aus) verstellen. Heftklammer- schlitz nicht auf sich selbst oder andere Personen bzw. Tiere richten. Magazinschieber ziehen. Klammerpaket entfernen, Verklemmung beseitigen. Dabei vorsichtig vorgehen, um den Heftmechanismus nicht zu beschädigen. Keine scharfen und harten Gegenstände verwenden, um die Verklemmung zu beseitigen. Anschließend Heftklammern wieder im Magazin installieren und Gerätefunktion am Abfallmaterial testen. Zusatzbemerkungen Der Akku-Tacker ist nicht für Bauarbeiten und für die Installation von Konstruktionsstoffen geeignet. Auslöser nicht bei nicht befülltem Magazin betätigen (kein „Leerschuss“). Sonst kann es zur vorzeitigen Beschädigung des Spannme- chanismus und zur Fehlfunktion des Produktes kommen. Regelmäßige Arbeitsunterbrechungen beachten. Nennleistung des Produktes nicht überschreiten. Das Werkzeug nicht überlasten – die Oberflächentemperaturen dürfen keinesfalls 60

C überschreiten. Der deklarierte Gesamtschwingungswert wurde mit einem standardmäßigen Messverfahren gemessen und kann für den Vergleich der Werkzeuge miteinander verwendet werden. Der deklarierte Gesamtschwingungswert kann für die Erstbeurteilung der Exposition verwendet werden. Achtung! Die Schwingungsemission kann sich je nach dem jeweiligen Werkzeugeinsatz vom deklarierten Wert unterscheiden. Achtung! Sicherheitsmaßnahmen für den Schutz des Bedieners sind festzulegen, die auf der Beurteilung der Exposition unter tatsäch- lichen Einsatzbedingungen basieren (inklusive alle Arbeitsprozessteile, wie bspw. die Dauer der Werkzeugabschaltung, des -leerlaufes sowie die Einschaltdauer).

KONSERVIERUNG UND ÜBERSICHTUNGEN

ACHTUNG! Vor dem Beitritt zur Regulierung, technischen Bedienung und Konservierung soll man die Einrichtung von der Elektronetz durch die Herausziehung des Steckers aus der Netzdose abschalten. Nach der Beendung der Arbeit soll man technischen Stand durch äußere Besichtigungen und die Beurteilung von: Gestell und Handgriff, Elektroleitung mit Stecker und Abbiegungsstück, Tätigkeit desD ORIGINALANLEITUNG

Elektroschalters, Durchgängigkeit von Lüftungsschlitzen, Funken von Bürsten, Arbeitslautstärke von Lager und Getriebe, Anfahren und Arbeitsgleichmäßigkeit überprüfen. In der Garantiezeit kann der Benutzer keine Elektrowerkzeuge demontieren oder keine Bauteile sowie Bestandteile austauschen, weil dies eine Verlierung der Garantierechte verursacht. Alle beobachtete bei der Übersicht oder in der Arbeitszeit Unrichtigkeiten bestimmen das Signal zur Durchführung der Reparatur im Service. Nach der Beendung der Arbeit soll man Gehäuse, Lüftungsschlitze, Schalter, Zusatzhandgriff und Bedeckungen z.B. mit dem Druckluftstrahl (vom Druck nicht größer als von 0,3 MPa), Pinsel oder trockenen Lappen ohne Benutzung von Chemiemittel und Reinigungsflüssigkeiten reinigen. Die Werkzeuge und Handgriffe soll man mit dem sauberen, trockenen Lappen reinigen.RUS ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ
