78157 - Skavotājs Sthor - Bezmaksas lietošanas instrukcija

LIETOŠANAS INSTRUKCIJA 78157 Sthor

1. rokturis
2. slēdzis
3. gailis
4. lādēšanas ligzda
5. bīdna fiksators
6. magazīna
7. drošinātājs
8. lādētājs
9. lādētāja vads
10. lādēšanas indikators

CZ

Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otreizējas izejvielas – nevar būt izmestas ar mājsaimniecības atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakal citā formā.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

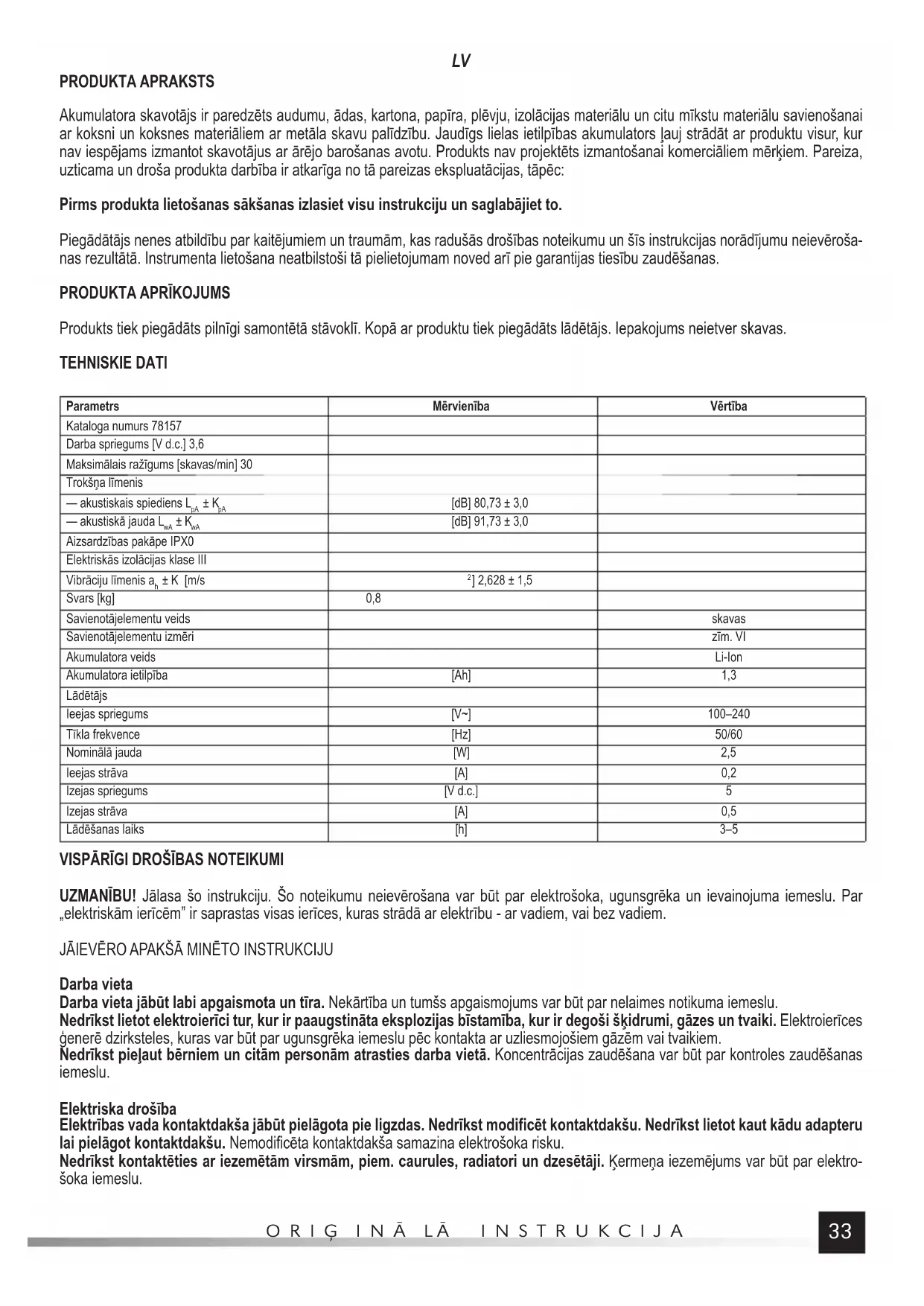

Akumulatora skavotājs ir paredzēts audumu, ādas, kartona, papīra, plēvju, izolācijas materiālu un citu mīkstu materiālu savienošanai ar koksni un koksnes materiāliem ar metāla skavu palīdzību. Jaudīgs lielas ietilpības akumulators ľauj strādāt ar produktu visur, kur nav iespējams izmantot skavotājus ar ārējo barošanas avotu. Produkts nav projektēts izmantošanai komerciāliem mērķiem. Pareiza, uzticama un droša produkta darbība ir atkarīga no tā pareizas ekspluatācijas, tāpēc:

Pirms produkta lietošanas sākšanas izlasiet visu instrukciju un saglabājiet to.

Piegādātājs nenes atbildību par kaitējumiem un traumām, kas radušās drošības noteikumu un šīs instrukcijas norādījumu neievērošanas rezultātā. Instrumenta lietošana neatbilstoši tā pielietojumam noved arī pie garantijas tiesību zaudēšanas.

PRODUKTA APRIKOJUMS

Produkts tiek piegādāts pilnīgi samontētā stāvoklī. Kopā ar produktu tiek piegādāts lādētājs. lepakojums neietver skavas.

TEHNISKIE DATI

Parametrs	Mērvienība	Vērtība
Kataloga numurs 78157
Darba spriegums [V d.c.] 3,6
Maksimālais ražīgums [skavas/min] 30
Trokšņa līmenis
— akustiskais spiediens L_pA ± K_pA	[dB] 80,73 ± 3,0
— akustiskā jauda L_wA ± K_wA	[dB] 91,73 ± 3,0
Aizsardzības pakāpe IPX0
Elektriskās izolācijas klase III
Vibrāciju līmenis a_h ± K [m/s	^2 ] 2,628 ± 1,5
Svars [kg]	0,8
Savienotājelementu veids		skavas
Savienotājelementu izmēri		zīm. VI
Akumulatora veids		Li-lon
Akumulatora ietilpība	[Ah]	1,3
Lādētājs
Ieejas spriegums	[V~]	100–240
Tīkla frekvence	[Hz]	50/60
Nominālā jauda	[W]	2,5
Ieejas strāva	[A]	0,2
Izejas spriegums	[V d.c.]	5
Izejas strāva	[A]	0,5
Lādēšanas laiks	[h]	3–5

VISPĀRĪGI DROŠĪBAS NOTEIKUMI

UZMANĪBU! Jālasa šo instrukciju. Šo noteikumu neievērošana var būt par elektrošoka, ugunsgrēka un ievainojuma iemeslu. Par „elektriskām ierīcēm” ir saprastas visas ierīces, kuras strādā ar elektrību - ar vadiem, vai bez vadiem.

JĀIEVĒRO APAKŠĀ MINĒTO INSTRUKCIJU

Darba vieta

Darba vieta jäbüt labi apgaismota un tira. Nekärtība un tumšs apgaismojums var büt par nelaimes notikuma iemeslu.

Nedrīkst lietot elektroierīci tur, kur ir paaugstināta eksplozijas bīstamība, kur ir degoši šķidrumi, gāzes un tvaiki. Elektroierīces ģenerē dzirksteles, kuras var būt par ugunsgrēka iemeslu pēc kontakta ar uzliesmojošiem gāzēm vai tvaikiem.

Nedrikst piejaut bērniem un citām personām atrasties darba vietā. Koncentrācijas zaudēšana var būt par kontroles zaudēšanas iemeslu.

Elektriska drošība

Elektrības vada kontaktdakša jābūt pielāgota pie ligzdas. Nedrīkst modificēt kontaktdakšu. Nedrīkst lietot kaut kādu adapteru lai pielāgot kontaktdakšu. Nemodificēta kontaktdakša samazina elektrošoka risku.

Nedrīkst kontaktēties ar iezemētām virsmām, piem. caurules, radiatori un dzesētāji. Ķermeņa iezemējums var būt par elektrošoka iemeslu.

LV

Nedrīkst apdraudēt elektrisko ierīci ar kontaktu ar atmosfēriskiem nokrišņiem vai mitrumu. Ūdens un mitrums, kuri nāks ierīces iekšā, var būt par elektrošoka iemeslu.

Nedrikst pārslogot apgādāšanas vadu. Nedrikst nēsāt ierīci vai ieslēgt/izslēgt ierīci, turēšot to ar vadu. Izvairoties, lai vads nekontaktētu ar siltumu, ellām, asām malām un kustīgiem elementiem. Bojāts vads var būt par elektrošoka iemeslu.

Gadījumā, kad darbs ir veidots ārpus telpas, jābūt lietoti pagarināšanas vadi, paredzēti darbībai ārā. Pareiza pagarināšanas vada lietošana samazina elektrošoka risku.

Gadījumā, kad elektroierīce ir lietota mitrā apkārtnē, par sprieguma barošanas aizsardzību jālieto uz diferenciālo strāvu rea- ğējošu automātslēdžu (RCD). RCD lietošana samazina elektriskās strāvas trieciena risku.

Personāla drošība

Strādāt var tikai labā fiziskā un psihiskā kondīcijā. Jābūt uzmanīgi darbā. Nedrīkst strādāt nogura stāvoklī, vai pēc medikamentu vai alkohola pienemšanas. Pietiek neuzmanības moments, lai ievainot kermanu.

Jälieto personālas aizsardzības līdzekļus. Vienmēr jālieto drošības brilles. Personālas aizsardzības līdzekli, piem. pretputekļu maskas, drošības apavi, kiveres un prettrokšna austiņas, samazina ievainojuma risku.

Jābūt uzmanīgi, lai nejauši neieslēgt ierīci. Jākontrolē, vai ieslēdzis būtu „izslēgtā” pozīcijā pirms ierīces pievienošanu pie elektrotīkla. Ierīces turēšana ar pirkstu uz ieslēdzi vai kad ieslēdzis ir „ieslēgtā” pozīcijā var būt par kermana ievainošanas iemeslu.

Pirms elektriskas ierīces ieslēgšanas jānoņem visas atslēgas un citu ierīci, kuri bija lietoti regulācijā. Atslēga, kura ir atstāta uz ierīces rotējošiem elementiem, var nopietni ievainot kermanu.

Jāsaglabā līdzsvaru. Visu laiku jāsaglabā pareizu pozīciju. Tas atļaus vieglāk strādāt ar elektrisko ierīci negaidītās situācijās.

Jāapgērbj drošības apgērbu. Nedrīkst apgērbt brīvo apgērbu un juvelierizstrādājumu. Mati, apgērbs un darba dūraiņi jābūt turēti tālu no ierīces kustīgām dalām, jo var aizkabināties uz ierīces kustīgiem elementiem.

Jälieto putekļu izsūkšanas ierīci vai putekļu tvertnes, kad ierīce ir ar tām apgādāta. Jākontrolē, vai tādas ierīces ir pareizi pievienotas. Putekļu izsūkšanas ierīce atļauj samazināt bīstamību veselībai.

Piesardzība elektroinstrumenta lietošanas laikā

Pirms akumulatoru bateriju ielikšanas pārliecinieties, ka slēdzis ir pozīcijā “izslēgts”. Akumulatoru bateriju ielikšana elektroinstrumenta, kad slēdzis ir pozīcijā “ieslēgts”, var novest pie nelaimes gadījuma.

Izmantojiet tikai ražotāja ieteikto lādētāju. Nedrīkst izmantot lādētāju, kas paredzēts vienam akumulatoru bateriju tipam, citu tipu akumulatoru bateriju lādēšanai, jo tas var klūt par ugunsgrēka cēloni.

Lietojiet elektroinstrumentus tikai ar ražotāja noteikto akumulatoru bateriju. Citu akumulatoru bateriju izmantošana var klūt par traumu vai ugunsgrēka cēloni.

Ja akumulatoru baterijas netiek izmantotas, tās jāuzglabā tālu no metāla priekšmetiem, tādiem kā papīra saspraudes, monētas, naglas, skrūves vai citiem metāla elementiem, kas var izraisīt spailu īssavienojumu. Akumulatora spailu īssavienojums var novest pie apdegumiem vai ugunsgrēka.

Nelabvēlīgos apstākļos no akumulatora var izklūt šķidrums; izvairieties no kontakta ar to. Nejaušas saskarsmes ar šķidrumu gadījumā nomazgājiet kontakta vietu ar ūdeni. Ja šķidrums ir nonācis acīs, jāvēršas pēc medicīniskās palīdzības. No akumulatora izkluvušais šķidrums var izraisīt kairinājumus vai apdegumus.

Remonti

Ierīci var remontēt tikai autorizētos servisos, kuri lieto originālo rezerves daju. Tas var nodrošināt pareizu lietošanas drošību.

IPASIE DROŠIBAS NOTEIKUMI

Vienmēr jāpieņem, ka instrumentā atrodas savienotājelementi. Instrumenta satveršana bez pienācīgas uzmanības var novest pie negaidītas savienotājelementa izšaušanas un traumas.

Nevërsiet instrumentu pret sevi vai citiem tuvumā esošajiem cilvēkiem. Negaidītas gaiļa nospiešanas rezultātā tiek izšauts savienotājelements, kas var klūt par traumas cēloni.

Neiedarbiniet instrumentu, kamër instruments nav droši novietots uz apstrādājama priekšmeta. Ja instruments nesaskaras ar apstrādājamo priekšmetu, savienotājelements vienmër var atlëkt no mërka vietas.

Ja savienotājelements ir iesprūdis instrumentā, atslēdziet instrumentu no barošanas avota. Izņemot iesprūdušo savienotājelementu, instruments var tikt nejauši aktivēts, ja tas ir ieslēgts.

Saglabājiet uzmanību, izņemot iesprūdušo savienotājelementu. Mehānisms var būt saspiests un savienotājelements var tikt at-brīvots ar ievērojamu spēku.

Neizmantojiet instrumentu elektrisko vadu stiprināšanai. Instruments nav projektēts elektrisko vadu uzstādīšanai un var bojāt elektrisko vadu izolāciju, izraisot elektrošoka vai ugunsgrēka risku.

SAGATAVOŠANA DARBĪBAI

Uzmanību! Visas darbības, kas aprakstītas šajā sadaļā, jāveic pie atslēgta barošanas sprieguma. Pārliecinieties, ka slēdzis atrodas pozīcijā “izslēgts — O” (V).

Akumulatora uzlādēšanas drošības instrukcijas

Uzmanību! Pirms uzlādēšanas uzsākšanas pārbaudīt, vai adaptera korpuss, vads un kontaktdakša nav jebkurā veidā bojāti. Nedrīkst

LV

lietot nekārtīgu vai bojātu uzlādes staciju un barošanas adapteru! Akumulatoru uzlādēšanai drīkst lietot tikai uzlādes staciju un adapteru no ierīces komplekta. Cita adaptera lietošana var ierosināt ugunsgrēku vai ierīces bojāšanu. Akumulatoru var lādēt tikai slēgtās, sausās telpās, sargātas no nepilnvarotu personu pieejas, sevišķiem no bērniem. Nedrīkst izmantot uzlādes staciju un barošanas adapteru bez pieaugušās personas uzraudzības! Gadījumā, kad būs nepieciešami pamest telpu, kur ir lādēta ierīce, atslēgt uzlādes staciju no elektrības tikla, atslēdzot barošanas adapteru no elektrības ligzdas. Gadījumā, kad no ierīces noplūda dūmi, aizdomīgas smaržas utt., ierīci nekavējoties atslēgt no elektrības tikla!

lerīce ir piegādāta ar neuzlādētu akumulatoru, tāpēc pirms darba uzsākšanas to ir nepieciešami uzlādēt sakarā ar turpmāk aprakstītu procedūru, lietojot adapteru un uzlādes staciju. Li-lon (litija-jonu) akumulatoriem gandrīz nav „atmiņas efekta”, kas nozīmē, ka akumulators var būt lādēts jebkurā momentā. Bet rekomendējam izlādēt akumulatoru normāla darba laikā, un pēc tam to pilnīgi uzlādēt. Gadījumā, kad sakarā ar darba veidu nav iespējami tā rīkoties ar akumulatoru, rekomendējam tā darīt vismaz ik pēc dažiem darba cikliem. Nekādā gadījumā nedrīkst izlādēt akumulatoru, savienojot elektrodu, jo tas var to galīgi sabojāt! Nedrīkst arī pārbaudīt akumulatora uzlādēšanas stāvokli slēdzot elektrodu un pārbaudot dzirksteļošanu.

Akumulatora uzglabāšana

Lai pagarināt akumulatora ražotspēju, nodrošināt attiecīgus glabāšanas apstāklus. Akumulators var būt uzlādēt un izlādēt 500 ciklos. Akumulatoru glabāt temperatūrā no 0 līdz 30 °C, relatīvā mitrumā 50%. Lai glabāt akumulatoru ilgstošā laikā, to ir nepieciešami uzlādēt līdz ap tilpuma 70%. Ilgstošās glabāšanas gadījumā periodiski, vienu reizi gadā, uzlādēt akumulatoru. Nedrīkst pārāk stipri izlādēt akumulatoru, jo tas saīsina tā darbspēju un var ierosināt galīgu bojāšanu.

Uzglabāšanas laikā akumulators pakāpeniski izlādēs, sakarā ar izolācijas vadītspēju. Patstāvīgas izlādēšanas process ir atkarīgs no uzglabāšanas temperatūras - ja temperatūra ir augstāka, izlādēšana ir ātrāka. Nepareizas glabāšanas gadījumā no akumulatora var izlīt elektrolīts. Tādā gadījumā pasargāt izplūdi ar neitralizēšanas līdzekļu, ja nokļūst acīs, tās skalot ar lielu daudzumu ūdens, pēc tam kontaktēties ar ārstu. Nedrīkst lietot ierīci ar bojātu akumulatoru.

Akumulatora pilnīgas izlietošanas gadījumā to ir nepieciešami atdod speciālā punktā, kur ir utilizēti tāda veida atkritumi.

Akumulatoru transportēšana

Litija-jonu akumulatori, sakarā ar likumdošanu, ir uzskatīti par bīstamiem materiāliem. Ierīces lietotājs var transportēt ierīci ar akumulatoru un pašu akumulatoru ar sauszemes transportu. Tad nav nepieciešami ievērot papildu noteikumu. Gadījumā, ja transportēšana tiek nodota trešajām personām (piem. sūtišana ar kurjera firmu), jāievēro saskaņā ar noteikumiem par bīstamu materiālu transportēšanu. Pirms sūtišanas lūdzam kontaktēties ar attiecīgi kvalificētām personām.

Nedrīkst transportēt bojātu akumulatoru. Transportēšanas laikā demontēti akumulatori jābūt noņemti no ierīces, atklāti kontakti jābūt segti, piem. aizlīmēti ar izolācijas lenti. Akumulatoru nodrošināt iepakojumā, lai nevarētu pārvietoties iepakojuma iekšā transportēšanas laikā. levērot valsts noteikumus par bīstamu materiālu transportēšanu.

Akumulatora lādēšana

Uzmanību! Pirms lādēšanas atslēdziet lādētāju no elektriskā tīkla, izvelkot to no kontaktligzdas. Papildus tam notīriet lādētāja kontaktus un produkta lādēšanas ligzdu. Šim mērķim izmantojiet saspiestā gaisa plūsmu ar spiedienu, kas nepārsniedz 0,3 MPa. Neizmantojiet tīrīšanai asus vai metāla priekšmetus.

Pieslēdziet vada spraudni lādētājam, pēc tam pieslēdziet vada spraudni produkta ligzdai (II). Spraudni ir projektēti tā, lai tos būtu iespējams pieslēgt ligzdām tikai pareizā veidā. Nepiemērojiet pārmērīgu spēku, pieslēdzot spraudņus ligzdām. Ja spraudnis nav piemērots ligzdai, jāmaina tā pozīcija.

Pieslēdziet lādētāju tīkla kontaktligzdai.

Produkts ir aprikots ar lādēšanas indikatoru. Ja darbības laikā indikators sāk degt ar sarkanu gaismu, tas nozīmē, ka ir nepieciešams uzlādēt akumulatoru.

Ja indikators deg ar zaļu nepārtrauktu gaismu, tas nozīmē, ka akumulators ir pilnībā uzlādēts.

Atslēdziet lādētāju no elektriskā tīkla kontaktligzdas, pēc tam atslēdziet vada spraudni no produkta un lādētāja.

Uzmanību! Lādēšanas laikā nav iespējams izmantot produktu. Lādēšanas laikā produkta pamatne un lādētājā korpuss var sakarst — tā ir normāla parādība.

Skavu papildināšana un nomaiņa

Uzmanību! Nomainot un papildinot skavas, nedrīkst nospiest gaili.

Apgrieziet produktu otrādī.

Nospiediet vienlaicīgi abus skavu bīdņa fiksatorus un izvelciet bīdni no magazīnas (III).

Iznemiet skavas no magazinas.

Pārbaudiet, vai magazīnā nav palikušas atseviškas skavas vai netīrumi. Pirms jaunu skavu uzstādīšanas magazīna pilnīgi jāiztīra.

Uzstādiet jaunu skavu kasetni, ievadot to magazīnā (III). Skavu kasetnes atklātai dalai jābūt vērstai pret ierīces apakšējo daļu. Vienmēr uzstādiet tikai vienu skavas kasetni. Nedrīkst uzstādīt atseviškas skavas vai pievienot vienu kasetni pie otras.

Uzstādiet tikai skavas ar tehnisko datu tabulā norādītājiem izmēriem.

Minēto noteikumu neievērošana var novest pie skavu iesprūšanas skavotāja mehānismā, kā arī pie skavotāja bojājuma.

levadiet skavu bīdni un pārliecinieties, ka abi fiksatori ir fiksēti paredzētajā pozīcijā, un bīdnis neizbīdīsies nejauši darbības laikā (IV).

DARBS AR PRODUKTU

Uzmanību! Pirms darba sākšanas ieteicams veikt mēginājumu uz atkritumu materiāla.

Satveriet produktu aiz rokturi tādā veidā, lai nenospiestu gaili.

Pārslēdziet produkta slēdzi pozīcijā “ieslēgts — I”.

Pielieciet produkta pamatni pie savienojamajiem materiāliem un viegli to piespiediet (VI). Tā rezultātā drošinātājs tiek atvilkts, sagata-vojot produktu darbībai.

Nõspiediet gaili, viena skava tiek iesista savienojamajos materiãlos.

Atbrīvojiet spiedienu uz gaili.

Paceliet skavotāju un pārvietojiet to uz jaunu skavas iesišanas vietu, atkārtojiet skavas iesišanas procedūru.

Pēc darba pabeigšanas pārslēdziet slēdzi pozīcijā “izslēgts — O”, pēc tam iztukšojiet magazīnu no palikušām skavām.

Uzmanību! lesitot skavas mīkstā koksnē (piemēram, priede, egle), ieteicams nepiespiest skavotāju pārāk spēcīgi pie pamatnes. Tas var novest pie pēdu nospiešanas koksnē.

Uzmanību! Skavotājs nav aprīkots ar skavu iesišanas spēka regulēšanas funkciju. Ja skava nav iesista pilnībā, tas nozīmē, ka materiāli, kuros tā tiek iesista, ir pārāk cieti. Tādā gadījumā jāmaina materiāli vai skavotājs.

lesprūdumu likvidēšana

Skavas iesprūšanas gadījumā vispirms atslēdziet produkta barošanas avotu, pārslēdzot slēdzi pozīcija “izslēgts — O”. Pavērsiet skavu izeju prom no sevis un citiem cilvēkiem vai dzīvniekiem. Izvelciet magazīnas bīdni. Izņemiet skavu kasetni, pēc tam likvidējiet iesprūdumu.

Likvidējot iesprūdumu, saglabājiet piesardzību, lai nesabojātu skavu iesišanas mehānismu. Neizmantojiet asus un cietus instrumentus iesprūduma likvidēšanai.

Pēc iesprūduma likvidēšanas uzstādiet skavas magazīnā un veiciet darba mēģinājumu uz atkritumu materiāla.

Papildu piezīmes

Skavotājs nav paredzēts būvdarbu veikšanai. Ar to nedrīkst uzstādīt konstrukciju materiālus.

Izvairieties no gaija nospiešanas, ja magazīna ir tukša. Sī noteikuma neievērošana var novest pie paātrinātas skavu iesišanas mehānisma nodilšanas, kas savukārt noved pie nepareizas produkta darbības.

Darba laikā ievērojiet regulārus pārtraukumus. Nepārsniedziet produkta nominālo ražīgumu.

Nedrīkst pieļaut instruments pārslodzi, ārējo virsmu temperatūrai nedrīkst pārsniegt 60°C.

Deklarētā kopējā vibrāciju vērtība tika izmērīta ar standarta pētījumu metodes palīdzību un var tikt izmantota, lai salīdzinātu vienu ierīci ar otru. Deklarētā kopējā vibrāciju vērtība var tikt izmantota ekspozīcijas iepriekšējai novērtēšanai.

Uzmanību! Vibrāciju emisija darbības laikā var atšķirties no deklarētās vērtības atkarībā no ierīces izmantošanas veida.

Uzmanību! Ir jānoteic drošības līdzekļi operatora aizsardzībai, kuri balstās uz iedarbības novērtēšanas reālos lietošanas apstākļos (ieskaitot visas darba cikla daļas, piemēram, laiku, kad ierīce ir izslēgta vai darbojas tukšgaitā, un aktivizēšanas laiku).

KONSERVĀCIJA UN APSKATĪŠANA

UZMANĪBU! Pirms regulēšanai, tehniskai apskatīšanai un uzturēšanai jānoņem ierīces elektrības vadu no ligzdas. Pēc darbības jākontrolē elektroierīces tehnisko stāvokli, apskatīšot un vērtēšot: apvalku un rokturi, elektrības vadu ar kontaktdakšu un iztaisnotāju, kā arī - paplašināšanas vadus, aproču pogas darbību, ventilēšanas spraugas pārgājību, ogles sukas spīguļošanu, gultņu un transmisijas darbības skaņu, ierīces darba startu un darbības vienmērīgumu. Garantijas laikā lietotājs nevar demontēt elektroierīci un nevar mainīt nevienu daļu, jo tas veido garantijas zaudējumu. Visi nepareizumi piezīmēti ierīces darbā vai apskatīšanas laikā ir par signālu, lai veidot remontu servisā. Pēc darba beigšanu apvalku, ventilēšanas spraugas, pārslēdzi, papildu rokturi un ekrāni jātīra, piemēram, ar saspies-tu gaisu (ar spiedienu ne vairāk nekā 0,3 MPa), otu vai sauso drānu, bez kīmiskiem līdzekļiem un tīrīšanas šķidrumiem. Instrumentus un rokturus tīrīt ar sauso tīro drānu.
