MANUAL DE USUARIO 78157 Sthor

9. cable de cargadora

10. indicador de carga

PROTECCIÓN DEL MEDIO AMBIENTE

La grapadora inalálambrica tapicería accionada por batería se utiliza para conectar telas, cuero, cartón, papel, papel de aluminio, materiales aislantes y otros materiales de madera blanda o madera utilizando grapas metálicas. Con una batería de alta capacidad se puede trabajar en cualquier lugar donde no pueda trabajar con dispositivos con una fuente de alimentación externa. El producto no fue diseñado para uso comercial. El funcionamiento correcto, confiable y seguro del producto depende del funciona- miento adecuado, por lo tanto: Lea este manual antes de usar este producto y guárdelo. El proveedor no es responsable por ningún daño o lesión que resulten del uso indebido, del incumplimiento de las normas de seguridad y de las recomendaciones de este manual. El uso incorrecto de la herramienta también anulará su garantía.

EQUIPAMIENTO DEL PRODUCTO

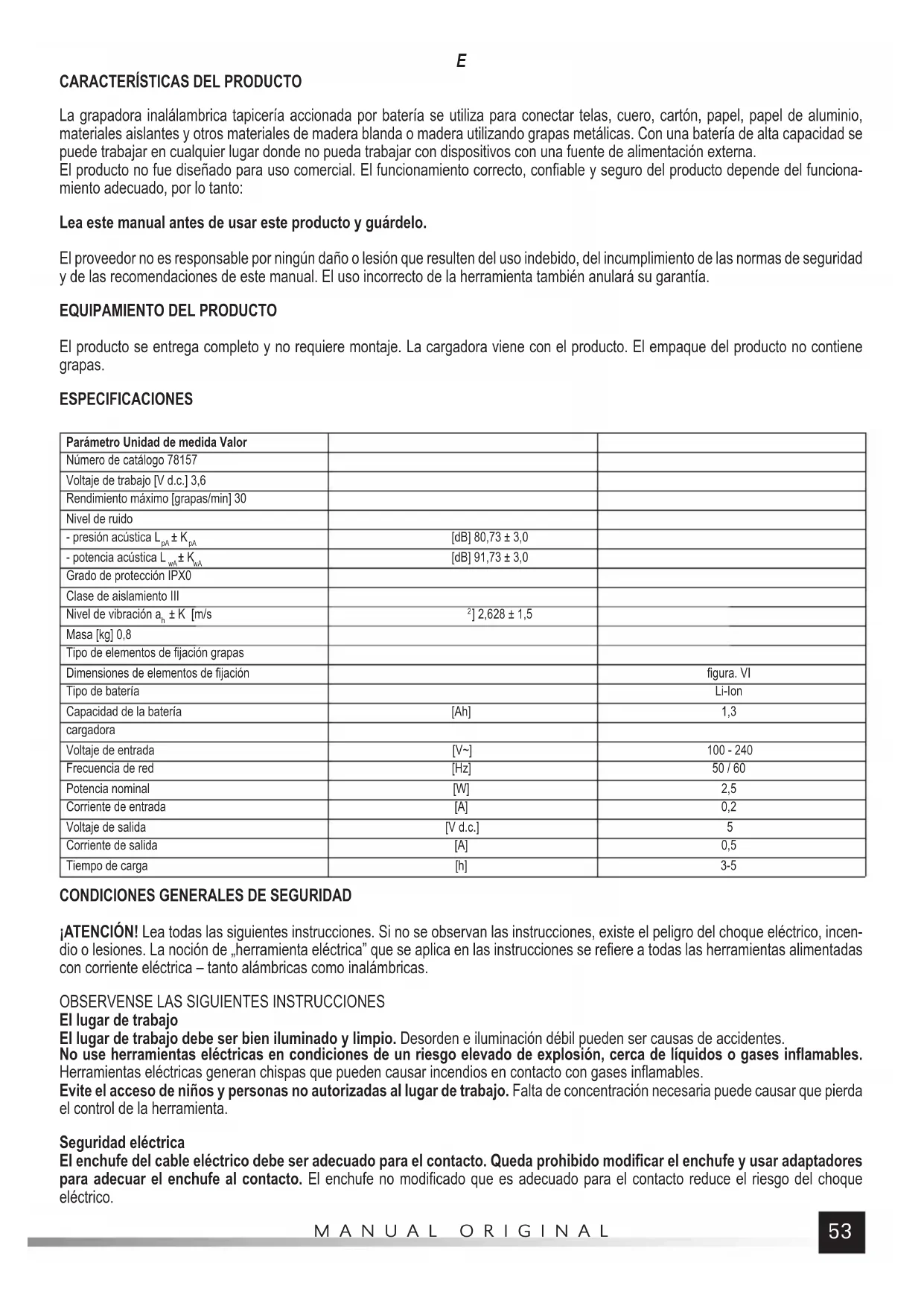

El producto se entrega completo y no requiere montaje. La cargadora viene con el producto. El empaque del producto no contiene grapas. ESPECIFICACIONES Parámetro Unidad de medida Valor Número de catálogo 78157 Voltaje de trabajo [V d.c.] 3,6 Rendimiento máximo [grapas/min] 30 Nivel de ruido - presión acústica L

[dB] 91,73 ± 3,0 Grado de protección IPX0 Clase de aislamiento III Nivel de vibración a

] 2,628 ± 1,5 Masa [kg] 0,8 Tipo de elementos de fijación grapas Dimensiones de elementos de fijación figura. VI Tipo de batería Li-Ion Capacidad de la batería [Ah] 1,3 cargadora Voltaje de entrada [V~] 100 - 240 Frecuencia de red [Hz] 50 / 60 Potencia nominal [W] 2,5 Corriente de entrada [A] 0,2 Voltaje de salida [V d.c.] 5 Corriente de salida [A] 0,5 Tiempo de carga [h] 3-5

CONDICIONES GENERALES DE SEGURIDAD

¡ATENCIÓN! Lea todas las siguientes instrucciones. Si no se observan las instrucciones, existe el peligro del choque eléctrico, incen- dio o lesiones. La noción de „herramienta eléctrica” que se aplica en las instrucciones se refiere a todas las herramientas alimentadas con corriente eléctrica – tanto alámbricas como inalámbricas.

OBSERVENSE LAS SIGUIENTES INSTRUCCIONES

El lugar de trabajo El lugar de trabajo debe ser bien iluminado y limpio. Desorden e iluminación débil pueden ser causas de accidentes. No use herramientas eléctricas en condiciones de un riesgo elevado de explosión, cerca de líquidos o gases inflamables. Herramientas eléctricas generan chispas que pueden causar incendios en contacto con gases inflamables. Evite el acceso de niños y personas no autorizadas al lugar de trabajo. Falta de concentración necesaria puede causar que pierda el control de la herramienta. Seguridad eléctrica El enchufe del cable eléctrico debe ser adecuado para el contacto. Queda prohibido modificar el enchufe y usar adaptadores para adecuar el enchufe al contacto. El enchufe no modificado que es adecuado para el contacto reduce el riesgo del choque eléctrico.E MANUAL ORIGINAL

Evita el contacto con superficies conectados con tierra – pipas, calentadores y radiadores. Lo cual puede aumentar el riesgo del choque eléctrico. No exponga las herramientas a precipitaciones o humedad. Agua y humedad que se filtren al interior de la herramienta eléctrica aumentan el riesgo del choque eléctrico. No permita la sobrecarga del cable de alimentación. No use el cable de alimentación para cargar, conectar y desconectar el enchufe del contacto de la red eléctrica. Evita el contacto del cable de alimentación con objetos calientes, aceites, bordes afilados y elementos móviles. Defectos del cable de alimentación aumentan el riesgo del choque eléctrico. En el caso del trabajo fuera de los interiores cerrados, use extensiones adecuados para tales trabajos. Aplicación de extensio- nes adecuadas reduce el riesgo del choque eléctrico. Seguridad personal Empiece el trabajo en buenas condiciones físicas y psíquicas. Ponga atención a lo que está haciendo. Evite el trabajo si está cansado o bajo influencia de medicinas o alcohol. Un momento de descuido durante el trabajo puede ser causa de lesiones graves. Use medios de protección personal. Siempre use anteojos protectores. Uso de medios de protección personal como máscaras contra polvo, calzado protector, cascos y protectores del oído reduce el riesgo de lesiones graves. Evite encender la herramienta por casualidad. Asegúrese que el interruptor eléctrico esta en la posición „apagado” antes de conectar la herramienta a la red eléctrica. Sujetar la herramienta con un dedo sobre el interruptor o conectarla cuando el interruptor está en la posición „encendido” puede ser causa de lesiones graves. Antes de encender la herramienta eléctrica, remueva todas las llaves y herramientas de ajuste. Una llave en los elementos giratorios de la herramienta puede ser causa de lesiones graves. Manténgase en equilibrio y todo el tiempo conserve una posición adecuada. Esto le permitirá controlar la herramienta eléctrica con más facilidad en el caso de situaciones imprevistas durante el trabajo. Use ropa protectora. No se ponga ropa floja y bisutería. Mantenga el cabello, la ropa y los guantes lejos de los elementos mó- viles de la herramienta eléctrica. Ropa floja, bisutería o cabello largo pueden atorarse en los elementos móviles de la herramienta. Use removedores o contenedores de polvo, si la herramienta está equipada con ellos. Conéctelos correctamente. Uso de removedores de polvo reduce el riesgo de lesiones graves. Uso de la herramienta eléctrica Antes de insertar la batería, asegúrese de que el interruptor esté en la posición de ‘apagado’. Insertar las baterías en la herra- mienta eléctrica cuando el interruptor está en posición „encendido”, puede causar accidentes. Utilice únicamente el cargador recomendado por el fabricante. El uso de un cargador para un tipo de batería, para cargar un otro tipo de batería, puede provocar un incendio. Cuando no use la batería, manténgala alejada de objetos metálicos como clips de papel, monedas, clavos, tornillos u otros pequeños componentes metálicos con pinzas. El cortocircuito de las pinzas de la batería puede causar quemaduras o incendios. En condiciones desfavorables, el líquido puede escapar de la batería; Evite el contacto con él. En caso de contacto accidental con el líquido, lavar con agua. Si el líquido entra en los ojos, busque atención médica. El líquido que sale de la batería puede causar irritación o quemaduras. Reparaciones Repare las herramientas solamente en talleres autorizados que usan refacciones originales. Esto garantizará la seguridad del trabajo con la herramienta eléctrica.

CONDICIONES ESPECÍFICAS DE SEGURIDAD

Siempre suponga que la herramienta contiene elementos de fijación. El agarre de la herramienta sin la atención adecuada puede provocar un disparo inesperado de un elemento de fijación lo que podrá conducir a lesiones. No apunte la herramienta hacia usted o hacia otra persona cercana. Si se presiona inesperadamente el gatillo, el dispositivo disparará el elemento de fijación lo que podrá conducir a lesiones. No encienda la herramienta hasta que la herramienta esté colocada de forma segura en la pieza de trabajo. Si la herramienta no entra en contacto con la pieza de trabajo, la grapa podra rebotar del objeto. Desconecte la herramienta de la fuente de alimentación si una grapa se atasca en la herramienta. Al retirar una grapa atascada, la herramienta podrá activarse accidentalmente si permanece encendida. Tenga cuidado al retirar la grapa atascada. El mecanismo se puede comprimir y la grapa se podrá soltar con una fuerza conside- rable al retirar el atasco. No use una herramienta para conectar cables eléctricos. La herramienta no está diseñada para instalar cables eléctricos y puede dañar el aislamiento de los cables eléctricos, lo que podría provocar descargas eléctricas o peligro de incendio.

PREPARATIVOS PARA EL TRABAJO

¡Precaución! Todas las operaciones descritas en esta sección deben realizarse cuando la tensión de alimentación está desconectada. Asegúrese de que el interruptor esté en la posición APAGADO “off - O” (V).E MANUAL ORIGINAL

Instrucciones de seguridad para la carga de la batería ¡Atención! Antes de comenzar la carga, asegúrese que el armazón del cargador, el cable y la clavija no estén rotos y estropeados. ¡Se prohíbe usar la base de carga o cargadores defectuosos o estropeados! Para la carga la batería se deben usar únicamente la base de carga y el cargador suministrados. Uso de otro cargador puede ser causa de incendio o estropear la herramienta. La batería puede ser cargada únicamente en interiores cerrados, secos y protegidos ante acceso de personas no autorizadas, especialmente niños. ¡No se debe usar la base de carga y el cargador sin una supervisión constante de un adulto! Si es necesario salir del cuarto donde se está realizando la carga, es menester desconectar el cargador de la red eléctrica, sacando el cargador del enchufe de la red eléctrica. ¡En el caso de que del cargador sale humo o el cargador emite un olor sospechoso, etc. es menester inmediatamente sacar la clavija del cargador del enchufe de la red eléctrica! El destornillador/taladro se suministra con la batería descargada, y por lo tanto antes de comenzar el trabajo es menester cargarla de acuerdo con el procedimiento que se indica a continuación, usando el cargador y la base de carga suministrados. Las baterías de iones de litio Li-ION no muestran el “efecto de memoria”, lo cual permite cargarlas en cualquier momento de la fuerza. Se recomienda sin embargo descargar la batería durante trabajo normal, y después cargarla completamente. Si debido al carácter del trabajo no es posible hacerlo cada vez, entonces es menester hacerlo al menos cada determinado número de ciclos de trabajo. ¡Bajo ninguna circunstancia no se debe descargar la batería uniendo los electrodos, ya que esto causará daños irreparables! No se debe tampoco revisar el nivel de carga de la batería uniendo los electrodos para ver el chisporroteo. Almacenamiento de la batería Para prolongar la vida de la batería, es menester almacenarla en condiciones adecuadas. La batería aguanta unos 500 ciclos de „ carga - descarga”. La batería debe almacenarse dentro del rango de temperaturas entre 0 y 30°C, y en la humedad relativa del aire de 50%. Para almacenar la batería por un tiempo prolongado, es menester cargarla hasta un 70% de su capacidad. En el caso de almacenamiento largo, es menester cargar la batería una vez al año. No se debe permitir que la batería se descargue excesivamente, pues esto reducirá su vida y puede ser causa de daños irreversibles. Durante almacenamiento, la batería se estará descargando gradualmente debido a la conductancia de dispersión. El proceso de descarga automática depende de la temperatura de almacenamiento. Mientras más alta la temperatura, más rápida la descarga. En el caso de almacenamiento incorrecto de la batería, existe la posibilidad de fuga de electrolito. En el caso de fuga, es menester asegurar- lo con una sustancia neutralizadora. En el caso de contacto de electrolito con los ojos, es menester enjuagarlos abundantemente con agua, y después inmediatamente buscar ayuda médica. Se prohíbe usar la herramienta con la batería dañada. En el caso de que la batería se desgaste completamente, es menester enviarla a un punto especializado en tratamiento de desechos de este tipo. Transporte de las baterías Las baterías de iones de litio son tratados, según regulaciones legales, como materiales peligrosos. El usuario de la herramienta puede transportar la herramienta con la batería o sólo las baterías por tierra y entonces no deben cumplirse ningunas condiciones adicionales. En el caso de encargar el transporte a terceros (por ejemplo, envió a través de mensajería), es menester actuar de acuer- do con reglamentos que regulen el transporte de materiales peligrosos. Antes del envío, es menester comunicarse con una persona adecuadamente calificada. Se prohíbe transportar baterías estropeadas. Para el transporte la batería debe sacarse de la herramienta, y los contactos expuestos deben protegerse, por ejemplo con cinta de aislamiento eléctrico. La batería debe ser asegurada en el empaque de tal manera que no se desplace dentro del empaque durante el transporte. También es menester seguir reglamentos nacionales para materiales peligrosos. Cargando la batería ¡Precaución! Antes de cargar, desconecte el cargador de la red eléctrica sacándolo del enchufe. Además, limpie los contactos del enchufe del cargador y las tomas de carga del producto. Use una corriente de aire comprimido con una presión de no más de 0.3 MPa. No lo use para limpiar objetos afilados o metálicos. Conecte el enchufe del cable al cargador, luego enchufe el enchufe del cable en la ranura del producto (II). Los enchufes están diseñados para que solo se puedan conectar correctamente a los enchufes. No use una fuerza excesiva al conectar un enchufe a tomacorriente. Si el enchufe no encaja en el tomacorriente, cambie su posición. Conecte el cargador a un tomacorriente. El producto tiene un indicador de carga. Si la luz se ilumina en rojo durante la operación, ello significa que la batería necesita ser cargada. Si la luz indicadora está encendida continuamente en verde durante el funcionamiento, significa que la batería está completamente cargada. Desconecte el cargador de la tomacorriente, luego desconecte el enchufe del producto y del cargador. ¡Precaución! No es posible usar el producto durante la carga. Durante la carga, la empuñadura del producto y la carcasa del cargador pueden calentarse. Esto es un fenómeno normal. Reposición y sustitución de grapas ¡Precaución! No presione el gatillo cuando reemplace y vuelva a llenar las grapas. Invierte el productoE MANUAL ORIGINAL

Al mismo tiempo, presione ambas grapas del empujador de grapas y extraiga el empujador de la recámara (III). Retire las grapas de la recámara. Verifique que no queden grapas o suciedad en la revista. Antes de instalar nuevas grapas, limpie completamente la recámara. Instale un nuevo paquete de grapas deslizándolo dentro de la recámara (III). La parte abierta del paquete de grapas debe mirar hacia la parte inferior de la herramienta. Siempre instale las grapas como un solo paquete. Está prohibido instalar grapas individuales y agregar un paquete a otro. Solo instale las grapas de los tamaños listados en la hoja de datos técnicos. De lo contrario, pueden producirse atascos de grapas en el mecanismo de la grapadora y daños en la grapadora. Empuje el empujador de grapas y asegúrese de que ambos pestillos funcionen, y el empujador no se retraiga durante el funciona- miento (IV).

OPERANDO CON EL DISPOSITIVO

¡Precaución! Antes de realizar un trabajo adecuado, se recomienda realizar pruebas con material de desecho. Sostenga el producto por la empuñadura de modo para no presionar el gatillo. Coloque el interruptor del producto en “encendido |”. Aplique la base del producto a los materiales que se unirán y presione ligeramente (VI). Esto invertirá la protección y preparará el producto para la operación. Presione el gatillo, esto hará que la grapa simple se inserte en el material adherido. Libere la presión en el gatillo. Levante la grapadora y muévala a la nueva posición de grapado, repita el procedimiento de engrapado. Cuando termine el trabajo, coloque el interruptor en “apagado - O” y luego vacíe la recámara de las otras grapas. ¡Precaución! Al grapar en madera blanda (por ejemplo, pino, abeto), es aconsejable no presionar demasiado la grapadora en el sus- trato. Esto puede ocasionar unos rastros en la madera. ¡Precaución! La grapadora no tiene un control de engrapado. Si la grapa no está completamente clavada, significa que el material está demasiado. En este caso, cambie el material o la grapadora. Retirar atascos Si se produce un atasco de grapas, primero apague el producto girando el interruptor a la posición “apagado”. Dirigir la salida de grapas en el sentido contrario de sí y de otras personas o animales. Empuje el empujador de la recámara. Retire el paquete de grapas y luego retire el atasco. Tenga cuidado de no dañar el mecanismo de grapado al eliminar un atasco. No use herramientas filosas o duras. Después de eliminar el atasco, instale las grapas en la recámara e intente trabajar en el material de desecho. Comentarios adicionales La grapadora no está diseñada para trabajos de construcción. No se puede instalar en materiales de construcción. Evite presionar el gatillo en una recámara vacía, el llamado “disparo seco”. El incumplimiento de esta regla puede llevar a un desgaste más rápido del mecanismo de grapado, lo que da como resultado una operación incorrecta del producto. Use descansos regulares durante el trabajo. No exceda la capacidad nominal del producto. No permita que la herramienta se sobrecargue, la temperatura de la superficie exterior nunca puede exceder los 60

El valor de vibración total declarado se midió utilizando un método de prueba estándar y se puede usar para comparar una herramienta con otra. El valor de vibración total declarado se puede usar en la evaluación de la exposición inicial. ¡Precaución! La emisión de vibraciones durante el funcionamiento de la herramienta puede diferir del valor declarado, dependiendo de cómo se use la herramienta. ¡Precaución! Especifique las medidas de seguridad para proteger al operador, que se basan en la evaluación de la exposición en condiciones reales de uso (incluidas todas las partes del ciclo de trabajo, como cuando la herramienta está apagada o en ralentí y el tiempo de activación).

MANTENIMIENTO E INSPECCIONES

¡ATENCIÓN! Antes de empezar el ajuste, servicio técnico o mantenimiento, saque el enchufe de la herramienta del contacto de la red eléctrica. Habiendo terminado el trabajo, es menester revisar el estado técnico de la herramienta eléctrica por medio de un control externo y la evaluación de: el armazón y el mango, el cable eléctrico con el enchufe, el funcionamiento del interruptor eléctrico, los intersticios de ventilación, el chispear de los cepillos, el nivel de ruido de los cojinetes y las transmisiones, el arranque y la uniformidad del funcionamiento. Dentro del periodo de garantía, el usuario no puede desmantelar las herramientas eléctricas o cambiar sus partes ya que pierde de esta manera los derechos de garantía. Todas las irregularidades que se detecten durante una inspección o el trabajo implican la necesidad de reparar la herramienta en un taller especializado. Habiendo terminado el trabajo, es menester limpiar el armazón, los intersticios de ventilación, interruptores, el mango adicional y los protectores con aire comprimido (cuya presión de debe exceder 0,3 MPa) con una brocha o con un trapo seco sin usar sustancias químicas y líquidos limpiadores. Limpie las herramientas y los mangos con un trapo seco y limpio.F INSTRUCTIONS ORIGINALES
