HASZNÁLATI ÚTMUTATÓ 78157 Sthor

4. akkumulátortöltő dugaszolóaljzata

5. előtoló rögzítő csatja

8 töltő 9 töltő kábele

10. töltés ellenőrző lámpája

4. napájacia zásuvka

A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a ter- mészeti forrásokkal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtő pontra történő beszállításával. Ahhoz, hogy a megsemmisítendő hulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történő visszanyerése. PROTEJAREA MEDIULUI Simbolul adunării selective a utilajelor electrice şi electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conţin substanţe dăunătoare sănătăţii omeneşti cât dăunătoare mediului! Vă rug ăm deci să aveţi o atitudine activă în ceace priveşte gospodărirea economică a resurselor naturale şi protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantităţile deşeurilor eliminate este necesară întrebuinţatrea lor din nou , prin recyklind sau recuperarea în altă formă.

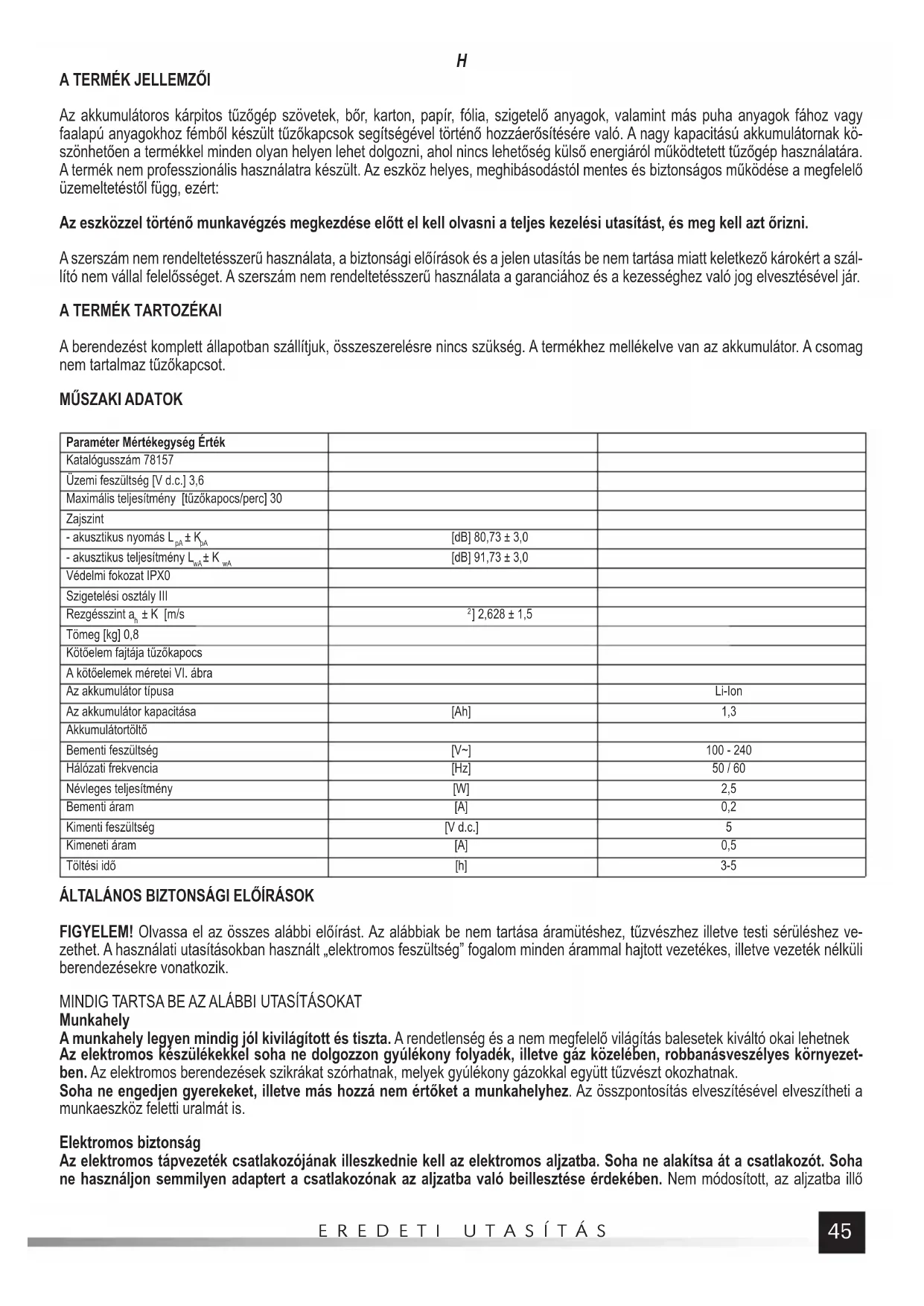

Az akkumulátoros kárpitos tűzőgép szövetek, bőr, karton, papír, fólia, szigetelő anyagok, valamint más puha anyagok fához vagy faalapú anyagokhoz fémből készült tűzőkapcsok segítségével történő hozzáerősítésére való. A nagy kapacitású akkumulátornak kö- szönhetően a termékkel minden olyan helyen lehet dolgozni, ahol nincs lehetőség külső energiáról működtetett tűzőgép használatára. A termék nem professzionális használatra készült. Az eszköz helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért: Az eszközzel történő munkavégzés megkezdése előtt el kell olvasni a teljes kezelési utasítást, és meg kell azt őrizni. A szerszám nem rendeltetésszerű használata, a biztonsági előírások és a jelen utasítás be nem tartása miatt keletkező károkért a szál- lító nem vállal felelősséget. A szerszám nem rendeltetésszerű használata a garanciához és a kezességhez való jog elvesztésével jár.

A berendezést komplett állapotban szállítjuk, összeszerelésre nincs szükség. A termékhez mellékelve van az akkumulátor. A csomag nem tartalmaz tűzőkapcsot.

Paraméter Mértékegység Érték Katalógusszám 78157 Üzemi feszültség [V d.c.] 3,6 Maximális teljesítmény [tűzőkapocs/perc] 30 Zajszint - akusztikus nyomás L

[dB] 80,73 ± 3,0 - akusztikus teljesítmény L

[dB] 91,73 ± 3,0 Védelmi fokozat IPX0 Szigetelési osztály III Rezgésszint a

] 2,628 ± 1,5 Tömeg [kg] 0,8 Kötőelem fajtája tűzőkapocs A kötőelemek méretei VI. ábra Az akkumulátor típusa Li-Ion Az akkumulátor kapacitása [Ah] 1,3 Akkumulátortöltő Bementi feszültség [V~] 100 - 240 Hálózati frekvencia [Hz] 50 / 60 Névleges teljesítmény [W] 2,5 Bementi áram [A] 0,2 Kimenti feszültség [V d.c.] 5 Kimeneti áram [A] 0,5 Töltési idő [h] 3-5 ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK FIGYELEM! Olvassa el az összes alábbi előírást. Az alábbiak be nem tartása áramütéshez, tűzvészhez illetve testi sérüléshez ve- zethet. A használati utasításokban használt „elektromos feszültség” fogalom minden árammal hajtott vezetékes, illetve vezeték nélküli berendezésekre vonatkozik. MINDIG TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT Munkahely A munkahely legyen mindig jól kivilágított és tiszta. A rendetlenség és a nem megfelelő világítás balesetek kiváltó okai lehetnek Az elektromos készülékekkel soha ne dolgozzon gyúlékony folyadék, illetve gáz közelében, robbanásveszélyes környezet- ben. Az elektromos berendezések szikrákat szórhatnak, melyek gyúlékony gázokkal együtt tűzvészt okozhatnak. Soha ne engedjen gyerekeket, illetve más hozzá nem értőket a munkahelyhez. Az összpontosítás elveszítésével elveszítheti a munkaeszköz feletti uralmát is. Elektromos biztonság Az elektromos tápvezeték csatlakozójának illeszkednie kell az elektromos aljzatba. Soha ne alakítsa át a csatlakozót. Soha ne használjon semmilyen adaptert a csatlakozónak az aljzatba való beillesztése érdekében. Nem módosított, az aljzatba illőH

csatlakozó csökkenti az áramütés kockázatát. Mindig kerülje el a földelt felületekkel pl. csövek, fűtőtestek, hűtőszekrények stb. való érintkezést. A test földelése növeli az áramütés kockázatát. Soha ne tegye ki az elektromos berendezést csapadék, illetve nedvesség hatásának. Az elektromos berendezésbe belekerülő víz és nedvesség növelik az áramütés kockázatát. Soha ne terhelje túl az elektromos tápvezetéket. Soha ne használja az elektromos tápvezetéket berendezés hordozására, a csatlakozónak az elektromos aljzatba/ból be/kihúzására. Kerülje el az elektromos vezetéknek meleggel, olajjal, éles peremek- kel illetve mozgó elemekkel való érintkezését. Az elektromos tápvezeték sérülései növelik az áramütés kockázatát. A zárt helyiségen kívül zajló munka esetében kizárólagosan kültéri hosszabbítót használjon. A megfelelő hosszabbító haszná- latával csökken az áramütés kockázata. Abban az esetben, ha az elektromos eszköz nedves környezetben történő használatát nem lehet elkerülni, a tápfeszültség elleni védelemként áram-védőkapcsolót (RCD) kell használni. Az RCD használata csökkenti az elektromos áramütés veszélyét. Személyvédelem Csak jó lelki és fizikai állapotban álljon munkába. Mindig figyeljen arra, mit csinál. Soha ne dolgozzon, amikor túl fáradt, illetve gyógyszer vagy alkohol hatása alatt áll. Pillanatnyi figyelmetlenség komoly sérülésekhez vezethet. Mindig alkalmazza a személyi védelem eszközeit. Mindig vegye fel a védőszemüveget. A személyvédelem eszközeinek: védő- maszkok, védőlábbeli, sisakok, illetve fülvédők használata jelentősen csökkenti a testi sérülések kockázatát. Kerülje el a berendezés véletlen bekapcsolását. A berendezés az elektromos hálózatába való csatlakozása előtt mindig bizo- nyosodjon meg arról, hogy a kapcsológomb a „kikapcsolt” pozícióban van. Elektromos hálózatba való csatoláskor benyomott kapcsolási gomb illetve „bekapcsolt” pozícióba tartott kapcsológomb komoly testi sérülésekhez vezethet. A pneumatikus rendszer bekapcsolása előtt tüntesse el az összes, a beállításához használt csavarhúzót és egyéb tárgyat. A mozgó elemeken felejtett kulcs komoly testi sérülésekhez vezethet. Ügyeljen az egyensúlyra. Egész idő alatt tartsa fenn a megfelelő testhelyzetet. Munka közben kialakuló váratlan helyzetekben ez megkönnyíti a elektromos berendezés irányítását. Használjon védőruhát. Ne hordjon laza ruházatot, illetve ékszert. Haját, ruházatát illetve munkakesztyűjét tartsa távol az elekt- romos berendezésétől. Laza ruházat, ékszer illetve hosszú haj beleakadhat a berendezés mozgó alkatrészeibe. Amennyiben lehetséges használjon porelszívókat, illetve portárolókat. Ügyeljen a megfelelő, szabályos felszerelésére. Porel- szívó használata csökkenti a komoly testsérülések előfordulási kockázatát. Óvintézkedések az elektromos eszköz használatánál. Mielőtt az akkumulátorokat behelyezi, meg kell győződni róla, hogy a kapcsoló „kikapcsolt” helyzetben van. Az, ha úgy teszi be az akkumulátorokat, hogy a kapcsoló „bekapcsolt” helyzetben van, balesetet okozhat. Kizárólag a gyártó által ajánlott töltőt szabad használni. Ha egy bizonyos típusú akkumulátorhoz készült töltőt másfajta akkumu- látorhoz használja, tüzet okozhat. Az eszközt kizárólag a gyártó által megadott típusú akkumulátorokkal szabad használni. Másfajta akkumulátorok használata sérüléseket vagy tűzet okozhat. Ha nem használja az akkumulátort, távol kell tartani fém eszközöktől, mint például gémkapcsoktól, pénzérméktő l, csavaroktól vagy egyéb fém elemektől, amelyek rövidre zárhatják a pólusokat. Az akkumulátorok pólusainak rövidre zárása égési sérülést vagy tüzet okozhat. Szerencsétlen körülmények között az akkumulátorból folyadék folyhat ki; ne érjen ehhez a folyadékhoz. Ha véletlenül a folya- dékhoz ér, vízzel le kell mosni. Ha a folyadék a szemébe kerül, orvoshoz kell fordulni. Az akkumulátorból kifolyó folyadék irritációt vagy égési sérülést okozhat. Javítások Az eszköz javításait kizárólagosan az erre jogosult, eredeti alkatrészeket használó szervizekben végeztesse. Ez garantálja az elektromos berendezés biztonságos munkáját.

FONTOS BIZTONSÁGI FELTÉTELEK

Mindig emlékezzen rá, hogy az eszköz rögzítő elemeket tartalmaz. Ha figyelmetlenül ragadja meg, az a kötőelem váratlan kilövé- sével és sebesüléssel járhat. Ne irányozza az eszközt önmaga irányába, sem senki másra, aki a közelben van. A kioldó billentyű váratlan megnyomására a kötőelem kilövését okozza, és sebesüléshez vezethet. Ne indítsa be az eszközt, amíg az nincs biztosan ráhelyezve a megmunkálandó tárgyra. Ha az eszköznek nincs kapcsolata a megmunkálandó tárggyal, a kötőelem visszapattanhat a célhelyről. Csatlakoztassa le az eszközt az energiaforrásról, ha a kötőelem beszorul az eszközbe. A beszorult kötőelem eltávolítása alatt, az eszköz véletlenül aktiválódhat, ha be van kapcsolva. Legyen figyelmes, amikor eltávolítja a beszorult kötőelemet. Lehet, hogy a mechanika be van nyomva, és a kötőelem jelentős erővel szabadul ki a beszorulás elhárításakor. Ne használja a szerszámot az elektromos kábel rögzítéséhez. A szerszámot nem arra tervezték, hogy elektromos hálózatok kábe- leit lehessen vele telepíteni, megsértheti a kábelek szigetelését, ami elektromos áramütést vagy tűzveszélyt okozhat.H

FELKÉSZÜLÉS A MUNKAVÉGZÉSRE Figyelem! Az ebben a fejezetben leírt műveleteket csak feszültségmentesítés után szabad elvégezni. Bizonyosodjon meg róla, hogy az eszköz kapcsolója „kikapcsolt - O” pozícióban (V) található. Az akkumulátor töltésének biztonsági ajánlásai Figyelem! A töltés megkezdése előtt bizonyosodjon meg róla, hogy a tápegység teste, a hálózati vezeték és a dugasz nem repedt vagy sérült-e. Tilos hibás vagy sérült dokkolót vagy tápegységet használni! Az akkumulátorok töltéséhez kizárólag a készletben szállított dokkoló állomást és töltőt szabad használni. Más tápegység használata tüzet okozhat, vagy tönkreteheti a készüléket. Az akkumulátort kizárólag zárt, száraz, illetéktelen személyek, főként gyerekek elől elzárt helyiségben lehet tölteni. Nem szabad az dokkoló állomást és a tápegységet felnőtt személy állandó felügyelete nélkül tölteni. Amennyiben el kell hagyni a helyiséget, ahol az akkumulátor töltése folyik, a töltőt le kell kapcsolni az elektromos hálózatról a tápegység kihúzásával a hálózati dugaszolóaljzatból. Amennyiben a töltő füstöl, gyanús szaga van stb., azonnal ki kell húzni a töltő dugaszát az elektromos hálózat dugaszolóaljzatából. A fúró-csavarhúzót töltetlen akkumulátorral szállítjuk, ezért a munkavégzés megkezdése előtt az alábbiakban leírtak szerint fel kell tölteni a készletben található tápegység és dokkoló állomás segítségével. A Li-Ion (lítium - ion) akkumulátorok nem mutatnak un. „em- lékező effektust”, ami azt jelenti, hogy bármikor lehet tölteni őket. Ajánlott azonban az akkumulátor kimerítése normál üzemben, majd ezután feltölteni teljes kapacitásig. Ha a munka jellege miatt nem lehet minden alkalommal így eljárni az akkumulátorral, akkor minden néhány, tízegynéhány ciklus után kell ezt tenni. Semmi esetben sem szabad az akkumulátort a pólusok rövidre zárásával kisütni, mivel ez a visszafordíthatatlan tönkremenetelét okozza. Ugyancsak nem szabad az akkumulátor töltöttségét a pólusok rövidre zárásával és szikráztatással ellenőrizni. Az akkumulátorok tárolása Az akkumulátor élettartama meghosszabbításának érdekében biztosítani kell a megfelelő tárolási körülményeket. Az akkumulátor kö- rülbelül 500 „feltöltés – kimerítés” ciklust bír ki. Az akkumulátort 0-30°C hőmérsékleten, 50% relatív légnedvesség-tartalom mellett kell tárolni. Az akkumulátor hosszabb tárolásához azt kb. 70%-ra fel kell tölteni. Hosszabb tárolás esetén, időközönként, évente egyszer, fel kell tölteni az akkumulátort. Nem szabad megengedni az akkumulátor túlzott kimerülését, mivel ekkor csökken az élettartama, és visszafordíthatatlan károsodást szenvedhet. Tárolás közben az akkumulátor fokozatosan kimerül, tekintettel kisülésére. A önkisülés folyamata a tárolási hőmérséklettől függ, minél magasabb a hőmérséklet, annál gyorsabb a kimerülés folyamata. Helytelen tárolás esetén az akkumulátorból kifolyhat az elektrolit. Az elektrolit kifolyása esetén semlegesítő szerrel kell kezelni a kifolyt folyadékot, amennyiben az elektrolit a szembe kerül, a szemet bő vízzel ki kell mosni, azután azonnal orvoshoz kell fordulni. Tilos a berendezést sérült akkumulátorral használni. Az akkumulátor teljes elhasználódása esetén azt az ilyen típusú hulladékok ártalmatlanításával foglalkozó szervezetnek kell átadni. Az akkumulátorok szállítása A lítium-ion akkumulátorok a jogszabályok szerint veszélyes hulladéknak szállítanak. Az eszköz használója szállíthatja az akkumulátort tartalmazó eszközt, illetve magát csak az akkumulátort szárazföldi úton. Ekkor nem kell plusz feltételeket teljesíteni. Ha a szállítást harmadik személyre bízza (például futárcéggel küldi), a veszélyes anyagokra vonatkozó előírások szerint kell eljárni. Feladás előtt a kompetens személlyel fel kell venni ebben az ügyben. Tilos sérült akkumulátorokat szállítani. A szállítás idejére a leszerelt akkumulátort ki kell venni az eszközből, a szabadon lévő érintkezőket pedig le kell védeni, pl. le kell ragasztani szigetelő szalaggal. Az akkumulátorokat a csomagolásban úgy kell levédeni, hogy szállítás közben ne mozduljanak el a csomagban. Be kell tartani a veszélyes anyagok szállítására vonatkozó, az országos elő írásokat is. Az akkumulátor töltése Figyelem! Az akkumulátor töltése előtt a töltőt le kell kapcsolni az elektromos hálózatról, úgy, hogy kihúzza a fészkéből. Ezen kívül meg kell tisztítani a töltő és a töltő csatlakozó aljzatának érintkezőit. Ehhez maximum 0,3 MPa nyomású sűrített levegőt kell használni. A tisztításhoz ne használjon ehhez éles vagy fém tárgyakat. Csatlakoztassa a töltő kábelét a töltőhöz, majd csatlakoztassa a kábel dugaszát a termék dugaszoló aljzatához (II). A dugaszt úgy tervezték, hogy csak helyesen lehessen csatlakoztatni a dugaszolóaljzatba. Nem szabad túlzott erőt kifejteni a dugasz bedugásakor a dugaszolóaljzatba. Ha csatlakozó nem illik a dugaszolóaljzatba, meg kell fordítani. Csatlakoztassa az akkumulátortöltőt az elektromos hálózat dugaszolóaljzatába. A termék rendelkezik a töltést ellenőrző lámpával. Ha az ellenőrző lámpa munka közben vörös színnel kigyullad, az azt jelenti, hogy tölteni kell az akkumulátort. Ha az ellenőrző lámpa zölden világít, az azt jelenti, hogy az akkumulátor teljesen fel van töltve. Le kell csatlakoztatni az akkumulátortöltőt az elektromos hálózat dugaszolóaljzatáról, majd ki kell húzni a töltő kábelének dugaszát a termékből és a töltőből. Figyelem! Töltés közben nem lehet használni a terméket. Töltés közben a termék fogantyúja és a töltő háza felmelegedhet, ez normális jelenség. Tűzőkapcsok feltöltése és cseréje Figyelem! A tűzőkapcsok feltöltésekor és cseréjekor nem szabad megnyomni a kioldót. Meg kell fordítani a terméket.H

Egyszerre meg kell nyomni a tűzőkapocs előtoló mindkét reteszét, és ki kell tolni az előtolót a tárból (III). A tárból el kell távolítani a tűzőkapcsokat. Ellenőrizni kell, hogy a tárban nem maradt semmilyen különálló tűzőkapocs vagy szennyeződés. Új tűzőkapcsok behelyezése előtt teljesen ki kell takarítani a tárat. Be kell tenni új tűzőkapocs csomagot, becsúsztatva a tárba (III). A tűzőkapocs csomag nyitott oldalának a szerszám alja felé kell néznie. Egyszerre mindig csak egy tűzőkapocs csomagot szabad behelyezni. Tilos különálló tűzőkapcsokat, vagy az első csomag után egy másodikat is betenni. Kizárólag a műszaki adatok táblázatában megadott méretű tűzőkapcsokat szabad betenni. A fenti szabályok figyelmen kívül hagyása esetén a tűzőkapocs beszorulhat a tűzőgép mechanikájába, és elvezethet a tűzőgép el- romlásához is. Be kell dugni a tűzőkapocs előtolót, és meg kell győződni róla, hogy mindkét retesz bepattant, az előtoló pedig nem jön ki magától munka közben (IV).

MUNKAVÉGZÉS A TERMÉKKEL

Figyelem! Mielőtt megkezdi a tényleges munkát, ajánlott egy hulladék anyagon próbát végezni. Fogja meg a terméket olyan módon, hogy nem nyomja meg a kioldót. A termék kapcsolóját állítsa „bekapcsolt – I” pozícióra. Tegye a termék talpát az összeerősítendő anyagokra, és könnyedén szorítsa rá (VI). Ennek hatására visszahúzódik a biztosító, és a termék felkészül a működésre. Nyomja meg a kioldót, ennek hatására egy tűzőkapcsot beüt az összekötendő anyagokba. Engedje el a nyomást a kioldón. Emelje fel a tűzőgépet, és tegye át a következő megtűzendő helyre, majd ismételje meg a tűzőkapocs beütésének előző folyamatát. A munka befejezése után a kapcsolót „kikapcsolt – O” állásba kell állítani, majd ki kell üríteni a tárból a maradék tűzőkapcsot. Figyelem! Ha puha fába (pl. fenyőbe) üti be a tűzőkapcsot, ajánlott a tűzőgépet nem túl nagy erővel nyomni az alapfelülethez. Ez nyomot hagyhat a fán. Figyelem! A tűzőgépen nincs lehetőség a tűzőkapcsok beütésének erejét szabályozni. Ha a tűzőkapocs nincs teljesen beütve, az azt jelenti, hogy túl kemény az az anyag, amibe a tűzőkapcsot be kell ütni. Ilyen esetben ki kell cserélni a tűzőkapcsot vagy a tűzőgépet. Beszorulás elhárítása Ha beszorul a tűzőkapocs, először ki kell kapcsolni az áramot a termékből a kapcsoló „kikapcsolt – O” helyzetbe állításával. A tűzőkap- csok kilépő nyílását ne irányítsa magára vagy más személyre illetve állatra. Ki kell húzni az előtolót a tárból. Ki kell húzni a tűzőkapocs csomagot, majd el kell hárítani a beszorulást. A beszorulás elhárításakor óvatosan kell eljárni, hogy ne tegye tönkre a tűzőkapcsokat beütő mechanikát. A beszorulás elhárításához ne használjon hegyes és kemény szerszámot. A beszorulás elhárítása után tűzőkapcsot kell tenni a tárba, és próbát kell végezni egy megfelelő anyagon. További megjegyzések. A szerszám nem használható építőipari munkákhoz. Nem lehet vele szerkezeti anyagokat beépíteni. Kerülni kell, hogy megnyomja a kioldó billentyűt, amikor üres a tár, azaz a „szárazon lövést”. A nem tartják be ezt a szabályt, gyorsan tönkremehet a tűzőkapocs beütő mechanika, aminek következtében a termék rosszul fog működni. Munka közben rendszeresen szünetet kell tartani. Ne lépje túl a termék névleges teljesítményét. Nem szabad a gépet túlterhelni, a gép külső felületének hőmérséklete soha nem haladhatja meg a 60 °C-ot. A deklarált, teljes rezgés értékét hagyományos mérési módszerrel mérték, és felhasználható két eszköz egymással történő összeha- sonlításához. A deklarált, teljes rezgés értéke felhasználható az expozíció előzetes megítéléséhez. Figyelem! A szerszámmal végzett munka közben a tényleges rezgésérték, a szerszám használatának módjától függően, különbözhet a deklarált értéktől. Figyelem! A tényleges használat körülményeinek alapján kell megadni a kezelő védelmére szolgáló biztonsági eszközöket (figyelembe véve a munkavégzés összes ciklusát, például azt az időt, amikor az eszköz be van kapcsolva, vagy üresjáratban üzemel, valamint az aktiválás idejét).

KARBANTARTÁS ÉS KONZERVÁLÁS

FIGYELEM! A beállítás, műszaki kezelés vagy karbantartás előtt a berendezés dugvilláját ki kell húzni az elektromos hálózat dugaljából. A munka befejezése után külső szemlevételezéssel ellenőrizni kell az elektromos berendezés műszaki állapotát, és meg kell ítélni: a testet és a fogantyút, a hálózati vezetéket a dugvillával és a megtörésgátlóval, az elektromos kapcsoló működését, a szellőző járatok átjárhatóságát, a szénkefék szikrázását, a csapágyak és áttételek hangosságát, gép beindulását és egyenletes működését. A garanci- ális időszakban a felhasználó nem szerelhet az elektromos berendezéshez, és nem is cserélhet ki semmiféle részegységet vagy tarto- zékot, mivel ez a garanciális jog elvesztésével jár. A szemrevételezésnél vagy a működés közben tapasztalt bármiféle rendellenesség jelzés arra, hogy a gépet szervizben meg kell javítani. A munka befejezése után a testet, a szellőző réseket, a kapcsolókat, a kiegészítő fogantyút és a védőburkolatot meg kell tisztítani légsugárral (max. 0,3 MPa nyomásúval), ecsettel vagy száraz ronggyal, vegyi anyagok és tisztítószerek használata nélkül. A berendezést és a fogantyúkat száraz ronggyal kell megtisztítani.RO
