MANUAL DE UTILIZARE 78157 Sthor

1. mâner
2. comutator
3. trăgaci
4. mufă de încărcare a accumulatorului
5. blocare împingător
6. magazie
7. piedică de siguranță
8. încărcător
9. cablu încărcător
10. indicator de încărcare a accumulatorului

E

Simbolul adunării selective a utilajelor electrice și electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conțin substanțe dăunătoare sănătății omenești cât dăunătoare mediului! Vă rugăm deci să aveți o atitudine activă în ceace privește gospodărirea economică a resurselor naturale și protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantitățile deșeurilor eliminate este necesară întrebuințătrea lor din nou , prin recyklind sau recuperarea în altă formă.

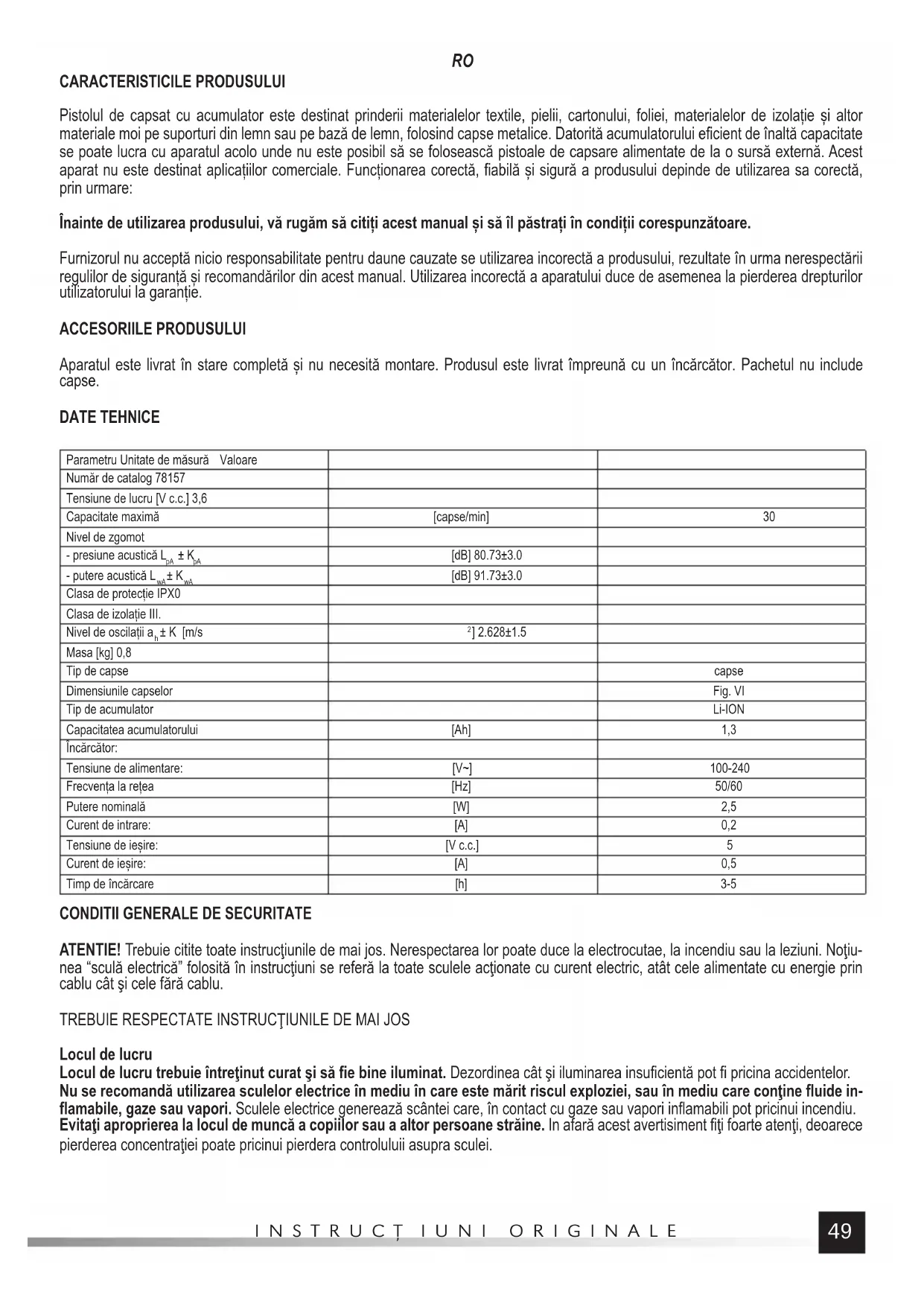

Pistolul de capsat cu accumulator este destinat prinderii materialelor textile, pielii, cartonului, foliei, materialelor de izolație și altor materiale moi pe suporturi din lemn sau pe bază de lemn, folosind capse metalice. Datorită accumulatorului eficient de înaltă capacitate se poate lucra cu aparatul acolo unde nu este posibil să se folosească pistoale de capsare alimentate de la o sursă externă. Acest aparat nu este destinat aplicațiilor comerciale. Funcționarea corectă, fiabilă și sigură a produsului depinde de utilizarea sa corectă, prin urmare:

Înainte de utilizarea produsului, vă rugăm să citiți acest manual și să îl păstrați în condiții corespunzătoare.

Furnizorul nu acceptă nicio responsabilitate pentru daune cauzate se utilizarea incorectă a produsului, rezultate în urma nerespectării regulilor de siguranță și recomandărilor din acest manual. Utilizarea incorectă a aparatului duce de asemenea la pierderea drepturilor utilizatorului la garanție.

ACCESORIILE PRODUSULUI

Aparatul este livrat în stare completă și nu necesită montare. Produsul este livrat împreună cu un încărcător. Pachetul nu include capse.

DATE TEHNICE

Parametru Unitate de măsură Valoare
Număr de catalog 78157
Tensiune de lucru [V c.c.] 3,6
Capacitate maximă	[cape/min]	30
Nivel de zgomot
- presiune acustică L_pA ± K_pA	[dB] 80.73±3.0
- putere acustică L_wA ± K_wA	[dB] 91.73±3.0
Clasa de protectie IPX0
Clasa de izolatie III.
Nivel de oscilatii a_h ± K [m/s	2] 2.628±1.5
Masa [kg] 0,8
Tip de capse		cape
Dimensiunile capselor		Fig. VI
Tip de accumulator		Li-ION
Capacitatea accumulatorului	[Ah]	1,3
Încărcător:
Tensiune de alimentare:	[V~]	100-240
Frecvența la rețea	[Hz]	50/60
Putere nominală	[W]	2,5
Curent de intrare:	[A]	0,2
Tensiune de ieșire:	[V c.c.]	5
Curent de ieșire:	[A]	0,5
Timp de încărcare	[h]	3-5

CONDITII GENERALE DE SECURITATE

ATENTIE! Trebuie citite toate instructiunile de mai jos. Nerespectarea lor poate duce la electrocutae, la incendiu sau la leziuni. Noțiunea “sculă electrică” folosită în instructiuni se referă la toate sculele acționate cu curent electric, atât cele alimentate cu energie prin cablu cât și cele fără cablu.

TREBUIE RESPECTATE INSTRUCTIUNILE DE MAI JOS

Locul de lucru

Locul de lucru trebuie întreținut curat și să fie bine iluminat. Dezordinea cât și iluminarea insuficientă pot fi pricina accidentelor. Nu se recomandă utilizarea sculelor electrice în mediu în care este mărit riscul exploziei, sau în mediu care conține fluide inflamabile, gaze sau vapori. Sculele electrice generează scântei care, în contact cu gaze sau vapori inflamabili pot pricinui incendiu. Evitați aproprierea la locul de muncă a copiilor sau a altor persoane străine. În afară acest avertisiment fiți foarte atenți, deoarece pierderea concentrației poate pricinui pierdera controlului asupra sculei.

RO

Securitatea electrică

Sztecărul conductorului electric trbuie să corespundă cu priza electrică. Este interzisă modificarea stecărului. Este interzisă modificarea stecărului cu scopul de a fi adaptabil la priza electrică. Sztecărul ne modificat micșorează riscul electrocutării.

Evitați posibilitatea contactului cu cu obiecte cu împământare ca țevi, radiatoare și instalații frigorifere. Corpul omenesc împământat mărește riscul electrocutării.

Se recomandă evitarea expunerii sculei electrice în contact cu percipitații atmosferice sau cu umezeala. Apa și umezeala, care intră în interiorul sculei electrice mărește riscul electrocutării.

Nu supraîncărcați conducta de alimentare electrică. Nu purtați scula ținând-o de conducta de alimentare electrică, nu trageți de conductă vrând să scoateți ștecărul din priza de alimentare electrică. Evitați contactul conductei cu căldură, cu uleiuri, sau cu obiecte ascuțite și elemente în mișcare. Defectarea conductei de alimentare măreste riscul electrocutării.

In cazul efectuării lucrului în afara încăperilor trebuie să întrebuințați conductori prelungitori destinați pentru întrebuințarea lor afară. Întrebuințarea conductorilor corespunzători micșorează riscul elctrocutării.

În cazul în care nu puteți evita să utilizați unealta electrică într-un mediu umed, drept protecție împotriva tensiunii electrice trebuie să utilizați un dispozitiv cu curent diferențial (RCD). Utilizarea RCD scade riscul de electrocutare.

Securitatea personală

Apucă-te de lucru numai în bună condiție fizică și psihică. Fii precaut la ceace faci. Nu lucra atunci când ești obosit sau sub influența medicamentelor sau a alcoolului. Cea mai mică neatenție, în timpul lucrului, poate provoca leziuni serioase a corpului.

Intrebuințează mijloace de protejare personală. Totdeauna puneți ochelari de protecție. Intrebuințarea mijloacelor de protejare personală, adică măști respiratorii de protecție, încălțăminte de protecție, căști și antifoane pe urechi micșorează riscul leziunilor serioase ale corpului tău.

Evită întâmplătoarea punere în funcțiune a sculei. Inainte de a alimenta scula cu energie electrică verifică totdeauna dacă întrerupătorul este pe poziția „deconectat“. Tinând degetul pe întrerupătorul sculei sau punerea în funcțiune a sculei electrice atunci când întrerupătorul este pe poziția „conectat“ poate duce la leziuni serioase ale corpului tău.

Inainte de a pune în funcțiune scula electrică dă la o parte toate cheile și alte scule care au fost întrebuințate la reglarea ei. Cheia lăsată pe elementele rotitoare ale sculei poate duce la leziuni serioase ale corpului tău.

Păstrează-ți echilibrul. Tot timpul păstrează statura corespunzătoare. Această poziție îți va permite să stăpânești scula electrică în cazuri de situații de lucru neașteptate.

Impbracă-te în haine de protejare. Nu te îmbrăca în haine largi și cu bijuterii. Părul, îmbrăcămintea și mănușile să nu le apropii de piesele în mișcare ale sculei electrice. Imbrăcămintea largă, bijuteria sau părul lung se pot agăța de piesele în mișcare ale sculei.

Intrebuințează extractor de praf sau recipient pentru praf, dacă scula este înzestrată cu recipient. Imbină le corect. Utilizarea extractorului de praf micșorează riscul leziunilor serioase ale corpului tău.

Atentie la utilizarea unei scule electrice

Înainte de introducerea acumulatorului, asigurați-vă că comutatorul este în poziția „OFF” (oprit). Introducerea unui accumulator într-o sculă electrică atunci când comutatorul este în poziția „ON” (pornit) poate duce la accidente.

Folosiți doar încărcătoare recomandate de producător. Utilizarea unui încărcător destinat unui anumit tip de accumulator pentru încărcarea altor tipuri de accumulator poate duce la provocarea unui incendiu.

Folosiți scule electrice doar cu accumulatorul specificat de producător. Utilizarea altor tipuri de accumulator poate duce la provocarea unui incendiu.

Atunci când accumulatorul nu este folosit, el trebuie depozitat departe de obiecte metalice, de exemplu agrafe de hârtie, monezi, cuie, şuruburi sau alte elemente metalice mici care ar putea provoca scurtcircuit la borne. Scurtcircuitarea bornelor acumulatorului poate provoca arsuri sau incendiu.

În condiții adverse, poate să se scurgă lichid din accumulator; evitați orice contact cu acest lichid. În cazul contactului accidentat cu lichidul, spălați cu apă. Dacă lichidul pătrunde în ochi, solicitați recomandarea medicului. Un lichid care se scurge din accumulator poate provoca iritații sau arsuri.

Reparațiile

Repararea sculei trebuie executată numai de către ateliere autorizate, care au numai piese de schimb originale. In acest fel, este asigurată securitatea utilizării sculei electrice.

CONDIȚII SPECIALE DE SIGURANȚĂ

Întotdeauna trebuie să considerați că pistolul de capsat este încărcat cu capse. Apucarea pistolului de capsat fără o atenție necorespunzătoare poate duce la eliberarea neașteptată a capselor și la accidente.

Nu îndreptați pistolul de capsat spre dumneavoastră sau alte persoane din apropiere. Apăsarea neintenționată a trăgaciului duce la eliberarea a capselor și la accidente.

Nu actionați pistolul de capsat înainte de a fi plasat ferm pe o suprafață de lucru. Dacă pistolul de capsat nu este în contact cu suprafața de lucru, capsa poate ricoșa când lovește suprafața.

Deconectați pistolul de capsat de la alimentarea electrică atunci când capsele se blochează înăuntru. La îndepărtarea capsei blocate, pistolul de capsat nu trebuie să poată fi activat accidental dacă este pornită.

Atenție la îndepărtarea capselor blocate. Mecanismul poate fi strâns și capsa poate fi eliberată cu forță suficientă la îndepărtarea elementului blocat.

RO

Nu folosiți pistolul de capsat pentru montarea cablurilor electrice. Pistolul de capsat nu a fost proiectat pentru instalarea cablurilor electrice și poate deteriora izolația acestora, provocând riscul de electrocutare și incendiu.

PREGĂTIREA PENTRU LUCRU

Notă! Toate operațiile descrise în acest capitol trebuie executate cu alimentarea electrică oprită. Asigurați-vă că comutatorul electric rămâne în poziția decuplată „OFF-O” [V].

Instrucțiuni de siguranță de încărcare a accumulatorului

Atenție! Înainte de a începe să încărcați trebuie să vă asgiruați că ștecherul, cablul și carcasa încărcătorului nu sunt fisurate sau defecte. Se interzice utilizarea stației de încărcare și a încărcătorului atunci când acestea nu funcționează corect sau sunt defecte! Pentru a încărca accumulatorii folosiți doar stația de încărcare și încărcătorul din dotare. Utilizarea altui încărcător poate provoca incendiu sau deteriorarea uneltei. Încărcarea accumulatorului poate fi efectuată doar într-o încăpere închisă, uscată și ferită de accesul persoanelor străine, în special a copiilor. Nu le permiteți să folosească stația de încărcare și încărcătorul fără supravegherea unei persoane adulte! În cazul în care este necesar să părăsiți încăperea în care se efectuează încărcarea, trebuie să scoateți ștecherul încărcătorului din priză. În cazul în care din încărcător iese fum, miros suspect, etc. trebuie să scoateți imediat ștecherul încărcătorului din priză!

Mașina de găurit-șurubelniță electrică este livrată cu accumulatorul descărcat, de aceea înainte de a începe lucrul trebuie să-l încărcați în mod conform cu procedura descrisă mai jos folosind încărcătorul și stația de încărcare. Acumulatorii tip Li-ION (litiu- ion) nu prezintă așa-numitul „efect de memorie”, ceea ce permite încărcarea acestora în orice moment. Se recomandă totuși descărcarea accumulatorului în timpul lucrului normal, iar apoi să-l încărcați până la capacitate maximă. În cazul în care datorită tipului de lucrare nu puteți opera în acest mod de fiecare dată accumulatorul, trebuie să faceți acest lucru la fiecare câteva sau la câte o duzină de cicluri de funcționare. Se interzice descărcarea accumulatorilor prin scurt-circuitarea electrodelor, deoarece acest lucru poate duce la defectiuni ireversibile! De asemenea se interzice verificarea stării accumulatorilor prin apropierea electrodelor care să ducă la scânteierea acestuia.

Depozitarea accumulatorului

Pentru a prelungi durata de funcționare a accumulatorului trebuie să asigurați condițiile corespunzătoare de depozitare. Acumulatorul rezistă aproximativ 500 cicluri „încărcare - descărcare”. Acumulatorul trebuie depozitat în intervalul de temperaturi între 0° și 30° Celsius, la o umiditate relativă a aerului de 50%. Pentru a depozita accumulatorul o durată îndelungată trebuie să-l încărcați până la 70% din capacitate. În cazul în care depozitați o durată mai îndelungată trebuie să încărcați periodic, o dată pe an accumulatorul. Nu permiteți descărcarea excesivă a accumulatorului, deoarece acest lucru scurtează durata de viață a acestuia și poate provoca daune ireversibile.

Pe durata de depozitare a accumulatorului acesta se va descărca treptat, datorită scurgerii timpului. Procesul de descărcare depinde de temperatura de depozitare, cu cât temperatura este mai ridicată, cu atât mai rapid este procesul de descărcare. În caz de depozitare neadecvată a accumulatorilor se poate ajunge la scurgeri de electrolit. În caz de scurgeri trebuie să asigurați scurgerea cu o substanță de neutralizare, în caz de contact al electrolitului cu ochii, trebuie să spălați din abundență cu apă, iar apoi apelați la asistență medicală.

Se interzice utilizarea uneltei cu accumulator defect.

În cazul în care accumulatorul este uzat în totalitate trebuie să-l transmiteți la un punct specializat în colectarea și reciclarea acestui tip de deșeuri.

Transportul accumulatorilor

Acumulatorii litiu – ion cf. normelor legale sunt considerați materiale periculoase. Utilizatorul uneltei poate transporta unealta cu acumulator sau doar accumulatorii pe uscat. Nu trebuie îndeplinite condiții adiționale. În cazul în care comandați efectuarea transportului unor persoane terțe (de exemplu prin firmă de curierat) trebuie să procedați în conformitate cu prevederile referitoare la transportul de materiale periculoase. Înainte de a trimite prin colet trebuie să luați legătura cu o persoană cu calificări corespunzătoare.

Se interzice transportul acumulatorilor defecti. Pe timpul transportului acumulatorii demontați trebuie dati jos de pe unealtă, punctele de contact descoperite trebuie protejate, de ex. lipiți cu bandă adezivă. Acumulatorii trebuie protejați în ambalaj astfel încât să nu se deplaseze în ambalaj în timpul transportului. De asemenea trebuie să respectați prevederile naționale cu privire la transportul de materiale periculoase

Încărcarea accumulatorului

Notă! Înainte de încărcare, scoateți încărcătorul din priză, trăgând afară ștecherul. În plus, curățați contactele ștecherului de la încărcător bornele de încărcare ale produsului. Dacă este necesar, folositii un jet de aer comprimat la o presiune de nu mai mult de 0,3 MPa. Pentru curățare, nu folositii obiecte ascuțite sau metalice.

Conectați cablul la încărcător și apoi conectați ștecherul cablului la mufa produsului (II). Ștecherele au fost proiectate astfel încât să fie posibilă doar conectarea corectă la mufă. Nu aplicați o forță excesivă la conectarea ștecherelor la mufă. Dacă un ștecher nu se potrivește în mufă, schimbați-i poziția.

Introduceti încărcătorul în priza de rețea.

Produsul are indicator de încărcare. Dacă indicatorul se aprinde cu culoarea roșie în timpul funcționării, acest lucru arată că acumulatorul trebuie încărcat.

Când indicatorul este aprins continuu cu culoarea verde, acest lucru arată că accumulator este complet încărcat.

Scoateti încărcătorul din priza de retea și apoi scoateti stecherul din produs și de la încărcător.

Notă! În timpul încărcării, nu este posibil să folosiți produsul. În timpul încărcării, mânerul produsului și carcasa încărcătorului se pot încălzi, acesta este un fenomen normal.

RO

Adăugarea și înlocuirea capselor

Notă! În timpul înlocuirii și adăugării capselor, nu apăsați trăgaciul.

Întoarceți invers pistolul de capsat.

Apăsați simultan ambele cleme ale împingătorului și scoateți împingătorul din magazie (III).

Scoateți capsele din magazie.

Asigurați-vă că nu au rămas capse sau corpuri străine în magazie. Înainte de introducerea unor capse noi. curățați complet magazia. Introduceți noul pachet de capse, împingându-I în magazie (III). Vârfurile capselor trebuie să fie orientate spre partea de jos a pistolului de capsat. Capsele trebuie introduse întotdeauna ca pachet unic. Es interzis să introduceți capse izolat sau să adăugați un pachet la altul existent.

Instalati doar capse de dimensiunile specificate în tabelul cu date tehnice.

Nerespectarea regulilor de mai sus poate duce la blocarea capselor în mecanismul capsatorului și, de asemenea, la deteriorarea pistolului.

Introduceți împingătorul și asigurați-vă că ambele cleme funcționează și că împingătorul nu se poate deplasa înapoi accidental în timpul lucrului (IV).

LUCRUL CU PRODUSUL

Notă! Se recomandă ca înainte de utilizarea propriu-zisă, să faceti o încercare pe un rest de material.

Prindeți mânerul pistolului de capsat astfel încât să preveniți apăsarea trăgaciului.

Puneți comutatorul pistolului de capsat pe poziția „ON-I” (pornit).

Aplicați baza pistolului de capsat pe materialele care trebuie prinse și apăsați ușor în jos (VI). Acest lucru va face ca piedica de siguranță să se deplaseze înapoi, pregătind pistolul de capsat pentru funcționare.

Apăsați trăgaciul, aceasta va duce la eliberarea unei capse în materialele care trebuie prinse.

Eliberați trăgaciul.

Ridicați pistolul de capsat și puneti-I pe noul loc de capsare, apoi repetați procedura de capsare.

După încheierea lucrului, treceți comutatorul pe poziția „OFF-O” (oprit) și apoi goliti capsele rămase din magazie.

Notă! În cazul în care capsele sunt aplicate în lemn moale (de exemplu, pin sau brad) se recomandă să nu apăsați prea tare pistolul de capsat pe substrat. Acest lucru ar putea duce la lăsarea unor urme în lemn.

Notă! Pistolul de capsat nu are un sistem de reglare a vitezei de capsare. Dacă o capsă nu intră complet în material, înseamnă că materialele au fost prea tari. În asemenea caz, înlocuiti materialele sau pistolul de capsat.

Îndepărtarea capselor blocate

Dacă se blochează capsele, deconectați mai întâi alimentarea electrică trecând comutatorul pe poziția „OFF-O” (oprit). Nu orientați fanta de iesire a capselor spre dumneavoastră sau alte persoane și animale. Scoateți împingătorul din magazie. Scoateți pachetul de capse, apoi eliminați capsa blocată.

La îndepărtarea capsei blocate, trebuie să aveți o grijă deosebită să nu deteriorați mecanismul de împingere a capselor. Nu folosiți scule ascuțite sau dure în acest scop.

După îndepărtarea blocajului, instalați capsele în magazie și faceți o încercare pe un rest de material.

Observații suplimentare

Pistolul de capsat nu este destinat utilizării în lucrări de constructii. Nu puteți instala materiale de constructie cu ajutorul lui.

Evitați să apăsați trăgaciul când magazia este goală, așa-numita „tragere în gol”. Nerespectarea acestei reguli poate duce la uzura mai rapidă a mecanismului de împingere a capselor, ceea ce va avea ca rezultat funcționarea necorespunzătoare a aparatului.

Faceți pauze regulate în timpul lucrului. Nu depășiți capacitatea nominală a produsului.

Nu suprasolicitați pistolul de capsat, temperatura suprafetelor sale exterioare nu trebuie să depăsească niciodată 60 °C.

Nivelul total declarat de vibrații a fost măsurat printr-o metodă de testare standardizată și poate fi folosit pentru a compara o sculă cu alta. Nivelul total declarat de vibrații poate fi folosit pentru evaluarea inițială a expunerii.

Notă! Emisiile de vibratii la lucrul cu bormașina pot diferi de nivelul declarat în functie de modul în care este folosită bormasina.

Notă! Este necesar să se determine măsuri de siguranță pentru protecția utilizatorului, bazate pe evaluarea expunerii în condiții reale de utilizare (inclusiv toate elementele ciclului de lucru, ca de exemplu timpul în care bormașina este oprită și timpul de activare).

CONSERVAREA SI REVIZIILE

Atenție! Inainte de a începe reglarea, deservirea tehnică sau conservarea scote fișa conductei de alimentare din priza cu tensiune electrică. După terminarea lucrului trebuie verificată starea tehnică a sculei electrice, aspectul ei exterior adică: carcasa și mînierul, conductorul electric și fișa lui, funcționarea întrerupătorului electric, rosturile de trecerea aerului (ventilația), scâterierea periilor (cărbunilor), sonoritatea lagărelor și angrenajului, pornirea și corectitudinea funcționării, în timpul garanției uzufructuarul nu poate anexa nimic la scula respectivă și nici nu poate să schimbe nici un subansamblu, deoarece se pierde dreptul la garanție. Dacă în timpul funcționării vor fi constate necorectitudeni sau alte simptome neașteptate, înseamnă că trebuie făcută revizia periodică la servis. După terminarea lucrului trebuie curățată toată scula, rosturile de trecerea aerului, întreruptorii, mânierul și scuturile de exemplu cu are comprimat cu o presiune nu mai mare de 0,3 Mpa, sau cu penson sau cu o cârpă uscată neântrebuințând mijloace chimice și lichide curățătoare.

CARACTERÍSTICAS DEL PRODUCTO

Declarăm și garantăm pe proprie răspundere că produsele următoare:

Pistol de capsat cu accumulator 3,6 V d.c., 30/min; cod articol. 78157

satisfac cerințele Standardelor europene / Specificațiilor tehnice următoare:

EN 60745-1:2009 + A11:2010

EN 60745-2-16:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

și satisfac cerințele Directivelor europene următoare:

2006/42/WE Directiva pentru utilaje și dispositive de siguranță

2014/30/UE Directiva privind compatibilitatea electromagnetică (EMC)

2011/65/UE Restrictia utilizării unor substanțe periculoase

Număr de serie: se referă la toate numere de serie ale articolelor specificate în această declarație

Ultimele două cifre ale anului în care s-a aplicat marcarea: 18

Persoana autorizată să întocmească dosarul tehnic:

Tomasz Zych

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polonia

Wrocław, 2018.01.02

(locul și data emiterii)

TOYA SPÓŁKA AECY JRA

DYREKTORDS. ZAKUROW

DARIUSZHAYEK

(nume și semnătura persoanei autorizate)
