NÁVOD NA OBSLUHU 78157 Sthor

Symbol poukazuje na nutnosť separovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných surovín – je zakázané vyhadzovať ich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebova- ných elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.

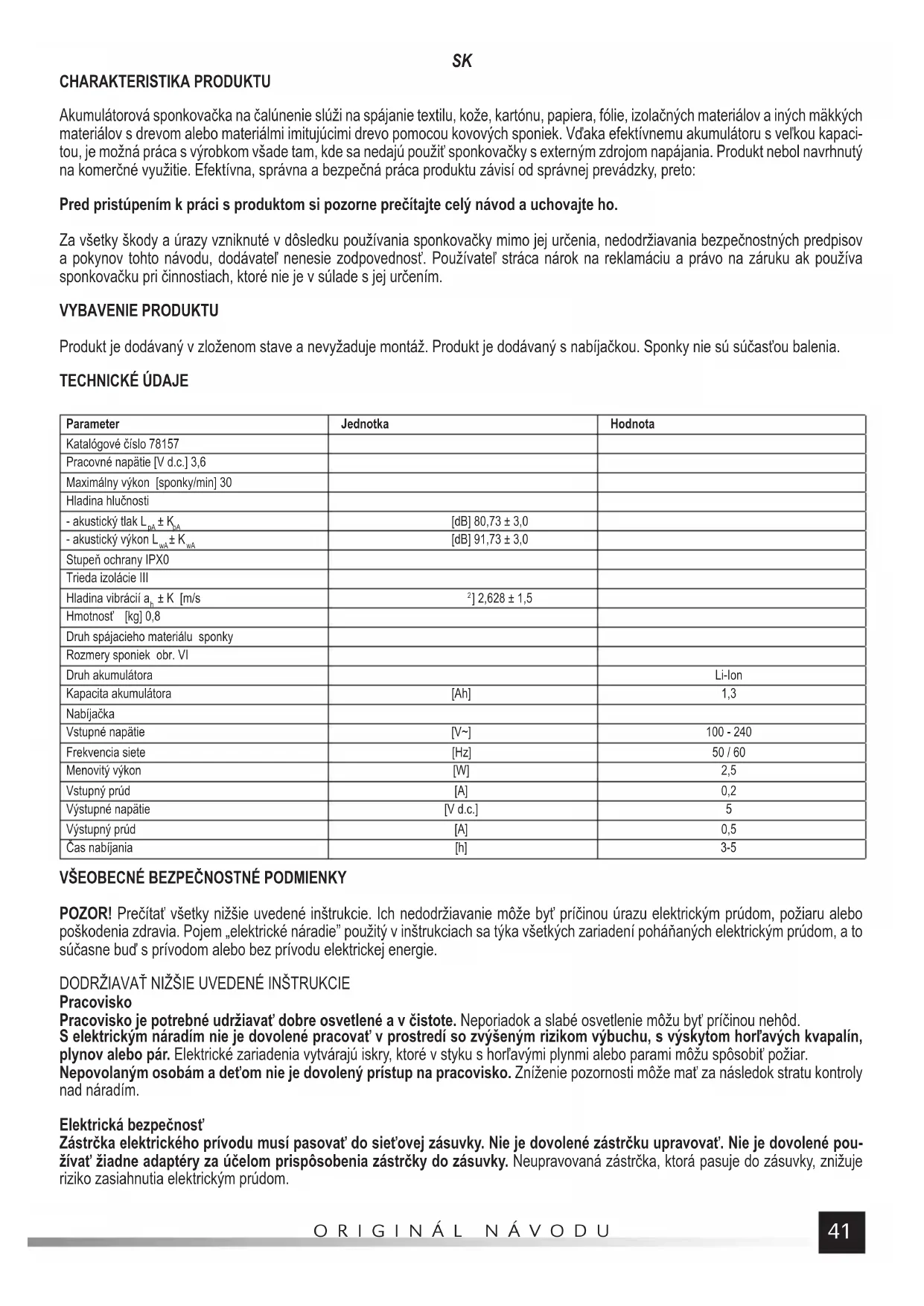

CHARAKTERISTIKA PRODUKTU Akumulátorová sponkovačka na čalúnenie slúži na spájanie textilu, kože, kartónu, papiera, fólie, izolačných materiálov a iných mäkkých materiálov s drevom alebo materiálmi imitujúcimi drevo pomocou kovových sponiek. Vďaka efektívnemu akumulátoru s veľkou kapaci- tou, je možná práca s výrobkom všade tam, kde sa nedajú použiť sponkovačky s externým zdrojom napájania. Produkt nebol navrhnutý na komerčné využitie. Efektívna, správna a bezpečná práca produktu závisí od správnej prevádzky, preto: Pred pristúpením k práci s produktom si pozorne prečítajte celý návod a uchovajte ho. Za všetky škody a úrazy vzniknuté v dôsledku používania sponkovačky mimo jej určenia, nedodržiavania bezpečnostných predpisov a pokynov tohto návodu, dodávateľ nenesie zodpovednosť. Používateľ stráca nárok na reklamáciu a právo na záruku ak používa sponkovačku pri činnostiach, ktoré nie je v súlade s jej určením. VYBAVENIE PRODUKTU Produkt je dodávaný v zloženom stave a nevyžaduje montáž. Produkt je dodávaný s nabíjačkou. Sponky nie sú súčasťou balenia. TECHNICKÉ ÚDAJE Parameter Jednotka Hodnota Katalógové číslo 78157 Pracovné napätie [V d.c.] 3,6 Maximálny výkon [sponky/min] 30 Hladina hlučnosti - akustický tlak L

[dB] 91,73 ± 3,0 Stupeň ochrany IPX0 Trieda izolácie III Hladina vibrácií a

POZOR! Prečítať všetky nižšie uvedené inštrukcie. Ich nedodržiavanie môže byť príčinou úrazu elektrickým prúdom, požiaru alebo poškodenia zdravia. Pojem „elektrické náradie” použitý v inštrukciach sa týka všetkých zariadení poháňaných elektrickým prúdom, a to súčasne buď s prívodom alebo bez prívodu elektrickej energie. DODRŽIAVAŤ NIŽŠIE UVEDENÉ INŠTRUKCIE Pracovisko Pracovisko je potrebné udržiavať dobre osvetlené a v čistote. Neporiadok a slabé osvetlenie môžu byť príčinou nehôd. S elektrickým náradím nie je dovolené pracovať v prostredí so zvýšeným rizikom výbuchu, s výskytom horľavých kvapalín, plynov alebo pár. Elektrické zariadenia vytvárajú iskry, ktoré v styku s horľavými plynmi alebo parami môžu spôsobiť požiar. Nepovolaným osobám a deťom nie je dovolený prístup na pracovisko. Zníženie pozornosti môže mať za následok stratu kontroly nad náradím. Elektrická bezpečnosť Zástrčka elektrického prívodu musí pasovať do sieťovej zásuvky. Nie je dovolené zástrčku upravovať. Nie je dovolené pou- žívať žiadne adaptéry za účelom prispôsobenia zástrčky do zásuvky. Neupravovaná zástrčka, ktorá pasuje do zásuvky, znižuje riziko zasiahnutia elektrickým prúdom.SK

Vyhýbať sa kontaktu s uzemnenými plochami ako rúry, ohrievače a chladničky. Uzemnenie tela zvyšuje riziko zasiahnutia elek- trickým prúdom. Nie je dovolené vystavovať elektrické náradie kontaktu s atmosférickými zrážkami alebo s vlhkosťou. Voda a vlhkosť, ktoré sa dostanú do vnútra elektrického náradia, zvyšujú riziko zasiahnutia elektrickým prúdom. Nepreťažovať napájací kábel. Nepoužívať napájací kábel na nosenie, pripojovanie a odpojovanie zástrčky zo sieťovej zásuv- ky. Zabrániť kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými predmetmi. Poškodenie napájacieho kábla zvyšuje riziko zasiahnutia elektrickým prúdom. V prípade práce mimo uzavretých priestorov je potrebné používať predĺžovacie káble určené pre prácu mimo uzavretých priestorov. Použitie náležitého predĺžovacieho kábla znižuje riziko zasiahnutia elektrickým prúdom. V prípade, že je použitie elektronáradia vo vlhkom prostredí nevyhnutné, je potrebné v napájacom obvode použiť ako ochranu rozdielový prúdový chránič (RCD). Použitie RCD znižuje riziko úrazu zavineného elektrinou. Osobná bezpečnosť Pracuj, len ak si v dobrej fyzickej a psychickej kondícii. Sústreď sa na to, čo robíš. Nepracuj, ak si unavený alebo pod vplyvom liekov alebo alkoholu. Iba chvíľa nepozornosti počas práce môže zapríčiniť vážne úrazy. Používaj prostriedky osobnej ochrany. Vždy si nasaď ochranné okuliare (určené pre daný druh práce). Používanie prostriedkov osobnej ochrany ako prachové respirátory, ochranná obuv, prilby a chrániče sluchu znižujú riziko vážnych úrazov. Zabraň náhodnému zapnutiu náradia. Pred pripojením náradia k elektrickej sieti sa uisti, že elektrický spínač je v polohe „vyp- nuté”. Držanie náradia s prstom na spínači alebo pripájanie elektrického náradia, keď je spínač v polohe „zapnuté”, môže zapríčiniť vážne úrazy. Pred zapnutím elektrického náradia odstráň všetky kľúče a iné nástroje, ktoré sa používali na jeho nastavenie. Kľúč ponechaný na rotujúcich častiach zariadenia môže zapríčiniť vážne úrazy. Udržuj rovnováhu. Po celý čas udržuj náležité postavenie. To umožní jednoduchšie ovládanie elektrického náradia v prípade neočakávaných situácií počas práce. Používaj ochranný odev. Neobliekaj si voľný odev, nenos bižutériu. Udržuj vlasy, odev a pracovné rukavice v dostatočnej vzdialenosti od pohyblivých častí elektrického náradia. Voľný odev, bižutéria alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí náradia. Používaj odsávače prachu alebo zásobníky na prach, pokiaľ je nimi náradie vybavené. Postaraj sa, aby boli správne pripoje- né. Použitie odsávania prachu znižuje riziko vážneho ohrozenia zdravia. Pozornosť pri používaní elektrického náradia Pred inštaláciou akumulátora sa uistite, či je spínač v polohe „vypnutý“. Inštalácia akumulátora do elektronáradia keď je prepínač v polohe „zapnutý“ môže viesť k nehodám. Používajte iba nabíjačku, ktorú odporúča výrobca. Použitie nabíjačky určenej pre jeden typ akumulátora na nabíjanie iného typu akumulátorov môže viesť k nehodám. Používajte elektronáradie iba s akumulátorom odporúčaným výrobcom. Používanie iných akumulátorov môže viesť k zraneniu alebo k požiaru. Ak akumulátor nie je používaný, skladujte ho mimo dosahu kovových predmetov, ako sú papierové klipy, mince, klince, skrutky alebo iné malé kovové prvky, ktoré môžu spôsobiť skrat svoriek. Skrat svoriek akumulátora môže viest k popáleninám alebo k požiaru. V nepriaznivých podmienkach, z akumulátora môže vytiecť kvapalina; vyhnite sa kontaktu s ňou. Pri náhodnom kontakte s kvapalinou, spláchnite miesto kontaktu vodou. Ak sa kvapalina dostane do očí, vyhľadajte lekársku pomoc. Kvapalina, ktorá vyteká z akumulátora, môže spôsobiť podráždenie alebo popáleniny. Opravy Opravy náradia zver len k tomu oprávneným firmám, ktoré používajú výhradne originálne náhradné diely. Tak bude zabezpe- čená náležitá bezpečnosť práce elektrického náradia.

ZÁKLADNÉ BEZPEČNOSTNÉ POKYNY

Nástroj musí stále obsahovať spájacie prvky. Nepozorné chytenie náradia môže viesť k nečakanému vystreleniu sponky a úrazu. Sponkovačku nesmerujte svojím smerom ani na nikoho iného v blízkosti. Neočakávané stlačenie spúšte spôsobí vystrelenie sponky a následne úraz. Nástroj nezapínajte ak nie je pevne umiestnený na opracovávanom predmete. Ak nástroj nemá kontakt s opracovávaným pred- metom, spájacie sponky sa môžu odraziť od cieleného miesta. Nástroj odpojte od napájania v prípade zaseknutia spájacej sponky v nástroji. Počas odstraňovania zaseknutej sponky, nástroj sa môže náhodne aktivovať ak je zapnutý. Počas odstraňovania zaseknutej spájacej sponky zachovajte opatrnosť. Mechanizmus môže byť stlačený a spájacia sponka môže byť uvoľnená so značnou silou počas odstraňovania zaseknutia. Je zakázané používať nástroj na upevňovanie elektrických káblov. Nástroj nie je určený na inštaláciu elektrických káblov a môže poškodiť izoláciu elektrických káblov, čo môže vyvolať zasiahnutie elektrickým prúdom alebo spôsobiť požiar.SK

Pozor! Všetky činnosti opísané v tejto kapitole je potrebné vykonávať pri odpojenom napájaní. Je potrebné sa uistiť, že vypínač sa nachádza v polohe „vypnutý - O” (V). Bezpečnostné predpisy pre nabíjanie akumulátora Upozornenie! Pred zahájením nabíjania skontrolujte, či teleso sieťového zdroja, kábel a zástrčka nie sú popraskané alebo poškodené. Zakazuje sa požívať chybnú alebo poškodenú nabíjaciu stanicu a sieťový zdroj! Na nabíjanie akumulátorov je možné používať iba nabíjaciu stanicu a sieťový zdroj dodaný v rámci súpravy. Použitie iného sieťového zdroja môže spôsobiť vznik požiaru alebo zničenie zariadenia. Nabíjanie akumulátora sa môže uskutočňovať iba v uzavretej, suchej miestnosti, zabezpečenej pred vstupom nepovola- ných osôb a najmä detí. Nabíjacia stanica a sieťový zdroj sa nesmú používať bez trvalého dozoru dospelej osoby! Ak bude nevyhnutné opustiť miestnosť, v ktorej sa nabíjanie uskutočňuje, je potrebné odpojiť nabíjačku od elektrickej siete vytiahnutím sieťového zdroja zo zásuvky elektrickej siete. Ak by z nabíjačky unikal dym, podozrivý zápach a pod., je potrebné okamžite vytiahnuť zástrčku nabíjačky zo zásuvky elektrickej siete! Vŕtací skrutkovač sa dodáva s nenabitým akumulátorom; preto je potrebné pred zahájením práce akumulátor nabiť nižšie opísaným postupom pomocou sieťového zdroja a nabíjacej stanice, ktoré sú súčasťou súpravy. Akumulátory typu Li-Ion (lítium-iónové) prakticky nevykazujú tzv. „pamäťový efekt”, čo dovoľuje akumulátor dobíjať v ľubovoľnom okamihu. Odporúča sa však akumulátor vybiť pri normálnej práci a potom ho nabiť na plnú kapacitu. Ak však vzhľadom na charakter práce nie je možné zakaždým takto s akumuláto- rom naložiť, potom je nutné to urobiť najmenej každých niekoľko alebo niekoľko desiatok pracovných cyklov. V žiadnom prípade nie je dovolené vybíjať akumulátor skratovaním kontaktov, nakoľko by to spôsobilo jeho nevratné poškodenie! Rovnako nie je dovolené kontrolovať stav nabitia akumulátora skratovaním kontaktov a sledovaním, či dochádza ku iskreniu. Skladovanie akumulátora Aby sa maximálne predĺžila životnosť akumulátora, je potrebné mu zaistiť zodpovedajúce podmienky skladovania. Akumulátor vydrží asi 500 cyklov „nabitie – vybitie”. Akumulátor je potrebné skladovať v rozsahu teplôt od 0 do 30 stupňov Celzia a pri relatívnej vlhkosti vzduchu 50 %. Ak sa má akumulátor skladovať dlhší čas, je potrebné ho nabiť na cca 70 % kapacity. V prípade dlhšieho skladovania je potrebné pravidelne raz za rok akumulátor dobiť. Nesmie sa dopustiť, aby došlo k úplnému vybitiu akumulátora, nakoľko sa tým skracuje jeho životnosť a môže dôjsť k jeho nevratnému poškodeniu. Počas skladovania sa bude akumulátor v dôsledku zvodov postupne vybíjať. Proces samovoľného vybíjania závisí od teploty sklado- vania. Čím vyššia teplota, tým je proces vybíjania rýchlejší. Pri nesprávnom skladovaní akumulátorov môže dôjsť k úniku elektrolytu. V prípade úniku je potrebné vytečený elektrolyt zneškodniť pomocou neutralizačného prostriedku, v prípade vniknutia elektrolytu do očí je potrebné oči prepláchnuť prúdom vody a následne neodkladne vyhľadať lekársku pomoc. Používanie náradia s poškodeným akumulátorom je zakázané. Po uplynutí doby životnosti akumulátora je potrebné ho odovzdať do špecializovaného strediska zaoberajúceho sa zneškodňovaním odpadov tohto typu. Doprava akumulátorov Lítium-iónové akumulátory sú podľa právnych predpisov považované za nebezpečné materiály. Používateľ náradia môže náradie prepravovať s akumulátorom alebo samotné akumulátory pozemnou dopravou. Vtedy nemusia byť splnené dodatočné podmienky. V prípade, že bude ich preprava zverená tretím osobám (napríklad zásielka prostredníctvom kuriérskej firmy), je treba postupovať podľa predpisov pre prepravu nebezpečných materiálov. Pred podaním zásielky na prepravu je nutné sa v tejto veci spojiť s príslušne kvalifikovanou osobou. Preprava poškodených akumulátorov je zakázaná. Na dobu prepravy je potrebné demontované akumulátory vybrať z náradia a ne- chránené kontakty zaistiť napr. zalepením izolačnou páskou. Akumulátory sa musia v obale zaistiť tak, aby sa vnútri obalu v priebehu prepravy nepohybovali. Je taktiež nutné dodržiavať národné predpisy týkajúce sa prepravy nebezpečných materiálov. Nabíjanie akumulátora Pozor! Pred nabíjaním je potrebné odpojiť nabíjačku z elektrickej siete a to vytiahnutím zo zásuvky. Okrem toho je potrebné vyčistiť kontakty zástrčky nabíjačky ako aj zásuvky nabíjania produktu. Môžete tak spraviť pomocou stlačeného vzduchu s tlakom nie viac ako 0,3 MPa. Na čistenie nepoužívajte ostré alebo kovové predmety. Zapojte zástrčku kábla do nabíjačky a následne zapojte zástrčku kábla do zásuvky produktu (II). Zástrčky boli navrhnuté tak, že je možné iba ich správne zapojenie do zásuviek. Nepoužívajte nadmernú silu pri zapájaní zástrčiek do zásuviek. Ak zástrčka nepasuje do zásuvky je potrebné zmeniť jej polohu. Pripojte nabíjačku do siete. Produkt má nabíjaciu kontrolku. Ak kontrolka začína svietiť počas práce červenou farbou znamená to, že akumulátor produktu je potrebné nabiť. Ak kontrolka svieti stálym zeleným svetlom znamená to, že akumulátor je úplne nabitý. Odpojte nabíjačku z elektrickej siete a následne odpojte zástrčku kábla z produktu a z nabíjačky. Pozor! Počas nabíjania nie je možné produkt používať. Počas nabíjania sa môže nahrievať rukoväť produktu a obal nabíjačky, čo je normálny jav.SK

Doplňovanie a výmena sponiek Pozor! Počas výmeny a doplňovania sponiek nestláčajte spúšť. Produkt otočte. Súčasne stlačte obe západky podávača sponiek a vysuňte podávač zo zásobníka (III). Zo zásobníka odstráňte sponky. Skontrolujte či v zásobníku neostali žiadne samostatné sponky alebo nečistoty. Pred inštaláciou nových sponiek je potrebné zásobník úplne vyčistiť. Nainštalujte nové balenie sponiek a podávač zasuňte do zásobníka (III). Časť otvoreného balíka sponiek musí byť nasmerovaná smerom dole v zariadení. Sponky stále inštalujte vo forme samostatného balíka. Je zakázaná inštalácia samostatných sponiek a dokladanie jedného balíka do druhého. Inštalovať sponky je možné iba s rozmermi uvedenými v tabuľke s technickými údajmi. Nedodržiavanie vyššie uvedených pokynov môže vyvolať zaseknutie sponiek v mechanizme sponkovačky alebo sponkovačku po- škodiť. Zasuňte podávač sponiek a uistite sa, že fungujú obe západky a podávač počas práce samovoľne necúvne (IV).

Pozor! Pred začatím práce, odporúča sa skúška na odpadovom materiáli. Chyťte produkt za rukoväť takým spôsobom, aby ste nestlačili spúšť. Vypínač produktu prestavte do polohy „zapnutý – I”. Priložte základňu produktu k spájaným materiálom a zľahka zatlačte (VI). Spôsobí to cúvnutie poistky a pripraví produkt na prácu. Stla čením spúšte sa jednotlivé sponky nastrelia do spájaných materiálov. Uvoľnite tlak na spúšť. Odtiahnite sponkovačku a presuňte ju na nové miesto nastrelenia sponky, proces nastreľovania sponiek opakujte. Po ukončení práce prestavte vypínač do polohy „vypnutý – O” a následne vyprázdnite zásobník zo zvyšných sponiek. Pozor! V prípade nastreľovania sponiek do mäkkého dreva (napr. borovica, smrek) sa neodporúča tlačiť príliš silno sponkovačku k podložiu. Môže to spôsobiť zanechať na dreve otlačky. Pozor! Sponkovačka nemá regulátor sily nastreľovania sponiek. Ak sponka nie je úplne zatlačená, znamená to príliš tvrdý materiál, do ktorého sa sponka vráža. V takomto prípade je potrebné zmeniť materiály alebo sponkovačku. Odstraňovanie zaseknutia Ak dôjde k zaseknutiu sponky, v prvom rade je potrebné odpojiť napájanie produktu pomocou prestavenia vypínača do polohy „vypnúť – O”. Výstup sponiek smerujte od seba a od iných osôb alebo zvierat. Vysuňte podávač zásobníka. Odstráňte balík sponiek a následne odstráňte zaseknutie. Počas odstraňovania zaseknutia zachovajte opatrnosť, aby ste nepoškodili mechanizmus vrážania sponiek. Na odstraňovanie zaseknutia nepoužívajte ostré a tvrdé nástroje. Po odstránení zaseknutej sponky nainštalujte sponky do zásobníka a spravte skúšku práce na odpadovom materiáli. Ďalšie pokyny Sponkovačka nie je určená na stavebné práce. Nesmie sa používať na inštaláciu konštrukčných materiálov. Nestláčajte spúšť pri prázdnom zásobníku, čiže tzv. „strieľanie na prázdno”. Nedodržiavanie tohto pokynu môže viesť k rýchlemu opotrebeniu mechanizmu vtláčania sponiek, čo môže viesť k nesprávnej práci produktu. Počas práce robte pravidelné prestávky. Neprekračujte menovitý výkon produktu. Nedopustite preťaženie zariadenia, teplota vonkajších povrchov nikdy nesmie presiahnuť 60

Deklarovaná, celková hodnota vibrácií bola nameraná pomocou štandardnej testovacej metódy a môže sa použiť ako porovnávacia metóda jedného zariadenia s druhým. Deklarovaná celková hodnota vibrácií môže byť použitá pri úvodnom hodnotení expozície. Pozor! Hodnota vibrácií počas práce s náradím sa môže líšiť od deklarovanej hodnoty v závislosti od spôsobu použitia náradia. Pozor! Je potrebné stanoviť bezpečnostné pokyny, ktoré majú chrániť operátora a ktoré vychádzajú z hodnotenia rizika pri skutočných podmienkach používania (vrátane všetkých cyklov práce, ako napríklad čas kedy náradie je vypnuté alebo pracuje na voľnobehu ako aj čas aktivácie).

POZOR! Všetké činnosti svazané z; výmenou príslušenstva, regulaciu apod, je potreba realizovať pri vypnutým napätiu napájenia náradí, preto pred zahajeniem techto činnosti je potreba odpojiť zástrčku od elektrické sietí. Po ukončení prace je treba skontrolovať technický stav elektonáradí prehlídkou i hodnocením: stojanu i rukojeti, elektrického vodiče vrátane zastrčky a ohybání, pôsobení elektrického spínača, prôchodnosti ventilačních štrbin, iskrenie kartáčov, hlasitosti ložisek a převodovek, uvádzania do pohybu a rov- nomernosti prace. Počas záručného obdobia použivateľ nesmi demontovať elektronáradí, ani meniť provozné jednotky alebo súčiasti, pretože môže stratiť narok na záruku. Všetké nespravnosti zjištené počas prehliadky, alebo provozovánia, su signalem pre provedení opravy v záručném servisu. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzduchu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití chemických prostredkov a čisticích tekutin. Náradí a rukoväť oč istiť suchou čistou handrou.H
