MANUALE UTENTE 78157 Sthor

5. bloccaggio dello spintore

10. spia di ricarica

Simbolo della raccolta selezionata dei prodotti elettrici ed elettronici fuori uso. I dispositivi elettrici fuori uso sono rifiuti riciclabili - non vanno buttati in contenitori per rifiuti domestici, in quanto contengono sostanze pericolose per la salute e l’ambiente! Agite attivamente a favore della gestione economica delle risorse naturali e a favore della protezione dell’ambiente, consegnando gli utensili fuori uso ai centri di raccolta. Per ridurre la quantità dei rifiuti buttati, è necessario che siano riusati, riciclati o recuperati in qualsiasi modo.PL INSTRUKCJA ORYGINALNA

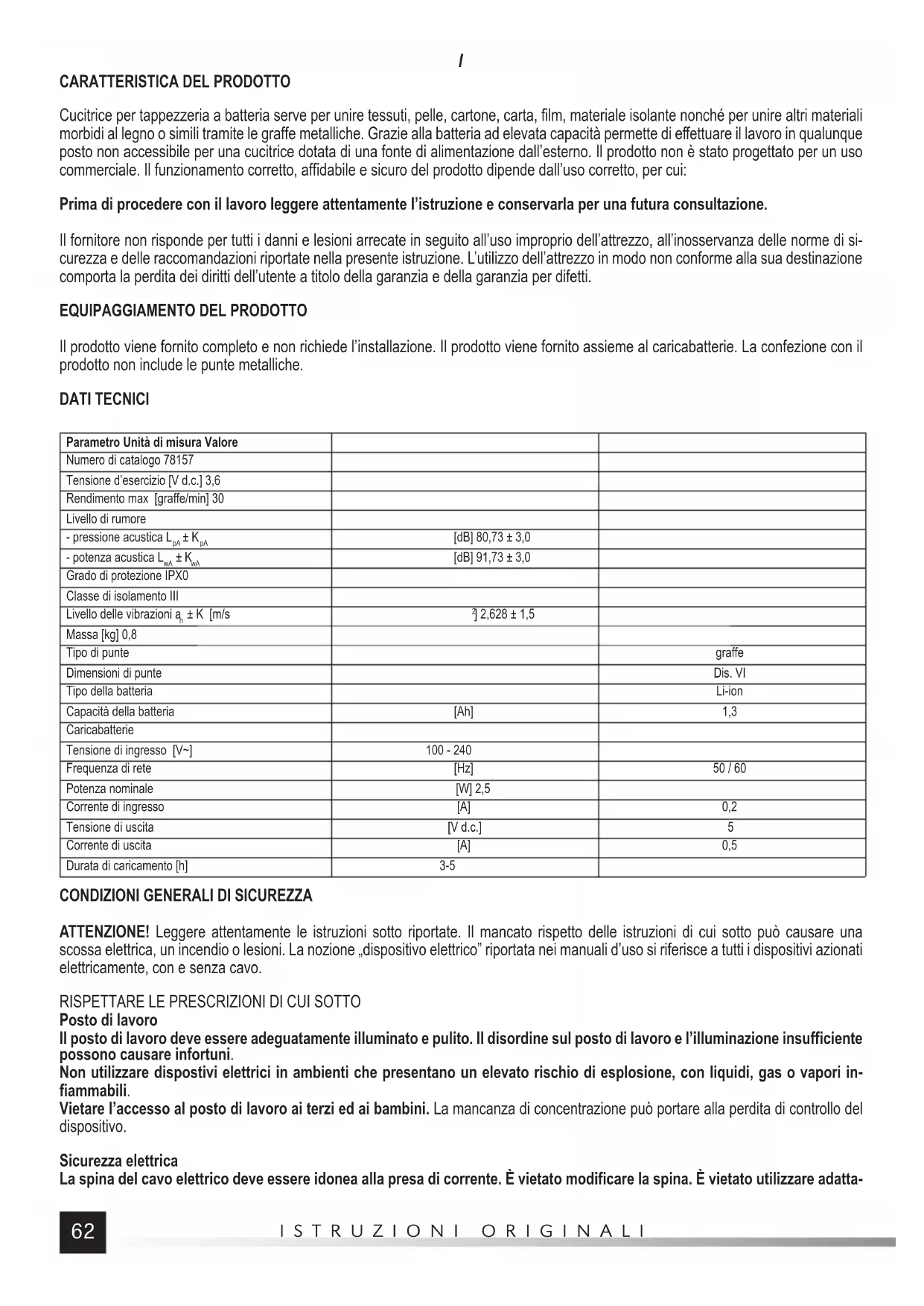

Cucitrice per tappezzeria a batteria serve per unire tessuti, pelle, cartone, carta, film, materiale isolante nonché per unire altri materiali morbidi al legno o simili tramite le graffe metalliche. Grazie alla batteria ad elevata capacità permette di effettuare il lavoro in qualunque posto non accessibile per una cucitrice dotata di una fonte di alimentazione dall’esterno. Il prodotto non è stato progettato per un uso commerciale. Il funzionamento corretto, affidabile e sicuro del prodotto dipende dall’uso corretto, per cui: Prima di procedere con il lavoro leggere attentamente l’istruzione e conservarla per una futura consultazione. Il fornitore non risponde per tutti i danni e lesioni arrecate in seguito all’uso improprio dell’attrezzo, all’inosservanza delle norme di si- curezza e delle raccomandazioni riportate nella presente istruzione. L’utilizzo dell’attrezzo in modo non conforme alla sua destinazione comporta la perdita dei diritti dell’utente a titolo della garanzia e della garanzia per difetti.

EQUIPAGGIAMENTO DEL PRODOTTO

Il prodotto viene fornito completo e non richiede l’installazione. Il prodotto viene fornito assieme al caricabatterie. La confezione con il prodotto non include le punte metalliche. DATI TECNICI Parametro Unità di misura Valore Numero di catalogo 78157 Tensione d’esercizio [V d.c.] 3,6 Rendimento max [graffe/min] 30 Livello di rumore - pressione acustica L

[dB] 91,73 ± 3,0 Grado di protezione IPX0 Classe di isolamento III Livello delle vibrazioni a

] 2,628 ± 1,5 Massa [kg] 0,8 Tipo di punte graffe Dimensioni di punte Dis. VI Tipo della batteria Li-ion Capacità della batteria [Ah] 1,3 Caricabatterie Tensione di ingresso [V~] 100 - 240 Frequenza di rete [Hz] 50 / 60 Potenza nominale [W] 2,5 Corrente di ingresso [A] 0,2 Tensione di uscita [V d.c.] 5 Corrente di uscita [A] 0,5 Durata di caricamento [h] 3-5

CONDIZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere attentamente le istruzioni sotto riportate. Il mancato rispetto delle istruzioni di cui sotto può causare una scossa elettrica, un incendio o lesioni. La nozione „dispositivo elettrico” riportata nei manuali d’uso si riferisce a tutti i dispositivi azionati elettricamente, con e senza cavo.

RISPETTARE LE PRESCRIZIONI DI CUI SOTTO

Posto di lavoro Il posto di lavoro deve essere adeguatamente illuminato e pulito. Il disordine sul posto di lavoro e l’illuminazione insufficiente possono causare infortuni. Non utilizzare dispostivi elettrici in ambienti che presentano un elevato rischio di esplosione, con liquidi, gas o vapori in- fiammabili. Vietare l’accesso al posto di lavoro ai terzi ed ai bambini. La mancanza di concentrazione può portare alla perdita di controllo del dispositivo. Sicurezza elettrica La spina del cavo elettrico deve essere idonea alla presa di corrente. È vietato modificare la spina. È vietato utilizzare adatta-I ISTRUZIONI ORIGINALI

tori per adattare la spina alla presa di corrente. La spina non sottoposta alle modifiche che corrisponde alla presa di corrente riduce il rischio di scossa elettrica. Evitare il contatto con superfici con messa a terra, quali tubazioni, radiatori e frigoriferi. La messa a terra aumenta il rischio di scossa elettrica. Proteggere i dispositivi elettrici dalle precipitazioni atmosferiche o dall’umidità. La penetrazione dell’acqua all’interno del dispo- sitivo aumenta il rischio di scossa elettrica. Evitare il sovraccarico del cavo di alimentazione. Non utilizzare il cavo di alimentazione per trasportare il dispositivo, per collegare e scollegare la spina dalla presa di corrente. Tenere il cavo di alimentazione lontano dalle fonti di calore, dagli oli, dai bordi acuti e dagli elementi mobili. Il cavo di alimentazione danneggiato aumenta il rischio di scossa elettrica. Qualora il dispositivo dovesse essere utilizzato all’aperto, utilizzare solo prolunghe adatte all’uso all’aperto. L’uso di un’ade- guata prolunga riduce il rischio di scossa elettrica. Qualora fosse indispensabile utilizzare il dispositivo elettrico in un ambiente umido, occorre impiegare il dispositivo di prote- zione contro la corrente di guasto (RCD). L’impiego del dispositivo RCD riduce il rischio di scossa elettrica. Sicurezza individuale Provvedere al lavoro in buona condizione fisica e mentale. Fare attezione a ciò che si fa. Non lavorare se ci si sente stanchi, sotto l’effetto di farmaci o alcol. Una minima disattenzione durante l’uso del dispositivo può causare gravi lesioni. Indossare i mezzi di protezione individuale. Portare sempre gli occhiali di protezione. L’uso dei mezzi di protezione individuale quali maschere antipolvere, scarpe di protezione, elmetti e protezioni dell’udito riduce il rischio di gravi lesioni. Evitare l’avviamento accidentale del dispositivo. Assicurarsi che l’inseritore si trova in posizione “OFF” prima di collegare il dispositivo alla rete elettrica. Non tenere il dito sull’inseritore o non collegare il dispositivo alla rete con l’inseritore in posizione “ON” per evitare gravi lesioni. Prima di avviare il dispositivo elettrico, rimuovere tutte le chiavi e altri attrezzi di regolazione. La chiave lasciata sugli elementi mobili può causare gravi lesioni. Stare sempre in equilibrio. Stare sempre in una posizione adeguata per controllare meglio il dispositivo in caso di situazioni inaspettate durante l’uso del dispositivo. Indossare adeguati indumenti di protezione. Non indossare indumenti larghi o pendenti né gioielli. Tenere i capelli, gli indu- menti e i guanti di protezione lontani dai pezzi mobili del dispositivo. Gli indumenti larghi, i gioielli oppure i capelli sciolti potrebbero entrare in contatto con i pezzi mobili del dispositivo. Impiegare impianti di aspirazione o contenitori per polveri, se il dispositivo ne è dotato. Collegarli in modo corretto. L’impiego del sistema di aspirazione riduce il rischio di gravi lesioni. Cautela mentre si utilizza l’elettroutensile Prima di inserire la batteria, accertarsi che l’interruttore sia in posizione «off». L’inserimento delle batterie nell’elettroutensile con l’interruttore in posizione “on” può provocare incidenti. Utilizzare solo il caricatore consigliato dal produttore. L’utilizzo del caricabatteria destinato per un dato tipo di batteria per caricare altri tipi di batterie può causare incendio. Utilizzare gli elettroutensili solo con il caricabatterie specificato dal produttore. L’uso di altre batterie può provocare lesioni e incendi. Quando la batteria non è in uso, conservarla lontana da oggetti metallici come graffette, monete, chiodi, viti o altri piccoli og- getti di metallo che possono cortocircuitare i morsetti. Il cortocircuito dei morsetti della batteria può provocare ustioni o incendi. In condizioni avverse, dalla batteria potrebbe fuoriuscire un liquido; evita contatto con esso. Nel caso di un contatto acciden- tale con il liquido, risciacquare con acqua. Se il liquido entra negli occhi, consultare un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni. Riparazioni La riparazione del dispositivo deve essere eseguito solo presso centri di assistenza autorizzati, che impiegano i pezzi di ricambio originali. Ciò garantisce la sicurezza dell’uso del dispositivo elettrico.

CONDIZIONI GENERALI DI SICUREZZA

Manipolare il prodotto con molta prudenza. Afferrare l’attrezzo senza la dovuta prudenza potrebbe comportare uno sparo imprevisto delle graffe e di conseguenza una lesione al corpo. Non dirigere l’attrezzo verso se stessi e nemmeno verso qualsiasi altra persona. Premendo improvvisamente il grilletto è possi- bile far sparare la graffa comportando lesioni. Non attivare l’attrezzo finché non risulterà ben piazzato sull’oggetto lavorato. Se l’utensile non ha contatto con l’oggetto lavorato, la graffa potrebbe rimbalzare dal posto di destinazione. Staccare l’attrezzo dalla rete nel caso di bloccaggio della graffa al suo interno. Mentre si rimuove la punta bloccata l’utensile potrebbe attivarsi incidentalmente. Prestare molta attenzione rimuovendo la graffa bloccata. Il meccanismo può risultare compresso e la graffa potrebbe essere rilasciata con grande forza. Non utilizzare lo strumento per fissare cavi elettrici. L’attrezzo non è stato ideato per installare i cavi elettrici e può danneggiare l’isolamento dei cavi elettrici comportando il rischio della scossa elettrica o anche incendio.I ISTRUZIONI ORIGINALI

Attenzione! Tutte le attività descritte nel presente capitolo devono essere eseguite con la corrente staccata. Assicurarsi che l’interruttore si trovi in posizione “inserito - O” (V). Istruzioni di sicurezza per caricamento della batteria Attenzione! Prima di iniziare il caricamento assicurarsi se i corpo dell’alimentatore, il cavi e la spina non siano rotti o danneggiati. È vietato usare il caricabatteria e l’alimentatore danneggiati o malfunzionanti. Per caricare la batteria è ammesso di usare solo il caricabatterie e l’alimentatore in dotazione. L’utilizzo di un altro tipo di alimentatore può provocare incendio o danneggiamento dello strumento. La ricarica della batteria può avvenire solo in locale chiuso, asciutto e protetto contro l’accesso di persone non autorizzate e soprattutto dei bambini. Non utilizzare la caricabatteria e l’alimentatore senza una costante supervisione di un adulto! Nel caso di dover lasciare il locale in cui avviene la ricarica, scollegare il caricabatteria dalla presa di corrente staccando il cavo di alimentazione dalla presa di corrente. Nel caso in cui dal caricabatteria fuoriesca l’odore di fumo, è necessario disconnettere immediatamente la spina del caricatore dalla presa di corrente! Il trapano avvitatore viene fornito con la batteria scarica pertanto prima di iniziare il lavoro è indispensabile caricarla seguendo la procedu- ra sotto descritta utilizzando a tale scopo l’alimentatore e il caricabatteria in dotazione. Le batterie tipo Li-ion (agli ioni di litio) non hanno “effetto di memoria” il che permette di ricaricarle in ogni momento. Tuttavia, è consigliabile scaricare la batteria durante un funzionamento normale e quindi di ricaricare la sua piena capacità. Se a causa della natura del lavoro non è possibile adottare questo sistema, allora lo si dovrebbe fare almeno ogni qualche ciclo di lavoro. In ogni caso, è vietato scaricare le batterie portando gli elettrodi in cortocircuito dato che tale operazione provoca danni irreversibili! Non è consentito di verificare lo stato di carica della batteria cortocircuitando gli elettrodi e verificando le scintille. Conservazione della batteria Per prolungare la durata della batteria occorre garantire le corrette condizioni di conservazione. La batteria dura per circa 500 cicli di „carico-scarico”. La batteria deve essere conservata a temperatura da 0 a 30 gradi centigradi, con l’umidità relativa pari al 50%. Per conservare la batteria per un periodo più lungo, è necessario caricarla fino al 70% della sua capacità. In caso di una conservazione prolungata, è raccomandato di ricaricare periodicamente la batteria. Non portare ad una scarica eccessiva della batteria, poiché ciò riduce la sua vita e può causare danni irreversibili. Durante la conservazione della batteria esso si scaricherà gradualmente per l’effetto della perdita di elettricità. Il processo di scarico spontaneo dipende dalla temperatura di conservazione: più la temperatura è elevata, più veloce è il processo. Nel caso di una conser- vazione impropria, si può avere una fuoriuscita di elettrolito. In caso di perdita, contenere il versamento con un neutralizzante; in caso di contatto dell’elettrolito con gli occhi, sciacquare con acqua ed immediatamente contattare un medico. Non utilizzare lo strumento con una batteria danneggiata. Nel caso di una totale scarica della batteria si deve portarla presso un punto specializzato in smaltimento di questo tipo di rifiuti. Trasporto delle batterie Le batterie ai ioni di litio, in conformità alle norme di legge, vanno trattate come materiali pericolosi. L’utente dell’utensile può trasportare l’utensile con la batteria oppure solo le batterie per terra. In tal caso non è necessario soddisfare gli altri requisiti. Nel caso di affido del trasporto a terzi (ad esempio, spedizione via corriere) procedere secondo le disposizioni relative al trasporto di merci pericolose. Prima della spedizione, contattare la persona qualificata. È vietato trasportare le batterie danneggiate. Per la durata del trasporto sfilare le batterie smontate dall’utensile, proteggere i contatti esposti, ad esempio. sigillando con il nastro isolante. Proteggere le batterie nella confezione in modo tale da bloccare il loro spostamen- to all’interno della confezione durante il trasporto. Inoltre, rispettare le norme nazionali sul trasporto di merci pericolose. Caricamento della batteria Attenzione! Prima della ricarica, scollegare il caricabatterie dalla rete di alimentazione staccando la spina della presa. Inoltre pulire i contatti della spina del caricabatterie e della presa di alimentazione. Per far ciò usare il flusso di aria compressa da pressione non superiore a 0.3 MPa. Per la pulizia non utilizzare oggetti affilati. Connettere la spina del cavo al caricabatterie dopodiché connettere la spin del cavo alla presa del prodotto (II). Le spine sono state progettate in maniera tale da permettere una connessione corretta alle prese, Non esercitare una forza eccessiva connettendo la spina alla presa. Se la spina non s’infila facilmente nella presa correggere la sua posizione. Collegare il caricabatterie alla presa di corrente. Il prodotto dispone di una spia di ricarica. Se la spia si accende di colore rosso durante il funzionamento vuol dire che la batteria del prodotto richiede di essere ricaricata. Se la spia si accende di colore verde continuo ciò significa che la batteria è stata ricaricata. Scollegare il caricabatterie dalla presa di rete, dopodiché sconnettere la presa del cavo dal prodotto e dal caricabatterie. Attenzione! Durante la ricarica non è possibile utilizzare l’utensile. Durante la ricarica potrebbe verificarsi il riscaldamento dell’impugna- tura e della cassa il che è un fenomeno normale. Ricarica e sostituzione delle graffe Attenzione! Ricaricando e sostituendo le graffe non premere il grilletto.I ISTRUZIONI ORIGINALI

Capovolgere il prodotto. Premere contemporaneamente gli entrambi fermi dello spintore di punte e sfilarlo dal magazzino (III). Togliere le punte dal magazzino. Controllare se nel magazzino non siano rimaste altre graffe o impurità. Prima di infilare graffe nuove pulire accuratamente il magazzino. Installare punte nuove infilandole nel magazzino (III). La parte aperta delle graffe deve essere orientata verso il basso dell’attrezzo. Installare solo un unico pacchetto di punte alla volta. Si vieta di inserire singole graffe oppure aggiungere pacchetto ad un altro ancora non finito. Inserire solo graffe di dimensione riportata nella tabella con i dati tecnici. La mancanza di osservazione delle regole sopra indicate potrebbe comportare l’inceppamento delle graffe nel meccanismo della cucitrice nonché il danneggiamento della stessa. Inserire lo spintore delle punte ed assicurarsi che entrambi i fermi siano stati chiusi in modo che lo spintore non possa muoversi durante il funzionamento (IV).

UTILIZZO DEL PRODOTTO

Attenzione! Prima di iniziare il lavoro, si raccomanda di effettuare una prova su uno scarto. Impugnare il prodotto in maniera tale da non premere il grilletto. Spostare l’interruttore in posizione “inserito - I”. Avvicinare la base del prodotto al materiale da unire e premere delicatamente (VI). Tale operazione comporta lo sbloccaggio della sicurezza e predispone il prodotto al funzionamento. Premere il grilletto sparando un singola graffa verso i materiali da unire. Rilasciare il grilletto. Allontanare la cucitrice e spostarla verso un posto nuovo ripetendo la procedura. Al termine del lavoro spostare l’interruttore in posizione “disattivato - O” dopodiché svuotare il magazzino da graffe rimaste. Attenzione! Nel caso di utilizzo delle graffe con il legno morbido (p.es. Abete, pino) si raccomanda di non premere eccessivamente l’attrezzo contro il supporto. Ciò potrebbe danneggiare la superficie del legno. Attenzione! La cucitrice non dispone di regolazione della forza di infissione delle graffe. Se la punta non viene infissa completamente, ciò significa che il materiale unito è troppo duro. In tale caso cambiare il materiale o la cucitrice. Rimozione del bloccaggio Se la graffa risulta bloccata, in primo luogo staccare alimentazione spostando l’interruttore in posizione “disattivato - O“. Allontanare lo sbocco delle graffe da se stessi, dalle altre persone e animali. Sfilare lo spintore del magazzino. Rimuovere il pacchetto delle graffe e le punte bloccate. Rimuovendo il problema manipolare con prudenza in modo da non danneggiare il meccanismo di infissione delle punte. Per sbloccare non utilizzare attrezzi affilati o appuntiti. Avendo rimosso il problema, installare le graffe nel magazzino ed effettuare una prova su materiale di scarto. Informazioni supplementari La cucitrice non è prevista per i lavori di costruzione. Non è adatto per l’installazione del materiale edile. Non premere il grilletto con il magazzino vuoto, cioè non sparare a vuoto. La mancata osservazione della regola potrebbe comportare un’usura precoce del meccanismo delle graffe nonché il malfunzionamento dell’attrezzo. Lavorando prevedere delle soste regolari. Non superare l’efficienza nominale del prodotto. Non permettere che l’utensile venga sovraccaricato; la temperatura delle superfici esterne non deve superare 60

Il valore totale dichiarato delle vibrazioni e’ stato misurato con il metodo standard e può essere utilizzato per paragonare gli utensili tra di loro. Il valore totale dichiarato delle vibrazioni può essere utilizzato per una valutazione preliminare dell’esposizione. Attenzione! L’emissione delle vibrazioni durante il funzionamento può discostare dal valore dichiarato, in funzione della modalità di utilizzo dell’utensile. Attenzione! Determinare i mezzi di sicurezza volti a proteggere l’operatore i quali sono basati sulla valutazione di esposizione in normali condizioni di lavoro (compreso tutte le parti di ciclo di lavoro, per esempio quando l’utensile rimane fermo o quando funziona a vuoto o durante l’attivazione).

MANUTENZIONE E REVISIONI

ATTENZIONE! Prima di eseguire i lavori di regolazione, riparazione o manutenzione, scollegare la spina dalla presa di corrente. Una volta finito il lavoro controllare lo stato tecnico del dispositivo elettrico attraverso l’esame visivo e la valutazione dei seguenti elementi: corpo e manico, cavo di alimentazione con spina e pressacavo, funzionamento dell’inseritore, eventuali tamponamenti nella sfinestra- tura del motore, scintillazione sulle spazzole, livello di rumore dei cuscinetti e del cambio, avviamento e regolarità del funzionamento. Durante il periodo di garanzia l’utente non può smontare dispositivi elettrici, sostituire sottogruppi o componenti, sotto pena della perdita dei diritti a garanzia. Ogni malfunzionamento verificatosi durante l’esame o durante il lavoro, deve essere riparato presso un centro di assistenza tecnica. Una volta finito il lavoro, pulire il corpo, la sfinestratura del motore, i commutatori, il manico supplementare e i ripari, p.e. con il flusso d’aria (a pressione non superiore a 0,3 MPa), con un pennello o un panno morbido secco, senza usare mezzi chimici o detersivi. Gli attrezzi e i mandrini vanno puliti con un panno pulito e secco.NL OORSPRONKELIJKE INSTRUCTIES
