GEBRUIKSAANWIJZING 78157 Sthor

Het symbool wijst op de selectieve inzameling van oude elektrische en elektronische apparatuur. Verbruikte elektrische apparaten kunnen worden gerecycled. Het is verboden dit bij het huishoudelijk afval te gooien aangezien dit stoffen bevat die schadelijk kunnen zijn voor de gezondheid en voor het milieu! Wij vragen u actief bij te dragen de economische natuurlijke hulpbronnen te besparen en het milieu te beschermen door deze gebruikte apparaten in te leveren bij een speciaal punt dat hiervoor is bestemd. Om de verwijdering van afvalstoffen te verminderen is hergebruik, recycling of het op een andere wijze herstellen noodzakelijk.

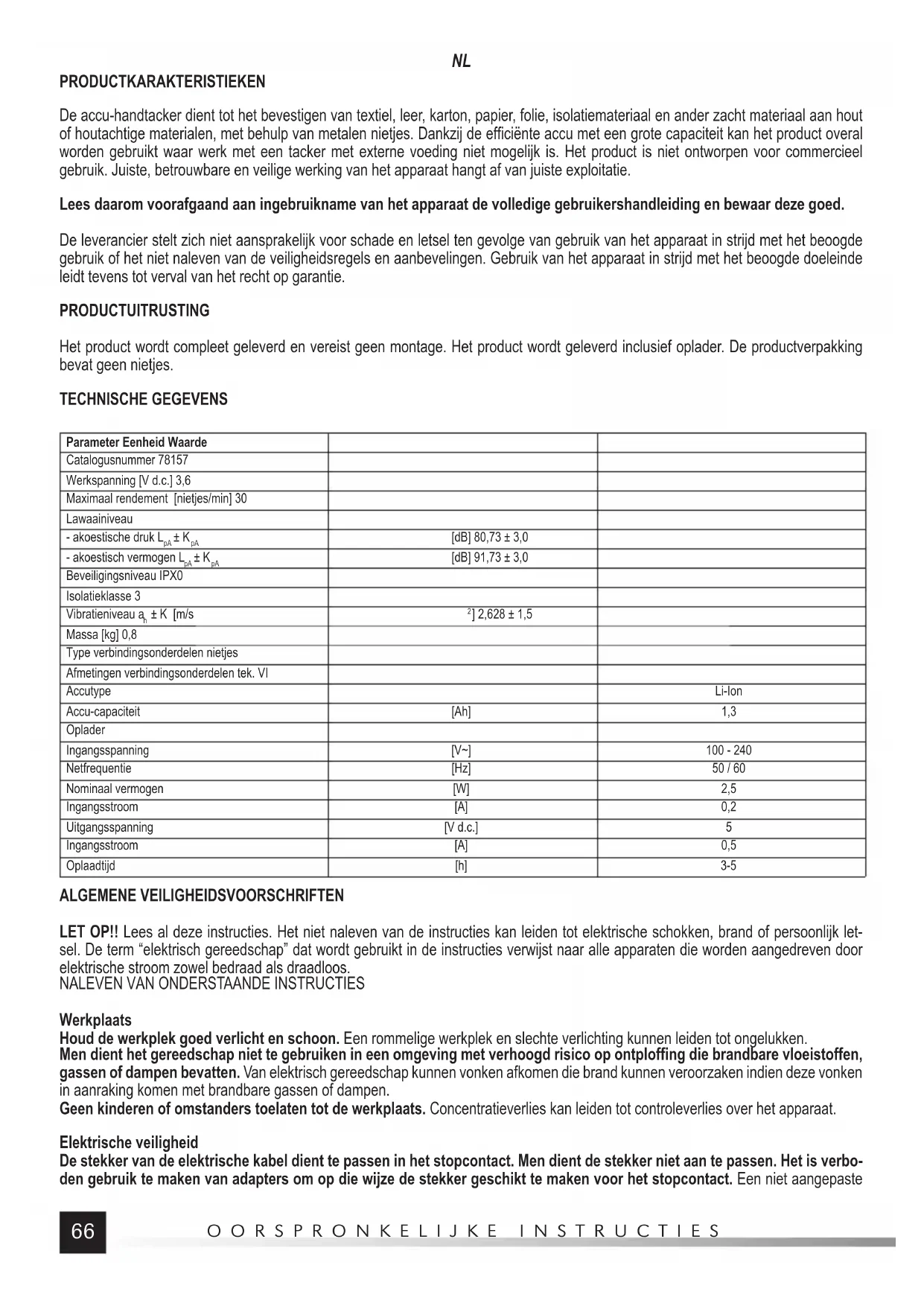

PRODUCTKARAKTERISTIEKEN De accu-handtacker dient tot het bevestigen van textiel, leer, karton, papier, folie, isolatiemateriaal en ander zacht materiaal aan hout of houtachtige materialen, met behulp van metalen nietjes. Dankzij de efficiënte accu met een grote capaciteit kan het product overal worden gebruikt waar werk met een tacker met externe voeding niet mogelijk is. Het product is niet ontworpen voor commercieel gebruik. Juiste, betrouwbare en veilige werking van het apparaat hangt af van juiste exploitatie. Lees daarom voorafgaand aan ingebruikname van het apparaat de volledige gebruikershandleiding en bewaar deze goed. De leverancier stelt zich niet aansprakelijk voor schade en letsel ten gevolge van gebruik van het apparaat in strijd met het beoogde gebruik of het niet naleven van de veiligheidsregels en aanbevelingen. Gebruik van het apparaat in strijd met het beoogde doeleinde leidt tevens tot verval van het recht op garantie. PRODUCTUITRUSTING Het product wordt compleet geleverd en vereist geen montage. Het product wordt geleverd inclusief oplader. De productverpakking bevat geen nietjes. TECHNISCHE GEGEVENS Parameter Eenheid Waarde Catalogusnummer 78157 Werkspanning [V d.c.] 3,6 Maximaal rendement [nietjes/min] 30 Lawaainiveau - akoestische druk L

] 2,628 ± 1,5 Massa [kg] 0,8 Type verbindingsonderdelen nietjes Afmetingen verbindingsonderdelen tek. VI Accutype Li-Ion Accu-capaciteit [Ah] 1,3 Oplader Ingangsspanning [V~] 100 - 240 Netfrequentie [Hz] 50 / 60 Nominaal vermogen [W] 2,5 Ingangsstroom [A] 0,2 Uitgangsspanning [V d.c.] 5 Ingangsstroom [A] 0,5 Oplaadtijd [h] 3-5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN LET OP!! Lees al deze instructies. Het niet naleven van de instructies kan leiden tot elektrische schokken, brand of persoonlijk let- sel. De term “elektrisch gereedschap” dat wordt gebruikt in de instructies verwijst naar alle apparaten die worden aangedreven door elektrische stroom zowel bedraad als draadloos.

NALEVEN VAN ONDERSTAANDE INSTRUCTIES

Werkplaats Houd de werkplek goed verlicht en schoon. Een rommelige werkplek en slechte verlichting kunnen leiden tot ongelukken. Men dient het gereedschap niet te gebruiken in een omgeving met verhoogd risico op ontploffing die brandbare vloeistoffen, gassen of dampen bevatten. Van elektrisch gereedschap kunnen vonken afkomen die brand kunnen veroorzaken indien deze vonken in aanraking komen met brandbare gassen of dampen. Geen kinderen of omstanders toelaten tot de werkplaats. Concentratieverlies kan leiden tot controleverlies over het apparaat. Elektrische veiligheid De stekker van de elektrische kabel dient te passen in het stopcontact. Men dient de stekker niet aan te passen. Het is verbo- den gebruik te maken van adapters om op die wijze de stekker geschikt te maken voor het stopcontact. Een niet aangepasteNL OORSPRONKELIJKE INSTRUCTIES

stekker die past op het stopcontact vermindert het risico op elektrische schokken. Vermijd contact met geaarde oppervlakken zoals buizen, verwarmingen en koelers. Aarding van het lichaam verhoogt het risico op een elektrische schok. Het elektrisch gereedschap niet blootstellen aan contact met regen of vocht. Water en vocht dat in het elektrische apparaat terecht komt vergroot de kans op een elektrische schok. De stroomkabel niet overbelasten. Gebruik de stroomkabel niet om het apparaat te dragen of om de stekker uit het stopcon- tact te trekken. Vermijd contact van de stroomkabel met hitte, olie, scherpe randen en bewegende delen. Een beschadigde stroomkabel verhoogt het risico op een elektrische schok. In geval van werkzaamheden in de open lucht dient men gebruik te maken van verlengsnoeren die bestemd zijn voor gebruik buitenshuis. Het gebruik van een correcte verlengsnoer vermindert het risico op elektrische schokken. Indien het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdbaar is dient men ter bescherming tegen voedingsspanning gebruik te maken van een aardlekschakelaar(RCD). De toepassing van een aardlekschakelaar vermin- dert het risico op een elektrische schok. Persoonlijke bescherming Start de werkzaamheden indien men in een goede lichamelijke en geestelijke conditie verkeerd. Besteed aandacht aan het- geen dat men doet. Verricht geen werkzaamheden indien men moe is of onder invloed van medicijnen of alcohol. Een moment van onoplettendheid kan leiden tot ernstige verwondingen. Maak gebruik van persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het gebruik van persoonlijke bescher- mingsmiddelen, zoals stofmaskers, veiligheidsschoenen, helmen en gehoorbeschermers verminderen het risico op ernstig lichamelijk letsel. Voorkom het onbedoeld inschakelen van gereedschap. Controleer of de elektrische schakelaar zich in de positie “uit” be- vindt voordat het gereedschap wordt aangesloten op het elektriciteitsnet. Het vasthouden van het apparaat met de vinger op de schakelaar of het aansluiten van het elektrische apparaat op het moment dat de schakelaar op “aan” staat kan leiden tot ernstig persoonlijk letsel. Voordat men het elektrische gereedschap inschakelt dient men eventuele sleutels en andere gereedschappen die zijn ge- bruikt voor het instellen te verwijderen. Een sleutel die is achtergelaten op de roterende onderdelen van het gereedschap kunnen leiden tot ernstige verwondingen. Blijf in evenwicht. Blijf de gehele tijd in de juiste houding. Dit maakt het makkelijker het elektrische apparaat onder controle te houden in geval van onverwachte situaties tijdens het gebruik. Maak gebruik van beschermende kleding. Draag geen loszittende kleding en sieraden. Houd het haar, kleding en werkhand- schoenen uit de buurt van bewegende delen van het elektrische gereedschap. Loszittende kleding, sieraden of lange haren kunnen in aanraking komen met de bewegende delen van het gereedschap. Maak gebruik van stofafscheiders of stofbakken indien van toepassing. Zorg ervoor dat dit correct wordt vastgemaakt. De toepassing van een stofafzuiging vermindert het risico op ernstige verwondingen. Voorzichtigheid bij het gebruik van elektrische apparatuur Controleer voorafgaand aan het plaatsen van de batterij of de schakelaar in de UIT-positie staat. Het plaatsen van de batterij in het apparaat wanneer de schakelaar op AAN staat, kan leiden tot ongelukken. Gebruik uitsluitend de oplader die is aanbevolen door de producent. Het gebruik van een oplader voor het ene type batterij om een ander type batterij op te laden, kan leiden tot brand. Gebruik het elektrische apparaat alleen met de batterij die is bepaald door de producent. Het gebruik van andere batterijen kan leiden tot letsel of brand. Wanneer de batterij niet wordt gebruikt, dient deze te worden opgeborgen op een plaats ver uit de buurt van metalen voorwer- pen zoals paperclips, munten, spijkers, schroeven en andere kleine metalen onderdelen die de klemmen kunnen kortsluiten. Kortsluiting van de batterijklemmen kan leiden tot brandwonden en brand. Onder ongunstige omstandigheden kan er vloeistof uit de batterij lekken. Vermijd contact met deze vloeistof. In geval van abusievelijk contact met de vloeistof direct spoelen met water. Schakel indien vloeistof in de ogen terechtkomt medische hulp in. De vloeistof uit de batterij kan irritatie en brandwonden veroorzaken. Reparatie Repareer het gereedschap alleen op de daarvoor gerechtigde plaatsen en maak alleen gebruik van originele onderdelen. Dit garandeert een goede veiligheid van het elektrisch gereedschap SPECIFIEKE VEILIGHEIDSVOORWAARDEN Vergeet nooit dat het apparaat verbindingsonderdelen bevat. Het vastpakken van het apparaat zonder de juiste voorzichtigheid kan leiden tot het abusievelijk afschieten van een onderdeel, met letsel tot gevolg. Richt het apparaat niet op jezelf of iemand anders in de omgeving. Abusievelijk druk op de trekker leidt tot het afschieten van een verbindingsonderdeel en letsel. Het apparaat niet gebruiken wanneer het niet stevig op het te bewerken oppervlak geplaatst is. Indien het apparaat geen contact heeft met het te bewerken voorwerp, kan het verbindingsonderdeel van de doelplek afketsen. Haal het apparaat van de voeding indien het verbindingsstuk klem zit in het apparaat. Tijdens het verwijderen van het klemge-NL OORSPRONKELIJKE INSTRUCTIES

raakte verbindingsstuk kan het apparaat per ongeluk worden geactiveerd wanneer het is ingeschakeld. Wees voorzichtig tijdens het verwijderen van een klemgeraakt verbindingsonderdeel. Op het mechanisme kan druk staan en het verbindingsonderdeel kan tijdens het verwijderen van de klemming met aanzienlijke kracht vrijkomen. Gebruik het apparaat niet om elektrische kabels vast te zetten. Het apparaat is niet ontworpen voor het installeren van elektrische kabels en kan de isolatie van elektrische kabels beschadigen, met gevaar op elektrocutie of brand tot gevolg.

VOORBEREIDING OP DE WERKZAAMHEDEN

Let op! Alle in dit hoofdstuk beschreven handelingen dienen te worden uitgevoerd met afgekoppelde voeding. Zorg ervoor dat de schakelaar zich in de uit-positie ‘O’ bevindt (V). Veiligheidsinstructies opladen accu Let op! Zorg er voorafgaand aan het opladen voor dat de behuizing van de voeding, de kabel en de stekker niet gebarsten of bescha- digd zijn. Het is verboden om het oplaadstation of de voeding te gebruiken wanneer deze onjuist werken of beschadigd zijn! Voor het opladen van de accu mogen uitsluitend het bijgeleverde oplaadstation en de bijgeleverde voeding worden gebruikt. Gebruik van een andere voeding kan leiden tot brand of beschadiging van het apparaat. Het opladen van de accu mag uitsluitend plaatsvinden in een gesloten, droge ruimte die is beveiligd tegen toegang van onbevoegden en met name kinderen. Het oplaadstation en de voeding mo- gen niet worden gebruikt zonder toezicht van een volwassene! Indien de ruimte waarin het opladen plaatsvindt, verlaten moet worden, haal het apparaat dan van de stroom door de voeding uit het stopcontact te trekken. Indien er rook, een vreemde geur o.i.d. uit de oplader komt, trek de stekker van de oplader dan direct uit het stopcontact! De boormachine wordt geleverd met niet-opgeladen accu. Daarom dient deze voorafgaand aan de werkzaamheden te worden opgeladen conform de procedure die hieronder beschreven is, met behulp van de meegeleverde voeding en het oplaadstation. Li-Ion-accu’s (lithium- ion) beschikken niet over een ‘geheugen’, zodat ze op ieder gewenst moment kunnen worden opgeladen. Het is echter aanbevolen om de accu leeg te laten lopen tijdens normaal werk en vervolgens volledig op te laden. Indien dergelijke hantering vanwege het type werk niet altijd mogelijk is, dient deze procedure tenminste eens per 10 à 15 werkcycli te worden herhaald. De accu mag in geen geval worden ontladen door elektroden aan te sluiten. Dit leidt tot onherstelbare schade! De oplaadstatus van de accu mag ook niet worden nagegaan door een elektrode aan te sluiten en het vonken te controleren. Bewaren van de accu Zorg voor de juiste opslagomstandigheden om de levensduur van de accu te verlengen. Deze duurt ongeveer 500 oplaad-ontlaadcycli. Bewaar de accu bij een temperatuur van 0 tot 30 graden Celsius en een luchtvochtigheid van 50%. Laad de accu op tot ca. 70% wan- neer je deze langere tijd wilt opslaan. In geval van langere opslag de accu eens per jaar opladen. Vermijd overmatig opladen van de accu, daar dit de levensduur verkort en kan leiden tot onherstelbare schade. De accu zal tijdens opslag langzaam ontladen vanwege lekstroom. Het zelfontladingsproces hangt af van de opslagtemperatuur; hoe hoger deze is, des te sneller is de batterij leeg. In geval van onjuiste opslag van de batterij kan lekkage van het elektrolyt plaatsvinden. In geval van lekkage het elektrolyt verzamelen met een neutraal middelen. De ogen in geval van contact met het elektrolyt grondig uitwassen en vervolgens onmiddellijk een arts raadplegen. Gebruik van het apparaat met beschadigde accu is verboden. In geval van volledig verbruik van de accu moet deze worden afgegeven bij een gespecialiseerd verzamelpunt voor de verwerking van dergelijk afval. Accutransport Lithium-ion-accu’s zijn volgens de wet gevaarlijk materiaal. De gebruiker van het apparaat kan apparaten met accu of de accu zelf over land vervoeren. Hierbij hoeft niet te worden voldaan aan aanvullende voorwaarden. In geval van het opdragen van transport aan derden (bijv. verzending door een koerier) dienen de regels voor transport van gevaarlijke materialen te worden nageleefd. Neem voorafgaand aan de verzending contact op met een persoon die over de juiste kwalificaties beschikt. Het is verboden om beschadigde accu’s te vervoeren. Tijdens het transport moeten de gedemonteerde accu’s uit het apparaat verwij- derd worden en de blootliggende contacten worden beveiligd door ze bijv. met isoleertape af te plakken. Beveilig de accu’s zo in de verpakking dat ze zich niet binnenin de verpakking kunnen bewegen tijdens het transport. Leef ook de landelijke voorschriften na op het gebied van transport van gevaarlijke materialen. Opladen van de accu Let op! Voorafgaand aan het opladen dient de oplader van het elektriciteitsnet te worden gehaald door deze uit het stopcontact te halen. Reinig bovendien de stekkerpinnen van de oplader en de oplaadingang van het product, Gebruik hiervoor perslucht met een maximale druk van 0,3 MPa. Niet gebruiken voor het reinigen van scherpe of metalen voorwerpen. Sluit de kabelstekker aan op de oplader en sluit vervolgens de andere kabelstekker aan op de oplaadingang (II). De stekkers zijn zo ontworpen dat ze alleen op correcte wijze op de contacten kunnen worden aangesloten. Gebruik geen overmatige kracht bij het aan- sluiten van de stekkers op de contacten. Indien de stekker niet in het contact past, verander dan de stekkerpositie. Sluit de oplader aan op het stopcontact. Het product beschikt over een oplaadlampje. Indien het lampje tijdens werking rood begint te branden, betekent dit dat de accu moet worden opgeladen. Indien het lampje groen brandt, is de accu volledig opgeladen. Koppel de oplader van het stopcontact en trek vervolgens de oplaadkabel uit het product en de oplader.NL OORSPRONKELIJKE INSTRUCTIES

Let op! Tijdens het opladen kan het product niet gebruikt worden. Tijdens het opladen kunnen het handvat en de behuizing heet worden. Dit is een normaal verschijnsel. Aanvullen en vervangen van nietjes Let op! Tijdens vervanging en aanvulling van nietjes niet op de trekker drukken. Het product omdraaien. Druk tegelijkertijd op beide klemmen van de nietjesduwer en trek de duwer uit het magazijn (III). Verwijder de nietjes uit het magazijn. Controleer of er geen nietjes of vuil in het magazijn zijn achtergebleven. Reinig het magazijn volledig voorafgaand aan het plaatsen van nieuwe nietjes. Plaats een nieuw pakket nietjes door het in het magazijn te schuiven (III). De open zijde van het nietjespakket moet naar de onderzijde van het apparaat gericht zijn. Installeer de nietjes altijd in losse pakketten. Het is verboden om losse nietjes te installeren of meerdere pakketten tegelijk te plaatsen. Installeer alleen nietjes met afmetingen zoals vermeld in de technische gegevenstabel. Het niet opvolgen van bovenstaande aanbevelingen kan leiden tot het klemraken van nietjes in het mechanisme en beschadiging van de handtacker. Trek de nietjesduwer eruit en zorg ervoor dat beide klemmen werken en de duwer niet vanzelf terugtrekt tijdens werking (IV).

WERKEN MET HET PRODUCT

Let op! Doe voorafgaand aan het echte werk een test op afvalmateriaal. Pak het product bij het handvat zonder de trekker in te drukken. Zet de schakelaar in de aan-positie ‘I’. Zet de productbasis tegen de te verbinden materialen en oefen lichte druk uit (VI). Hierdoor trekt de zekering zich terug en wordt het product gereed voor werking. Druk de trekker in, zodat een nietje in de te verbinden materialen worden geschoten. Laat de trekker weer los. Til de handtacker op en plaats hem op een nieuwe nietplek, alvorens de bovenstaande procedure te herhalen. Na afloop van het werk de schakelaar weer in de uit-positie ‘O’ zetten en vervolgens het magazijn ontdoen van overgebleven nietjes. Let op! In geval van het nieten van zacht hout (bijv. dennen, spar) wordt aanbevolen om niet teveel kracht uit te oefenen op de onder- grond. Dit kan leiden tot het ontstaan van sporen in het hout. Let op! De handtacker beschikt niet over regulatie van de nietkracht. Indien het nietje niet geheel in het materiaal terecht is gekomen, betekent dit dat het materiaal te hard is. Wijzig in dit geval het materiaal of het type nietjes. Klemming verhelpen Indien er nietjes vastgeklemd raken, schakel dan allereerst de voeding van het product uit door de schakelaar in de uit-positie ‘O’ te zetten. Richt de uitgang van jezelf en andere personen of dieren af. Verwijder de magazijnduwer. Verwijder het nietjespakket en verhelp vervolgens de klemming. Wees tijdens het verwijderen van de klemming voorzichtig zodat het nietmechanisme niet beschadigd raakt. Gebruik geen scherpe of harde voorwerpen om de klemming te verhelpen. Plaats na het verhelpen van de klemming de nietjes weer in het magazijn en voer een test uit op afvalmateriaal. Aanvullende opmerkingen De handtacker is niet bestemd voor werkzaamheden in de bouw. Er kunnen geen constructiematerialen mee worden geïnstalleerd. Vermijd druk op de trekker in geval van een leeg magazijn, oftewel ‘droog schieten’. Het niet opvolgen van deze aanbeveling kan leiden tot snellere slijtage van het mechanisme, met onjuiste productwerking tot gevolg. Neem tijdens het werk regelmatig pauzes. Het nominale rendement van het product niet overschrijden. Het apparaat mag niet overbelast raken. Zorg dat de temperatuur van de buitenoppervlakken nooit boven de 60

C komt. De opgegeven totale vibratiewaarde is gemeten met behulp van een standaard testmethode en kan worden gebruikt om twee appara- ten met elkaar te vergelijken. De opgegeven totale vibratiewaarde kan worden gebruikt bij een eerste beoordeling van de expositie. Let op! De vibratie-emissie tijdens het werk kan afwijken van de opgegeven waarde, afhankelijk van de gebruikswijze van het ap- paraat. Let op! Bepaal veiligheidsmiddelen ter bescherming van de bediener, gebaseerd op de beoordeling van de blootstelling onder daad- werkelijke gebruiksomstandigheden (alle onderdelen van de werkcyclus meegerekend, zoals bijv. de tijd wanneer het apparaat uitge- schakeld is, wanneer het stationair draait en de activatietijd).

ONDERHOUD EN CONTROLE

LET OP! Voordat men start met het afstellen, technisch onderhoud of het uitvoeren van controles dient de stekker van het apparaat uit het stopcontact te worden gehaald. Aan het einde van de werkzaamheden dient men de technische staat van het elektrische apparaat te controleren door middel van een visuele inspectie en een beoordeling van de behuizing, het handvat, stroomkabel, doorgankelijk-NL OORSPRONKELIJKE INSTRUCTIES

heid van de ventilatiesleuven, borstels die eventuele vonken afgeven, geluidsniveau van de werking van de lagers en tandwielen, het opstarten en uniformiteit van de werking van het apparaat. Tijdens de garantieperiode dient men het elektrische apparaat niet te demonteren en dient men tevens geen onderdelen te vervangen aangezien dit de garantie ongeldig zal maken. In geval van eventuele onregelmatigheden die tijdens een controle zijn vastgesteld of tijdens de werkzaamheden dient het apparaat ter reparatie te worden aangeboden bij een daarvoor bestemd servicepunt. Na de werkzaamheden dient men de behuizing, ventilatieopeningen, schakelaars, extra handvaten en behuizing schoon te maken door middel van bv. luchtdruk (met een druk van max. 0,3 MPa), of door middel van een borstel/ kwast of droge doek zonder gebruik van chemicaliën en reinigingsvloeistoffen. Aanvullende onderdelen en de handvaten schoonmaken met een droge, schone doek.GR ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ
