NÁVOD K OBSLUZE 78157 Sthor

5. západka posunovače

10. kontrolka nabíjení

Symbol poukazuje na nutnost separovaného sběru opotřebovaných elektrických a elektronických zařízení. Opotřebovaná elektrická zařízení jsou zdrojem druhotných surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prost ředí! Prosíme o aktivní pomoc při úsporném hospodaření s přírodními zdroji a ochraně životního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.

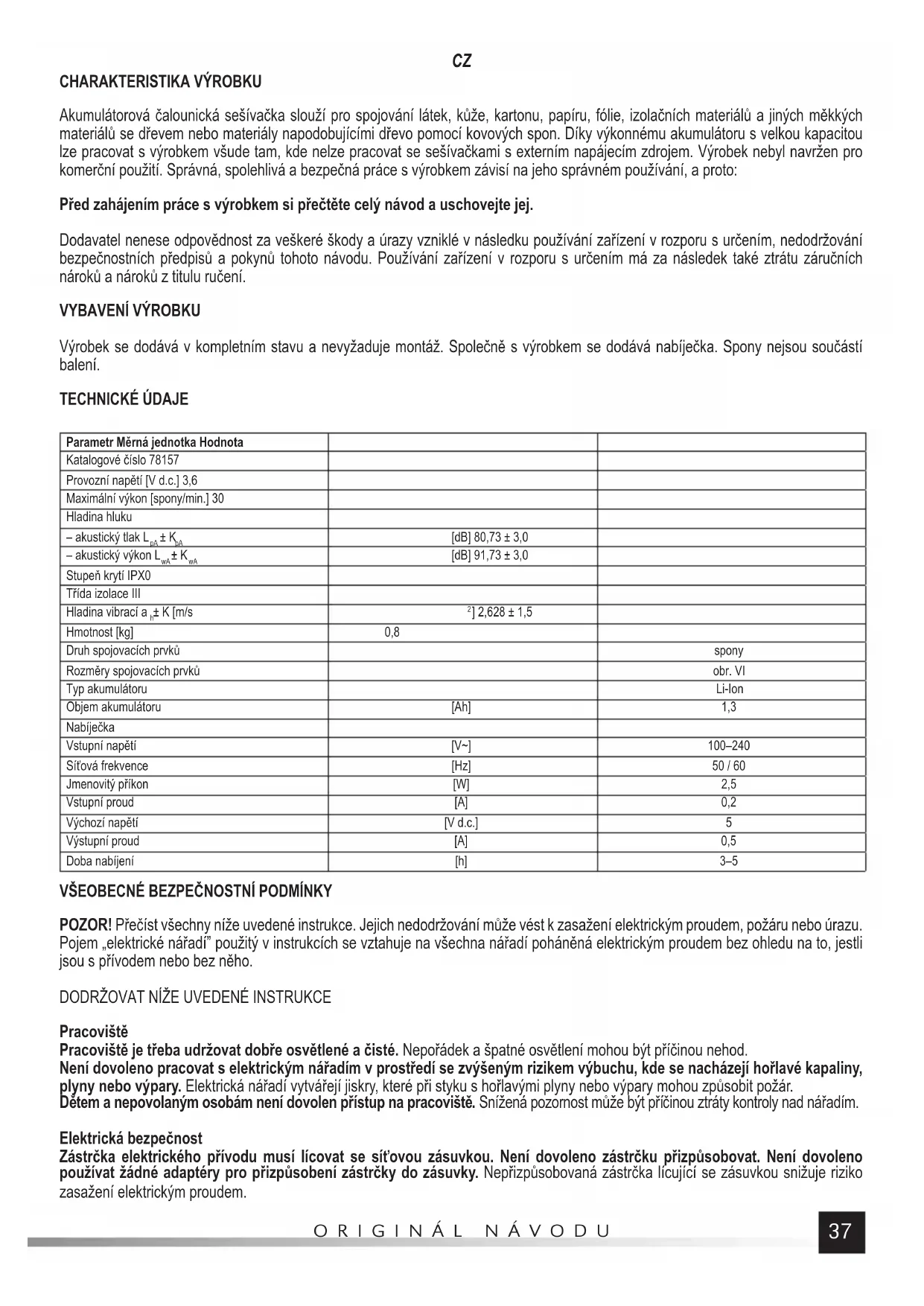

Akumulátorová čalounická sešívačka slouží pro spojování látek, kůže, kartonu, papíru, fólie, izolačních materiálů a jiných měkkých materiálů se dřevem nebo materiály napodobujícími dřevo pomocí kovových spon. Díky výkonnému akumulátoru s velkou kapacitou lze pracovat s výrobkem všude tam, kde nelze pracovat se sešívačkami s externím napájecím zdrojem. Výrobek nebyl navržen pro komerční použití. Správná, spolehlivá a bezpečná práce s výrobkem závisí na jeho správném používání, a proto: Před zahájením práce s výrobkem si přečtěte celý návod a uschovejte jej. Dodavatel nenese odpovědnost za veškeré škody a úrazy vzniklé v následku používání zařízení v rozporu s určením, nedodržování bezpečnostních předpisů a pokynů tohoto návodu. Používání zařízení v rozporu s určením má za následek také ztrátu záručních nároků a nároků z titulu ručení.

Výrobek se dodává v kompletním stavu a nevyžaduje montáž. Společně s výrobkem se dodává nabíječka. Spony nejsou součástí balení. TECHNICKÉ ÚDAJE Parametr Měrná jednotka Hodnota Katalogové číslo 78157 Provozní napětí [V d.c.] 3,6 Maximální výkon [spony/min.] 30 Hladina hluku – akustický tlak L

[dB] 80,73 ± 3,0 – akustický výkon L

[dB] 91,73 ± 3,0 Stupeň krytí IPX0 Třída izolace III Hladina vibrací a

] 2,628 ± 1,5 Hmotnost [kg] 0,8 Druh spojovacích prvků spony Rozměry spojovacích prvků obr. VI Typ akumulátoru Li-Ion Objem akumulátoru [Ah] 1,3 Nabíječka Vstupní napětí [V~] 100–240 Síťová frekvence [Hz] 50 / 60 Jmenovitý příkon [W] 2,5 Vstupní proud [A] 0,2 Výchozí napětí [V d.c.] 5 Výstupní proud [A] 0,5 Doba nabíjení [h] 3–5

VŠEOBECNÉ BEZPEČNOSTNÍ PODMÍNKY

POZOR! Přečíst všechny níže uvedené instrukce. Jejich nedodržování může vést k zasažení elektrickým proudem, požáru nebo úrazu. Pojem „elektrické nářadí” použitý v instrukcích se vztahuje na všechna nářadí poháněná elektrickým proudem bez ohledu na to, jestli jsou s přívodem nebo bez něho.

DODRŽOVAT NÍŽE UVEDENÉ INSTRUKCE

Pracoviště Pracoviště je třeba udržovat dobře osvětlené a čisté. Nepořádek a špatné osvětlení mohou být příčinou nehod. Není dovoleno pracovat s elektrickým nářadím v prostředí se zvýšeným rizikem výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo výpary. Elektrická nářadí vytvářejí jiskry, které při styku s hořlavými plyny nebo výpary mohou způsobit požár. Dětem a nepovolaným osobám není dovolen přístup na pracoviště. Snížená pozornost může být příčinou ztráty kontroly nad nářadím. Elektrická bezpečnost Zástrčka elektrického přívodu musí lícovat se síťovou zásuvkou. Není dovoleno zástrčku přizpůsobovat. Není dovoleno používat žádné adaptéry pro přizpůsobení zástrčky do zásuvky. Nepřizpůsobovaná zástrčka lícující se zásuvkou snižuje riziko zasažení elektrickým proudem.CZ

Vyhýbat se kontaktu s uzemněnými plochami jako potrubí, ohřívače a ledničky. Uzemnění těla zvyšuje riziko zasažení elektric- kým proudem. Není dovoleno vystavovat elektrické nářadí kontaktu s atmosférickými srážkami nebo vlhkostí. Voda a vlhkost, které se dosta- nou dovnitř elektrického nářadí, zvyšují riziko zasažení elektrickým proudem. Nepřetěžovat napájecí kabel. Nepoužívat napájecí kabel k přenášení, připojování nebo odpojování zástrčky ze síťové zásuv- ky. Zamezit dotyku napájecího kabelu s teplem, oleji, ostrými hranami a pohyblivými předměty. Poškození napájecího kabelu zvyšuje riziko úrazu elektrickým proudem. V případě práce mimo uzavřeného prostoru nutno používat prodlužovací kabel určený pro použití mimo uzavřeného prostoru. Použití náležitého prodlužovacího kabelu snižuje riziko zasažení elektrickým proudem. V případě, že je použití nářadí ve vlhkém prostředí nevyhnutné, je třeba v napájecím obvodu použít jako ochranu rozdílový proudový chránič (RCD). Použití RCD snižuje riziko úrazu zaviněného elektřinou. Osobní bezpečnost Pracuj, jen když jsi v dobré fyzické a psychické kondici. Soustřeď se na to, co děláš. Nepracuj, když jsi unavený nebo pod vlivem léků nebo alkoholu. Chvíle nepozornosti během práce může vést k vážným zraněním těla. Používej prostředky osobní ochrany. Vždy si nasaď ochranné brýle. Používání prost ředků osobní ochrany jako protiprachový respirátor, ochranná obuv, přilba a chrániče sluchu snižují riziko vážných úrazů. Zabraň náhodnému zapnutí nářadí. Před připojením nářadí k elektrické síti se ubezpeč, že elektrický spínač je v poloze „vypnuto”. Držení nářadí s prstem na spínači nebo připojování elektrického nářadí, když je spínač v poloze „zapnuto”, může vést k vážným úrazům. Před zapnutím elektrického nářadí odstraň všechny klíče a jiné nástroje, kterých bylo použito na jeho seřizování. Klíč pone- chaný v rotujících elementech nářadí může způsobït vážné úrazy těla. Udržuj rovnováhu. Po celou dobu udržuj náležité postavení. Umožní to jednodušší ovládnutí elektrického nářadí v případě neoče- kávaných situací během práce. Používej ochranný oděv. Nepoužívej příliš volný oděv a bižutérii. Udržuj vlasy, oděv a pracovní rukavice mimo dosahu pohyb- livých částí elektrického nářadí. Volný oděv, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí nářadí. Používej odsávače prachu nebo zásobníky na prach, jestliže je nářadí tímto způsobem vybaveno. Postarej se o to, aby byly správně připojeny. Používání odsávače prachu snižuje riziko vážného poškození zdraví. Opatrnost při používání elektronářadí Před vložením baterie akumulátorů se ujistěte, zda je vypínač v poloze „vypnutý“. Vkládání baterie akumulátorů do elektronářadí, když je vypínač v poloze „zapnutý“, může způsobit nehodu. Používejte výhradně nabíječku doporučenou výrobcem. Použití nabíječky určené pro jeden typ baterie akumulátorů k nabíjení jiného typu baterie akumulátorů může být příčinou požáru. Používejte elektronářadí výhradně s baterií akumulátorů určenou výrobcem. Použití jiné baterie akumulátorů může být příčinou úrazu a požáru. V době, kdy baterie akumulátorů není používána, skladujete ji odděleně od kovových předmětů jako jsou sponky na papír, mince, hřebíky, šrouby nebo jiné malé kovové prvky, které mohou vyzkratovat svorky. Zkrat svorek akumulátoru může způsobit popálení nebo požár. V nevhodných podmínkách může z akumulátoru unikat kapalina; vyhněte se kontaktu s ní. Pokud náhodně dojde ke kontaktu s kapalinou, promyjte zasažené místo vodou. Pokud se kapalina dostane do očí, vyhledejte lékařskou pomoc. Kapalina unika- jící z akumulátoru může způsobit podráždění nebo popálení. Opravy Nářadí dávej do opravy jen podnikům k tomu oprávněným, které používají výhradně originální náhradní díly. Tím bude zajištěna náležitá bezpečnost práce elektrického nářadí.

PODROBNÉ BEZPEČNOSTNÍ PODMÍNKY

Vždy předpokládejte, že v zařízení jsou spony. Uchopení zařízení bez náležité pozornosti může způsobit nenadálé vystřelení spony a úraz. Zařízení nesměrujte na svou stranu ani na stranu někoho jiného poblíž. Nečekané stisknutí spouště způsobí vystřelení spony a úraz. Zařízení nezapínejte, dokud není umístěno na obráběném předmětu. Pokud zařízení nemá kontakt s obráběným předmětem, spona se může odrazit od místa určení. Zařízení odpojte od napájení, pokud se v něm zasekne spona. Při odstraňování zaseknuté spony se může zařízení náhodně spustit, pokud je zapnuto. Buďte opatrní při odstraňování zaseknuté spony. Mechanismus může být stlačen a spona se může uvolnit se značnou sílou při odstraňování zaseknutí. Zařízení nepoužívejte k připevňování elektrických kabelů. Zařízení nebylo navrženo pro instalaci elektrických kabelů a může po- škodit jejich izolaci a způsobit nebezpečí úrazu elektrickým proudem nebo požár.CZ

Upozornění! Všechny činnosti popsané v této kapitole provádějte při odpojeném napájecím napětí. Ujistěte se, že spínač je v poloze „vypnuto – O“ (V). Bezpečnostní předpisy pro nabíjení akumulátoru Upozornění! Před zahájením nabíjení zkontrolujte, zda těleso síťového zdroje, kabel a zástrčka nejsou popraskané nebo jinak poško- zené. Používání vadné nebo poškozené nabíjecí stanice a síťového zdroje je zakázáno! K nabíjení akumulátorů lze používat pouze nabíjecí stanici a síťový zdroj dodaný v rámci soupravy. Použití jiného síťového zdroje by mohlo vést ke vzniku požáru nebo poškození nářadí. Nabíjení akumulátoru lze provádět pouze v suché a uzavřené místnosti, zabezpečené proti vstupu nepovolaných osob a zejmé- na dětí. Nabíjecí stanici a síťový zdroj není dovoleno používat bez trvalého dozoru dospělé osoby! Bude-li nezbytné opustit místnost, ve které probíhá nabíjení, je třeba nabíječku odpojit od elektrické sítě vyjmutím síťového zdroje ze zásuvky elektrické sítě. Pokud by z nabíječky vycházel kouř, podezřelý zápach a pod., je třeba okamžitě vytáhnout zástrčku nabíječky ze zásuvky elektrické sítě! Vrtací šroubovák se dodává s nenabitým akumulátorem; proto je třeba před zahájením práce akumulátor nabít níže pospaným po- stupem pomocí síťového zdroje a nabíjecí stanice, které jsou součástí soupravy. Akumulátory typu Li-Ion (lithium-iontové) prakticky nevykazují tzv. „pam ěťový efekt“, což dovoluje akumulátor dobíjet v libovolném okamžiku. Doporučuje se však akumulátor vybít během normální práce a potom ho nabít na plnou kapacitu. Jestliže však s ohledem na charakter práce není možné pokaždé takto s akumulá- torem naložit, pak je nutné to udělat nejméně každých několik nebo několik desítek pracovních cyklů. V žádném případě není dovoleno vybíjet akumulátor zkratováním kontaktů, jelikož by v důsledku takového počínání došlo k jeho nevratnému poškození! Taktéž není dovoleno kontrolovat stav nabití akumulátoru zkratováním kontaktů a sledováním, zda dochází k jiskření. Skladování akumulátorů Aby se maximálně prodloužila životnost akumulátoru, je třeba k jeho uskladnění zajistit odpovídající podmínky. Akumulátor vydrží asi 500 cyklů „nabití – vybití”. Akumulátor je třeba skladovat v rozsahu teplot od 0 do 30 stupňů Celsia při relativní vlhkosti vzduchu 50 %. Pokud se má akumulátor skladovat delší dobu, je třeba ho nabít na cca 70 % kapacity. V případě delšího skladování je třeba pravidelně jednou za rok akumulátor dobít. Nesmí se dopustit, aby došlo k úplnému vybití akumulátoru, poněvadž se tím zkracuje jeho životnost a může dojít k jeho nevratnému poškození. Během skladování se bude akumulátor v důsledků svodů postupně vybíjet. Proces samovybíjení je závislý na teplotě skladování. Čím vyšší teplota, tím je proces vybíjení rychlejší. Při nesprávném skladování akumulátorů může dojít k úniku elektrolytu. V případě úniku je třeba vytečený elektrolyt zneškodnit pomocí neutralizujícího prostředku, v případe zasažení očí elektrolytem je třeba oči vypláchnout proudem vody a následně okamžitě vyhledat lékařskou pomoc. Používání nářadí s poškozeným akumulátorem je zakázáno. Po uplynutí doby životnosti akumulátoru je ho třeba odevzdat do specializovaného střediska, které se zabývá zneškodňováním odpadů tohoto typu. Doprava akumulátorů Lithium-iontové akumulátory jsou podle právních předpisů považovány za nebezpečné materiály. Uživatel nářadí může nářadí přepra- vovat s akumulátorem nebo samotné akumulátory pozemní dopravou. V takovém případě nemusí být dodrženy dodatečné podmínky. V případě, že bude jejich přeprava svěřená třetím osobám (například zásilka prostřednictvím kurýrní firmy), je třeba postupovat podle předpisů pro přepravu nebezpečných materiálů. Před podáním zásilky na přepravu je nutné se v této věci spojit s příslušně kvalifiko- vanou osobou. Přeprava poškozených akumulátorů je zakázána. Na dobu přepravy je nutné demontované akumulátory vyjmout z nářadí a nechráně- né kontakty zajistit např. zalepením izolační páskou. Akumulátory se musí v obalu zajistit tak, aby se uvnitř obalu v průběhu přepravy nepohybovaly. Je taktéž nutné dodržovat národní předpisy týkající se přepravy nebezpečných materiálů. Nabíjení akumulátoru Upozornění! Před nabitím odpojte nabíječku od elektrické sítě tak, že vytáhnete zástrčku ze zásuvky. Kromě toho očistěte kontakty zástrčky nabíječky a nabíjecí zdířky pistole. K tomu použijte proud stlačeného vzduchu s tlakem do 0,3 MPa. K čištění nepoužívejte špičaté nebo kovové předměty. Připojte zástrčku kabelu do nabíječky, pak připojte zástrčku kabelu do zásuvky výrobku (II). Zástrčky byly navrženy tak, že je možné pouze jejich správné připojení do zásuvek. Nepoužívejte nadměrnou sílu při zapojování zástrček do zásuvek. Pokud zástrčku nemů- žete vložit do zásuvky, změňte její polohu. Nabíječku připojte do síťové zásuvky. Výrobek má kontrolku nabíjení. Pokud kontrolka začne svítit během práce červeně, znamená to, že akumulátor je třeba nabít. Pokud kontrolka svítí trvale zeleně, znamená to, že akumulátor je zcela nabitý. Odpojte nabíječku ze síťové zásuvky, pak odpojte zástrčku kabelu od výrobku a od nabíječky. Upozornění! Během nabíjení nelze používat výrobek. Při nabíjení se může zahřívat rukojeť výrobku a kryt nabíječky. Je to normální jev. Doplňování a výměna spon Upozornění! Při výměně a doplňování spon nestlačujte spoušť. Výrobek otočte. Stiskněte najednou obě západky posunovače spon a vysuňte posunovač ze zásobníku (III).CZ

Ze zásobníku vytáhněte spony. Zkontrolujte, zda v zásobníku nezůstaly žádné jednotlivé spony nebo nečistoty. Před vložením nových spon zcela vyčistěte zásobník. Vložte nový svazek spon, vsuňte jej do zásobníku (III). Otevřená strana sady spon musí směřovat ke spodní straně zařízení. Spony vždy vkládejte jako jeden svazek. Nesmí se vkládat jednotlivé spony a přikládat jeden svazek ke druhému. Vkládejte pouze spony s rozměry uvedenými v tabulce technických údajů. Nedodržování výše uvedených zásad může způsobit zaseknutí spon v mechanismu sešívačky a také může poškodit sešívačku. Vsuňte posunovač spon a ujistěte se, že zapadly obě západky a posunovač se samovolně nevrátí zpět při práci (IV).

Upozornění! Před zahájením vlastní práce proveďte zkoušku na odpadovém materiálu. Uchopte výrobek za rukojeť tak, abyste nestiskli spoušť. Přepínač výrobku přepněte do polohy „zapnuto – I“. Přiložte základnu výrobku ke spojovaným materiálům a lehce přitlačte (VI). Způsobí to uvolnění pojistky a připraví výrobek k činnosti. Stiskněte spoušť, způsobí to zapíchnutí jednotlivé spony do spojovaných materiálů. Uvolněte spoušť. Nadzvedněte sešívačku a umístěte ji na nové místo pro nastřelení spon, opakujte postup nastřelení spony. Po ukončení práce přepněte spínač do polohy „vypnuto – O“ a pak vyjměte zbývající spony ze zásobníku. Upozornění! Při nastřelování spon do měkkého dřeva (např. borovice, smrk) nepřitlačujte příliš silně sešívačku k povrchu. Může to způsobit otlak stop ve dřevě. Upozornění! Sešívačka nemá regulaci síly nastřelování spon. Pokud spona není zcela zapíchnutá, znamená to, že materiály, do kterých se nastřeluje spona, jsou příliš tvrdé. V takovém případě změňte materiál nebo sešívačku. Odstraňování zaseknutí Pokud se zasekne spona, nejprve vypněte výrobek přepnutím přepínače do polohy „vypnuto – O“. Ústí spon nesměrujte na sebe a jiné osoby nebo zvířata. Ze zásobníku vysuňte posunovač. Odstraňte svazek spon a pak odstraňte zaseknutou sponu. Při odstraňování zaseknuté spony buďte opatrní, abyste nepoškodili nastřelovací mechanismus spon. K odstraňování zaseknutých spon nepoužívejte špičaté a tvrdé nástroje. Po odstranění zaseknuté spony vložte spony do zásobníku a proveďte zkoušku na odpadovém materiálu. Dodatečné poznámky Sešívačka není určena pro stavební práce. Neinstalujte její pomocí konstrukční materiály. Nestlačujte spoušť při prázdném zásobníku čili tzv. „střílení nasucho“. Nedodržování tohoto pokynu může způsobit rychlejší opotřebení nastřelovacího mechanismu spon, což může způsobit nesprávnou práci výrobku. Během práce provádějte pravidelné přestávky. Nepřekračujte jmenovitou kapacitu výrobku. Zabraňte přetěžování zařízení, teplota vnějšího povrchu nikdy nesmí překročit 60 °C. Deklarovaná, celková hladina vibrací byla změřena standardní metodou zkoušek a může se použít pro porovnání jednoho zařízení s druhým. Deklarovaná, celková hladina vibrací se může použít pro předběžné hodnocení expozice. Upozornění! Emise vibrací při práci se zařízením se může lišit od deklarované hodnoty, v závislosti na způsobu používání zařízení. Upozornění! Určete bezpečnostní opatření, která mají chránit operátora, založená na hodnocení expozice v reálných podmínkách používání (započítejte do toho všechny části pracovního cyklu, jako např. dobu, když je zařízení vypnuto nebo pracuje na volnoběhu, a dobu spuštění).

POZOR! Veškeré činnosti zvazané z; výměnou příslušenství, seřízovaním apod, je potřeba realizovat při vypnutým napětí napájení nářadí, proto před zahajením těchto činnosti je potřeba odpojit zástrčku od elektrické sítě. Po ukončení práce je třeba skontrolovat technický stav elektonářadí prohlídkou a hodnocením: stojanu a rukojeti, elektrického vodiče včetně zastrčky a ohybání, působení elek- trického spínače, průchodnosti ventilačních mezer, jiskření kartáčů, hlasitosti práce ložisek a převodovek, spouštění a rovnoměrnosti práce. Během záruční doby použivatel nesmi demontovat elektronářadí, ani měnit veškere provozní jednotky nebo součásti, protože může stratit narok na záruku. Veškere nespravnosti zjištěne během prohlídky, nebo provozování, jsou signalem pro provedení opravy v záručním servisu. Po ukončení práce, stojan, ventilační mezery, přepínače, dodatečnou rukojeť a ochrany je třeba očistit, například proudem vzduchu (o tlaku maximum 0,3 MPa), štětcem nebo suchým hadříkem bez použití chemických prostředků a čisticích kapalin. Nářadí a rukojeť očistit suchým čistým hadříkem.SK
