INSTRUKCJA OBSŁUGI WRX80 Creator ASROCK

A placa-mãe tem três chaves inteligentes: Interruptor, Botão de Reset e Botão para Apagar CMOS, permitindo que os usuários liguem/desliguem rapidamente o sistema, resetem o sistema, apaguem os valores de CMOS ou pisquem o BIOS. Botão de alimentação (PWRBTN) (ver p.1, N.º 29) O Botão de alimentação permite aos usuários ligar/desligar o sistema rapidamente. Botão Reset (Reiniciar) (RSTBTN) (ver p.1, N.º 30) O Botão Reset permite aos usuários reinicializar o sistema rapidamente. Botão Limpar CMOS (CLRCBTN2) (ver p.4, N. 17) O Botão Limpar CMOS permite aos usuários apagar os valores CMOS rapidamente.157 WRX80 Creator Polski Polski 1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock WRX80 Creator, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez rmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie rmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

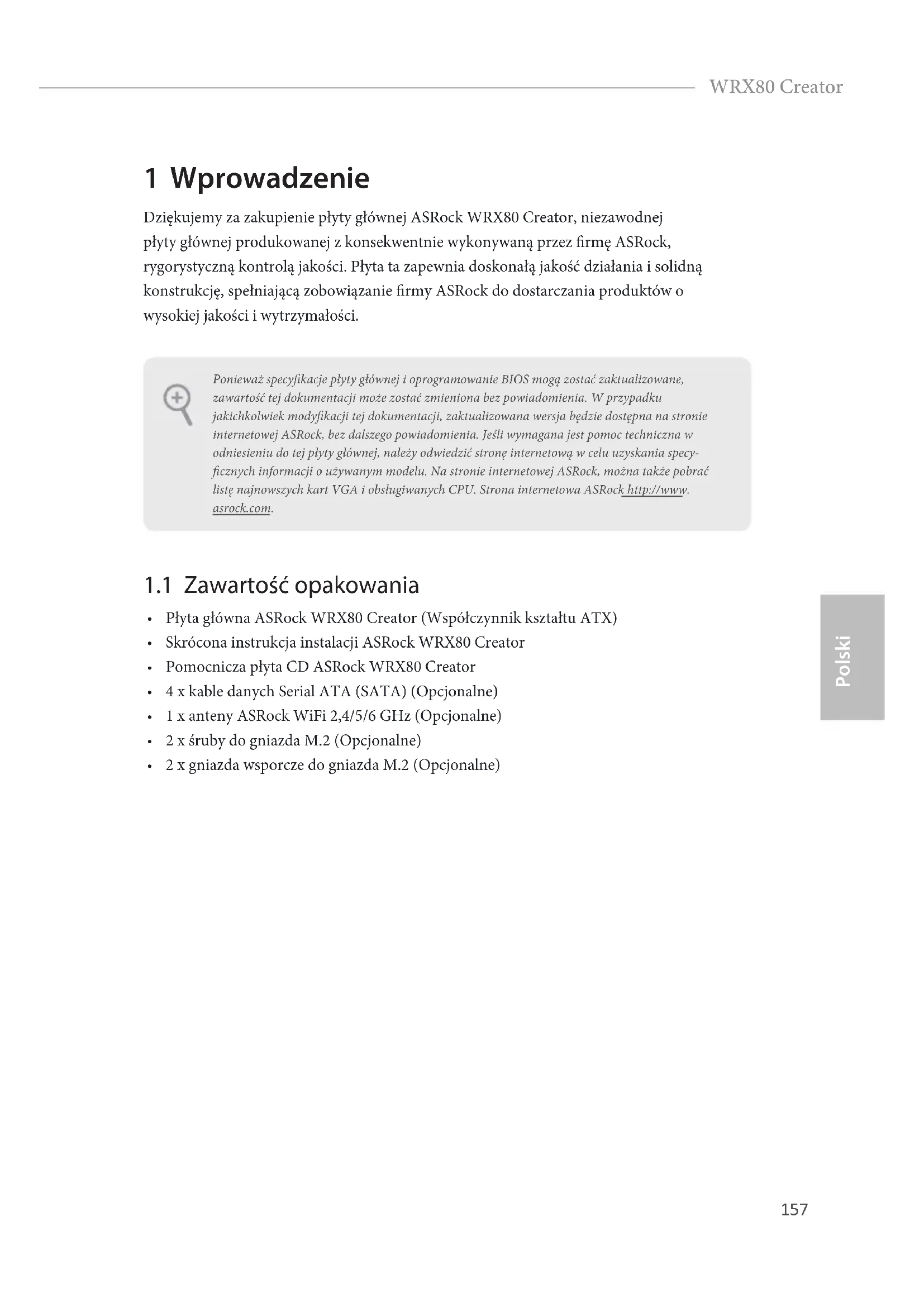

1.1 Zawartość opakowania

Płyta główna ASRock WRX80 Creator (Współczynnik kształtu ATX)

Skrócona instrukcja instalacji ASRock WRX80 Creator

Pomocnicza płyta CD ASRock WRX80 Creator

4 x kable danych Serial ATA (SATA) (Opcjonalne)

2 x śruby do gniazda M.2 (Opcjonalne)

2 x gniazda wsporcze do gniazda M.2 (Opcjonalne) Ponieważ specykacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modykacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specy-cznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.158 Polski Polski

Współczynnik kształtu EATX

PCB z 2 uncjami miedzi CPU

Obsługa AMD sWRX8 socket /AMD Ryzen™ readripper™ PRO 5000WX oraz 3000WX Series procesorów

Sekcja zasilania 8 Power Phase Design

Technologia ośmiokanałowej pamięci Dual Channel DDR4

Obsługa niebuforowanej pamięci (U-DIMM) DDR4 ECC i non- ECC, do 4533+(OC)*

• Natywna obsługa pamięci DDR4 3200.

Maks. wielkość pamięci systemowej: 2048 GB

15μ pozłacane styki w gniazdach DIMM Gniazdo rozszerzenia CPU:

1 x pionowe gniazdo M.2 (Key E), obsługa modułu WiFi typ 2230 WiFi/BT PCIe

• Obsługa SSD NVMe, jako dysków rozruchowych

Obsługa interfejsu underbolt

4 z maks. rozdzielczością 5K (5120 x 2880) przy 60Hz dla jednego wyświetlacza przez pojedyncze połączenie kablowe

Obsługa interfejsu underbolt

4 z maks. rozdzielczością 4K x 2K (4096x2160) przy 60Hz dla dwóch wyświetlaczy przez pojedyncze połączenie kablowe

• Monitor DisplayPort lub USB-C nie jest obsługiwany w portach underbolt

• Dla wyświetlacza underbolt jest wymagana oddziela karta graczna Graka

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz Audio

Dźwięk HD 7.1 CH (Realtek ALC4050H+ALC1220)

Obsługa audio Blu-ray Premium

Obsługa zabezpieczenia przed przepięciami

NE5532 wzmacniacz słuchawkowy klasy Premium dla złącza audio na panelu przednim (Obsługa słuchawek do 600 Om)

Ekranowanie izolacji PCB

Wykrywanie impedancji na tylnym porcie wyjścia

Indywidualne warstwy PCB dla kanału audio R/L

Pozłacane gniazda audio

15μ pozłacane złącze audio

Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ ESD

Obsługa PXE 1 x dedykowany IPMI (ASPEED AST2500)

Obsługa iKVM i vMedia160 Polski Polski Bezprze- wodowa sieć LAN

Moduł 802.11ax Wi-Fi 6E

Obsługa IEEE 802.11a/b/g/n/ax

Obsługa dwóch pasm 2x2 160MHz z rozszerzoną obsługą pasma 6GHz*

• Wi-Fi 6E (Pasmo 6GHz) będzie obsługiwane przez Microso® Windows® 11. Dostępność będzie zależała od różnego stanu przepisów każdego kraju i regionu. Zostanie uaktywnione (dla obsługiwanych krajów) poprzez Windows Update i aktualizacje oprogramowania, gdy będą dostępne.

• Dla funkcjonalności 6E wymagany jest router zgodny z 6GHz.

2 anteny do obsługi technologii dywersykacji 2 (Transmisja) x 2 (Odbiór)

Obsługa Bluetooth + Wysokiej szybkości klasa II

Obsługa MU-MIMO Tylny panel Wejścia/Wy- jścia

1 x port optycznego wyjścia SPDIF

4 typu C (40 Gb/s dla protokołu USB 4.0; 40Gb/s dla protokołu underbolt) (Obsługa zabezpieczenia ESD)*

2 x gniazda wejścia Mini DisplayPort**(dla underbolt) ** Jeśli jednocześnie są używane dwa gniazda wejścia mini DisplayPort, zamiast kątowych, prawych należy wybrać zwykłe kable adaptera mini DisplayPort do DisplayPort .

4 x port USB 3.2 Gen2 (10 Gb/s)(obsługa zabezpieczenia ESD)*** *** Zasilanie Ultra USB jest obsługiwane w portach USB31_1_2. *** Funkcja wybudzania ACPI nie jest obsługiwana w portach USB31_1_2.

2 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)

1 x dedykowany port IPMI LAN RJ45 z diodą LED (Dioda LED aktywności/łącza i dioda LED szybkości)

1 x przycisk usuwania pamięci CMOS

Gniazda audio HD: Głośnik tylny / Centralny / Wejście liniowe / Głośnik przedni / Mikrofon (Pozłacane gniazda audio)161 WRX80 Creator Polski Polski Przechowy- wanie CPU:

1 x Hyper M.2 Socket (M2_1, Key M), z obsługą typu 2260/2280/22110 SATA3 6,0 Gb/s i trybów PCIe Gen4x4 (64 Gb/ s)* Chipset:

8 x złącza SATA3 6,0 Gb/s

• Obsługa SSD NVMe, jako dysków rozruchowych

• Obsługa ASRock U.2 Kit RAID

Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pa- mięci masowej SATA

Obsługa RAID 0, RAID 1 i RAID 5 dla urządzeń pamięci masowej M.2 NVMe*

• Wymaga dodatkowych kart rozszerzenia M.2 NVMe do obsługi RAID 5 Złącze

1 x złącze główkowe SPI TPM

1 x złącze główkowe portu COM

1 x złącze główkowe inteligentnej platformy zarządzania

1 x złącze główkowe SMBus zasilacza

1 x złącze główkowe SMBus BMC

1 x złącze główkowe na panelu dodatkowym

1 x dioda LED zasilania i złącze główkowe głośnika

1 x złącze główkowe LED RGB

• Obsługa łącznie do 12V/3A, pasek LED 36W

2 x adresowalne złącza główkowe LED

• Obsługa łącznie do 5V/3A, pasek LED 15W

1 x złącze wentylatora CPU (4-pinowe)

• Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

1 x złącze wentylatora CPU/pompy wodnej (4-pinowe) (Inteli- gentne sterowanie prędkością obrotową wentylatora)

• Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).162 Polski Polski

3 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (In- teligentne sterowanie prędkością obrotową wentylatora)

• Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

• CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP i CHA_FAN3/ WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

1 x 24 pinowe złącze zasilania ATX (Złącze zasilania Hi-Density)

• Zalecamy używanie zasilacza z maks. prądem 3A na +5VSB.

2 x 8 pinowe 12V złącza zasilania (Złącze zasilania Hi-Density)

1 x 6 pinowe 12V złącze zasilania (Złącze zasilania Hi-Density)

1 x złącze audio na panelu przednim (15μ pozłacane złącze audio)

1 x złącze audio z kątem prostym na panelu przednim*

• Łączy urządzenie audio z dowolnym ze złączy audio.

1 x złącza główkowe USB 2.0 (obsługuje 2 porty USB 2.0) (Obsługa zabezpieczenia ESD)

2 x porty główkowe USB 3.2 Gen1 (Obsługa 4 portów USB 3.2 Gen1) (Obsługa zabezpieczenia ESD)

1 x złącze główkowe USB 3.2 Gen2 typu C (Obsługa zabezpiecze- nia ESD)

1 x złącze główkowe niemaskowanego przycisku przerwania

1 x przycisk zasilania z diodą LED

1 x Przycisk resetowania Funkcja BIOS

Obsługa starszych wersji BIOS AMI UEFI z GUI

Obsługa “Plug and Play”

Zgodność zdarzeń wybudzania z ACPI 5.1

Wiele regulacji napięcia CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP163 WRX80 Creator Polski Polski Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych rm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetak- towywaniem.

• Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Monitor sprzętu

Obrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej

Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, CPU/pom- pa wodna, wentylatory obudowy/pompy wodnej

Kontrola wielu prędkości obrotowych wentylatora: CPU, CPU/ pompa wodna, wentylatory obudowy/pompy wodnej

Monitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1,8V System oper- acyjny

Microso® Windows® 10 64-bitowy / 11 64-bitowy Certykaty

Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

Przygotowanie do CEC Tier II164 Polski Polski

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS (CLRCMOS1) (sprawdź s.1, Nr 25) Zwarcie: Usunięcie danych z pamięci CMOS Otwarcie: Domyślne CLRCMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Dane w pamięci CMOS obejmują informacje o konguracji systemu, takie jak hasło do systemu, datę, czas i parametry konguracji systemu. W celu usunięcia i zresetowania parametrów systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający, a następnie użyj nasadkę zworki do zwarcia na 3 sekundy pinów CLRCMOS1. Należy pamiętać, aby po usunięciu danych z pamięci CMOS zdjąć nasadkę zworki. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go. 2-pinowa zworka Przycisk Clear CMOS (Usuń dane z pamięci CMOS) działa w taki sam sposób jak zworka usuwania danych z pamięci CMOS.165 WRX80 Creator Polski Polski

1.4 Wbudowane złącza główkowe i inne złącza

Złącze główkowe na pane- lu systemu (9-pinowe PANEL1) (sprawdź s.1, Nr 27) Do tego złącza główkowego można podłączać przycisk zasilania, przycisk reset i wskaźnik stanu systemu na obudowie, zgodnie z przydziałem pinów poniżej. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. PWRBTN (Przycisk zasilania): Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skong- urować sposób wyłączania systemu z użyciem przycisku zasilania. RESET (Przycisk resetowania): Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania normalnego ponownego uruchomienia. PLED (Dioda LED zasilania systemu): Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5). HDLED (Dioda LED aktywności dysku twardego): Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy. Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.166 Polski Polski Złącze główkowe na panelu dodatkowym (18-pinowe AUX_PAN- EL1) (sprawdź s.1, Nr 28) GND SMB_CLKSMB_AlertCASEOPEN

To złącze główkowe obsługuje wiele funkcji na panelu przednim, włącznie z przednim panelem SMB, wskaźnikiem stanu internetu i pinem naruszenia obudowy. Dioda LED zasilania i złącze główkowe głośnika (7-pinowe SPK_PLED1) (sprawdź s.1, Nr 23) Podłącz to tego złącza główkowego diodę LED zasilania obudowy i głośnik obudowy . A. Pin połączenia SMBus na panelu przednim (Pin 6-1 FPSMB) To złącze główkowe umożliwia podłączanie urządzeń SMBus (System Management Bus). Może być używane do komunikacji pomiędzy urządzeniami peryferyjnymi w systemie, które mają wolniejsze szybkości transmisji i urządzenia zarządzania zasilaniem. B. Wskaźnik stanu połączenia z internetem (2-pinowe złącze LAN1_LED, LAN2_LED) Te dwa 2-pinowe złącza główkowe, umożliwiają użycie kabla wskaźnika Gigabitowego połącze- nia z internetem do podłączenia wskaźnika stanu LAN. Gdy ten wskaźnik miga, oznacza to, że internet jest podłączony prawidłowo. C. Pin naruszenia obudowy (2-pinowe CHASSIS) To złącze główkowe jest montowane w obudowach komputera hosta o konstrukcji z obsługą wykrywania naruszenia. Dodatkowo, musi współpracować z zewnętrznymi urządzeniami wykrywania, takimi jak czujnik wykrywania naruszenia obudowy lub mikroprzełącznik. Po uaktywnieniu tej funkcji, jeżeli wystąpi poruszenie jakiegokolwiek komponentu obudowy, czujnik natychmiast wykryje to i wyśle sygnał do tego złącza główkowego, a system zapisze zdarzenie naruszenia obudowy. Domyślne ustawienie to CASEOPEN i pin GND; ta funkcja jest wyłączona. D. Dioda LED lokalizatora (4-pinowe złącze LOCATOR) To złącze główkowe obsługuje przełącznik lokalizatora i diodę LED na panelu przednim. E. Dioda LED awarii systemu (2-pinowe złącze LOCATOR) To złącze główkowe służy do obsługi diody LED awarii w systemie.

+5V DUMMY PLED+ PLED+ PLED- DUMMY SPEAKER167 WRX80 Creator Polski Polski Złącza Serial ATA3 Kąt prosty: (SATA3_1: sprawdź s.1, Nr 22)(Dolny) (SATA3_2: sprawdź s.1, Nr 22) (Górny) (SATA3_3: sprawdź s.1, Nr 21)(Dolny) (SATA3_4: sprawdź s.1, Nr 21) (Górny) (SATA3_5: sprawdź s.1, Nr 20)(Dolny) (SATA3_6: sprawdź s.1, Nr 20) (Górny) (SATA3_7: sprawdź s.1, Nr 19)(Dolny) (SATA3_8: sprawdź s.1, Nr 19) (Górny) Te osiem złączy SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s. Złącza główkowe USB 2.0 (9-pinowe USB_1_2) (sprawdź s.1, Nr 32) Na tej płycie głównej znajduje się złącze główkowe. Złącze główkowe USB 2.0 może obsługiwać dwa porty. Złącza główkowe USB 3.2 Gen1 Pionowy: (19-pinowe USB3_3_4) (sprawdź s.1, Nr 31) Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty. DUMMYGNDGND

Dummy GNDGND Vbus GNDGNDIntA_PA_SSRX+ Vbus IntA_PA_D+ IntA_PA_D-IntA_PA_SSTX+IntA_PA_SSTX-IntA_PA_SSRX-IntA_PB_SSRX-IntA_PB_SSRX+IntA_PB_SSTX-IntA_PBA_SSTX+IntA_PB_D-IntA_PB_D+168 Polski Polski Kąt prosty: (19-pinowe USB3_5_6) (sprawdź s.1, Nr 18) Złącze główkowe Gen2 USB 3,2 typu C panelu przedniego (26-pinowe F_USB31_ TC_1) (sprawdź s.1, Nr 15) Na tej płycie głównej dostępne jest jedno złącze główkowe Gen2 USB 3.2 typu C panelu przedniego. To złącze główkowe jest używane do podłączania modułu USB 3.2 Gen2 dla dodatkowych portów USB 3.2 Gen2. Złącza główkowe audio panelu przedniego Pionowy: (9-pinowe HD_AUDIO1) (sprawdź s.1, Nr 40) Kąt prosty: (9-pinowe HD_AUDIO_ RA1) (sprawdź s.1, Nr 39) Te dwa złącza główkowe służą do podłączania urządzeń audio do przedniego panelu audio.

1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód

panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.

2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio

panelu przedniego, poprzez wykonanie wymienionych poniżej czynności: A. Podłącz Mic_IN (MIC) do MIC2_L. B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L. C. Podłącz uziemienie (GND) do uziemienia (GND). D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC’97. E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek Con- trol i wyreguluj “Głośność nagrywania”. USB Type-C Cable

IntA_PB_D+DummyIntA_PB_D-GNDIntA_PB_SSTX+GNDIntA_PB_SSTX- IntA_PB_SSRX+ IntA_PB_SSRX-VbusVVbusVIntA_PA_SSRX-IntA_P A_SSRX+ GNDIntA_PA_SSTX-IntA_PA_SSTX+GNDIntA_PA_D-IntA_PA_D+169 WRX80 Creator Polski Polski Złącza wentylatora pompy wodnej obudowy (4-pinowe CHA_FAN1/ WP) (sprawdź s.1, Nr 33) (4-pinowe CHA_FAN2/ WP) (sprawdź s.1, Nr 17) (4-pinowe CHA_FAN3/ WP) (sprawdź s.1, Nr 10) Ta płyta główna udostępnia trzy 4-pinowe złącza obudowy wentylatora chłodzenia wodnego. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3. Złącze wentylatora CPU (4-pinowe CPU_FAN1) (sprawdź s.1, Nr 6) Ta płyta główna udostępnia 4-pinowe złącze wentylato- ra CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3. Złącze wentylatora pompy wodnej CPU (4-pinowe CPU_FAN2/ WP) (sprawdź s.1, Nr 7) Ta płyta główna udostępnia 4-pinowe złącze obudowy wentylatora chłodzenia wod- nego CPU. Jeśli planowane jest podłączenie 3-pinowego wentyla- tora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3. GND

Polski Polski Złącze zasilania ATX (24-pinowe ATXPWR1) (sprawdź s.1, Nr 12) Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. *Zalecamy używanie zasilacza z maks. prądem 3A na +5VSB. Złącza zasilania ATX 12V (8-pinowe ATX12V1) (sprawdź s.1, Nr 3) (8-pinowe ATX12V2) (sprawdź s.1, Nr 2) Ta płyta główna udostępnia dwa 8-pinowe złącza zasilania ATX 12V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5. *Podłączenie 8-pinowego kabla ATX 12V do ATX12V2 jest opcjonalne. *Ostrzeżenie: Upewnij się, że podłączony kabel zasilający jest przeznaczony do CPU, a nie do karty gracznej. Nie podłączaj do tego złącza kabla zasilające- go PCIe. Graka Złącze zasilania ATX 12V Kąt prosty: (6-pinowe GFX_12V1) (sprawdź s.1, Nr 24) Ta płyta główna udostępnia 6-pinowe graka złącze zasilania ATX 12 V.

• Podłącz do tego złącza kabel zasilający zasilacza, gdy zainsta- lowane są 4karty graczne.

złącze główkowe SPI TPM (13-pinowe TPM_BIOS_ PH1) (sprawdź s.1, Nr 13) To złącze obsługuje system SPI Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certykaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększe- niu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności plat- formy. Złącze główkowe SMBus PSU (5-pinowe PSU_SMB1) (sprawdź s.1, Nr 11) +3V

GND ALERT SMBCLK SMBDATA PSU SMBus monitoruje stan zasilania, wentylator i temperaturę systemu. Złącze główkowe magistrali inteligentnej platformy zarządzania (4-pinowe IPMB1) (sprawdź s.1, Nr 37) IPMB_SDA IPMB_SCL No Connect GND To 4-pinowe złącze jest używane do podłączania przez płytę połączeń kablowych lub panel przedni dla dostarczania dodatkowych funkcji i obsługi kart stron 3-cich, takich , jak karty Zarządzania awaryjnego, które dostarczają funkcje zarządzania z użyciem IPMB. Złącze główkowe SMBus kontrolera zarządzania płytą główną (5-pinowe BMC_SMB1) (sprawdź s.1, Nr 36) Złącze główkowe jest używane dla urządzeń SM BUS. Złącze główkowe portu szeregowego (9-pinowe COM1) (sprawdź s.1, Nr 38) CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1

RRI#1 To złącze główkowe COM obsługuje moduł portu szeregowego.

Polski Polski Złącze główkowe niemaskowanego przycisku przerwania (NMI_BTN) (sprawdź s.1, Nr 35) Do tego złącza główkowego należy podłączyć urządzenie NMI. Złącze główkowe LED RGB (4-pinowe RGB_LED1) (sprawdź s.1, Nr 8) To złącze główkowe RGB jest używane do podłączenia przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony. *Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 52. Adresowalne złącza główkowe LED (3-pinowe ADDR_LED1) (sprawdź s.1, Nr 34) (3-pinowe ADDR_LED2) (sprawdź s.1, Nr 9) Te dwa adresowalne złącza główkowe LED są używane do podłączenia adresowalnego przedłużacza LED, co umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierun- ku; w przeciwnym razie kabel może zostać uszkodzony. *Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 53. Złącze U.2 Kąt prosty: (36-pinowe U2_1) (sprawdź s.1, Nr 26) To złącze obsługuje urządzenia pamięci masowej U.2 NVM Express do Gen4 x4 (64 Gb/s). +12V GRB

1.5 Inteligentne przełączniki

Płyta główna ma trzy inteligentne przełączniki: Przycisk zasilania, przycisk resetowania i przyciski usuwania pamięci CMOS, umożliwiają użytkownikom szybkie włączanie/wyłączanie systemu, resetowanie systemu, usunięcie wartości CMOS lub ashowanie BIOS. Przycisk zasilania (PWRBTN) (sprawdź s.1, Nr 29) Przycisk zasilania umożliwia użytkownikom szybkie włączanie/wyłączanie systemu. Przycisk resetowania (RSTBTN) (sprawdź s.1, Nr 30) Przycisk resetowania umożliwia użytkownikom szybkie resetowanie systemu. Przyciski usuwania pamięci CMOS (CLRCBTN2) (sprawdź s.4, Nr 17) Przyciski usuwania pamięci CMOS umożliwiają użytkownikom szybkie usunięcie wartości CMOS.174
