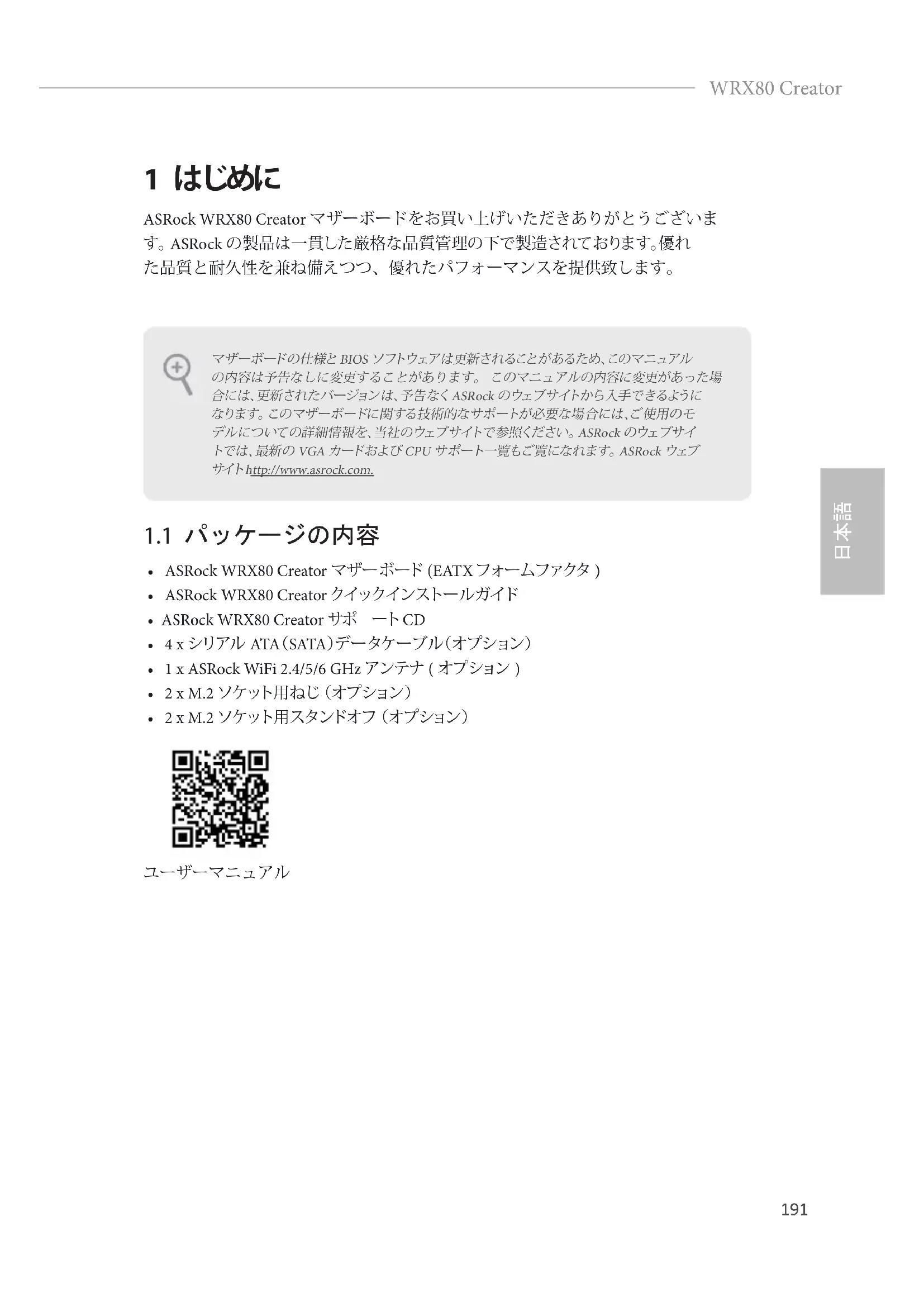

1 はじめに ASRock WRX80 Creator マザーボードをお買い上げいただきありがとうございま す。 ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れ た品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

• ASRock WRX80 Creator マザー ボード (EATX フォームファクタ )

• ASRock WRX80 Creator クイックインストー ルガイド

• ASRock WRX80 Creator サポ ート CD

• 4 x シリアル ATA（SATA）データケーブル（オプション）

• 1 x ASRock WiFi 2.4/5/6 GHz アンテナ ( オプ ション )

• 2 x M.2 ソケット用ねじ （ オプ ション ）

• 2 x M.2 ソケット用スタンドオフ （ オプ ション ） マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアル の内容は予告なしに変更することがあります。 このマニュアルの内容に変更があった場 合には、更新されたバージョンは、予告なくASRock のウェブサイトから入手できるように なります。 このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモ デルについての詳細情報を、当社のウェブサイトで参照ください。 ASRock のウェブサイ トでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブ サイト http://www.asrock.com. ユーザーマニュアル192

AMD sWR X8 ソ ケット /A MD Ryzen™ readripper™ PRO 5000WX

3000WX Series プロセッサ をサポート

• ASRock ハイパー BCLK エンジン III に対応

• 8 チャン ネル DDR4 メモリテクノロジー

• DDR4 ECC および非 ECC、最 大 4533+(OC)* の バッファードお よびアンバッファードメモリ (U-DIMM) をサポートします

• DDR4 3200/2933/2667/2400/2133 ECC および非 ECC、バ ッ フ ァードおよびアンバッファードメモリ (R-DIMM および 3DS R-DIMM)* をサポートします

• DDR4 3200 にネイティブに対応。

• システムメモリの最大容量： 2,048 GB

• DIMM ス ロットに 15 μゴールドコンタクトを採 用

• 7 x PCIe 4.0 x16 ス ロット (x16 で PCIE1/PCIE2/PCIE3/PCIE5/ PCIE7、x8 で PCIE4/PCIE6)*

• 1 x 垂直 M.2 ソ ケ ッ ト（ Key E）、タ イ プ 2230 Wi-Fi/BT PCIe Wi-Fi モジュール に対 応

• 起 動 ディスクとして NVMe SSD に対応

• VGA PCIe ス ロット に 15 μ ゴールドコンタクトを採用（PCIE1、

PCIE2、PCIE3、PCIE5、お よ び PCIE7）193

• 単一ケーブル接続上の 1 台のディスプレイ用に 5K (5120 x 2880) @ 60Hz の最大解像度に対応する underbolt

• 単一ケーブル上の 2 台のディスプレイ用に 4K x 2K (4096x2160) @ 60Hz の最大解像度に対応する underbolt

• DisplayPort または USB-C モニターは、underbolt

4 Type-C ポートではサポートされていません

• underbolt ディスプレイの場合は、ディスクリート型グラフィック

• Aspeed® AST2500 BMC コントローラー

• D-Sub に対応、最大解像度 1920x1200 @60Hz

• 7.1 CH HD オー ディオ (Realtek ALC4050H+ALC1220)

• プレミアム・ブルーレイ・オーディオ・サポート

• フロントパネルオーディオコネクタ用 NE5532 プ レミアム ヘッド セ ッ ト ア ン プ（ 最 大 600 Ohms までのヘッドセットに対応）

• Pure Power-In ( ピュアパワーイン )

• リア出力ポートにおけるインピーダンス感知

• R/L オーディオチャンネル用個別 PCB レイヤ

• 15 μ ゴ ー ルドオ ーディオコネクタ

• Nahimic オーディオ LAN 2 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/ 秒

• 雷 / 静電気放電 (ESD) 保護に対応

• エネルギー効率のよいイーサネット 802.3az をサポート

• PXE をサポート 1 x 専用 IPMI (ASPEED AST2500)

• iKVM および vMedia をサポート194

• 802.11ax Wi-Fi 6E モジュール

• IEEE 802.11a/b/g/n/ax をサポート

• 拡張 6GHz 帯 * をサポートするデュアルバンド 2x2 160MHz に

• Wi-Fi 6E (6GHz 帯 ) は、Microso® Windows® 11 によりサポ ート されます。 利用できるかどうかは、各国および地域のさまざまな規 制状況によって異なります。 Windows Update およびソフトウェア アップデートが利用可能になると、( サポートされている国で ) 有

• 6E 機能には 6GHz 対応ルーターが必要になります。

• 2 ( 送信 ) x 2 ( 受信 ) ダイバーシティテクノロジーをサポートす る 2 本のアンテナ

• ブ ル ートゥース + ハイスピードクラス II をサポート

• MU-MIMO に対応 リアパ ネ ル I/

4 Type-C ポ ー ト（ USB 4.0 プロトコル 向け 40Gb/s 、underbolt プロトコル向け 40 Gb/s）（静電気放電 （ESD））*

• USB-PD 3.0 9V/3A (27W) および 5V/3A (15W) をサポート

• 2 x Mini DisplayPort 入力ポート **(underbolt 用 ) ** 2 つの Mini DisplayPort 入力ポートを同時に使用する場合は、 直角アダプターケーブルの代わりに、通常の Mini DisplayPort - DisplayPort アダプターケーブルを選択してください。

• 4 x USB 3.2 Gen2 ポ ー ト（ 10 Gb/s）（静電気放電（ESD）保 護 に 対

*** Ultra USB Power（ウルトラ USB パワー）には USB31_1_2 ポート

*** ACPI ウェークアップ機能は USB31_1_2 ポートには対 応してい

• 2 x USB 3.2 Gen1 ポート（静電気放電（ESD）保護に対応）

• 2 x LED 付き RJ-45 LAN ポ ー ト（ ACT/LINK LED と SPEED LED）

• LED 付き 1 x RJ-45 専用 IPMI LAN ポート (ACT/LINK LED と SPEED LED)

• HD オーディオジャック : リアスピーカー / センター / ラインイ ン / フロントスピーカー / マイク（ゴ ー ルドオーディオジャック）195 WRX80 Creator

• 1 x Hyper M.2 ソケット (M2_1、キ ー M)、タ イ プ 2260/2280/22110 SATA3 6.0 Gb/s と PCIe Gen4x4 (64 Gb/s) モ ードに対 応 *

• 1 x Hyper M.2 ソ ケット (M2_2、キ ー M)、タ イ プ 2260/2280 PCIe Gen4x4 (64 Gb/s) モードに対 応 *

• 8 x SATA3 6.0 Gb/s コネクタ

• 起 動 ディスクとして NVMe SSD に対応

• ASRock U.2 キットに 対 応 RAID

• SATA ストレージデバイスの場合、RAID 0、RAID 1、RAID 5 お よび RAID 10 に対応

• M.2 NvMe ストレージデバイス用に RAID 0、RAID 1 および RAID 5 をサポート *

• RAID 5 をサポートするには、追加の M.2 NVMe 拡張カードが必

• 1 x インテリジェントプラットフォーム管理バスヘッダー

• 1 x 電源 LED とスピーカーヘッダー

• 合計 12V/3A、36W までの LED ストリップ に 対 応

• 2 x アドレサブル LED ヘッダ ー

• 合計 5V/3A、15W までの LED ストリップ に 対 応

• 1 x CPU ファンコネクタ（ 4 ピン）

• CPU ファンコネクタは 最 大 1A (12W) の電力の CPU ファン に対

• 1 x CPU/ ウォーターポンプファンコネクタ（4 ピン）（スマートフ

• CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォー タークーラーに対応します。196

• 3 x シャーシ / ウォーターポンプファンコネクタ（4 ピン）（スマー

• シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウ ォータークーラーに対応します。

• CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP および CHA_ FAN3/WP は 3 ピンまたは 4 ピンファンが使用されているかどうか

• 1 x 24 ピン ATX 電源コネクターコネクタ（高密度電源コネクタ

• + 5VSB で最大電流が 3A の PSU を使 用することをお勧めします。

• 2 x 8 ピン 12V 電源コネクタ（高密度電源コネクタ）

• 1 x 6 ピン 12V 電源コネクタ（高密度電源コネクタ）

• 1 x フロントパネルオーディオコネクタ (15μ ゴ ールドオーディ

• 1 x 直角前面パネルオーディオコネクタ *

• オーディオデバイスをいずれかのオーディオコネクタに接続しま

• 1 x USB 2.0 ヘ ッ ダ ー（ 2 つの USB 2.0 ポートに対応））（静電気 放 電（ ESD）保護に対応）

• 2 x USB 3.2 Gen1 ヘ ッ ダ ー（ 4 つの USB 3.2 Gen1 ポ ー ト に 対 応 ）） （静電気放電（ESD）保護に対応）

• 1 x フロントパネルタイプ C USB 3.2 Gen2 ヘッダ ー （静電気放 電 （ESD） 保護に対応）

• 1 x マスキング不可割り込みボタンヘッダー

• AMI UEFI Legal BIOS、GUI サポート付き

• ACPI 5.1 準拠のウェイクアップイベント

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティの オーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴い ますのでご注意ください。 オーバークロックするとシステムが不安定になったり、システ ムのコンポーネントやデバイスが破損することがあります。 ご自分の責任で行ってくださ い。 弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

• 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com

• ファンタコメータ : CPU、CPU/ ウォーターポンプ、 シャーシ / ウ

• 静 音 フ ァ ン（ CPU 温度に従ってシャーシファン速度を自動調整）: CPU、CPU/ ウォーターポンプ、 シャーシ / ウォーターポンプフ

• ファンマルチ速度制御 : CPU、CPU/ ウォーターポンプ、 シャー シ / ウォーターポンプファン

• Microso® Windows® 10 64 ビット /11 64 ビット

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

このイラストは、ジャンパーの設定方法を示しています。 ジャン パ ー キャップ がピ ンに 被さっていると、ジャン パー は「ショート」です。 ジャンパーキャップがピンに被 さっていない場合には、ジャンパーは「オープン」です。 CMOS クリアジャンパー (CLRCMOS1) （p.1、No. 25 参照） シ ョ ー ト： CMOS のクリア オープン : デフォルト

CLRCMOS1 は、CMOS のデータをクリアすることができます。 CMOS のデータ

には、システムパスワード、日付、時間、システム設定パラメーターなどのシステ ム設定情報が含まれます。 消去して、デフォルト設定にシステムパラメーターを リセットするには、コンピューターの電源を切り、電源コードを抜き、ジャンパー キャップ を 使 用して、CLRCMOS1 のピンに 3 秒 間 ショートします。 CMOS をクリ アした後は、ジャンパーキャップを取り外すのを忘れないようにしてください。 BIOS をアップデ ート後 、CMOS をクリアする必要があれば、最初にシステムを起 動し、それから CMOS クリアアクションを 行う前 にシャットダウンしてください。 2 ピンジャンパ ー クリア CMOS ボ タ ン は 、ク リ ア CMOS ジャンパーと同じ機能です。199 WRX80 Creator

システムパネルヘッダー （9 ピン PANEL1） （p.1、No. 27 参照） 電源ボタンを接続し、ボタンを リセットし、下記のピン割り当て に従って、シャーシのシステムス テータス表示ランプをこのヘッ ダーにセットします。 ケーブル を接続するときには、ピンの＋ と−に気をつけてください。

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタ にはジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャンパー キャップを被せると、マザーボードに物理損傷が起こることがあります。 PWRBTN（電源ボタン）： シャーシ前面パネルの電源ボタンに接続してください。 電源ボタンを 使用して、システム をオフにする方法を設定できます。 RESET（リセットボタン）： シャーシ前面パネルのリセットボタンに接続してください。 コンピューターがフリーズし たり、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを

PLED（システム電源 LED）： シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼

働中は、LED が点灯します。 システムが S1/S3 スリープ状態の場合には、LED は点滅を

続けます。 システムが S4 スリープ状態または電源オフ（S5）のときには、LED はオフです。

HDLED（ハ ードドライブアクティビティ LED）： シャーシ前面パネルのハードドライブアクティビティLED に 接 続してくだ さい 。 ハ ードド ライブのデータを読み取りまたは書き込み中に、LED はオン に なります。 前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール は 、主 に 電 源 ボ タ ン 、リ セ ッ ト ボ タ ン 、電 源 LED、ハ ードドライブ アクティビティ LED、ス ピ ー カーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続す る場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてく ださい。200

(18 ピン AUX_PANEL1) （p.1、No. 28 参照） GND SMB_CLKSMB_AlertCASEOPEN

このヘッダーは、フロントパ ネル SMB、インターネットス テータスインジケータ、シャー シ侵入ピンなど、フロントパ ネルで複数の機能に対応し

（7 ピン SPK_PLED1） （p.1、No. 23 参照） シャーシ電源 LED とシャーシ スピーカーをこのヘッダーに 接 続してくだ さい 。 A. フロントパ ネル SMBus 接続ピン (6-1 ピン FPSMB) このヘッダーを使用すると、SMBus ( システム管理バス ) 機器を接続できます。 システム 内で、転送速度の遅い周辺機器や、電源管理機器との通信に使用できます。 B. インターネットステータスインジケーター (2 ピン LAN1_LED、LAN2_LED) これらの 2 つの 2 ピンヘッダーを使用すると、ギガビットインターネットインジケーター ケーブルを使用して LAN ステータスインジケーターに接続できます。 このインジケー ターが点滅すると、インターネットが正しく接続されていることを示します。 C. シャーシイントルージョンピン (2 ピン CHASSIS) このヘッダーは、シャーシ侵入検知設計を備えたホストコンピューターシャーシ用に提 供されています。 さらに、シャーシ侵入検出センサーやマイクロスイッチなどの外部検出 機器とも連動しなければなりません。 この機能を有効にすると、シャーシのコンポーネン トが動いた場合、センサーが直ちに検出してこのヘッダーへ信号を送信します。システ ムは続いてこのシャーシ侵入イベントを記 録します。 デフォルト設 定 は CASEOPENと GND ピンへ設定されます（機能はオフです）。 D. ロケーター LED (4 ピン LOCATOR) このヘッダーはフロントパネルのロケータースイッチおよび LED 用です E. システム障害 LED (2 ピン LOCATOR) このヘッダーはシステムの障害 LED 用です。

+5V DUMMY PLED+ PLED+ PLED- DUMMY SPEAKER201 WRX80 Creator

(SATA3_1: p.1、No. 22 参照）（下側） （SATA3_2： p.1、No. 22 参照）（上側） （SATA3_3： p.1、No. 21 参照）（下側） （SATA3_4： p.1、No. 21 参照）（上側） （SATA3_5： p.1、No. 20 参照）（下側） (SATA3_6: p.1、No. 20 参照）（上側） (SATA3_7: p.1、No. 19 参照）（下側） (SATA3_8: p.1、No. 19 参照）（上側） これら 8 つの SATA3 コネクタ は最高 6.0Gb/s のデーター転 送速度をサポートし、内部スト レージデバイス用の SATA デー ターケーブルに対応致します。 USB 2.0 ヘッダー （9 ピン USB_1_2） （p.1、No. 32 参照） このマザーボードには 1 つの ヘッダーが装備されています。 この USB 2.0 ヘッダーは 2 つの ポートをサポ ートできます。 USB 3.2 Gen1 ヘッダ ー

（19 ピン USB3_3_4） （p.1、No. 31 参照） このマザーボードには 2 つの ヘッダーが装備されています。 各 USB 3.2 Gen1 ヘッダーは、2 つ の ポ ートをサポ ートできます。 DUMMYGNDGND

（19 ピン USB3_5_6） （p.1、No. 18 参照） フロントパネルタイプ C USB 3.2 Gen2 ヘッダ ー (26 ピン F_USB31_TC_1) （p.1、No. 15 参照） このマザーボード上には、1 つ のフロントパネルタイプ C USB

3.2 Gen2 ヘッダ ー が あります。

このヘッダーは、追加 USB 3.2 Gen2 ポート用に USB 3.2 Gen2 モジュールを接続するために

（9 ピン HD_AUDIO1） （p.1、No. 40 参照）

（9 ピン HD_AUDIO_ RA1） （p.1、No. 39 参照） これら 2 つのヘッダーは、オー ディオデバイスをフロントオー ディオパネルに接続するための

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく 機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要 です。 お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュ アルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ ヘッダーに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。

C. アース (GND) をアース (GND) に接続します。

D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ ルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」 タ ブ で 、「 録 音音量」を調整してください。 USB Type-C Cable

（p.1、No. 10 参照） このマザーボードには 3 つの 4 ピン水冷却シャーシがコネクタ 用に装備されています。 3 ピン

CPU ファンコネクタ （4 ピン CPU_FAN1） （p.1、No. 6 参照） このマザーボードは 4 ピン CPU ファン（ 静 音ファン ）コネクタ が装備されています。 3 ピンの CPU ファンを接続する場合に は 、ピ ン 1-3 に 接 続してくだ さい 。 CPU ウォーターポンプフ

（p.1、No. 7 参照） このマザーボードは 4 ピン水冷 却 CPU ファンコネクタが 装 備さ れています。 3 ピンの CPU 水冷 却ファンを接続する場合には、 ピン 1-3 に 接 続 してくだ さい 。 GND

ATX 電源コネクタ （24 ピン ATXPWR1） （p.1、No. 12 参照） このマザーボードは 24 ピン ATX 電源コネクタが装備され

• + 5VSB で最大電流が 3A の PSU を使用することをお勧めし

ATX 12V 電源コネクタ （8 ピン ATX12V1） （p.1、No. 3 参照） （8 ピン ATX12V2） （p.1、No. 2 参照） このマザーボードには、2 個の 8 ピン ATX 12V 電源コネクタ が装備されています。 4 ピンの ATX 電源を使用するには、ピン 1 と 5 に合わせて接続してくだ

• ATX12V2 への ATX 12V 8 ピ ンケーブルの接続はオプション

• 警告 : 接続されている電源 ケーブルが、グラフィックスカー ド用ではなく、CPU 用であるこ とを確認してください。 PCIe 電 源ケーブルをこのコネクターに 接続しないでください。 グ ラフィックス 12V 電源

（6 ピン GFX_12V1） （p.1、No. 24 参照） このマザーボードは 6 ピングラ フィックス 12V 電源コネクタが

• 4 枚 のグラフィックスカードを 取り付ける場合は、PSU の電源 ケーブルをこのコネクタに接続

SPI TPM ヘッダ ー (13 ピンTPM_BIOS_ PH1) （p.1、No. 13 参照） このコネクタは SPI トラステッ ド・プ ラット フォ ー ム・モ ジュ ー ル （TPM）シ ス テ ム に 対 応 す る の で、鍵、デジタル証明書、パスワー ド、データを安全に保管できま す。 TPM システムはまた、ネッ トワークセキュリティを高め、デ ジタル証明書を保護し、プラッ トフォームの完全性を保証しま

PSU SMBus ヘッダー (5 ピン PSU_SMB1) （p.1、No. 11 参照） +3V

GND ALERT SMBCLK SMBDATA PSU SMBus は 電 源 、フ ァ ン 、シ ステム温度のステータスをモニ

インテリジェントプラット フォーム管理バスヘッダ

(4 ピン IPMB1) （p.1、No. 37 参照） IPMB_SDA IPMB_SCL No Connect GND この 4 ピンコネクターは、IPMB を使用して管理を行う緊急管 理カードなど、付加価値型の機 能 や サ ードパ ーティのアドイン カード用に、ケーブル接続され たベース基板やフロントパネル 経由の接続を行えるようにしま

ベース基板管理コントロ ーラー SMBus ヘッダー (5 ピン BMC_SMB1) （p.1、No. 36 参照） このヘッダーは SM BUS デバイ

シリアルポートヘッダー （9 ピン COM1） （p.1、No. 38 参照） CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1

RRI#1 この COM ヘッダーはシリアル ポートモジュールをサポートし

(NMI_BTN) （p.1、No. 35 参照） このヘッダーへ NMI デバイス

RGB LED ヘッダー （4 ピン RGB_LED1） （p.1、No. 8 参照）

この RGB ヘッダーは RGB LED

延長ケーブルの接続に使用さ れ 、これ によりユ ーザーはさま ざまな LED 証明効果から選択

注意 : RGB LED ケーブルは間 違った方向に取り付けないでく ださい。間違った方向に取り付 けるとケーブルが 破 損すること

• このヘッダーに関する詳細指 示については、52 ページをご参

(3 ピン ADDR_LED1) （p.1、No. 34 参照） (3 ピン ADDR_LED2) （p.1、No. 9 参照） これら 2 つの アドレサブル LED

LED 延長ケーブルを接続す れば、ユーザーは、さまざまな LED ライティング効果を選択で

注意 : アドレサブル LED ケーブ ルは間違った方向に取り付けな いでください。間違った方向に取 り付けると、ケーブルが破損す

• このヘッダーに関する詳細指 示については、53 ページをご参

(36 ピン U2_1) （p.1、No. 26 参照）

最大 Gen4 x4 (64 Gb/s) までの U.2 NVM Express ストレージデバイスに

マザ ー ボードには 3 つのスマートスイッチが装備されています。 電 源 ボ タ ン 、リ セ ッ

ト ボ タ ン 、ク リ ア CMOS ボタンにより、システムを素早く ON/OFF し た り 、シ ス テ ム

をリセットし たり、CMOS 値をクリアしたり、BIOS をフラッシュしたりすることができ

（PWRBTN） （p.1、No. 29 参照） 電源ボタンで、システムを素早 くオン / オフにできます。

（RSTBTN） （p.1、No. 30 参照） リセットボタンで、システムを素 早くリセットできます。 クリア CMOS ボタン (CLRCBTN2) （p.4、No. 17 を参 照してく

クリア CMOS ボタンで、CMOS 値を素早くクリアできます。208
