BEDIENUNGSANLEITUNG WRX80 Creator ASROCK

ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Toggle on/o the RGB LED switch Sync RGB LED eects for all LED regions of the motherboard Select a RGB LED light eect from the drop-down menu. Drag the tab to customize your preference.55 WRX80 Creator Deutsch 1 Einleitung Vielen Dank, dass Sie sich für das WRX80 Creator von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

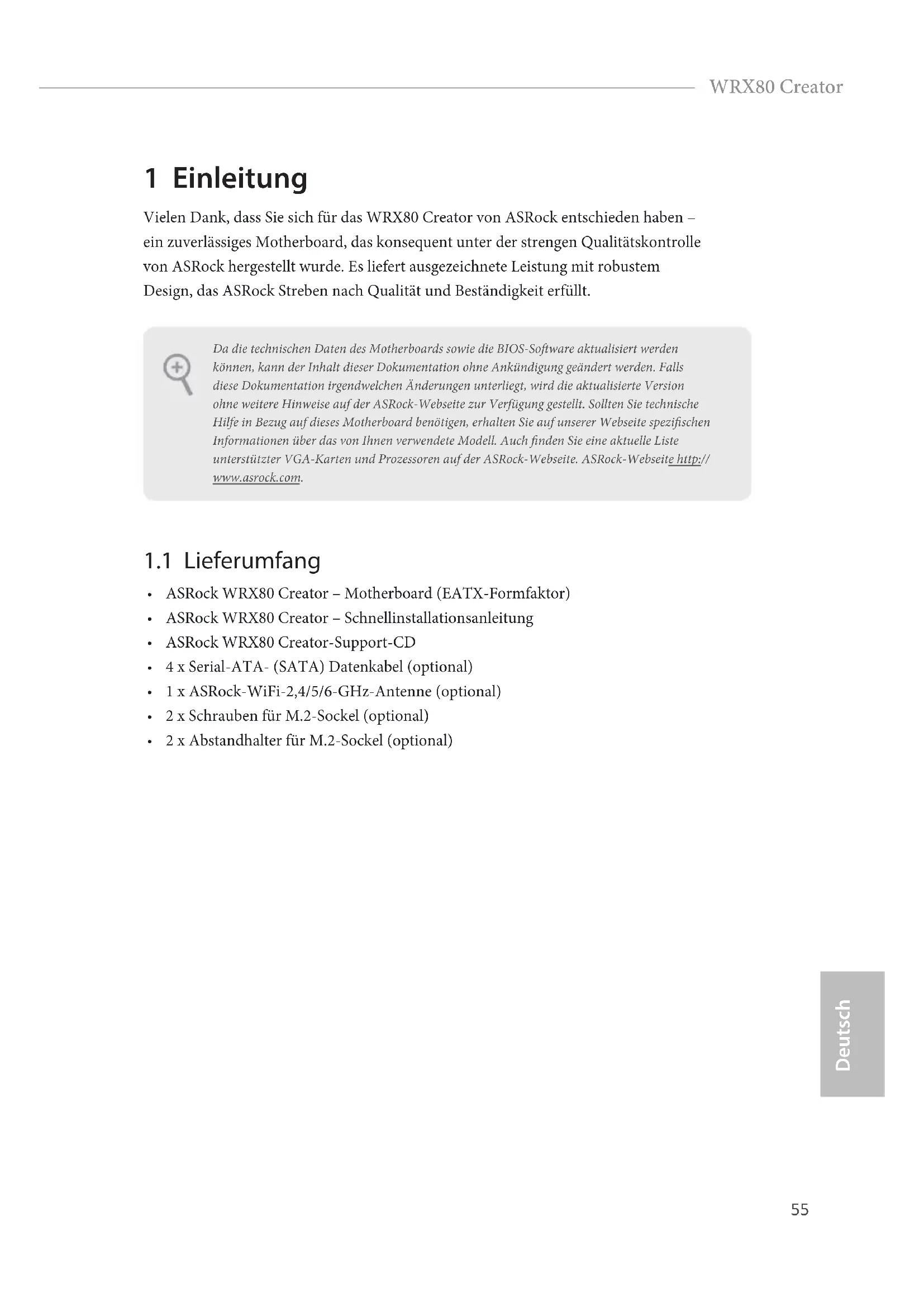

2 x Schrauben für M.2-Sockel (optional)

2 x Abstandhalter für M.2-Sockel (optional) Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.56 Deutsch

1.2 Technische Daten

Platine mit zwei Unzen Kupfergehalt Prozessor

Unterstützt AMD-sWRX8-Sockel für AMD Ryzen™ readripper™ PRO 5000WX und 3000WX Series Prozessoren

8-Leistungsphasendesign

Unterstützt ASRock Hyper-BCLK-Engine III Chipsatz

Achtkanal-DDR4-Speichertechnologie

8 x DDR4-DIMM-Steckplätze

Unterstützt gepuerten und ungepuerten DDR4-ECC- und -Non-ECC-Speicher (U-DIMM) bis 4533+(OC)*

Unterstützt gepuerten und ungepuerten DDR4- 3200/2933/2667/2400/2133-ECC- und -Non-ECC-Speicher (R-DIMM und 3DS R-DIMM)*

• Unterstützt nativ DDR4 3200.

Systemspeicher, max. Kapazität: 2.048 GB

15-μ-Goldkontakt in DIMM-Steckplätze Erweiter- ungssteck- platz CPU:

7 x PCIe-4.0-x16-Steckplätze (PCIE1/PCIE2/PCIE3/PCIE5/ PCIE7 bei x16; PCIE4/PCIE6 bei x8)* Chipsatz:

1 x vertikaler M.2-Sockel (Key E), unterstützt Typ 2230-WLAN/ BT-PCIe-WLAN-Modul

• Unterstützt NVMe-SSD als Bootplatte

15-μ-Goldkontakt in VGA-PCIe-Steckplätze (PCIE1, PCIE2, PCIE3, PCIE5 und PCIE7)57 WRX80 Creator Deutsch Thunder- bolt

Unterstützt underbolt

-4-Schnittstelle mit max. Auösung von 5K (5120 x 2880) bei 60 Hz für ein Display über eine einzige Kabelverbindung

Unterstützt underbolt

-4-Schnittstelle mit max. Auösung von 4K x 2K (4096 x 2160) bei 60 Hz für duale Displays über eine einzige Kabelverbindung

• DisplayPort- oder USB-C-Monitor wird an underbolt

-4-Type- C-Anschlüssen nicht unterstützt

• Eine separate Grakkarte ist für underbolt-Display erforderlich Grakkarte

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz Audio

Erstklassige Blu-ray-Audiounterstützung

Unterstützt Überspannungsschutz

NE5532 – erstklassiger Headset-Verstärker für Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm)

PCB-isolierte Abschirmung

Impedanzerkennung am hinteren Ausgang

Individuelle PCB-Layer für rechten/linken Audiokanal

15-μ-Gold-Audioanschluss

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE 1 x dediziertes IPMI (ASPEED AST2500)

Unterstützt iKVM und vMedia58 Deutsch Wireless LAN

Unterstützt IEEE 802.11a/b/g/n/ax

Unterstützt Dualband 2x2 160 MHz mit erweiterter 6-GHz- Band*-Unterstützung

• WLAN 6e (6-GHz-Band) wird von Microso® Windows® 11 unterstützt. Die Verfügbarkeit hängt vom jeweiligen Richtlinienstatus des Landes und der Region ab. Es wird mittels Windows Update und Soware-Aktualisierung aktiviert (bei unterstützten Ländern), sobald dies verfügbar ist.

• Ein 6-GHz-kompatibler Router wird für 6e-Funktionalität benötigt.

2 Antennen zur Unterstützung von Diversitätstechnologie mit 2 (Senden) x 2 (Empfangen)

Unterstützt Bluetooth + High-Speed Klasse II

Unterstützt MU-MIMO Rückblende, E/A

2 x Antennenanschluss

1 x Optischer SPDIF-Ausgang

4-Type-C-Ports (40 Gb/s für USB- 4.0-Protokoll; 40 Gb/s für underbolt-Protokoll) (unterstützt Schutz gegen elektrostatische Entladung)*

• Unterstützt USB-PD 3.0, 9 V/3 A (27 W) und 5 V/3 A (15 W)

2 x Mini-DisplayPort-Eingänge**(für underbolt) ** Bitte wählen Sie herkömmliche Mini-DisplayPort-zu-Display-Port- Adapterkabel anstelle der rechtwinkligen Kabel, wenn Sie zwei Mini- DisplayPort-Eingägne gleichzeitig nutzen möchten.

4 x USB-3.2-Gen2-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung) *** *** Ultra-USB-Stromversorgung wird an den Ports USB31_1_2 unterstützt. *** ACPI-Weckfunktion wird an USB31_1_2-Ports nicht unterstützt.

2 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

2 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

1 x dedizierter RJ-45-IPMI-LAN-Port mit LED (Aktivität/ Verbindung-LED und Geschwindigkeit-LED)

1 x CMOS-löschen-Taste

1 x Hyper-M.2-Sockel (M2_1, Key M), unterstützt Typ- 2260/2280/22110-SATA-III-6,0-Gb/s- und PCIe-Gen4x4- (64 Gb/ s) Modi* Chipsatz:

1 x Hyper-M.2-Sockel (M2_2, Key M), unterstützt Typ- 2260/2280-PCIe-Gen4x4-Modus (64 Gb/s)*

• Unterstützt NVMe-SSD als Bootplatte

• Unterstützt ASRock U.2-Kit RAID

Unterstützt RAID 0, RAID 1, RAID 5 und RAID 10 für SA- TA-Speichergeräte

Unterstützt RAID 0, RAID 1 und RAID 5 für M.2-NVMe-Speich- ergeräte*

• Erfordert zusätzliche M.2-NVMe-Erweiterungskarten zur Unter- stützung von RAID 5 Anschluss

1 x SPI-TPM-Stileiste

1 x COM-Anschluss-Stileiste

1 x Intelligente-Plattformverwaltung-Bus-Stileiste

1 x PSU-SMBus-Stileiste

1 x BMC-SMBus-Stileiste

1 x Zusatzblendenstileiste

1 x Betrieb-LED- und Lautsprecher-Stileiste

1 x RGB-LED-Stileiste

• Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

2 x Adressierbare-LED-Stileiste

• Unterstützen insgesamt bis zu 5 V/3 A, 15-W-LED-Streifen

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x Anschluss für CPU-/Wasserpumpenlüer (4-polig) (intelli- gente Lüergeschwindigkeitssteuerung)

• Der CPU-/Wasserpumpenlüer unterstützt einen Wasserkühler- lüer mit einer maximalen Lüerleistung von 2 A (24 W).60 Deutsch

3 x Anschlusse für Gehäuse-/Wasserpumpenlüer (4-polig) (in- telligente Lüergeschwindigkeitssteuerung)

• Der Gehäuse-/Wasserpumpenlüer unterstützt einen Wasserkühler- lüer mit einer maximalen Lüerleistung von 2 A (24 W).

• CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP und CHA_ FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss)

• Wir empfehlen die Nutzung eines Netzteils mit einer maximalen Stromstärke von 3 A an + 5 VSB.

2 x 8-poliger 12-V-Netzanschlüsse (hochdichter Netzanschluss)

1 x 6-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)

1 x Audioanschluss an der Frontblende (15μ goldene Audioan- schluss)

• Verbinden Sie das Audiogerät mit einem der Audioanschlüsse.

1 x USB 2.0-Stileiste (unterstützt zwei USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

2 x USB 3.2 Gen1-Stileiste (unterstützt 4 USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB-3.2-Gen2-Type-C-Stileiste an der Frontblende (unter- stützt Schutz gegen elektrostatische Entladung)

1 x nicht-maskierbare Unterbrechungstaste-Stileiste

1 x Dr. Debug mit LED

1 x Ein-/Austaste mit LED

AMI-UEFI-Legal-BIOS mit Unterstützung grascher Benutzer- schnittstellen

Unterstützt „Plug-and-Play“

ACPI 5.1-konforme Aufweckereignisse

Unterstützt Jumper-frei

SMBIOS 2.3-Unterstützung

CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP Mehrfachspannungsanpas- sung61 WRX80 Creator Deutsch Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursa- cht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Hard- wareüberwa- chung

Lüertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Was- serpumpenlüer

Lautloser Lüer (automatische Anpassung der Gehäuselüerg- eschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasser- pumpen-, Gehäuse-/Wasserpumpenlüer

Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpump- en-, Gehäuse-/Wasserpumpenlüer

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, CPU VDDCR_SOC, DRAM, PREM VDDCR_SOC, +1,8 V Betriebssys- tem

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

CEC-Tier-II-fähig62 Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. CMOS-löschen-Jumper (CLRCMOS1) (siehe S. 1, Nr. 25) Kurzgeschlossen: CMOS löschen Oen: Standard CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel; schließen Sie dann die Kontakte an CLRCMOS1 3 Sekunden mit einer Jumper-Kappe kurz. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. 2-poliger Jumper Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper.63 WRX80 Creator Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 27) Verbinden Sie Ein-/ Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

GNDR ESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautspre- cher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.64 Deutsch Zusatzblenden-Stileiste (18-polig, AUX_PANEL1) (siehe S. 1, Nr. 28) GND SMB_CLKSMB_AlertCASEOPEN

Diese Stileiste unterstützt mehrere Funktionen an der Frontblende, darunter Frontblenden-SMB, Internetstatusanzeige und Gehäusezugrispin. Betrieb-LED- und Lautsprecher-Stileiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 23) Bitte verbinden Sie die Be- trieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stileiste. A. Frontblenden-SMBus-Anschlusspin (Pin 6-1 FPSMB) Diese Stileiste ermöglicht Ihnen die Verbindung von SMBus- (System Management Bus) Geräten. Sie kann für Kommunikation zwischen Peripheriegeräten im System, die geringere Übertragungsraten haben, und Energieverwaltungsgeräte genutzt werden. B. Internetstatus-Anzeige (2-polig, LAN1_LED, LAN2_LED) Diese zwei 2-poligen Stileisten ermöglichen Ihnen die Nutzung des Gigabit-Internet-Anzeigek- abels zur Verbindung mit der LAN-Statusanzeige. Wenn diese Anzeige blinkt, bedeutet dies, dass die Internetverbindung hergestellt wurde. C. Gehäuseeingrispin (2-polig, CHASSIS) Diese Stileiste wird für Host-Computer-Gehäuse mit Gehäuseeingriserkennung bereitgestellt. Zudem muss sie mit externen Erkennungsgeräten, wie einem Gehäuseeingriserkennungssensor oder Mikroschalter, arbeiten. Wenn diese Funktion aktiviert ist und sich eine Gehäusekompo- nente bewegt, erkennt der Sensor dies sofort und sendet ein Signal an diese Stileiste, und das System zeichnet dieses Gehäuseeingrisereignis auf. Die Standardeinstellung ist der CASEO- PEN- und GND-Pin; diese Funktion ist ausgeschaltet. D. Lokalisierer-LED (4-polig, LOCATOR) Diese Stileiste ist für den Lokalisierungsschalter und die LED an der Frontblende. E. Systemfehler-LED (2-polig, LOCATOR) Diese Stileiste ist für die Fehler-LED am System.

+5V DUMMY PLED+ PLED+ PLED- DUMMY SPEAKER65 WRX80 Creator Deutsch Serial-ATA-III-Anschlüsse Winkel rechts: (SATA3_1: siehe S. 1, Nr. 22) (untere) (SATA3_2: siehe S. 1, Nr. 22) (obere) (SATA3_3: siehe S. 1, Nr. 21) (untere) (SATA3_4: siehe S. 1, Nr. 21) (obere) (SATA3_5: siehe S. 1, Nr. 20) (untere) (SATA3_6: siehe S. 1, Nr. 20) (obere) (SATA3_7: siehe S. 1, Nr. 19) (untere) (SATA3_8: siehe S. 1, Nr. 19) (obere) Diese acht SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwi ndigkeit bis 6,0 Gb/s. USB 2.0-Stileiste (9-polig, USB_1_2) (siehe S. 1, Nr. 32) Es gibt eine Stileiste an diesem Motherboard. Diese USB 2.0-Stileiste unterstützt zwei Ports. USB 3.2 Gen1-Stileiste Vertikal: (19-polig, USB3_3_4) (siehe S. 1, Nr. 31) Es gibt zwei Stileisten an diesem Motherboard. Jede USB

3.2 Gen1-Stileiste kann zwei

Ports unterstützen. DUMMYGNDGND

Dummy GNDGND Vbus GNDGNDIntA_PA_SSRX+ Vbus IntA_PA_D+ IntA_PA_D-IntA_PA_SSTX+IntA_PA_SSTX-IntA_PA_SSRX-IntA_PB_SSRX-IntA_PB_SSRX+IntA_PB_SSTX-IntA_PBA_SSTX+IntA_PB_D-IntA_PB_D+66 Deutsch Winkel rechts: (19-polig, USB3_5_6) (siehe S. 1, Nr. 18) Type-C-USB-3.2 Gen2-Stileiste für die Frontblende (26-polig, F_USB31_ TC_1) (siehe S. 1, Nr. 15) Es gibt eine Type-C- USB-3.2 Gen2-Stileiste für die Frontblende an diesem Motherboard. Diese Stileiste dient dem Anschluss eines USB-

3.2 Gen2-Moduls für zusätzliche

USB-3.2 Gen2-Ports. Audiostileisten (Frontblende) Vertikal: (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 40) Winkel rechts: (9-polig, HD_AUDIO_ RA1) (siehe S. 1, Nr. 39) Diese beiden Stileisten dienen dem Anschließen von Audiogeräten an der Frontblende.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audi-

ostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikro- fon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnah- melautstärke)“ an. USB Type-C Cable

IntA_PB_D+DummyIntA_PB_D-GNDIntA_PB_SSTX+GNDIntA_PB_SSTX- IntA_PB_SSRX+ IntA_PB_SSRX-VbusVVbusVIntA_PA_SSRX-IntA_P A_SSRX+ GNDIntA_PA_SSTX-IntA_PA_SSTX+GNDIntA_PA_D-IntA_PA_D+67 WRX80 Creator Deutsch Gehäuse-Wasserpumpen- Lüeranschlusse (4-polig, CHA_FAN1/ WP) (siehe S. 1, Nr. 33) (4-polig, CHA_FAN2/ WP) (siehe S. 1, Nr. 17) (4-polig, CHA_FAN3/ WP) (siehe S. 1, Nr. 10) Dieses Motherboard bietet drei 4-polige Wasserkühlung-Ge- häuselüeranschlüsse. Falls Sie einen 3-poligen Gehäuse- Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 6) Dieses Motherboard bietet einen 4-poligen CPU-Lüeran- schluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU-Wasserpumpen- Lüeranschluss (4-polig, CPU_FAN2/WP) (siehe S. 1, Nr. 7) Dieses Motherboard bie- tet einen 4-poligen Was- serkühlung-CPU-Lüeran- schluss. Falls Sie einen 3-pol- igen CPU-Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. GND

Deutsch ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 12) Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. *Wir empfehlen die Nutzung eines Netzteils mit einer maximalen Stromstärke von 3 A an + 5 VSB. ATX-12-V-Netzanschlüsse (8-polig, ATX12V1) (siehe S. 1, Nr. 3) (8-polig, ATX12V2) (siehe S. 1, Nr. 2) Dieses Motherboard bietet zwei 8-polige ATX-12-V-Netzan- schlüsse. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an. *Anschluss eines 8-poligen ATX- 12-V-Kabels an ATX12V2 ist optional. *Warnung: Bitte stellen Sie sicher, dass das Stromkabel der CPU und nicht das der Grakkarte angeschlossen ist. Schließen Sie das PCIe-Strom- kabel nicht an diesen Anschluss an. Grakkarten-12-V- Netzanschluss Winkel rechts: (6-polig, GFX_12V1) (siehe S. 1, Nr. 24) Dieses Motherboard bietet einen 6-poligen Grak- karten-12-V-Netzanschluss.

• Installieren Sie das Netzkabel des Netzteils an diesem An- schluss, wenn 4 Grakkarten installiert sind.

SPI-TPM-Stileiste (13-polig, TPM_BIOS_ PH1) (siehe S. 1, Nr. 13) Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Net- zwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität. Netzteil-SMBus-Stileiste (5-polig, PSU_SMB1) (siehe S. 1, Nr. 11) +3V

GND ALERT SMBCLK SMBDATA Netzteil-SMBs überwachen den Status der Stromversorgung, Lüer und Systemtemperatur. Intelligente- Plattverwaltung-Bus- Stileiste (4-polig, IPMB1) (siehe S. 1, Nr. 37) IPMB_SDA IPMB_SCL No Connect GND Dieser 4-polige Anschluss dient der Bereitstellung eines verkabelten Baseboard oder einer Frontblendenverbindung für nützliche Funktionen und Merkmale und Drittanbieter- erweiterungskarten, wie Notfallverwaltungskarten, die Verwaltungsfunktionen über IPMB bieten. Baseboard- Verwaltungscontroller- SMBus-Stileiste (5-polig, BMC_SMB1) (siehe S. 1, Nr. 36) Die Stileiste wird für SMBus- Geräte verwendet. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 38) CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1

RRI#1 Diese COM-Stileiste unterstützt ein Modul für serielle Ports.

Deutsch Nicht-maskierbare Unterbrechungstaste- Stileiste (NMI_BTN) (siehe S. 1, Nr. 35) Bitte verbinden Sie ein NMI- Gerät mit dieser Stileiste. RGB-LED-Stileiste (4-polig, RGB_LED1) (siehe S. 1, Nr. 8) Diese RGB-Stileiste dient dem Anschließen eines RGB-LED-Er- weiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden. *Weitere Anweisungen zu dieser Stileiste nden Sie auf Seite 52. Adressierbare-LED-Stift- leisten (3-polig, ADDR_LED1) (siehe S. 1, Nr. 34) (3-polig, ADDR_LED2) (siehe S. 1, Nr. 9) Diese beiden Adressier- bare-LED -Stileisten dienen dem Anschließen eines Adressier- bare -LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Li- chteekten ermöglicht. Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andern- falls könnte das Kabel bes- chädigt werden. *Weitere Anweisungen zu dieser Stileiste nden Sie auf Seite 53. U.2-Anschluss Winkel rechts: (36-polig, U2_1) (siehe S. 1, Nr. 26) Dieser Anschluss unterstützt U.2- NVM-Express-Speichergerät bis Gen. 4 x 4 (64 Gb/s). +12V GRB

Das Motherboard hat drei intelligente Schalter: Ein-/Austaste, Reset-Taste und CMOS-leeren-Taste, ermöglicht schnelles Ein-/Ausschalten des Systems, Rücksetzung des Systems, Löschung der CMOS-Werte und Leerung des BIOS. Ein-/Austaste (PWRBTN) (siehe S. 1, Nr. 29) Mit der Ein-/Austaste kann der Benutzer das System schnell ein-/abschalten. Reset-Taste (RSTBTN) (siehe S. 1, Nr. 30) Der Reset-Taste ermöglicht das schnelle Rücksetzen des Systems. CMOS-löschen-Taste (CLRCBTN2) (siehe S. 4, Nr. 17) Mit der CMOS-löschen-Taste können Benutzer die CMOS- Werte schnell löschen.72 Français Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock WRX80 Creator, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
