用户手册 WRX80 Creator ASROCK

• 電圧監視 : +12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_SOC、

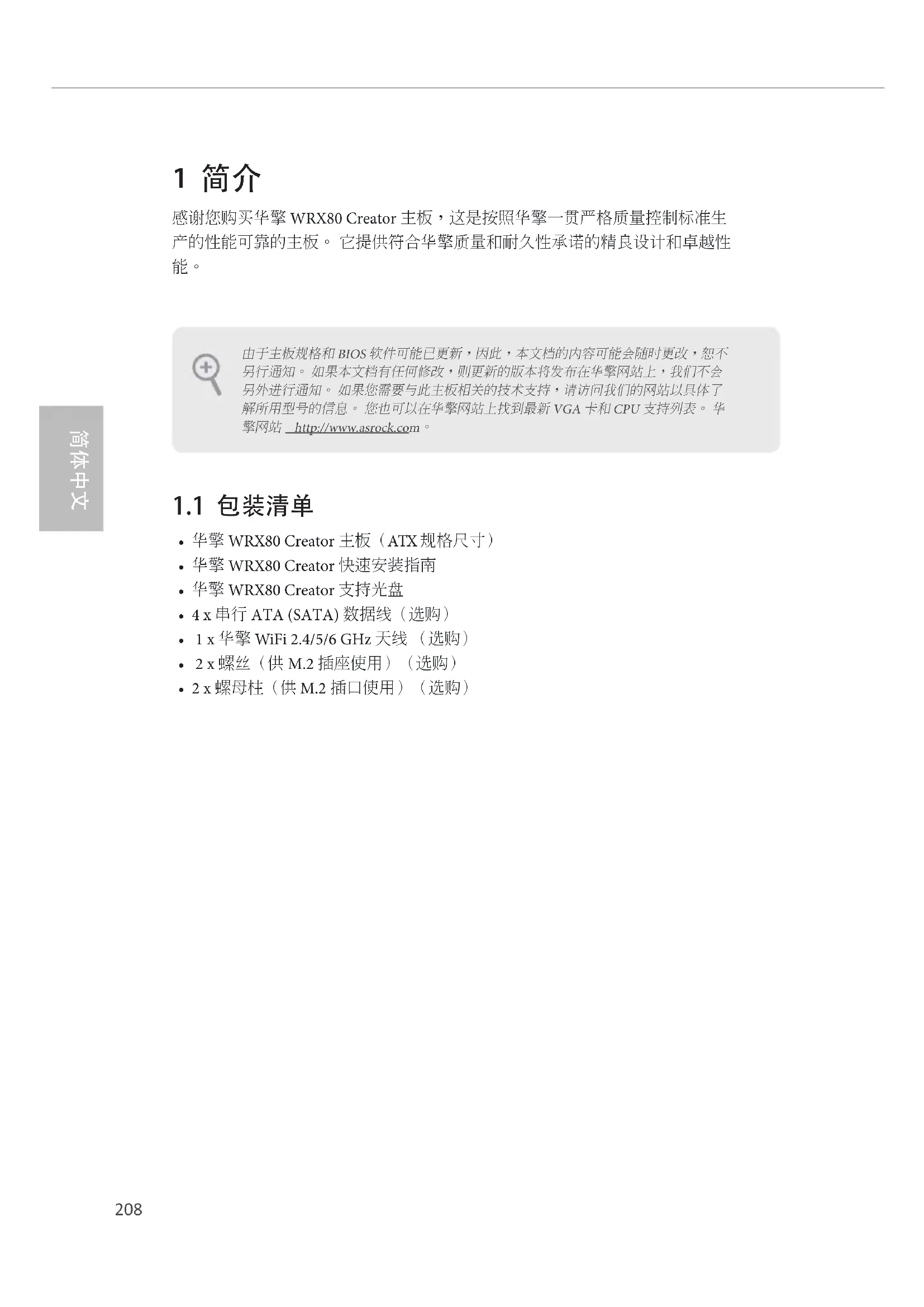

感谢您购买华擎 WRX80 Creator 主板，这是按照华擎一贯严格质量控制标准生 产的性能可靠的主板。 它提供符合华擎质量和耐久性承诺的精良设计和卓越性

• 华擎 WRX80 Creator 主板（ATX 规格尺寸）

• 华擎 WRX80 Creator 快速安装指南

• 华擎 WRX80 Creator 支持光盘

• 4 x 串行 ATA (SATA) 数据线（选购）

• 1 x 华擎 WiFi 2.4/5/6 GHz 天线 （选购）

• 2 x 螺丝（供 M.2 插座使用）（选购）

• 2 x 螺母柱（供 M.2 插口使用）（选购） 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。 如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。 如果您需要与此主板相关的技术支持，请访问我们的网站以具体了 解所用型号的信息。 您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。 华 擎网站 http://www.asrock.com。209 WRX80 Creator

• 支持 DDR4 ECC 和非 ECC，缓冲和非缓冲内存 (U-DIMM)， 最高支持 4533+(OC)*

• 支持 DDR4 3200/2933/2667/2400/2133 ECC 和 ECC，缓冲和

非缓冲内存（R-DIMM 和 3DS R-DIMM）*

• 支持系统内存最大容量： 2,048 GB

• 1 x 立式 M.2 插槽 (Key E)，支持 2230 型 WiFi/BT PCIe WiFi

4 接口，一条电缆连接一台显示器时， 60Hz 下的最大分辨率为 5K (5120 x 2880)

4 接口，一条电缆连接两台显示器时， 60Hz 下的最大分辨率为 4K x 2K (4096x2160)

4 Type-C 端口不支持 DisplayPort 或 USB-C 显示

• Aspeed® AST2500 BMC 控制器

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 用于前面板音频接口的 NE5532 高品质耳机放大器（支持最 高 600 Ohm 耳机）

• Direct Drive（直接驱动）技术

• 用于左 / 右音频通道的个别 PCB 层

• 支持 PXE 1 x 专用 IPMI (ASPEED AST2500)

• 支持 iKVM 和 vMedia 无线 LAN

• 支持双频段 2x2 160MHz，扩展后支持 6GHz 频段 *

• Wi-Fi 6E（6GHz 频段）将由 Microso® Windows® 11 提供支持。 可用性将取决于各个国家和地区的不同法规情况。 在条件允许 的情况下，请通过 Windows 更新程序和软件更新程序将其激活 （适用于可支持的国家 / 地区）。

• 需要使用兼容 6 GHz 的路由器实现 6E 功能。211 WRX80 Creator

• 2 个天线可支持 2（发射） x 2（接收）分集技术

• 支持 Bluetooth + 高速 Class II

4 Type-C 端口（USB 4.0 协议为 40 Gb/s；underbolt 协议为 40Gb/s）（支持 ESD 保护）*

• 支持 USB-PD 3.0 9V/3A (27W) 和 5V/3A (15W)

• 2 x Mini DisplayPort 输入端口 **( 用于 underbolt) ** 如果同时使用两个 mini DisplayPort 输入端口，请选择常规型 mini DisplayPort 连 DisplayPort 适配器线，而不要使用直角型适

• 4 x USB 3.2 Gen2 端口 (10 Gb/s)（支持 ESD 保护）*** *** USB31_1_2 端口支持超级 USB 电源。 *** USB31_1_2 端口不支持 ACPI 唤醒功能。

• 2 x USB 3.2 Gen1 端口 ( 支持 ESD 保护 )

• 2 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 1 x RJ45 专用 IPMI LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 后扬声器 / 中央 / 线路输入 / 前扬声器 / 麦克 风 ( 金色音频插孔 )

• 1 x Hyper M.2 接口（M2_1，Key M）, 支持类型 2260/2280/22110 SATA3 6.0 Gb/s 和 PCIe Gen4x4 (64 Gb/s) 模

• 1 x 超级 M.2 插口（M2_2，Key M）, 支持类型 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式 *

• 8 x SATA3 6.0 Gb/s 接口

• 支持 RAID 0、RAID 1、RAID 5 和 RAID 10，用于 SATA 存储

• 对于 M.2 NVMe 存储设备，支持 RAID 0、RAID 1 和 RAID

• 需要额外使用 M.2 NVMe 扩展卡方可支持 RAID 5

• 总共支持最高 12V/3A, 36W LED 灯条

• 总共支持最高 5V/3A, 15W LED 灯条

• CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。

• 1 x CPU/ 水泵风扇接口（4 针）（智能风扇速度控制）

• CPU/ 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

• 3 x 机箱 / 水泵风扇接口（4 针）（智能风扇速度控制）

• 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。

• CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_ FAN3/WP 可以自动检测 3 针脚或 4 针脚风扇是否在使用。

• 1 x 24 针 ATX 电源接口（高密度电源接口）

• 建议在 +5VSB 上使用最大电流为 3A 的 PSU。

• 2 x 8 针 12V 电源接口（高密度电源接口）

• 1 x 6 针 12V 电源接口（高密度电源接口）

• 1 x 前面板音频接口 (15μ 金色音频接口 )

• 1 x USB 2.0 接脚（支持 2 个 USB 2.0 端口，支持 ESD 保护）

• 2 x USB 3.2 Gen1 接脚（支持 4 个 USB 3.2 Gen1 端口，支持 ESD 保护）

• 1 x 前面板 Type C USB 3.2 Gen2 接脚 ( 支持 ESD 保护 )213 WRX80 Creator

• 1 x Dr. Debug（调试工具），带 LED

• AMI UEFI Legal BIOS，支持 GUI

• 风扇转速计： CPU、CPU/ 水泵、机箱 / 水泵风扇

• 静音风扇（根据 CPU 温度自动调整机箱风扇速度）： CPU、CPU/ 水泵、机箱 / 水泵风扇

• 风扇多种速度控制： CPU、CPU/ 水泵、机箱 / 水泵风扇

• 电压监控： +12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_

• ErP/EuP 支持（需要支持 ErP/EuP 的电源）

• CEC Tier II 就绪 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用 第三方超频工具。 超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成 损坏。 执行这项工作您应自担风险和费用。 我们对由于超频而造成的损坏概不负责。

• 有关详细产品信息，请访问我们的网站： http://www.asrock.com214

此图显示如何设置跳线。 将跳线帽装到这些针脚上时，跳线 “短接”。 如果 这些针脚上没有装跳线帽，跳线 “开路”。 清除 CMOS 跳线 (CLRCMOS1) （见第 1 页，第 25 个） 短接 : 清除 CMOS

CLRCMOS1 允许您清除 CMOS 中的数据。 CMOS 中的数据包括系统设置信

息，如系统密码、日期、时间和系统设置参数。 要清除和重置系统参数为默 认设置，请关闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。 请记住在清除 CMOS 后取下跳线帽。 如果您需要在刚完成

BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS

2 针跳线 清除 CMOS 按钮具有与清除 CMOS 跳线相同的功能。215 WRX80 Creator

(9 针 PANEL1) （见第 1 页， 第 27 个） 按照下面的针脚分配，将机 箱上的电源按钮、重置按钮 和系统状态指示灯连接到此 接脚。 在连接线缆前请记下

GND 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装到这 些接脚和接口上将会对主板造成永久性损坏。 PWRBTN（电源按钮）: 连接到机箱前面板上的电源按钮。 您可以配置使用电源按钮关闭系统的方式。 RESET（重置按钮）: 连接到机箱前面板上的重置按钮。 如果计算机死机，无法执行正常重新启动，按重 置按钮重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。 系统操作操作时，此 LED 亮起。 系统处在

S1/S3 睡眠状态时，此 LED 闪烁。 系统处在 S4 睡眠状态或关机 (S5) 时 ，此 LED 熄灭。

HDLED（硬盘活动 LED）: 连接到机箱前面板上的硬盘活动 LED 指示灯。 硬盘正在读取或写入数据时，此 LED

前面板设计根据机箱不同而有所差异。 前面板模块主要包括电源按钮、重置按钮、 电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时， 确保连线分配和针脚分配正确匹配。216

（18 针 AUX_PANEL1） （见第 1 页，第 28 个） GND SMB_CLKSMB_AlertCASEOPEN

此接脚支持多种前面板功 能，包括前面板 SMB、网 络状态指示灯和机箱侵入针

电源 LED 和扬声器接脚 (7 针 SPK_PLED1) （见第 1 页，第 23 个） 请将机箱电源 LED 和机箱扬

A. 前面板 SMBus 连接针脚（6-1 针 FPSMB） 此接脚可以连接 SMBus（系统管理总线）设备。 该接脚可用于系统中传输速率较慢 的外设与电源管理设备之间的通信。

B. 网络状态指示灯（2 针 LAN1_LED, LAN2_LED）

这两种 2 针接脚都可以通过千兆网络指示灯线连接至 LAN 状态指示灯。 当该指示灯 闪烁时，说明已正确连接网络。 C. 机箱侵入针脚（2 针 CHASSIS） 此接脚主要用于采用机箱侵入检测设计的主机机箱。 另外，该接脚还必须与外部检 测设备如机箱侵入检测传感器或微动开关配合使用。 启动此功能之后，若有任何机 箱组件发生移动，传感器都会立即检测出异动，同时向此接脚发送信号，随后系统会 将此情况记录为机箱侵入事件。 默认设置为 CASEOPEN 和 GHD 针脚；此时该功能

此接脚用于前面板上的定位器开关和 LED。

(SATA3_1: 见第 1 页， 第 22 个）（下） (SATA3_2: 见第 1 页， 第 22 个）（上） (SATA3_3: 见第 1 页， 第 21 个）（下） (SATA3_4: 见第 1 页， 第 21 个）（上） (SATA3_5: 见第 1 页， 第 20 个）（下） （SATA3_6： 见第 1 页， 第 20 个）（上） （SATA3_7： 见第 1 页， 第 19 个）（下） （SATA3_8： 见第 1 页， 第 19 个）（上） 这八个 SATA3 接口支持最高

存储设备的 SATA 数据线。 USB 2.0 接头 (9 针 USB_1_2) （见第 1 页，第 32 个） 此主板上有一个接脚。 此 USB 2.0 接脚支持两个端口。 USB 3.2 Gen1 接脚

(19 针 USB3_3_4) （见第 1 页，第 31 个） 此主板上有 2 个接脚。 每个 USB 3.2 Gen1 接脚可以支持

(19 针 USB3_5_6) （见第 1 页，第 18 个） 前面板类型 C USB 3.2 Gen2

(26 针 F_USB31_TC_1) （见第 1 页，第 15 个） 此主板上有一个前面板类型 C USB 3.2 Gen2 接脚。 此接 脚用于连接 USB 3.2 Gen2 模 块以获得附加 USB 3.2 Gen2

(9 针 HD_AUDIO1) （见第 1 页，第 40 个）

(9 针 HD_AUDIO_RA1) （见第 1 页，第 39 个） 这两个接脚用于将音频设备

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按 照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。 您不需要针对 AC’97 音频面板

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡， 调整 “Recording Volume”（录音音量）。 USB Type-C Cable

（见第 1 页， 第 10 个） 此主板提供三个 4 针水冷

它连接到针脚 1-3。 CPU 风扇接口 (4 针 CPU_FAN1) （见第 1 页， 第 6 个） 此主板提供 4 针 CPU 风扇 （静音风扇）接口。 如果您 打算连接 3 针 CPU 风扇，请 将它连接到针脚 1-3。 CPU 水泵风扇接口 (4 针 CPU_FAN2/WP) （见第 1 页， 第 7 个） 此主板提供 4 针水冷风扇接 口。 如果您打算连接 3 针 CPU 水冷风扇，请将它连接 到针脚 1-3。 GND

ATX 电源接口 (24 针 ATXPWR1) （见第 1 页，第 12 个） 此主板提供 24 针 ATX 电源

• 建议在 +5VSB 上使用最大 电流为 3A 的 PSU。 ATX 12V 电源接口 (8 针 ATX12V1) （见第 1 页，第 3 个） （8 针 ATX12V2） （见第 1 页，第 2 个） 此主板提供两个 8 针 ATX 12V 电源接口。 要使用 4 针 ATX 电源，请沿针脚 1 和针 脚 5 插接它。

• 也可以将 ATX 12V 8 针线连 接至 ATX12V2。

• 警告 : 请确保连接的电源线 用于 CPU，而非图形卡。 不 要将 PCIe 电源线插接到此接

（6 针 GFX_12V1） （见第 1 页，第 24 个） 此主板提供 6 针图形 12V 电

（见第 1 页，第 13 个） 此接口支持 SPI Trusted Plat- form Module（信任平台模块， TPM）系统，可以安全地存 储密钥、数字证书、密码和 数据。 TPM 系统也可以帮助 增强网络安全，保护数字身

PSU SMBus 接脚 （5 针 PSU_SMB1） （见第 1 页，第 11 个） +3V

（4 针 IPMB1） （见第 1 页，第 37 个） IPMB_SDA IPMB_SCL No Connect GND 此 4 针接口可以连接带线基 板或前面板以便使用增值功 能和第三方扩展卡，例如通 过 IPMB 实现管理功能的紧

（5 针 BMC_SMB1） （见第 1 页，第 36 个） 此接脚用于 SM BUS 设备。

(9 针 COM1) （见第 1 页，第 38 个） CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1

RRI#1 此 COM 接脚支持串行端口

(NMI_BTN) （见第 1 页，第 35 个） 请将 NMI 设备连接至此引

RGB LED 接脚 (4 针 RGB_LED1) （见第 1 页，第 8 个） 此 RGB 接脚用于连接 RGB LED 延长线，可让用户选择 不同的 LED 灯光效果。 注意： RGB LED 线安装方向 切勿错误，否则，线缆会损

可寻址 LED 接脚 (3 针 ADDR_LED1) （见第 1 页，第 34 个） (3 针 ADDR_LED2) （见第 1 页，第 9 个）

LED 延长线，可 让用户选择不同的 LED 灯光

（36 针 U2_1） （见第 1 页，第 26 个）

U.2 NVM Express 存储设备，最高为 Gen4 x4 (64 Gb/s)。 +12V GRB

本主板配有三个智能开关： 电源按钮、重置按钮和清除 CMOS 按钮，允许用 户快速打开 / 关闭系统，重置系统、清除 CMOS 值或刷写 BIOS。

(PWRBTN) （见第 1 页，第 29 个） 电源按钮允许用户快速打开 /

(RSTBTN) （见第 1 页，第 30 个） 重置按钮允许用户快速重置系

清除 CMOS 按钮 (CLRCBTN2) （参见第 4 页 ，第 17 个） 清除 CMOS 按钮允许用户快速 清除 CMOS 值。224

电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。

有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。225 WRX80 Creator

1 簡介 感謝您購買華擎 WRX80 Creator 主機板，本主機板經華擎嚴格品管製作，是一 套讓人信賴的可靠產品。 本產品採耐用設計所展現的優異效能，完全符合華擎 對品質及耐用度的承諾。

• 華擎 WRX80 Creator 快速安裝指南

• 1 x 華擎 WiFi 2.4/5/6 GHz 天線 ( 選用 )

• 2 x 螺絲（適用於 M.2 插座）（選用）

• 2 x 銅柱（適用於 M.2 插座）（選用） 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。 若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。 您也 可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock. com。226

• 支援華擎 Hyper BCLK 引擎 III

• 支援 DDR4 ECC 和非 ECC 有緩衝和無緩衝記憶體 (U-DIMM)，最高 4533+(OC)*

• 支援 DDR4 3200/2933/2667/2400/2133 ECC 和非 ECC 有緩衝

和無緩衝記憶體（R-DIMM 和 3DS R-DIMM）*

• 1 x 垂直 M.2 插槽 (Key E)，支援 2230 型 WiFi/BT PCIe WiFi

• VGA PCIe 插槽採用 15μ 特厚鍍金插槽（PCIE1、PCIE2、

4 介面，透過單一纜線連接的單顯示器最 高解析度為 5K (5120 x 2880) @ 60Hz

4 介面，透過單一纜線連接的雙顯示器最 高解析度為 4K x 2K (4096x2160) @ 60Hz

4 Type-C 連接埠不支援 DisplayPort 或 USB-C 顯

• 需使用獨立顯示卡才能使用 underbolt 顯示器227 WRX80 Creator

• Aspeed® AST2500 BMC 控制器

• 最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

• 7.1 聲道 HD 音訊 (Realtek ALC4050H+ALC1220)

• 適用前面板音訊接頭的 NE5532 Premium Headset Amplie（支 援最高可達 600 Ohm 的耳機）

• 支援 802.3az EEE 節能乙太網路

• 支援雙頻 2x2 160MHz 以及延伸的 6GHz 頻段 *

• Microso® Windows® 11 將支援 Wi-Fi 6E（6GHz 頻段）。 可用 性將視各國家和地區的不同法規狀態而定。 將透過 Windows 更 新和軟體更新啟用 ( 適用於支援的國家 )。

4 Type-C 連接埠（USB 4.0 協定為 40 Gb/s；underbolt 協定為 40Gb/s）（支援 ESD 保護）*

• 支援 USB-PD 3.0 9V/3A (27W) 和 5V/3A (15W)

• 2 x Mini DisplayPort 輸入連接埠 **( 適用於 underbolt) ** 若同時使用兩個 mini DisplayPort 輸入連接埠，請選擇一般 mini DisplayPort 轉 DisplayPort 轉接線，勿使用直角轉接線。

• 4 x USB 3.2 Gen2 連接埠 (10 Gb/s)（支援靜電保護）*** *** USB31_1_2 連接埠支援 Ultra USB 電源。 *** USB31_1_2 連接埠不支援 ACPI 喚醒功能。

• 2 x USB 3.2 Gen1 連接埠（支援靜電保護）

• 2 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• 1 x RJ45 專用 IPMI LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

• HD 音訊插孔： 後置喇叭 / 中置 / 線路輸入 / 前置喇叭 / 麥克

• 1 x Hyper M.2 插座（M2_1，Key M），支援 2260/2280/22110 型 SATA3 6.0 Gb/s 和 PCIe Gen4x4 (64 Gb/s) 模式 *

• 1 x Hyper M.2 插座（M2_2，Key M），支援 2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式 *

• 針對 SATA 儲存裝置支援 RAID 0、RAID 1、RAID 5 及 RAID

• 針對 M.2 NVMe 儲存裝置支援 RAID 0、RAID 1 及 RAID 5*

• 需要額外的 M.2 NVMe 擴充卡以支援 RAID 5229 WRX80 Creator

• 總計最高支援 12V/3A，36W LED 條燈

• 總計最高支援 5V/3A，15W LED 條燈

• 1 x CPU 風扇接頭 (4-pin)

• CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。

• 1 x CPU ／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）

• CPU ／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷

• 3 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制）

• 機殼／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷

• 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CPU_FAN2/WP、 CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP。

• 1 x 24 pin ATX 電源接頭（高密度電源連接埠）

• 建議在 +5VSB 上使用最大電流為 3A 的 PSU。

• 1 x 前面板音訊接頭 (15μ 金色音訊接頭 )

• 1 x USB 2.0 排針（支援 2 個 USB 2.0 連接埠）（支援靜電保護）

• 2 x USB 3.2 Gen1 排針（支援 4 個 USB 3.2 Gen1 連接埠）（支

• 1 x 前面板 Type C USB 3.2 Gen2 排針（支援靜電保護）

• 1 x 不可遮罩中斷（Non Maskable Interrupt）按鈕排針

• 電壓監控： +12V、+5V、+3.3V、CPU Vcore、CPU VDDCR_

• Microso® Windows® 10 64 位元 / 11 64 位元

• 支援 CEC Tier II 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自 由超頻技術或使用協力廠商的超頻工具。 超頻可能會影響您系統的穩定性，或者甚 至會對您系統的元件及裝置造成傷害。 您應自行負擔超頻風險及成本。 我們對於因 超頻所造成的可能損害概不負責。

• 如需產品詳細資訊，請上我們的網站： http://www.asrock.com231 WRX80 Creator

圖例顯示設定跳線的方式。 當跳線帽套在針腳上時，該跳線為「短路」。 若 沒有跳線帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRCMOS1) （請參閱第 1 頁，編號 25） 短路： 清除 CMOS

您可利用 CLRCMOS1 清除 CMOS 中的資料。 CMOS 中的資料包含系統設

定資訊，如系統密碼、日期、時間及系統設定參數。 若要清除並重設系 統參數為預設設定，請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。 請牢記，務必在清除 CMOS 後取下跳線 蓋。 若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後 於進行清除 CMOS 動作前關機。 2-pin 跳線 清除 CMOS 按鈕擁有與清除 CMOS 跳線相同的功能。232

(9-pin PANEL1) （請參閱第 1 頁， 編號 27）

GND板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽套在排針及接頭上，將造成主機板永久性的受損。 PWRBTN ( 電源按鈕 )： 連接至機殼前面板上的電源按鈕。 您可設定使用電源按鈕關閉系統電源的方式。 RESET ( 重設按鈕 )： 接至機殼前面板上的重設按鈕。 若電腦當機且無法執行正常重新啟動，按下重設按

PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。 系統正在運作時，此 LED 會亮起。 系統進

入 S1/S3 睡眠狀態時，LED 會持續閃爍。 系統進入 S4 睡眠狀態或關機 (S5) 時，LED

HDLED ( 硬碟活動 LED)： 連接至機殼前面板上的硬碟活動 LED。 硬碟正在讀取或寫入資料時，LED 會亮起。 各機殼的前面板設計各有不同。 前面板模組主要是由電源按鈕、重設按鈕、電源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請 確定佈線及針腳指派皆正確相符。233 WRX80 Creator

(18-pin AUX_PANEL1) （請參閱第 1 頁，編號 28） GND SMB_CLKSMB_AlertCASEOPEN

此排針支援在前面板上的多 項功能，包括前面板 SMB、 網際網路指示燈及機殼防護

電源 LED 及喇叭排針 (7-pin SPK_PLED1) （請參閱第 1 頁，編號 23） 請將機殼電源 LED 及機殼喇

A. 前面板 SMBus 連接針腳 (6-1 pin FPSMB) 此排針可讓您連接 SMBus ( 系統管理匯流排 ) 設備。 還可用於系統中，傳輸速率較 低的周邊設備與電源管理設備之間的通訊。 B. 網際網路狀態指示燈 (2-pin LAN1_LED、LAN2_LED) 此兩組 2-pin 排針，可讓您使用 Gigabit 網際網路指示燈纜線，連接至 LAN 狀態指示 燈。 當此指示燈閃爍時，即表示已正確連線至網際網路。 C. 機殼防護針腳 (2-pin CHASSIS) 此排針適用於具備機殼防護偵測設計的主機電腦機殼。 另外，此排針還必須搭配機 殼防護偵測感測器或微動開關等，這類外部偵測設備運作。 當此項功能啟用時，如 有任何的機殼元件發生移動，感測器將會立即偵測到移動並傳送訊號至此排針，然後 系統會記錄下此機殼防護事件。 預設值為 CASEOPEN 和 GND 針腳；此項功能關閉。 D. 定位器 LED (4-pin LOCATOR) 此排針用於前面板上的定位器開關和 LED。 E. 系統故障 LED (2-pin LOCATOR) 此排針用於系統的故障 LED。

(SATA3_1: 請參閱第 1 頁，編號 22）（下） (SATA3_2： 請參閱第 1 頁，編號 22）（上） (SATA3_3： 請參閱第 1 頁，編號 21）（下） (SATA3_4： 請參閱第 1 頁，編號 21）（上） (SATA3_5： 請參閱第 1 頁，編號 20）（下） （SATA3_6： 請參閱第 1 頁，編號 20）（上） （SATA3_7： 請參閱第 1 頁，編號 19）（下） （SATA3_8： 請參閱第 1 頁，編號 19）（上） 這八組 SATA3 接頭皆

SATA 資料纜線，最高 可達 6.0 Gb/s 資料傳輸

USB 2.0 排針 (9-pin USB_1_2) （請參閱第 1 頁，編號 32）

(19-pin USB3_3_4) （請參閱第 1 頁，編號 31）

(19-pin USB3_5_6) （請參閱第 1 頁，編號 18） 前面板 Type C USB 3.2 Gen2 排針 (26-pin F_USB31_TC_1) （請參閱第 1 頁，編號 15）

接 USB 3.2 Gen2 模組， 以提供額外的 USB 3.2 Gen2 連接埠。

(9-pin HD_AUDIO1) （請參閱第 1 頁，編號 40）

(9-pin HD_AUDIO_RA1) （請參閱第 1 頁，編號 39）

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC'97 音訊面板上

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄

機殼／水冷幫浦風扇接頭 (4-pin CHA_FAN1/WP) （請參閱第 1 頁， 編號 33） (4-pin CHA_FAN2/WP) （請參閱第 1 頁， 編號 17） (4-pin CHA_FAN3/WP) （請參閱第 1 頁， 編號 10）

接至 Pin 1-3。 CPU 風扇接頭 (4-pin CPU_FAN1) （請參閱第 1 頁， 編號 6） 本主機板配備 4-Pin CPU 風扇 ( 靜音風扇 )

3-Pin CPU 風扇，請接 至 Pin 1-3。 CPU ／水冷幫浦風扇接頭 (4-pin CPU_FAN2/WP) （請參閱第 1 頁， 編號 7） 本主機板配備 4-Pin 水 冷 CPU 風扇接頭。 若 您計畫連接 3-Pin CPU 水冷風扇，請接至 Pin 1-3。 GND

ATX 電源接頭 (24-pin ATXPWR1) （請參閱第 1 頁，編號 12） 本主機板配備一組 24- pin ATX 電源接頭。

• 建議在 +5VSB 上使 用最大電流為 3A 的 PSU。 ATX 12V 電源接頭 (8-pin ATX12V1) （請參閱第 1 頁，編號 3） (8-pin ATX12V2) （請參閱第 1 頁，編號 2）

8-pin ATX 12V 電源接 頭。 若要使用 4-pin ATX 電源供應器，請插 入 Pin 1 及 Pin 5。

• 將 ATX 12V 8-pin 纜線 連接至 ATX12V2 屬於

• 警告： 請確定已連接 CPU 的電源線，而非顯 示卡的電源線。 請勿將 PCIe 電源線插入此接

(6-pin GFX_12V1) （請參閱第 1 頁，編號 24）

• 當安裝 4 張顯示卡時， 請將 PSU 的電源線連接

SPI TPM 排針 (13-pin TPM_BIOS_PH1) （請參閱第 1 頁，編號 13） 此接頭支援 SPI 信賴平 台模組 (TPM) 系統，

PSU SMBus 排針 (5-pin PSU_SMB1) （請參閱第 1 頁，編號 11） +3V

（Intelligent Platform Management Bus）排針 (4-pin IPMB1) （請參閱第 1 頁，編號 37） IPMB_SDA IPMB_SCL No Connect GND 此組 4-pin 接頭用於有

基板管理控制器 SMBus 排針 (5-pin BMC_SMB1) （請參閱第 1 頁，編號 36） 此排針用於 SM BUS 裝

(9-pin COM1) （請參閱第 1 頁，編號 38） CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1

不可遮罩中斷（Non Maskable Interrupt）按鈕排針 (NMI_BTN) （請參閱第 1 頁，編號 35） 請將 NMI 裝置連接至

RGB LED 排針 (4-pin RGB_LED1) （請參閱第 1 頁，編號 8） 此 RGB 排針用於連接 RGB LED 延長線，可供 使用者選擇各種 LED 照

警告： 切勿以錯誤方向 安裝 RGB LED 纜線，否

• 關於這種排針的詳細 說明，請參閱第 52 頁。 可定址 LED 排針 (3 針 ADDR_LED1) （請參閱第 1 頁，編號 34） (3 針 ADDR_LED2) （請參閱第 1 頁，編號 9）

各種 LED 照明效果。 警告： 切勿以錯誤方向 安裝可定址 LED 纜線，

• 關於這種排針的詳細 說明，請參閱第 53 頁。 U.2 接頭

(36-pin U2_1) （請參閱第 1 頁，編號 26）

U.2 NVM Express 儲存裝置，最高 可達 Gen4 x4 (64 Gb/s)。 +12V GRB

主機板設有三個智慧型開關： 電源按鈕、重設按鈕及清除 CMOS 按鈕，可讓 使用者迅速開啟／關閉系統、重設系統、清除 CMOS 值或更新 BIOS。

(PWRBTN) （請參閱第 1 頁，編號 29） 電源按鈕可讓使用者迅速開啟

(RSTBTN) （請參閱第 1 頁，編號 30） 重設按鈕可讓使用者迅速重設

清除 CMOS 按鈕 (CLRCBTN2) （請參閱第 4 頁，編號 17） 清除 CMOS 按鈕可讓使用者迅 速清除 CMOS 值。241 WRX80 Creator Bahasa Indonesia Spesikasi Platform
