MANUAL DE USUARIO WRX80 Creator ASROCK

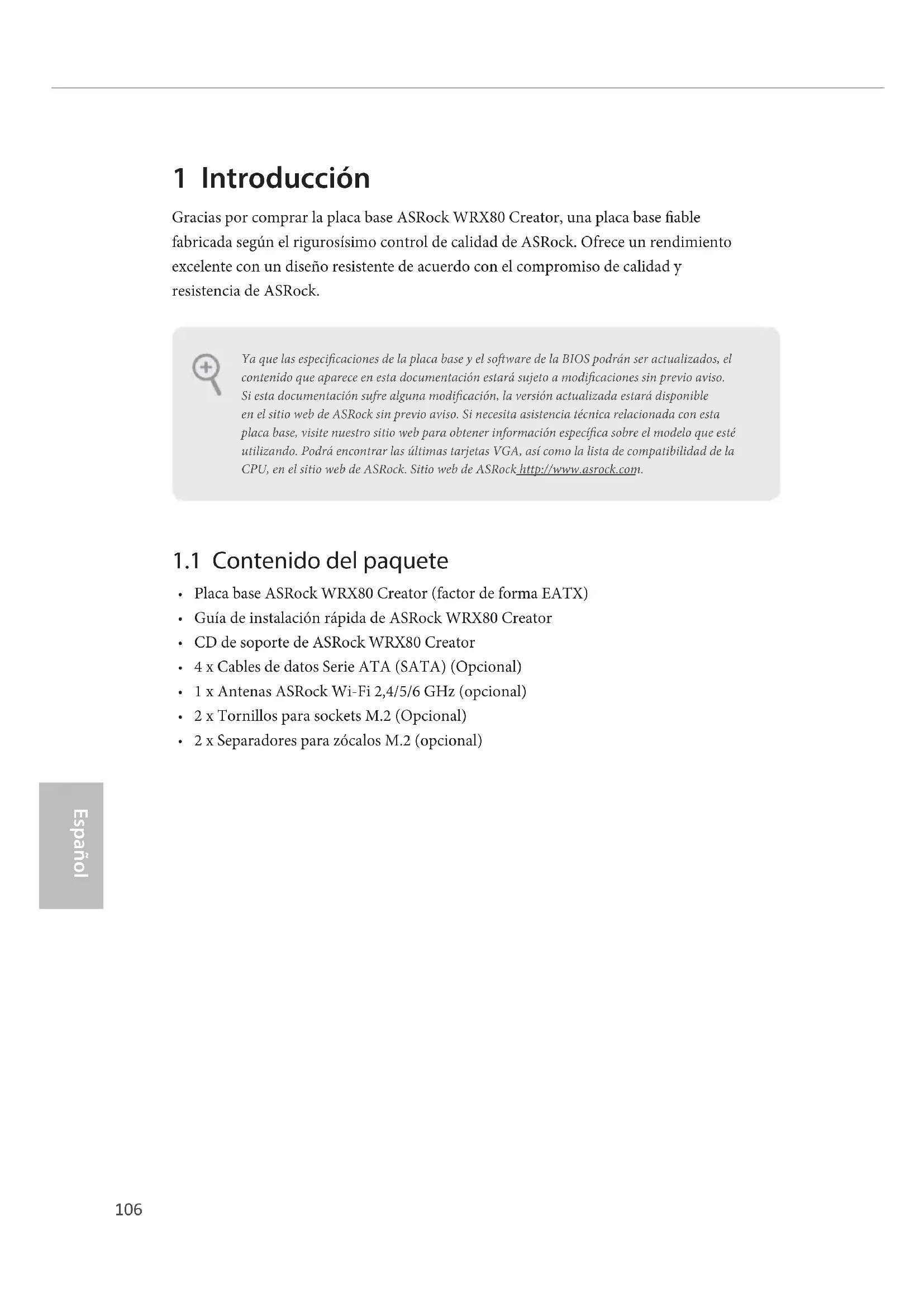

1.1 Contenido del paquete

Guía de instalación rápida de ASRock WRX80 Creator

4 x Cables de datos Serie ATA (SATA) (Opcional)

2 x Tornillos para sockets M.2 (Opcional)

2 x Separadores para zócalos M.2 (opcional) Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.107 WRX80 Creator Español

Diseño de 8 fases de alimentación

Tecnología de memoria DDR4 de ocho canales

Admite memoria DDR4 ECC y no ECC, con búfer y sin búfer (U-DIMM) hasta 4533+(OC)*

Capacidad máxima de memoria del sistema: 2.048 GB

• Admite unidad de estado sólido de NVMe como disco de arranque

con una resolución máxima de 5K (5120 x 2880) a 60 Hz para una pantalla a través de una única conexión de cable

con una resolución máxima de 4K x 2K (4096x2160) a 60 Hz para pantallas dobles a través de una conexión de un solo cable

• El monitor DisplayPort o USB-C no es compatible con los puertos underbolt

• Se necesita una tarjeta gráca especíca para la visualización underbolt Grácos

Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz Audio

Admite protección contra sobretensiones

Amplicador de auriculares de primera calidad NE5532 para conector de audio del panel frontal (admite auriculares de hasta 600 ohmios)

Entrada de alimentación pura

Tecnología de unidad directa

Protección de aislamiento de PCB

Detección de impedancia en el puerto de salida posterior

Admite protección contra rayos y descargas electrostáticas (ESD)

• Wi-Fi 6E (banda 6GHz) admitido por Microso® Windows® 11. La disponibilidad dependerá de los diferentes estados regulatorios de cada país y región. Se activará (por los países compatibles) mediante actualizaciones de Windows y actualizaciones de soware una vez que están disponibles.

• Se requiere un enrutador compatible con 6GHz para el funcionamiento 6E.

2 antenas para admitir la tecnología diversa 2 (Transmitir) x 2 (Recibir).

Admite Bluetooth + alta velocidad de clase II

Admite MU-MIMO E/S en panel posterior

1 x puerto de salida SPDIF óptica

4 Tipo-C (40 Gb/s para el protocolo USB 4.0; 40Gb/s para el protocolo underbolt) (compatible con protección contra electricidad estática)*

4 x Puerto USB 3.2 Gen2 (10 Gb/s) (admite protección ESD)*** *** La alimentación USB ultra se admite en los puertos USB31_1_2. *** La función de reactivación ACPI no se admite en puertos USB31_1_2.

2 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)

1 x Puerto LAN con interfaz IPMI dedicada RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)

1 x botón de borrado CMOS

Conector de audio HD: Altavoz trasero / Central / Entrada de línea / Altavoz frontal / Micrófono (conectores de audio de oro)110 Español Almacenami- ento CPU:

1 x Zócalo Hyper M.2 (M2_1, clave M), compatible con los mo- dos de tipo 2260/2280/22110 SATA3 6,0 Gb/s y PCIe Generación 4 x 4 (64 Gb/s)* Conjunto de chips:

1 x Zócalo Hyper M.2 (M2_2, Clave M), compatible con el modo de tipo 2260/2280 PCIe Generación 4 x 4 (64 Gb/s)*

• Admite unidad de estado sólido de NVMe como disco de arranque

Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA

Admite RAID 0, RAID 1 y RAID 5 para dispositivos de almace- namiento M.2 NVMe*

• Requiere tarjetas de expansión M.2 NVMe adicionales para admitir RAID 5 Conector

1 x Base de conexiones SPI TPM

1 x Base de conexiones de puerto COM

1 x Base de conexiones de bus de administración de plataforma inteligente

1 x Base de conexiones en el panel auxiliar

1 x LED de alimentación y base de conexiones para el altavoz

1 x Base de conexiones de indicador LED RGB

• Admite una tira de LED de hasta 12 V/3 A (36 W) en total

2 x Bases de conexiones de LED direccionables

• Admite una tira de LED de hasta 5 V/3 A (15 W) en total

1 x Conector para ventilador de la CPU (4 contactos)

• El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)

• El ventilador de la CPU/bomba de agua admite ventilador del disi- pador por agua con una potencia de ventilador máxima de 2 A (24 W).111 WRX80 Creator Español

3 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)

• El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W).

• CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP y CHA_FAN3/ WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

1 x Conector de alimentación de 24 contactos y ATX (conector de alimentación de alta densidad)

• Es recomendable usar una fuente de alimentación con una corriente máxima de 3A en +5VSB.

2 x Conectores de alimentación de 8 pines y 12 V (conector de alimentación de alta densidad)

1 Conector de alimentación de 6 contactos y 12 V (conector de alimentación de alta densidad)

1 x Conector de audio en el panel frontal (15μ Conector de audio de oro)

1 x Conector de audio en el panel frontal en ángulo recto*

• Conector de dispositivo de audio con uno de los conectores de audio.

1 x Base de conexiones USB 2.0 (admite 2 puertos USB 2.0) (ad- mite protección contra descargas electrostáticas)

2 x Bases de conexiones USB 3.2 Gen1 (admite 4 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas)

1 x Base de conexiones Tipo C USB 3.2 Gen2 (admite protección ESD)

1 x Dr. Debug con indicador LED

1 x Botón de alimentación con LED

1 x Botón Restablecer Función de la BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario

Eventos de reactivación conformes con ACPI 5.1

Multi-ajuste de voltaje de CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, +1,8V, VDDP112 Español Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

• Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Monitor de hardware

Tacómetro del ventilador: Ventiladores de la bomba de agua/cha- sis, bomba de agua/CPU, CPU

Ventilador silencioso (ajuste automático de la velocidad del ven- tilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU

Control de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU

Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS (CLRCMOS1) (consulte la pág. 1, nº 25) Corto: Borrado de CMOS Abierto: Predeterminado CLRCMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación. A continuación, utilice una tapa de puente para acortar los contactos del CLRCMOS1 durante 3 segundos. Acuérdese de retirar la tapa de puente después de borrar el CMOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Puente de 2 contactos El botón de borrado CMOS tiene la misma función que el puente de borrado de CMOS.114 Español

1.4 Conectores y bases de conexiones incorporados

Base de conexiones del panel del sistema (PANEL1 de 9 contactos) (consulte la pág. 1, nº 27) Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

GND Las bases de conexiones y los conectores incorporados NO son puentes. NO coloque tapas de puente sobre estas bases de conexiones y conectores. Si coloca tapas de puente sobre las bases de conexiones y los conectores dañará de forma permanente la placa base. PWRBTN (botón de alimentación): Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el botón de alimentación. RESET (botón de restablecimiento): Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de resta- blecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indica- dor LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a esta base de conexiones, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.115 WRX80 Creator Español Base de conexiones del panel auxiliar (AUX_PANEL1 de 18 contactos) (consulte la pág. 1, nº 28) GND SMB_CLKSMB_AlertCASEOPEN

Esta base de conexiones admite varias funciones en el panel frontal, incluido el SMB del panel frontal, el indicador de estado de Internet y el pin de intrusión del chasis. LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág. 1, nº 23) Conecte el LED de alimentac- ión del chasis y el altavoz del chasis a esta base de conex- iones. A. Contacto de conexión SMBus del panel frontal (FPSMB de 6-1 contactos) Este conector le permite conectar equipos SMBus (System Management Bus, es decir, Bus de administración del sistema). Se puede utilizar para la comunicación entre equipos periféricos del sistema, que tiene velocidades de transmisión más lentas, y equipos de administración de energía. B. Indicador de estado de Internet (LAN1_LED de 2 contactos, LAN2_LED) Estos dos conectores de 2 contactos le permiten usar el cable indicador de Internet Gigabit para conectarse al indicador de estado de LAN. Cuando este indicador parpadea, signica que la red Internet está conectada correctamente. C. Contacto de intrusión del chasis (CHASIS de 2 contactos) Este conector se proporciona para el chasis del equipo host con diseños de detección de intrusión del chasis. Además, también debe funcionar con equipos de detección externos, como un sensor de detección de intrusión del chasis o un microinterruptor. Cuando se activa esta función, si se produce algún movimiento de un componente del chasis, el sensor lo detectará inmediatamente y enviará una señal a esta base de conexiones, y el sistema registrará este evento de intrusión del chasis. La conguración predeterminada se establece en el contacto CASEOPEN y GND; esta función está desactivada. D. LED de localización (LOCALIZADOR de 4 contactos) Este conector es para el interruptor del localizador y el LED del panel frontal. E. LED de error del sistema (LOCALIZADOR de 2 contactos) Este conector es para el LED de error del sistema.

+5V DUMMY PLED+ PLED+ PLED- DUMMY SPEAKER116 Español Conectores Serie ATA3 Ángulo recto: (SATA3_1: consulte la pág.1, nº 22) (Inferior) (SATA3_2: consulte la pág.1, nº 22) (Superior) (SATA3_3: consulte la pág.1, nº 21) (Inferior) (SATA3_4: consulte la pág.1, nº 21) (Superior) (SATA3_5: consulte la pág.1, nº 20) (Inferior) (SATA3_6: consulte la pág.1, nº 20) (Superior) (SATA3_7: consulte la pág.1, nº 19) (Inferior) (SATA3_8: consulte la pág.1, nº 19) (Superior) Estos ocho conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Base de conexiones USB 2.0 (USB_1_2 de 9 contactos) (consulte la pág. 1, nº 32) Esta placa base tiene otra base de conexiones. Cada base de conexiones USB 2.0 admite dos puertos. Base de conexiones USB 3.2 Gen1 Vertical: (USB3_3_4 de 19 contactos) (consulte la pág. 1, nº 31) Hay dos bases de conexiones en esta placa base. Cada base de conexiones USB 3.2 Gen1 admite dos puertos. DUMMYGNDGND

Dummy GNDGND Vbus GNDGNDIntA_PA_SSRX+ Vbus IntA_PA_D+ IntA_PA_D-IntA_PA_SSTX+IntA_PA_SSTX-IntA_PA_SSRX- IntA_PB_SSRX- IntA_PB_SSRX+IntA_PB_SSTX-IntA_PBA_SSTX+IntA_PB_D-IntA_PB_D+117 WRX80 Creator Español Ángulo recto: (USB3_5_6 de 19 contactos) (consulte la pág. 1, nº 18) Base de conexiones USB 3.2 Gen2 de tipo C en el panel frontal (F_USB31_TC_1 de 26 contactos) (consulte la pág. 1, nº 15) Existe una base de conexiones USB 3.2 Gen2 de tipo C en el panel frontal en esta placa base. Esta base de conexiones se utiliza para conectar un módulo USB 3.2 Gen2 para puertos USB 3.2 Gen2 adicionales. Base de conexiones de audio del panel frontal Vertical: (HD_AUDIO1 de 9 contactos) (consulte la pág. 1, nº 40) Ángulo recto: (HD_AUDIO_RA1 de 9 contactos) (consulte la pág. 1, nº 39) Estas dos bases de conexiones son para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en la base de conexiones de audio del panel

frontal siguiendo los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume). USB Type-C Cable

IntA_PB_D+DummyIntA_PB_D-GNDIntA_PB_SSTX+GNDIntA_PB_SSTX- IntA_PB_SSRX+ IntA_PB_SSRX-VbusVVbusVIntA_PA_SSRX-IntA_P A_SSRX+ GNDIntA_PA_SSTX-IntA_PA_SSTX+GNDIntA_PA_D-IntA_PA_D+118 Español Conectores del ventilador de la bomba de agua del chasis (CHA_FAN1/WP de 4 contactos) (consulte la pág. 1, nº 33) (CHA_FAN2/WP de 4 contactos) (consulte la pág. 1, nº 17) (CHA_FAN3/WP de 4 contactos) (consulte la pág. 1, nº 10) Esta placa base proporcio- na tres conectores para el ventilador del chasis para refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3. Conector del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág. 1, nº 6) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 con- tactos, conéctelo al contacto 1-3. Conector para ventilador de la bomba de agua de la CPU (CPU_FAN2/WP de 4 contactos) (consulte la pág. 1, nº 7) Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3. GND

WRX80 Creator Español Conector de alimentación ATX (ATXPWR1 de 24 contactos) (consulte la pág. 1, nº 12) Esta placa base contiene un conector de alimentación ATX de 24 contactos. *Es recomendable usar una fuente de alimentación con una corriente máxima de 3A en +5VSB. Conector de alimentación ATX de 12V (ATX12V1 de 8 contactos) (consulte la pág. 1, nº 3) (ATX12V2 de 8 contactos) (consulte la pág. 1, nº 2) Esta placa base contiene dos conectores de alimentac- ión ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 contactos, conéctela en los contactos del 1 al 5. *Conectar un cable de 8 clavijas ATX 12V al ATX12V2 es opcional. *Advertencia: Asegúrese de que el cable de alimentac- ión conectado corresponda a este CPU y no a la tarjeta gráca. No conecte el cable de alimentación PCIe a este conector. Conector de alimentación de 12 V de grácos Ángulo recto: (GFX_12V1 de 6 contactos) (consulte la pág. 1, nº 24) Esta placa base proporciona un conector de alimentac- ión de 12 V para grácos de 6 contactos.

• Instale el cable de aliment- ación de la unidad de ali- mentación en este conector cuando estén instaladas 4 tarjetas grácas.

Español Conector SPI TPM (TPM_BIOS_PH1 de 13 contactos) (consulte la pág. 1, nº 13) Este conector es compatible con el sistema SPI Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digi- tales y garantiza la integridad de la plataforma. Base de conexiones SMBus de PSU (PSU_SMB1 de 5 contactos) (consulte la pág. 1, nº 11) +3V

GND ALERT SMBCLK SMBDATA El SMBus de PSU supervisa el estado de la fuente de alimentación, el ventilador y la temperatura del sistema. Base de conexiones de bus de administración de plataforma inteligente (IPMB1 de 4 contactos) (consulte la pág. 1, nº 37) IPMB_SDA IPMB_SCL No Connect GND Este conector de 4 contactos se utiliza para proporcionar una placa base cableada o una conexión de panel frontal para funciones de valor añadido y tarjetas complementarias de terceros, como las tarjetas de gestión de emergencias, que proporcionan funciones de administración mediante IPMB. Base de conexiones SMBus del controlador de administración de la placa base (BMC_SMB1 de 5 contactos) (consulte la pág. 1, nº 36) La base de conexiones se utiliza para los dispositivos SM BUS. Base de conexiones de puerto serie (COM1 de 9 contactos) (consulte la pág. 1, nº 38) CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1

RRI#1 Esta base de conexiones COM admite un módulo de puerto serie.

WRX80 Creator Español Base de conexiones del botón de interrupción no enmascarable (NMI_BTN) (consulte la pág. 1, nº 35) Conecte un dispositivo NMI a esta base de conexiones. Base de conexiones de LED RGB (RGB_LED1 de 4 contac- tos) (consulte la pág. 1, nº 8) Esta base de conexiones RGB se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED. Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse. *Consulte la página 52 para obtener más instrucciones sobre esta base de conexiones. Bases de conexiones de LED direccionables (ADDR_LED1 de 3 con- tactos) (consulte la pág. 1, nº 34) (ADDR_LED2 de 3 con- tactos) (consulte la pág. 1, nº 9) Estas dos bases de conexiones de LED direccionables se utilizan para conectar el cable de la extensión LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación de LED. Precaución: Nunca instale el cable de LED direccionable con la ori- entación incorrecta ya que, de lo contrario, el cable puede dañarse. *Consulte la página 53 para obtener más instrucciones sobre esta base de conexiones. Conector U.2 Ángulo recto: (U2_1 de 36 pines) (consulte la pág. 1, nº 26) Este conector admite dispositivos de almacenamiento U.2 NVM Express de hasta Gen4 x4 (64 Gb/s). +12V GRB

La placa base contiene tres interruptores inteligentes: Botón de alimentación, Botón de restablecimiento y Botón de borrado de CMOS. Estos botones permiten a los usuarios encender y apagar el sistema, restablecer el sistema, borrar los valores de la CMOS o actualizar la BIOS. Botón Alimentación (PWRBTN) (consulte la pág. 1, nº 29) El botón Alimentación permite a los usuarios encender y apagar rápidamente el sistema. Botón Restablecer (RSTBTN) (consulte la pág. 1, nº 30) El botón Restablecer permite a los usuarios restablecer rápidamente el sistema. Botón Borrar la memoria CMOS (CLRCBTN2) (consulte la pág. 4, Nº 17) El botón Borrar la memoria CMOS permite a los usuarios borrar rápidamente los valores de la memoria CMOS.123 WRX80 Creator
