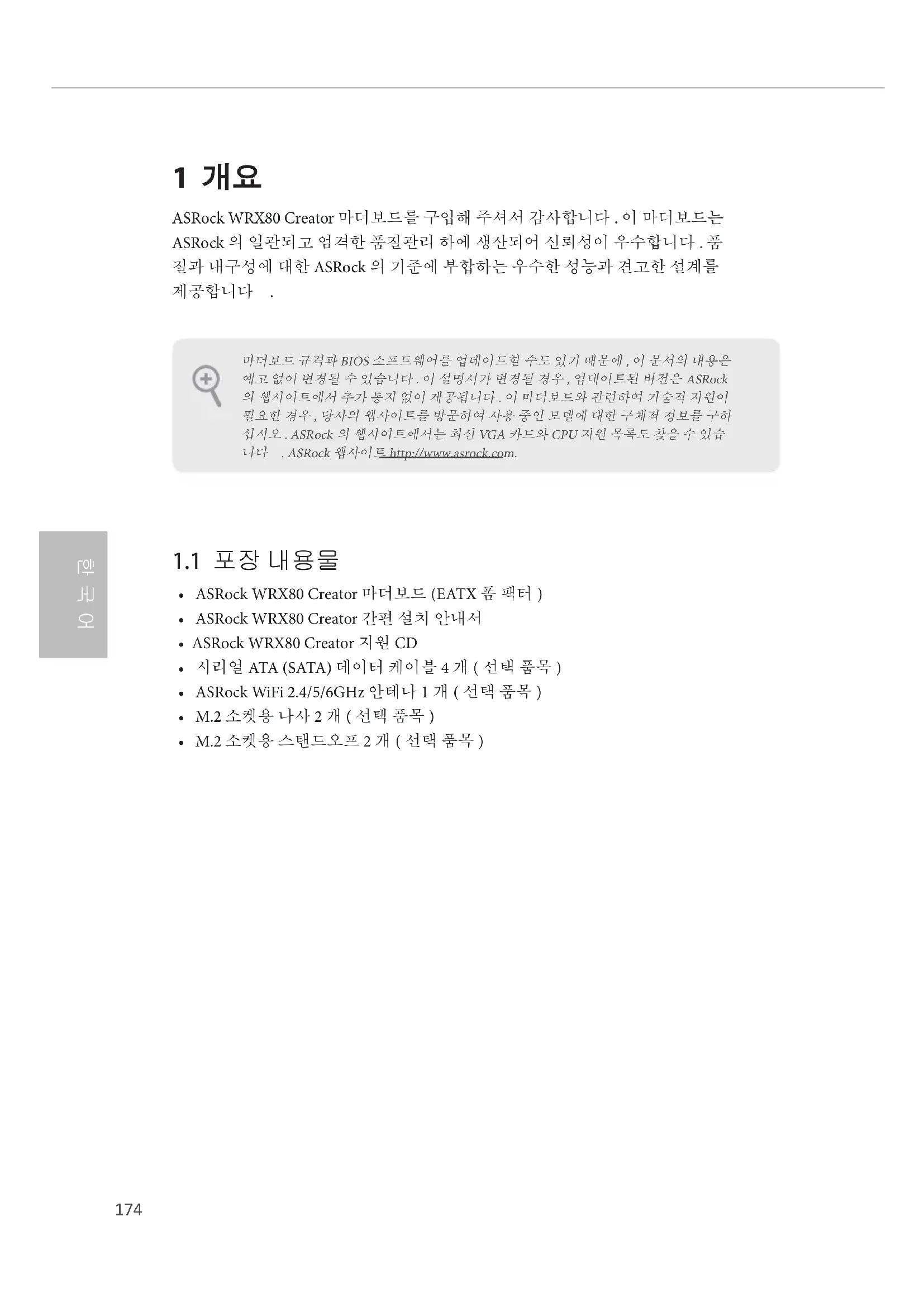

1 개요 ASRock WRX80 Creator 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품 질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를

• ASRock WRX80 Creator 마더보드 (EATX 폼 팩터 )

• ASRock WRX80 Creator 간편 설치 안내서

• ASRock WRX80 Creator 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 4 개 ( 선택 품목 )

• ASRock WiFi 2.4/5/6GHz 안테나 1 개 ( 선택 품목 )

• M.2 소켓용 나사 2 개 ( 선택 품목 )

• M.2 소켓용 스탠드오프 2 개 ( 선택 품목 ) 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하 십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습 니다 . ASRock 웹사이트 http://www.asrock.com.175 WRX80 Creator

• ASRock Hyper BCLK Engine III 지원

• DDR4 ECC 및 비 ECC, 버퍼링 및 비버퍼링 메모리 (U-DIMM) 최대 4533+(OC) 지원 *

• DDR4 3200/2933/2667/2400/2133 ECC 및 비 ECC, 버퍼링 및 비

버퍼링 메모리 (R-DIMM 및 3DS R-DIMM) 지원 *

• 기본적으로 DDR4 3200 을 지원합니다 .

• 시스템 메모리 최대 용량 : 2,048 GB

• DIMM 슬롯에 15 µ Gold Contact 장착

• PCIe 4.0 x16 슬롯 7 개 (x16 의 경우 PCIE1/PCIE2/PCIE3/ PCIE5/PCIE7, x8 의 경우 PCIE4/PCIE6)*

• 수직 M.2 소켓 ( 키 E) 1 개 , 타입 2230 WiFi/BT PCIe WiFi 모듈

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• 하나의 케이블 연결로 하나의 디스플레이에 최대 해상도 5K(5120 x 2880) @ 60Hz 의 underbolt

• 하나의 케이블 연결로 듀얼 디스플레이에 최대 해상도 4K x 2K(4096x2160) @ 60Hz 의 underbolt

• DisplayPort 또는 USB-C 모니터는 underbolt

4 Type-C 포트 에서 지원되지 않습니다 .

• underbolt 디스플레이에는 별도의 그래픽 카드가 필요합니

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• 전면 패널 오디오 커넥터용 NE5532 프리미엄 헤드셋 증폭기 ( 최대 600 옴 헤드셋 지원 )

• R/L 오디오 채널용 개별 PCB 레이어

• PXE 지원 전용 IPMI 1 개 (ASPEED AST2500)

• iKVM 및 vMedia 지원177 WRX80 Creator

• 듀얼 밴드 2x2 160MHz 지원 ( 확장된 6GHz 밴드 * 지원 포함 )

• Microso® Windows® 11 에서 Wi-Fi 6E(6GHz 밴드 ) 가 지원됩니 다 . 사용 가능 여부는 각 국가와 지역의 다양한 규정 상태에 따라 다릅니다 . 사용 가능할 경우 Windows Update 및 소프트웨어 업 데이트를 통해 활성화됩니다 ( 지원되는 국가의 경우 ).

• 6E 기능을 사용하려면 6GHz 호환 가능 라우터가 필요합니다 .

• 2( 송신 ) x 2 ( 수신 ) 다양성 기술을 지원하기 위한 안테나 2

• Bluetooth + 고속 클래스 II 지원

• MU-MIMO 지원 후면 패널 I/O

4 C 타입 포트 2 개 (USB 4.0 프로토콜용 40Gb/s, underbolt 프로토콜용 40Gb/s) (ESD 보호 지원 )

• USB-PD 3.0 9V/3A (27W) 및 5V/3A (15W) 지원

• Mini DisplayPort 입력 포트 2 개 **(underbolt) ** mini DisplayPort 입력 포트 2 개를 동시에 사용할 경우 직각이 아닌 일반 mini DisplayPort 간 연결 어댑터 케이블을 선택하십시

• USB 3.2 Gen2 포트 4 개 (10 Gb/s) (ESD 보호 지원 ) *** *** 울트라 USB 전원은 USB31_1_2 포트에 지원됩니다 . *** ACPI 절전 해제 기능은 USB31_1_2 포트에서 지원되지 않습

• USB 3.2 Gen1 포트 2 개 (ESD 보호 지원 )

• LED 장착 RJ-45 LAN 포트 2 개 (ACT/LINK LED 및 SPEED LED)

• LED 장착 RJ45 전용 IPMI LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 후면 스피커 / 중앙 / 라인 입력 / 전면 스피커 / 마이크 ( 골드 오디오 잭 )178

• 하이퍼 M.2 소켓 1 개 (M2_1, Key M), 타입 2260/2280/22110 SATA3 6.0 Gb/s 및 PCIe Gen 4x4(64Gb/s) 모드를 지원 *

• 하이퍼 M.2 소켓 1 개 (M2_2, Key M), 타입 2260/2280 PCIe Gen4x4(64Gb/s) 모드를 지원 *

• SATA3 6.0 Gb/s 커넥터 8 개

• NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

• ASRock U.2 키트 지원 RAID

• SATA 저장 장치용 RAID 0, RAID 1, RAID 5 및 RAID 10 지원

• M.2 NVMe 저장 장치용 RAID 0, RAID 1 및 RAID 5 지원 *

• RAID 5 를 지원하는 데 추가 M.2 NVMe 확장 카드 필요

• 지능형 플랫폼 관리 버스 헤더 1 개

• 전체 최대 12V/3A, 36W LED 스트립 지원

• 주소 지정 가능한 LED 헤더 2 개

• 전체 최대 5V/3A, 15W LED 스트립 지원

• CPU 팬 커넥터 (4 핀 ) 1 개

• CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합

• CPU/ 워터 펌프 팬 커넥터 (4 핀 ) 1 개 ( 스마트 팬 속도 제어 )

• CPU/ 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 쿨러

• 섀시 / 워터 펌프 팬 커넥터 (4 핀 ) 3 개 ( 스마트 팬 속도 제어 )

• 섀시 / 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 쿨러

• 3 핀 또는 4 핀 팬이 사용 중인 경우 , CPU_FAN2/WP, CHA_ FAN1/WP, CHA_FAN2/WP 과 CHA_FAN3/WP 가 자동으로 감지 할 수 있습니다 .179 WRX80 Creator

• 24 핀 ATX 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )

• +5VSB 에서 최대 전류가 3A 인 PSU 를 사용할 것을 권장합니다 .

• 8 핀 12V 전원 커넥터 2 개 ( 고밀도 전원 커넥터 )

• 6 핀 12V 전원 커넥터 1 개 ( 고밀도 전원 커넥터 )

• 전면 패널 오디오 커넥터 1 개 (15 µ 골드 오디오 커넥터 )

• 직각 전면 패널 오디오 커넥터 * 1 개

• 오디오 장치를 오디오 커넥터 중 하나에 연결하십시오 .

• USB 2.0 헤더 1 개 (USB 2.0 포트 2 개 지원 ) (ESD 보호 지원 )

• USB 3.2 Gen1 헤더 2 개 (USB 3.2 Gen1 포트 4 개 지원 ) (ESD

• 전면 패널 타입 C USB 3.2 Gen2 헤더 1 개 (ESD 보호 지원 )

• 논 마스커블 인터럽트 버튼 헤더 1 개

• LED 탑재 Dr. Debug 1 개

• GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

• ACPI 5.1 준수 웨이크 업 이벤트

PERM VDDCR_SOC, +1.8V, VDDP 전압 다중 조정

• 팬 타코미터 : CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프 팬

• 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동 조절 ): CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프 팬

• 팬 다중 속도 제어 : CPU, CPU/ 워터 펌프 , 섀시 / 워터 펌프

• Microso® Windows® 10 64 비트 / 11 64 비트

• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )

• CEC Tier II 가 준비되어 있음180

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오 버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른 다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스 템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로 위 험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com181 WRX80 Creator

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1 페이지 , 25 번 항목 참

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . CMOS

에 저장된 데이터에는 시스템 암호 , 날짜 , 시간 및 시스템 설정 파라미터와 같 은 시스템 설정 정보가 포함됩니다 . 시스템 파라미터를 지우고 기본 설정으 로 초기화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여 CLRCMOS1 의 핀을 3 초 동안 단락시키시십오 . CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작 업을 해야 합니다 . 2 핀 점퍼 Clear CMOS 버튼은 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다 .182

(9 핀 PANEL1) (1 페이지 , 27 번 항목 참조 ) 섀시의 전원 버튼 , 리셋 버 튼 , 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다 . 케이 블을 연결하기 전에 양극 핀과 음극 핀을 기록합니

GND 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩

PWRBTN( 전원 버튼 ): 섀시 전면 패널의 전원 버튼에 연결합니다 . 전원 버튼을 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋 버튼 ): 섀시 전면 패널의 리셋 버튼에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수행 하지 못할 경우 리셋 버튼을 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED

가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시

스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 . HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 버튼 , 리 셋 버튼 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확 인합니다 .183 WRX80 Creator

(18 핀 AUX_PANEL1) (1 페이지 , 28 번 항목 참

이 헤더는 전면 패널 SMB, 인 터넷 상태 표시등 및 섀시 침 입 핀을 포함하여 전면 패널 의 다양한 기능을 지원합니

전원 LED 및 스피커 헤더 (7 핀 SPK_PLED1) (1 페이지 , 23 번 항목 참

섀시 전원 LED 와 섀시 스피 커를 이 헤더에 연결하십시

A. 전면 패널 SM 버스 커넥팅 핀 (6-1 핀 FPSMB) 이 헤더로 SM 버스 ( 시스템 관리 버스 ) 장비를 연결할 수 있습니다 . 전송 속도를 늦 춘 시스템의 주변 장비와 전원 관리 장비 간의 통신에 사용할 수 있습니다 . B. 인터넷 상태 표시등 (2-pin LAN1_LED, LAN2_LED) 이 2 개의 2 핀 헤더를 사용하면 Gigabit 인터넷 표시등 케이블로 LAN 상태 표시등에 연결할 수 있습니다 . 이 표시등이 깜박이면 인터넷이 올바르게 연결되었다는 의미입

C. 섀시 침입 핀 (2 핀 섀시 ) 이 헤더는 섀시 침입 감지 설계를 갖춘 호스트 컴퓨터 섀시에 제공됩니다 . 또한 섀시 침입 감지 센서 또는 마이크로스위치 등의 외부 감지 장비와도 함께 사용할 수 있습니 다 . 이 기능이 활성화되면 섀시 구성 요소 이동이 발생할 경우 센서가 즉시 이를 감지 하고 이 헤더에 신호를 보내 시스템이 이 섀시 침입 이벤트를 기록합니다 . 기본 설정 은 케이스오픈 (CASEOPEN) 및 GND 핀으로 설정되며 , 이 기능은 꺼져 있습니다 . D. 로케이터 LED(4 핀 로케이터 ) 이 헤더는 전면 패널의 LED 및 로케이터 스위치에 사용됩니다 . E. 시스템 장애 LED(2 핀 로케이터 ) 이 헤더는 시스템의 장애 LED 에 사용됩니다 .

(SATA3_1: 1 페이지 , 22 번 항목 참조 )( 낮게 ) (SATA3_2: 1 페이지 , 22 번 항목 참조 )( 높게 ) (SATA3_3: 1 페이지 , 21 번 항목 참조 )( 낮게 ) (SATA3_4: 1 페이지 , 21 번 항목 참조 )( 높게 ) (SATA3_5: 1 페이지 , 20 번 항목 참조 )( 낮게 ) (SATA3_6: 1 페이지 , 20 번 항목 참조 )( 높게 ) (SATA3_7: 1 페이지 , 19 번 항목 참조 )( 낮게 ) (SATA3_8: 1 페이지 , 19 번 항목 참조 )( 높게 ) 이들 8 개의 SATA3 커넥터 는 최대 6.0 Gb/s 데이터 전 송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다 . USB 2.0 헤더 (9 핀 USB_1_2) (1 페이지 , 32 번 항목 참조 ) 이 마더보드에는 하나의 헤더가 있습니다 . 이 USB

원할 수 있습니다 . USB 3.2 Gen1 헤더

(19 핀 USB3_3_4) (1 페이지 , 31 번 항목 참조 ) 이 마더보드에는 헤더 두 개가 있습니다 . 각 USB 3.2 Gen1 헤더는 포트 두 개를 지원할 수 있습니다 . DUMMYGNDGND

(19 핀 USB3_5_6) (1 페이지 , 18 번 항목 참조 ) 전면 패널 타입 C USB 3.2 Gen2 헤

(26 핀 F_USB31_TC_1) (1 페이지 , 15 번 항목 참조 ) 이 마더보드에는 전면 패 널 타입 C USB 3.2 Gen2 헤 더 1 개가 있습니다 . 이 헤 더는 추가 USB 3.2 Gen2 포 트용 USB 3.2 Gen2 모듈을 연결하는 데 사용됩니다 . 전면 패널 오디오 헤더

(9 핀 HD_AUDIO1) (1 페이지 , 40 번 항목 참조 )

(9 핀 HD_AUDIO_RA1) (1 페이지 , 39 번 항목 참조 ) 이 2 개의 헤더는 오디오 장치를 전면 오디오 패널 에 연결하는 데 사용됩니

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 . C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패 널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re- cording Volume( 녹음 볼륨 )”을 조정합니다 . USB Type-C Cable

섀시 워터 펌프 팬 커넥터 (4 핀 CHA_FAN1/WP) (1 페이지 , 33 번 항목 참조 ) (4 핀 CHA_FAN2/WP) (1 페이지 , 17 번 항목 참조 ) (4 핀 CHA_FAN3/WP) (1 페이지 , 10 번 항목 참조 ) 이 마더보드에는 4 핀 수랭

팬 커넥터 3 개가 탑재되어 있습니다 . 3 핀

수냉식 쿨러 팬을 연 결하려는 경우 핀 1-3 에 연

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 6 번 항목 참조 ) 이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터가 탑재되어 있습니다 . 3 핀 CPU 팬을 연결하려는 경 우 핀 1-3 에 연결하십시오 . CPU 워터 펌프 팬 커넥터 (4 핀 CPU_FAN2/WP) (1 페이지 , 7 번 항목 참조 ) 이 마더보드에는 4 핀 수냉 식 CPU 팬 커넥터가 탑재 되어 있습니다 . 3 핀 CPU 수냉식 쿨러 팬을 연결하 려는 경우 핀 1-3 에 연결하

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 12 번 항목 참조 ) 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재

*+5VSB 에서 최대 전류가 3A 인 PSU 를 사용할 것을

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 , 3 번 항목 참조 ) (8 핀 ATX12V2) (1 페이지 , 2 번 항목 참조 ) 이 마더보드에는 8 핀 ATX 12V 전원 커넥터 두 개가 탑재되어 있습니다 . 4 핀 ATX 전원공급장치를 사용 하려면 핀 1 과 핀 5 을 따

*ATX 12V 8 핀 케이블을 ATX12V2 에 연결하는 것 은 선택 사항입니다 .

• 경고 : 연결된 전원 케이 블이 그래픽 카드가 아닌 CPU 용인지 확인하십시 오 . PCIe 전원 케이블을 이 커넥터에 꽂지 마십시오 . 그래픽 12V 전원 커넥터

(6 핀 GFX_12V1) (1 페이지 , 24 번 항목 참조 ) 이 마더보드에는 6 핀 그래 픽 12V 전원 커넥터가 탑

• 4 개의 그래픽 카드가 설 치되어 있을 때 PSU 의 전 원 케이블을 이 커넥터에

SPI TPM 헤더 (13 핀 TPM_BIOS_PH1) (1 페이지 , 13 번 항목 참조 ) 이 커넥터는 키 , 디지털 인 증서 , 암호 및 데이터를 안전하게 보관할 수 있는 SPI TPM(Trusted Platform Module) 시스템을 지원합 니다 . TPM 시스템은 네트 워크 보안을 강화하고 , 디 지털 신원을 보호하며 플 랫폼 무결성을 유지합니

PSU SM 버스 헤더 (5 핀 PSU_SMB1) (1 페이지 , 11 번 항목 참

GND ALERT SMBCLK SMBDATA PSU SM 버스는 전원공급장치 , 팬 및 시스템 온도의 상태를 모

(4 핀 IPMB1) (1 페이지 , 37 번 항목 참

IPMB_SDA IPMB_SCL No Connect GND 이 4 핀 커넥터는 가치 부가 특 징 및 IPMB 를 사용하여 관리 기능을 제공하는 비상 관리 카 드와 같은 타사의 확장 카드를 위해 베이스보드 또는 전면 패 널 연결을 제공하는 데 사용됩

베이스보드 관리 컨트롤 러 SM 버스 헤더 (5 핀 BMC_SMB1) (1 페이지 , 36 번 항목 참

(9 핀 COM1) (1 페이지 , 38 번 항목 참

RRI#1 이 COM 헤더는 시리얼 포트 모듈을 지원합니다 .

(NMI_BTN) (1 페이지 , 35 번 항목 참

RGB LED 헤더 (4 핀 RGB_LED1) (1 페이지 , 8 번 항목 참

이 RGB 헤더는 다양한 LED 조 명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는

주의 : RGB LED 케이블을 잘못 된 방향으로 설치하지 마십시 오 . 그럴 않을 경우 케이블이 손상될 수 있습니다 .

• 이 헤더에 대한 추가 지침은 52 페이지를 참조하십시오 . 주소 지정 가능한 LED

(3 핀 ADDR_LED1) (1 페이지 , 34 번 항목 참

(3 핀 ADDR_LED2) (1 페이지 , 9 번 항목 참

LED 헤더는 다양한 LED 조명 효과를 선택할 수 있는 주소

LED 연장 케이 블을 연결하는 데 사용됩니다 . 주의 : 주소 지정 가능한 LED 케이블을 잘못된 방향으로 설 치하지 마십시오 . 그럴 경우 케이블이 손상될 수 있습니다 .

• 이 헤더에 대한 추가 지침은 53 페이지를 참조하십시오 . U.2 커넥터

(36 핀 U2_1) (1 페이지 , 26 번 항목 참

이 커넥터는 최대 Gen4 x4(64 Gb/s) 까지 U.2 NVM Express 저 장 장치를 지원합니다 . +12V GRB

마더보드에는 스마트 스위치 세 개가 탑재되어 있습니다 : 전원 버튼 , 리셋 버튼 및 CMOS 지우기 버튼으로 시스템을 빨리 켜고 끄거나 , 시스템을 리셋하거나 , CMOS 값을 지우거나 BIOS 를 플래시할 수 있습니다 .

(PWRBTN) (1 페이지 , 29 번 항목 참

전원 버튼으로 시스템을 빨리 켜거나 끌 수 있습니다 .

(RSTBTN) (1 페이지 , 30 번 항목 참

리셋 버튼으로 시스템을 빨리 리셋할 수 있습니다 . CMOS 소거 버튼 (CLRCBTN2) (4 페이지 , 17 번 항목 참

Clear CMOS 버튼으로 CMOS 값을 빨리 지울 수 있습니다 .191 WRX80 Creator
