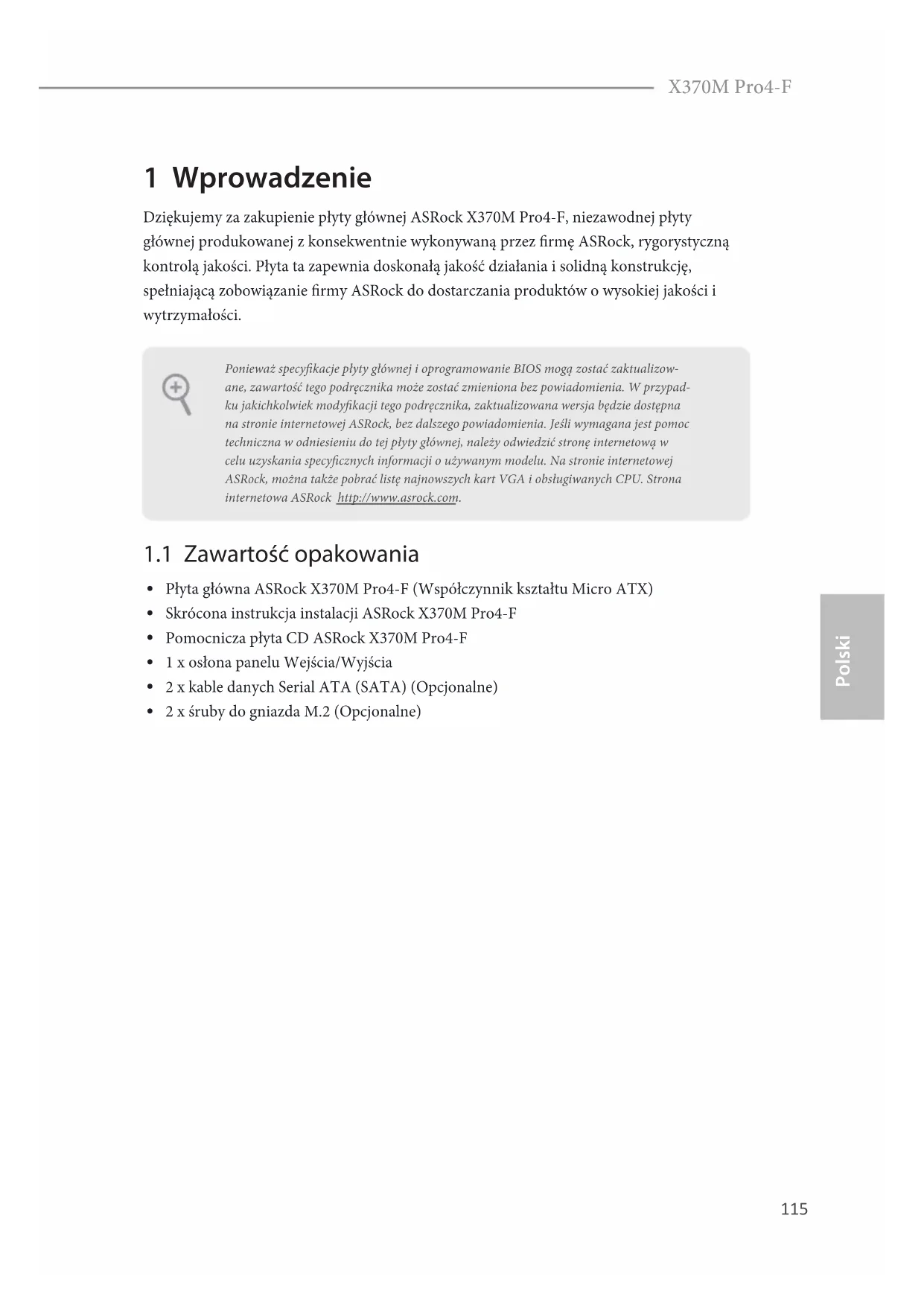

Polski X370M Pro4-F 1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock X370M Pro4-F, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez rmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie rmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

1.1 Zawartość opakowania

Płyta główna ASRock X370M Pro4-F (Współczynnik kształtu Micro ATX)

Skrócona instrukcja instalacji ASRock X370M Pro4-F

Pomocnicza płyta CD ASRock X370M Pro4-F

1 x osłona panelu Wejścia/Wyjścia

2 x kable danych Serial ATA (SATA) (Opcjonalne)

2 x śruby do gniazda M.2 (Opcjonalne) Ponieważ specykacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizow-ane, zawartość tego podręcznika może zostać zmieniona bez powiadomienia. W przypad-ku jakichkolwiek modykacji tego podręcznika, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specycznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.116 Polski

Współczynnik kształtu Micro ATX

Konstrukcja kondensatorami stałymi CPU

Sekcja zasilania 9 Power Phase Design Chipset

Seria CPU AMD Ryzen (Matisse) z obsługą DDR4 3200/2933/2667/2400/2133 ECC i nie-ECC, pamięć niebu- forowana*

Seria CPU AMD Ryzen (Pinnacle Ridge) z obsługą DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC i nie-ECC, pamięć niebuforowana*

Seria CPU AMD Ryzen (Picasso) z obsługą DDR4 2933/2667/2400/2133 ECC i nie-ECC, pamięć niebuforowa- na*

Seria CPU AMD Ryzen (Summit Ridge) z obsługą DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC i nie-ECC, pamięć niebuforowana*

Seria CPU AMD Ryzen (Raven Ridge) z obsługą DDR4 3200+(OC)/2933/2667/2400/2133 nie-ECC, pamięć niebu- forowana*

Seria APU A AMD 7 -ej generacji z obsługą DDR4 2400/2133 nie-ECC, pamięć niebuforowana*

• Dla serii CPU Ryzen (Picasso i Raven Ridge), ECC jest obsługiwana tylko z CPU PRO.

• Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/)

• Patrz tabela obsługi częstotliwości dla pamięci non-XMP AMD znajdująca się na stronie 22. Dodatkowe informacje można znaleźć w QVL na portalu internetowym ASRock.

Maks. wielkość pamięci systemowej: 64GB

15μ pozłacane styki w gniazdach DIMM117 Polski X370M Pro4-F Gniazdo rozsz- erzenia Procesor serii AMD Ryzen (Matisse, Summit Ridge oraz Pinnacle Ridge)

1 x gniazdo PCI Express 2.0 x16 (tryb PCIE3:x4) Seria APU A AMD 7-ej generacji

• Obsługa SSD NVMe, jako dysków rozruchowych

Obsługa AMD Quad CrossFireX

Zintegrowana karta graczna AMD Radeon

serii Vega w APU serii Ryzen*

Zintegrowana karta graczna AMD Radeon

• Rzeczywista obsługa zależy od CPU

Pamięć współdzielona, domyślnie 2GB. Maksymalnie pamięć współdzielona obsługuje do 16GB.

• Maksymalna pamięć współdzielona 16GB wymaga zainstalowania 32GB pamięci systemowej.

Opcje trzech wyjść gracznych: D-Sub, DVI-D i HDMI

Obsługa trzech monitorów

Obsługa HDMI 1.4 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 24Hz / (3840x2160) przy 30Hz

Obsługa DVI-D z maks. rozdzielczością do 1920x1200 przy 60Hz

Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz

Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek ALC892)

Obsługa audio Blu-ray Premium

Obsługa zabezpieczenia przed przepięciami

Obsługa zabezpieczenia przed wyładowaniami atmosferycz- nymi/ESD

Obsługa wykrywania kabla LAN

Obsługa PXE Tylny panel Wejścia/Wyjścia

1 x port klawiatury PS/2

2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)

1 x port USB 3.2 Gen1 typu C (obsługuje zabezpieczenia ESD)

4 x porty USB 3.2 Gen1 (Obsługa zabezpieczenia ESD)

Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon Przechowywanie

• Ścieżki współdzielone przez M2_2 i SATA3_3. Jeżeli którakol- wiek z nich jest używana, pozostała zostanie wyłączona.

1 x gniazdo Ultra M.2 (M2_1), obsługa M Key typu 2242/2260/2280 modułu M.2 PCI Express do Gen3 x4 (32 Gb/s) (z Matisse, Picasso, Summit Ridge, Raven Ridge oraz Pinnacle Ridge) lub Gen3 x2 (16 Gb/s) (z APU serii A i Ath- lon APU)** ** Obsługa SSD NVMe, jako dysków rozruchowych ** Obsługa ASRock U.2 Kit

1 x gniazdo M.2 (M2_2), obsługa Key M typu 2230/2242/2260/2280 modułu M.2 SATA3 6,0 Gb/s119 Polski X370M Pro4-F Złącze

1 x złącze główkowe portu COM

1 x złącze główkowe TPM

1 x dioda LED zasilania i złącze główkowe głośnika

1 x złącze główkowe LED RGB

• Obsługa łącznie do 12V/3A, pasek LED 36W

1 x Adresowalne złącze główkowe LED

• Obsługa łącznie do 5V/3A, pasek LED 15W

1 x złącze główkowe LED wentylatora AMD

• Złącze główkowe LED wentylatora AMD obsługuje paski LED o maksymalnym obciążeniu 3A (36W) i długości do 2,5 m.

1 x złącze wentylatora CPU (4-pinowe)

• Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

2 x złącze wentylatora obudowy (1 x 4-pinowe, 1 x 3-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

• CHA_FAN1 może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

1 x 24 pinowe złącze zasilania ATX

1 x 8 pinowe złącze zasilania 12 V

1 x złącze audio na panelu przednim

1 x złącze główkowe wentylatora LED AMD

2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)

1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1) (obsługa zabezpieczenia ESD) Funkcja BIOS

Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI

Obsługa “Plug and Play”

Zgodność zdarzeń wybudzania z ACPI 5.1

Wielokrotna regulacja napięcia DRAM Monitor sprzętu

Wykrywanie temperatury procesora/obudowy

Tachometr wentylatora procesora/obudowy

Cichy wentylator procesora/obudowy

Sterowanie wieloma prędkościami obrotowymi wentylatora procesora/obudowy

Monitorowanie napięcia: Napięcie rdzenia Vcore +12 V, +5 V, +3,3 V System opera- cyjny

Microso® Windows® 10 64-bitowy120 Polski Certykaty

Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

• Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych rm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń sys- temu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.121 Polski X370M Pro4-F

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS (CLRCMOS1) (sprawdź s.1, Nr 18) Zwarcie: Usunięcie danych z pamięci CMOS Otwarcie: Domyślne CLRCMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Aby usunąć i zresetować parametry systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający od zasilania. Po odczekaniu 15 sekund, użyj nasadkę zworki do zwarcia pinów CLRCMOS1 na 5 sekund. Jednak, nie należy usuwać danych z pamięci CMOS zaraz po wykonaniu aktualizacji BIOS. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go. Należy pamiętać, że hasło, data, czas i domyślny prol użytkownika zostaną usunięte tylko po wyjęciu baterii CMOS. Należy pamiętać, aby po usunięciu danych z pamięci CMOS, usunąć nasadkę zworki. 2-pinowa zworka

• Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com122 Polski

1.4 Wbudowane złącza główkowe i inne złącza

Złącze główkowe na panelu systemu (9-pinowe PANEL1) (sprawdź s.1, Nr 3) Podłącz do tego złącza główkowego przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie, zgodnie z pokazanym poniżej przydziałem pinów. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus. Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. GND R ESET#P WRBTN#P LED-P LED+ GND

GND PWRBTN (Przełącznik zasilania): Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skongurować sposób wyłączania systemu z użyciem przełącznika zasilania. RESET (Przełącznik resetowania): Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie wykona normalnego ponownego uruchomienia. PLED (Dioda LED zasilania systemu): Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5). HDLED (Dioda LED aktywności dysku twardego): Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy. Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania, diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu przed- niego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany przydział przewodów i przydział pinów.123 Polski X370M Pro4-F Dioda LED zasilania i złącze główkowe głośnika (7-pinowe SPK_PLED1) (sprawdź s.1, Nr 14) Podłącz to tego złącza główkowego diodę LED zasilania obudowy i głośnik obudowy . Złącza Serial ATA3 (SATA3_1: sprawdź s.1, Nr 12) (Górny) (SATA3_2: sprawdź s.1, Nr 11) (Dolny) (SATA3_3: sprawdź s.1, Nr 9) (Górny) (SATA3_4: sprawdź s.1, Nr 10) (Dolny) Te cztery złącza SATA3 obsługują kable danych SATA dla wewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s.

• Ścieżki współdzielone przez M2_2 i SATA3_3. Jeżeli którakolwiek z nich jest używana, pozostała zostanie wyłączona. Złącze główkowe wentylatora LED AMD Gniazdo rozszerzenia (4-pinowe USB_7) (sprawdź s.1, Nr 8) To złącze główkowe jest używane do podłączania złącza USB na radiatorze AMD SR3. Złącza główkowe USB 2.0 (9-pinowe USB_3_4) (sprawdź s.1, Nr 16) (9-pinowe USB_5_6) (sprawdź s.1, Nr 17) Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB

2.0 może obsługiwać dwa

Złącza główkowe USB 3.2 Gen1 (19-pinowe USB3_67) (sprawdź s.1, Nr 7) Na tej płycie głównej znajduje się jedno złącze główkowe. Każde złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty. Złącze główkowe audio panelu przedniego (9-pinowe HD_AUDIO1) (sprawdź s.1, Nr 23) To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio. Złącza wentylatora obudowy (4-pinowe CHA_FAN1) (sprawdź s.1, Nr 24) (3-pinowe CHA_FAN2) (sprawdź s.1, Nr 15) Podłącz przewody wentylatora do złączy wentylatora i dopasuj czarny przewód do styku masy.

GND O UT2_RM IC2_RM IC2_LOUT_RET IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SST X+ GND IntA_PB_SST X-IntA_PB_SSR X+IntA_PB_SSR X-VbusVbus Vbus IntA_PA_ SSRX-IntA_PA_ SSRX+ GND IntA_PA_ SSTX-IntA_PA_ SSTX+ GND IntA_PA_ D-IntA_PA_ D+

1. High Denition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo prze-

wód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.

2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio

panelu przedniego, poprzez wykonanie wymienionych poniżej czynności: A. Podłącz Mic_IN (MIC) do MIC2_L. B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L. C. Podłącz uziemienie (GND) do uziemienia (GND). D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC’97. E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek Control i wyreguluj “Głośność nagrywania”.125 Polski X370M Pro4-F Złącze wentylatora CPU (4-pinowe CPU_FAN1) (sprawdź s.1, Nr 2) Ta płyta główna udostępnia 4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planow- ane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3. Złącze zasilania ATX (24-pinowe ATXPWR1) (sprawdź s.1, Nr 6) Ta płyta główna udostępnia 24-pinowe złącze zasilania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13. Złącze zasilania ATX 12V (8-pinowe ATX12V1) (sprawdź s.1, Nr 1) Ta płyta główna udostępnia 8-pinowe złącze zasilania ATX 12 V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5. Złącze główkowe portu szeregowego (9-pinowe COM1) (sprawdź s.1, Nr 19) To złącze główkowe COM1 obsługuje moduł portu szeregowego. Złącze główkowe TPM (17-pinowe TPMS1) (sprawdź s.1, Nr 20) To złącze obsługuje system Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certykaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy.

Polski Złącze główkowe LED RGB (4-pinowe RGB_HEADER1) (sprawdź s.1, Nr 21) Złącze główkowe RGB LED jest używane do podłączenia przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony. *Dalsze instrukcje dotyczące tych dwóch złączy główkowych należy sprawdzić na stronie 39. Adresowalne złącze główkowe LED (3-pinowe ADDR_LED1) (sprawdź s.1, Nr 22) To złącze główkowe LED jest używane do podłączenia adresow- alnego przedłużacza LED, który umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony. *Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 40. Złącze główkowe LED wentylatora AMD (4-pinowe AMD_FAN_LED1) (sprawdź s.1, Nr 5) Złącze główkowe LED wentyla- tora AMD jest używane do podłączenia przedłużacza LED RGB, dostarczonego z radia- torem AMD. Połączenie kablowe umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować kabla LED wentylato- ra w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony. 12V G R B
