РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ X370M Pro4F ASROCK

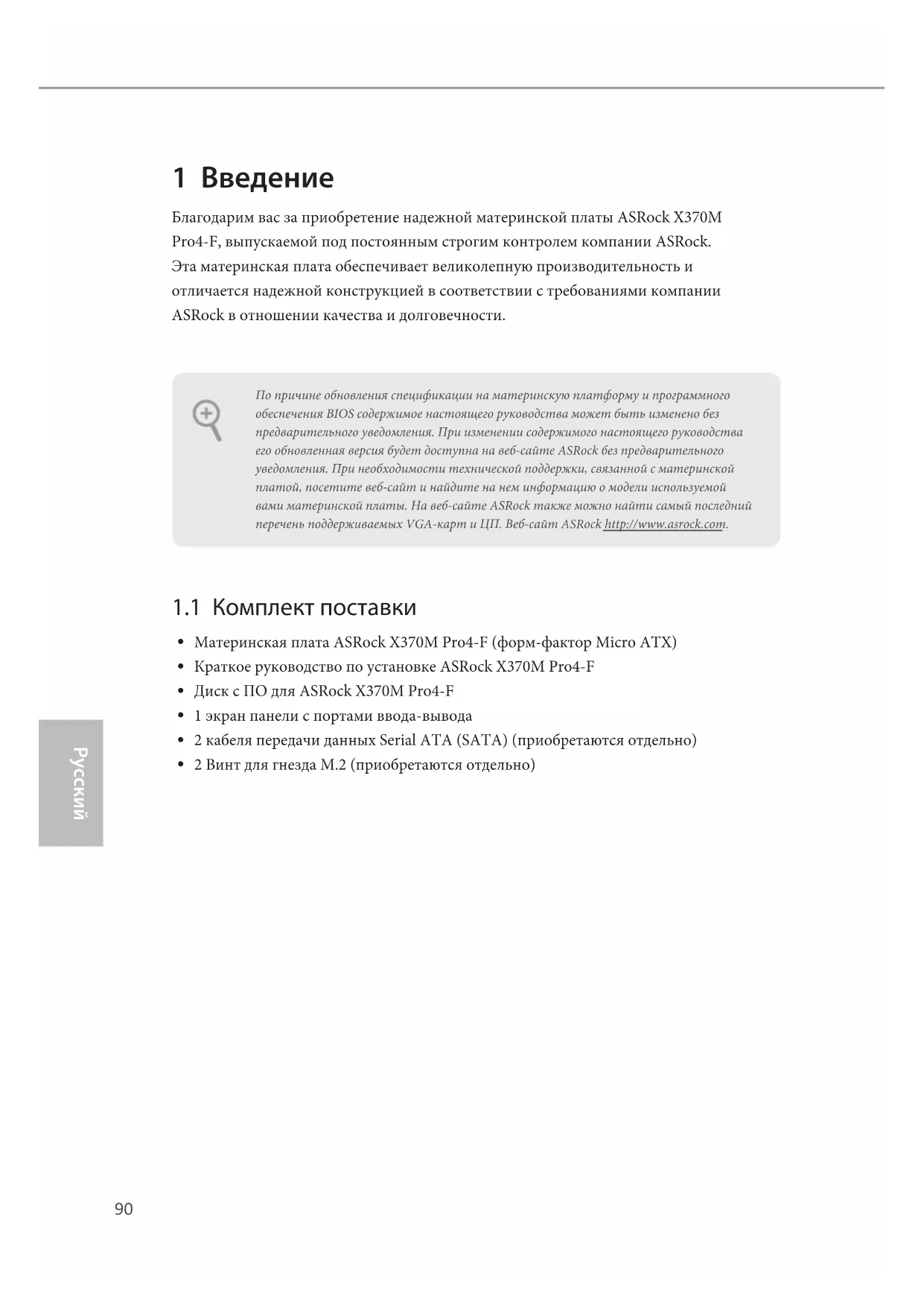

1 Введение Благодарим вас за приобретение надежной материнской платы ASRock X370M Pro4-F, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

Краткое руководство по установке ASRock X370M Pro4-F

Диск с ПО для ASRock X370M Pro4-F

1 экран панели с портами ввода-вывода

2 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

2 Винт для гнезда M.2 (приобретаются отдельно) По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящего руководства может быть изменено без предварительного уведомления. При изменении содержимого настоящего руководства его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.91

1.2 Технические характеристики

Схема на основе твердотельных конденсаторов

Поддерживаются процессоры AMD APU серии A (Bristol Ridge) и ЦП серии Ryzen (Matisse, Picasso, Summit Ridge, Raven Ridge и Pinnacle Ridge) под сокет AM4

Двухканальная память DDR4

Процессоры AMD серии Ryzen (Matisse) поддерживают модули памяти DDR4 3200/2933/2667/2400/2133, ECC, non-ECC и Unbuered*

Процессоры AMD серии Ryzen (Pinnacle Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933 (OC)/2667/2400/2133, ECC, non-ECC и Unbuered*

Процессоры AMD серии Ryzen (Picasso) поддерживают модули памяти DDR4 2933/2667/2400/2133, ECC, non- ECC и Unbuered*

Процессоры AMD серии Ryzen (Summit Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933 (OC)/2667/2400/2133, ECC, non-ECC и Unbuered*

Процессоры AMD серии Ryzen (Raven Ridge) поддерживают модули памяти DDR4 3200+(OC)/2933/2667/2400/2133, non-ECC и Unbuered*

Гибридные процессоры AMD 7

поколения серии А с поддержкой DDR4 2400/2133 non-ECC и Unbuered* *Для процессоров серии Ryzen (Picasso и Raven Ridge) модуль памяти ECC поддерживается только процессорами PRO.

• Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/)

• Сведения о поддержке частоты памяти AMD (не XMP) представлены в таблице на стр. 22. С подробной информацией можно ознакомиться в разделе QVL на веб- сайте ASRock.

Максимальный объем ОЗУ: 64 Гб

Позолоченные (15мкм) контакты слотов DIMM92

1 cлот PCI Express 2.0 x16 (PCIE3:режим x4) Гибридные процессоры AMD 7го поколения серии А

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

Поддержка AMD Quad CrossFireX

Встроенный видеоадаптер AMD Radeon

серии Vega в процессорах APU серии Ryzen*

Встроенный видеоадаптер AMD Radeon

R в процессорах APU серий A* *Фактическая поддержка зависит от процессора

DirectX 12, пиксельные шейдеры 5.0

Общий объем памяти по умолчанию 2 ГБ. Поддерживается максимальный общий объем памяти до 16 ГБ.

• Для максимального общего объема памяти 16 ГБ требуется установить системную память емкостью 32 ГБ.

Три видеовыхода: D-Sub, DVI-D и HDMI

Поддержка работы с тремя мониторами

Поддерживается HDMI 1.4 с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 24 Гц (3840x2160 при 30Гц)

Поддерживается DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/ цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI 1.4 (требуется соответствующий HDMI-монитор)

Поддержка функции HDCP 1.4 через порты DVI-D и HDMI 1.4

Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI 1.493

7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)

Поддержка Premium Blu-ray Audio

Защита от перепадов напряжения в электрической сети

Конденсаторы для аудиосистем ELNA LAN

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических

Поддерживается определение сетевого кабеля

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE Порты ввода-

1 порт PS/2 для мыши

1 порт PS/2 для клавиатуры

2 порта USB 2.0 (с защитой от электростатических

1 Порт USB 3.2 Gen1 тип C (с защитой от электростатических разрядов)

4 портов USB 3.2 Gen1 (с защитой от электростатических

1 порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)

Разъемы HD Audio: линейный вход / фронтальные АС /

4 порта SATA3 со скоростью передачи данных 6,0Гбит/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и «горячего подключения».*

• Общие каналы M2_2, и SATA3_3. Если используется один из этих двух слотов, второй будет отключен.

1 слот Ultra M.2 (M2_1), поддерживает модуль M.2 PCI Express типа 2242/2260/2280 вплоть до Gen3 x4 (32Гбит/с) (с Matisse, Picasso, Summit Ridge, Raven Ridge и Pinnacle Ridge) с ключом М или Gen3 x2 (16Гбит/с) (с процессоры серии А и Athlon APU).** ** Поддерживаются в качестве загрузочных SSD-диски типа NVMe (только M2_1) ** Поддерживается комплект ASRock U.2.

1 слот M.2 (M2_2), поддерживает модуль M.2 SATA3 с ключом М типа 2230/2242/2260/2280 со скоростью передачи данных 6,0Гбит/с94

1 колодка светодиодного индикатора питания и корпусного динамика

1 колодка светодиодной RGB-подсветки

• Поддерживается светодиодная лента (максимум 12В/3А, суммарной мощностью до 36Вт).

1 колодка адресуемой светодиодной подсветки

• Поддерживается светодиодная лента (максимум 5В/3А, суммарной мощностью до 15Вт).

1 колодка для подключения светодиодной подсветки вентилятора AMD.

• Колодка для подключения светодиодной подсветки вентилятора AMD поддерживает светодиодные ленты мощностью не более 36 Ватт (3 А) и длиной до 2,5 м.

1 разъем для вентилятора охлаждения ЦП, 4-контактный

• Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

2 разъема для вентилятора корпуса (1 х 4-контактный, 1 х 3-контактный) ("Умный" регулятор скорости вентилятора)

• Для разъемов CHA_FAN1 автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 разъем питания АТХ, 24-контактный

1 разъем питания 12 В, 8-контактный

1 аудиоразъем для передней панели

1 колодка USB для подключения вентилятора AMD со светодиодной подсветкой

2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)

1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от электростатических разрядов)

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Поддержка технологии «Plug and Play»

Совместимость с управлением энергопотреблением по ACPI 5.1

Поддержка функции JumperFree

Поддерживается SMBIOS 2.3

Регулировка напряжений DRAM95

Датчик температуры процессора / корпуса

Тахометр вентилятора охлаждения процессора /

Тихая работа вентилятора охлаждения процессора /

Управление скоростью вращения вентилятора охлаждения процессора / корпуса

Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore Операционные

Microso® Windows® 10 (64-разрядная) Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

• С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.96

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS (CLRCMOS1) (см. стр. 1, № 18) Замкнута: Сброс настроек CMOS Разомкнута: По умолчанию CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и накидной перемычкой замкните контакты разъема CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку. 2-контактная перемычка97

1.4 Колодки и разъемы, расположенные на системной

(9-контактная, PANEL1) (см. стр. 1, № 13) Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. GND R ESET#P WRBTN#P LED-P LED+ GND

GND PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.98

Колодка светодиодного индикатора питания и динамика корпуса (7-контактная, SPK_PLED1) (см. стр. 1, № 14) Предназначена для подключения светодиодного индикатора питания и динамика корпуса. Разъемы Serial ATA3 (SATA3_1: см. стр. 1, № 12)

(SATA3_2: см. стр. 1, № 11)

(SATA3_3: см. стр. 1, № 9) (Верхний) (SATA3_4: см. стр. 1, № 10)

Эти четыре разъема SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гбит/с.

• Общие каналы M2_2, и SATA3_3. Если используется один из этих двух слотов, второй будет отключен. Колодка USB для подключения вентилятора AMD со светодиодной

(4-контактная, USB_7) (см. стр. 1, № 8) Эта колодка служит для подключения разъема USB на кулере AMD SR3. Колодки USB 2.0 (9-контактов, USB_3_4) (см. стр. 1, № 16) (9-контактная, USB_5_6) (см. стр. 1, № 17) На материнской плате имеется две колодки. Каждая колодка USB 2.0 поддерживает два порта.

Колодки USB 3.2 Gen1 (19-контактная, USB3_67) (см. стр. 1, № 7) На материнской плате имеется одна колодка. Каждая колодка USB 3.2 Gen1 поддерживает два

Аудиоколодка передней

(9-контактов, HD_AUDIO1) (см. стр. 1, № 23) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. Разъемы вентиляторов

(4-контакта, CHA_FAN1) (см. стр. 1, № 24) (3 контактов, CHA_FAN2) (см. стр. 1, № 15) Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

GND O UT2_RM IC2_RM IC2_LOUT_RET IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SST X+ GND IntA_PB_SST X-IntA_PB_SSR X+IntA_PB_SSR X-VbusVbus Vbus IntA_PA_ SSRX-IntA_PA_ SSRX+ GND IntA_PA_ SSTX-IntA_PA_ SSTX+ GND IntA_PA_ D-IntA_PA_ D+

1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,

но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не нужно. E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).100

(4-контакта, CPU_FAN1) (см. стр.1, № 2) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ (24-контакта, ATXPWR1) (см. стр. 1, № 6) Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8-контактов, ATX12V1) (см. стр. 1, № 1) Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

последовательного порта (9-контактная, COM1) (см. стр. 1, № 19) Колодка COM1 поддерживает подключение модуля последовательного порта. Колодка ТРМ (17-контактов, TPMS1) (см. стр. 1, № 20) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность

X370M Pro4-F Колодка светодиодной RGB-подсветки (4-контактная, RGB_HEADER1) (См. стр.1, № 21) Колодка светодиодной RGB-подсветки служит для подключения удлинительного кабеля светодиодной RGB- подсветки, которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель светодиодной RGB- подсветки с нарушением полярности, так как это может привести к его повреждению.

• Дополнительные сведения об использовании этих двух колодок см. на стр.39. колодка адресуемой светодиодной подсветки (3-контактная, ADDR_LED1) (см. стр. 1, № 22) Эта колодка служит для подключения удлинительного

светодиодной подсветки, которая позволяет реализовать различные световые эффекты.

Категорически запрещается подключать кабель адресуемой светодиодной подсветки с нарушением полярности, так как это может привести к его повреждению.

• Дополнительные сведения об использовании этой колодки см. на стр.40. 12V G R B

Колодка для подключения светодиодной подсветки вентилятора AMD. (4-контактная, AMD_FAN_LED1) (См. стр.1, № 5) Колодка для подключения светодиодной подсветки вентилятора AMD служит для подключения удлинительного кабеля светодиодной RGB-подсветки, который поставляется с кулером AMD. Подключив этот кабель, можно различные световые эффекты.
