MANUALE UTENTE X370M Pro4F ASROCK

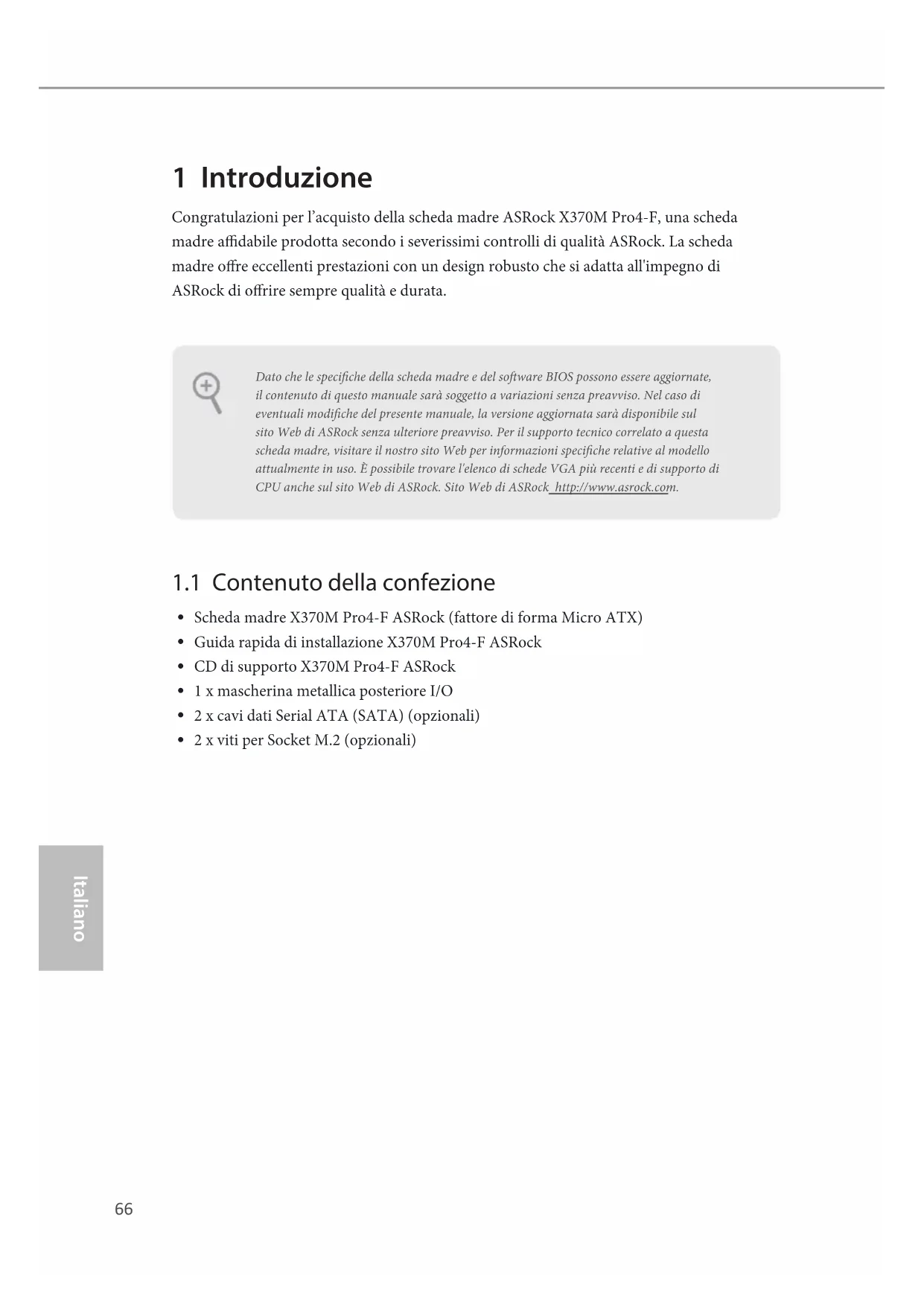

Italiano 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock X370M Pro4-F, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

Scheda madre X370M Pro4-F ASRock (fattore di forma Micro ATX)

Guida rapida di installazione X370M Pro4-F ASRock

CD di supporto X370M Pro4-F ASRock

2 x cavi dati Serial ATA (SATA) (opzionali)

2 x viti per Socket M.2 (opzionali) Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questo manuale sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.67 Italiano X370M Pro4-F

Fattore di forma Micro ATX

Design condensatore solido CPU

• Per le CPU serie Ryzen (Picasso e Raven Ridge), è supportata solo la memoria ECC senza CPU PRO.

• Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

• Fare riferimento a pagina 22 per la tabella delle frequenze di memoria AMD non-XMP supportate. Per altri dettagli, fare riferi- mento a QVL sul sito ASRock.

Capacità max. della memoria di sistema: 64GB

1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x16)*

1 x Alloggio PCI Express 2.0 x16 (PCIE3:modalità x4) APU serie AMD 7

1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x8)*

1 x Alloggio PCI Express 2.0 x16 (PCIE3:modalità x4) CPU serie AMD Ryzen (Picasso, Raven Ridge)

1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x8)*

1 x Alloggio PCI Express 2.0 x16 (PCIE3:modalità x4) CPU serie AMD Athlon

1 x Alloggio PCI Express 3.0 x16 (PCIE2:modalità x4)*

1 x Alloggio PCI Express 2.0 x16 (PCIE3:modalità x4)

• Supporto di SSD NVMe come disco d’avvio

serie Vega integrata nelle APU serie Ryzen*

serie R in APU serie A*

• Il supporto eettivo può variare in base alla CPU

• La memoria condivisa massima di 16GB richiede che sia installata una memoria di sistema da 32GB.

Tre opzioni di output graco: D-Sub, DVI-D e HDMI

Supporto di tre monitor

Supporta HDMI 1.4 con risoluzione massima no a 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI 1.4 (è necessario un monitor compatibile HDMI)

Supporto di HDCP 1.4 con le porte DVI-D e HDMI 1.4

Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI 1.469 Italiano X370M Pro4-F Audio

Supporta protezione da sovratensione

Supporta protezione da fulmini/scariche elettrostatiche

Supporto del rilevamento cavo LAN

1 x porta tastiera PS/2

2 x porte USB 2.0 (supporto protezione da scariche elettrostat- iche)

1 x Porta USB 3.2 Gen1 di tipo C (supporta protezione da scariche elettrostatiche)

4 x porte USB 3.2 Gen1 (supporto protezione da scariche elet- trostatiche)

Connettori audio HD: Ingresso linea / altoparlante frontale / microfono Archiviazione

• M2_2, e SATA3_3 condividono le corsie. Se uno di essi è utiliz- zato, l'altro sarà disabilitato.

1 x connettore porta COM

1 x connettore LED alimentazione e altoparlante

1 x collettore LED RGB

• Supporto totale di no a 12V/3A, 36W strip LED

1 x Header LED indirizzabile

• Supporto totale di no a 5V/3A, 15W strip LED

1 x Collettore LED ventola AMD

• Il collettore LED ventola AMD supporta strisce LED con un carico massimo di 3A (36W) e di lunghezza massima di 2,5 m.

1 x connettore ventola CPU (4-pin)

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

2 x connettori ventola chassis (1 x 4 pin, 1 x 3 pin) (Controllo intelligente della velocità della ventola)

• CHA_FAN1 sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

1 x connettore alimentazione ATX 24 pin

1 x connettore alimentazione 12 V 8-pin

1 x connettore audio pannello frontale

1 x collettore USB AMD LED FAN

2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)

1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche) Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue

Eventi di riattivazione conformi a ACPI 5.1

Supporto di SMBIOS 2.3

Regolazione variabile tensione DRAM Hardware Monitor

Tachimetro ventola CPU/telaio

Ventola silenziosa CPU/telaio

Ventola CPU/telaio con controllo di varie velocità

Monitoraggio tensione: +12 V, +5 V, +3,3 V, Vcore

ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclock- ing o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.72 Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper per azzerare la CMOS (CLRCMOS1) (vedere pag. 1, n. 18) Cortocircuitato: Azzerare la CMOS Aperto: Predenito CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare i di CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il cappuccio jumper prima di cancellare la CMOS. Jumper a 2 pin73 Italiano X370M Pro4-F

1.4 Header e connettori su scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 13) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. GND R ES ET#P WR BT N#P LE D-P LE D+ GND H DL ED -H DL ED +

GND PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile cong- urare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di re- set per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente.74 Italiano Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 14) Collegare i LED alimentazione e l’altoparlante a questo connet-l’altoparlante a questo connet-a questo connet- tore. Connettori Serial ATA3 (SATA3_1: vedere pag. 1, n. 12) (Superiore) (SATA3_2: vedere pag. 1, n. 11) (Inferiore) (SATA3_3: vedere pag. 1, n. 9) (Superiore) (SATA3_4: vedere pag. 1, n. 10) (Inferiore) Questi quattro connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s.

• M2_2, e SATA3_3 condividono le corsie. Se uno di essi è utilizzato, l'altro sarà disabilitato. Collettore USB AMD LED FAN (USB_7 a 4 pin) (vedere pag. 1, n. 8) Questo collettore viene utilizzato per il collegamento del connettore USB sul dissipatore di calore AMD SR3. Header USB 2.0 (USB_3_4 a 9 pin) (vedere pag. 1, n. 16) (USB_5_6 a 9 pin) (vedere pag. 1, n. 17) Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

Header USB 3.2 Gen1 (USB3_67 a 19 pin) (vedere pag. 1, n. 7) Su questa scheda madre c’è un connettore. Ciascun header USB

3.2 Gen1 può supportare due

porte. Header audio pannello anteriore (HD_AUDIO1 a 9 pin) (vedere pag. 1, n. 23) Questo header serve a collegare i dispositivi audio al pannello audio anteriore. Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 24) (CHA_FAN2 a 3 pin) (vedere pag. 1, n. 15) Collegare i cavi della ventola ai connettori della ventola e far corrispondere il lo nero al pin di terra.

GND O UT2_RM IC2_RM IC2_LOUT_RET IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SST X+ GND IntA_PB_SST X-IntA_PB_SSR X+IntA_PB_SSR X-VbusVbus Vbus IntA_PA_ SSRX-IntA_PA_ SSRX+ GND IntA_PA_ SSTX-IntA_PA_ SSTX+ GND IntA_PA_ D-IntA_PA_ D+

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore

seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.76 Italiano Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 2) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 6) Questa scheda madre è dotata di un connettore di alimentazi- one ATX a 24 pin. Per utiliz- zare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13. Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utiliz- zare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5. Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 19) Questo header COM1 supporta un modulo di porta seriale. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 20) Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.

Italiano X370M Pro4-F Collettore LED RGB (RGB_HEADER1 a 4 pin) (vedere pag. 1, n. 21) Il collettore LED RGB viene utiliz- zato per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari eetti di illumi- nazione a LED. Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi. *Fare riferimento a pagina 39 per ulteriori istruzioni su questi due connettori. Header LED indirizzabile (ADDR_LED1 a 3 pin) (vedere pag. 1, n. 22) Questo header serve a collegare il cavo di estensione del LED indir- izzabile che consente di scegliere tra vari eetti luce LED. Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe danneg- giarsi.

• Fare riferimento a pagina 40 per ulteriori istruzioni su questa basetta. Collettore LED AMD FAN (AMD_FAN_LED1 a 4 pin) (vedere pag. 1, n.5) Il collettore LED AMD FAN viene utilizzato per collegare la prolunga LED RGB in dotazione con dissipatore di calore AMD. Il collegamento del cavo consente agli utenti di selezionare tra vari eetti di illuminazione a LED. Attenzione: Non installare il cavo LED FAN in senso errato; in caso contrario, il cavo potrebbe danneggiarsi. 12V G R B
