INSTRUKCJA OBSŁUGI DesignMax DM5SE BOSE

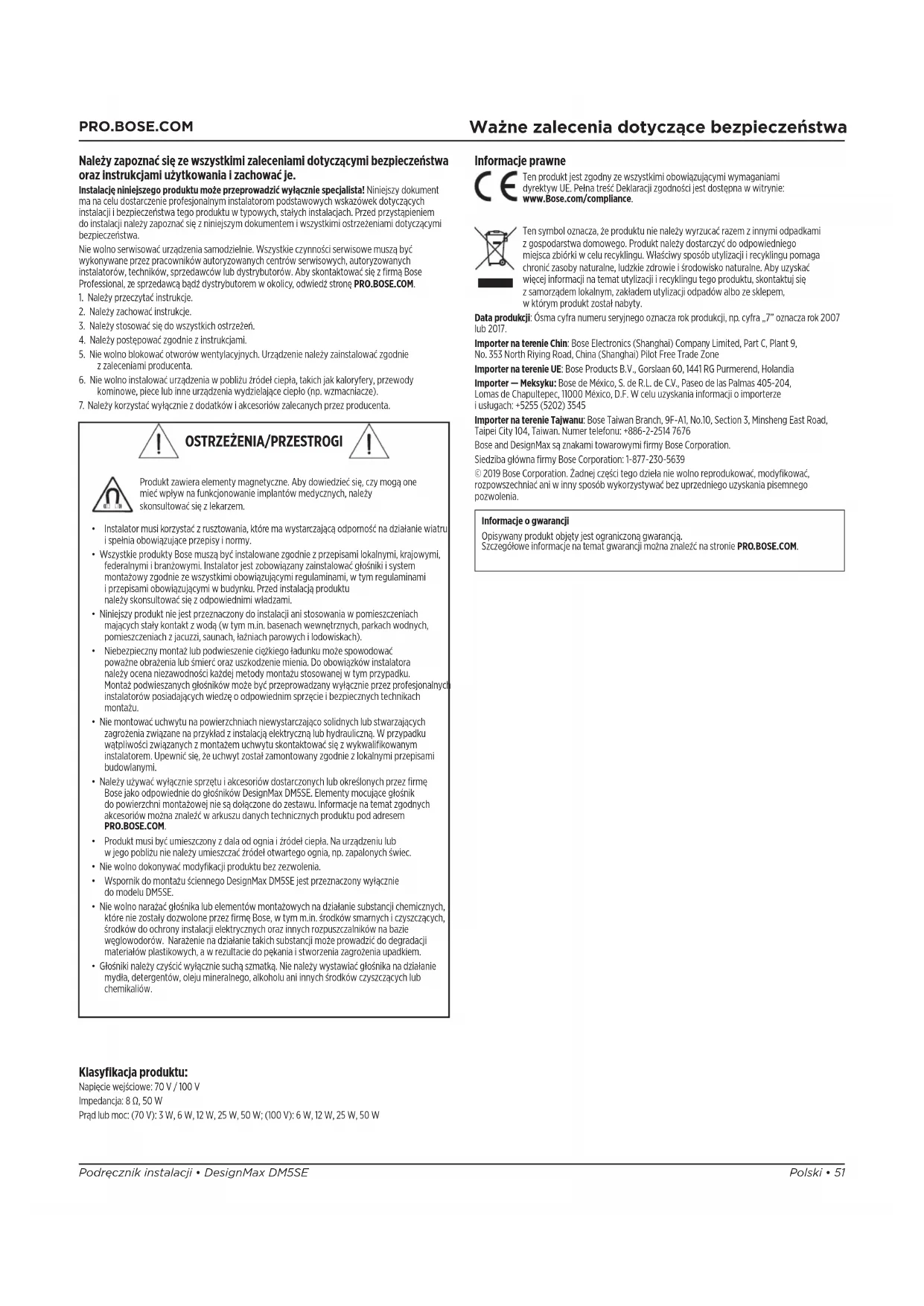

Polski • 51 Ważne zalecenia dotyczące bezpieczeństwa Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania izachować je. Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek dotyczących instalacji ibezpieczeństwa tego produktu wtypowych, stałych instalacjach. Przed przystąpieniem do instalacji należy zapoznać się zniniejszym dokumentem iwszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa.Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą Bose Professional, zesprzedawcą bądź dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM. 1. Należy przeczytać instrukcje.2. Należy zachować instrukcje.3. Należy stosować się do wszystkich ostrzeżeń.4. Należy postępować zgodnie zinstrukcjami.5. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie zzaleceniami producenta.6. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody kominowe, piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze). 7. Należy korzystać wyłącznie zdodatków iakcesoriów zalecanych przez producenta.

OSTRZEŻENIA/PRZESTROGI

Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one miećwpływ nafunkcjonowanie implantów medycznych, należy skonsultowaćsięzlekarzem.

• Instalator musi korzystać zrusztowania, które ma wystarczającą odporność nadziałanie wiatru ispełnia obowiązujące przepisy inormy.• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi, krajowymi, federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki isystem montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami iprzepisami obowiązującymi wbudynku. Przed instalacją produktu należy skonsultować się zodpowiednimi władzami.• Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach zjacuzzi, saunach, łaźniach parowych ilodowiskach).
• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena niezawodności każdej metody montażu stosowanej wtymprzypadku. Montaż podwieszanych głośników może być przeprowadzany wyłącznie przez profesjonalnych instalatorów posiadających wiedzę oodpowiednim sprzęcie ibezpiecznychtechnikach montażu.• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Wprzypadku wątpliwości związanych zmontażem uchwytu skontaktować się zwykwalifikowanym instalatorem. Upewnić się, żeuchwyt został zamontowany zgodnie zlokalnymi przepisami budowlanymi.• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubokreślonych przez firmę Bose jakoodpowiednie dogłośników DesignMax DM5SE. Elementy mocujące głośnik dopowierzchni montażowej nie są dołączone do zestawu. Informacje natemat zgodnych akcesoriów można znaleźć warkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.
• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub wjego pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świec.• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Wspornik do montażu ściennego DesignMax DM5SE jest przeznaczony wyłącznie do modelu DM5SE.• Nie wolno narażać głośnika lubelementów montażowych nadziałanie substancji chemicznych, które niezostały dozwolone przez firmę Bose, wtym m.in. środków smarnychiczyszczących, środków doochrony instalacji elektrycznych orazinnych rozpuszczalników nabazie węglowodorów. Narażenie nadziałanie takich substancji możeprowadzić dodegradacji materiałów plastikowych, awrezultacie dopękania istworzenia zagrożenia upadkiem.• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika nadziałanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków czyszczących lub chemikaliów. Klasyfikacja produktu: Napięcie wejściowe: 70V / 100VImpedancja: 8 50 WPrąd lub moc: (70V): 3W, 6W, 12W, 25W, 50W; (100V): 6W, 12W, 25W, 50W Informacje prawne Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami dyrektywUE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejscazbiórki w celu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić zasoby naturalne, ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcejinformacji na temat utylizacji irecyklingu tego produktu, skontaktuj się zsamorządemlokalnym, zakładem utylizacji odpadów albo ze sklepem, wktórymprodukt został nabyty. Data produkcji: Ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017. Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade ZoneImporter na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia Importer — Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach: +5255 (5202) 3545Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676Bose and DesignMax są znakami towarowymi firmy Bose Corporation.Siedziba główna firmy Bose Corporation: 1-877-230-5639© 2019 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować, rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.Informacje ogwarancjiOpisywany produkt objęty jest ograniczoną gwarancją. Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.52 • Polski DesignMax DM5SE • Podręcznik instalacji

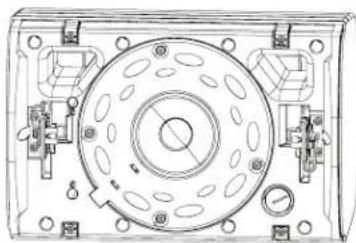

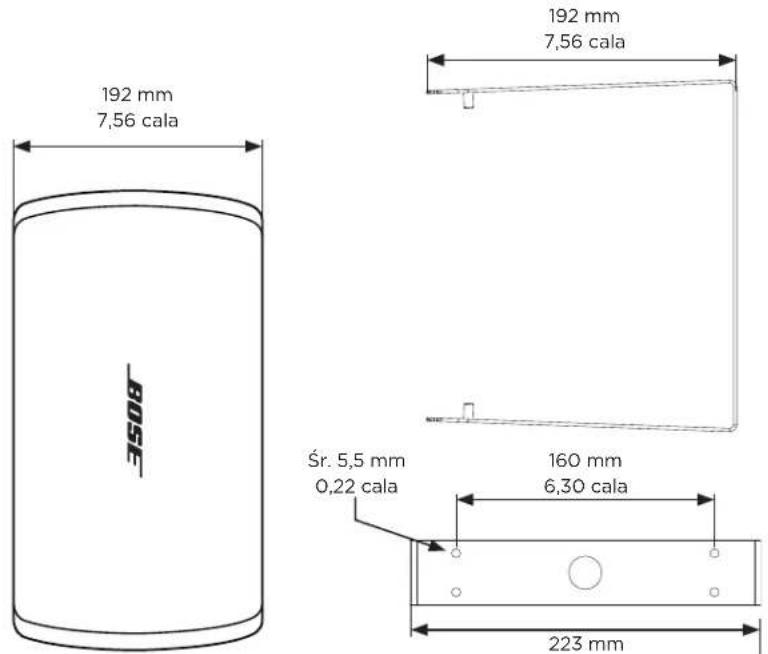

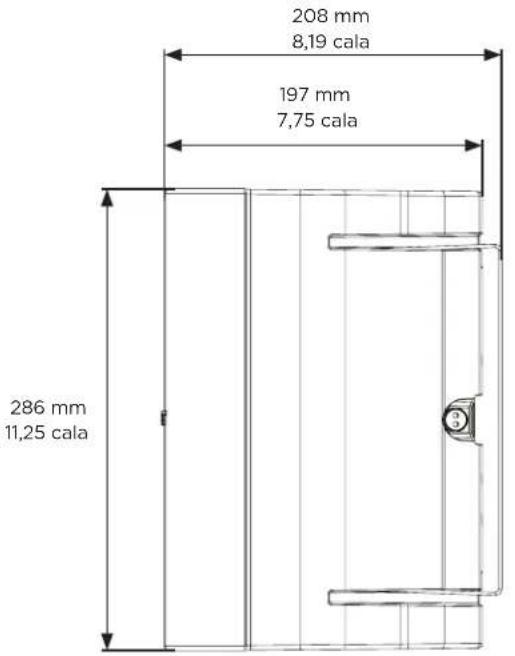

Omówienie Zawartość opakowania Wymiary produktu × 2 × 2 × 2 × 2 223 mm 8,78 cala 160 mm 6,30 cala 192 mm 7,56 cala 192 mm 7,56 cala 197 mm 7,75 cala 208 mm 8,19 cala 286 mm 11,25 cala Dane techniczne Dodatkowe dane techniczne można znaleźć warkuszu danych technicznych DesignMax DM5SE na stronie PRO.BOSE.COM. Fizyczne Wymiary produktu Wysokość: 286 mm (11,25 cala) Szerokość: 192 mm (7,56 cala) Głębokość: 197 mm (7,75 cala) Waga netto — głośnik zosłoną iwspornikiem (pojedynczy) 4,75 kg (10,5 funta) Waga przesyłki (para) 11,43 kg (25,2 funta) Ważne informacje dotyczące instalacji Instalator jest zobowiązany zainstalować głośniki isystem montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami iprzepisami obowiązującymi wbudynku. Przed instalacją produktu należy skonsultować się zodpowiednimi władzami. Odpowiedzialność zabezpieczeństwo instalacji głośników spoczywa nainstalatorze. Nieprawidłowe zamontowanie głośnika może spowodować uszkodzenie urządzenia, obrażenia ciała lub śmierć. Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach zjacuzzi, saunach, łaźniach parowych ilodowiskach). Elementy mocujące głośnik dopowierzchni montażowej nie są dołączone dozestawu. Przed zainstalowaniem głośnika należy skonsultować się ze specjalistą budowlanym wcelu uzyskania informacji na temat odpowiednich elementów montażowych. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie zzaleceniami producenta. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody kominowe, piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze). Niemontować napowierzchniach niewystarczająco solidnych lub stwarzających zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Wprzypadku wątpliwości związanych zmontażem uchwytu skontaktować się zwykwalifikowanym instalatorem. Upewnić się,żeuchwyt został zamontowany zgodnie zlokalnymi przepisami budowlanymi. Nie wolno narażać głośnika lubelementów montażowych nadziałanie substancji chemicznych, które niezostały dozwolone przez firmę Bose, wtym m.in. środków smarnych iczyszczących, środków doochrony instalacji elektrycznych orazinnych rozpuszczalników nabazie węglowodorów. Narażenie nadziałanie takich substancji może prowadzić dodegradacji materiałów plastikowych, awrezultacie dopękania istworzenia zagrożenia upadkiem. Śr. 5,5 mm 0,22 calaPolski • 53Podręcznik instalacji • DesignMax DM5SE

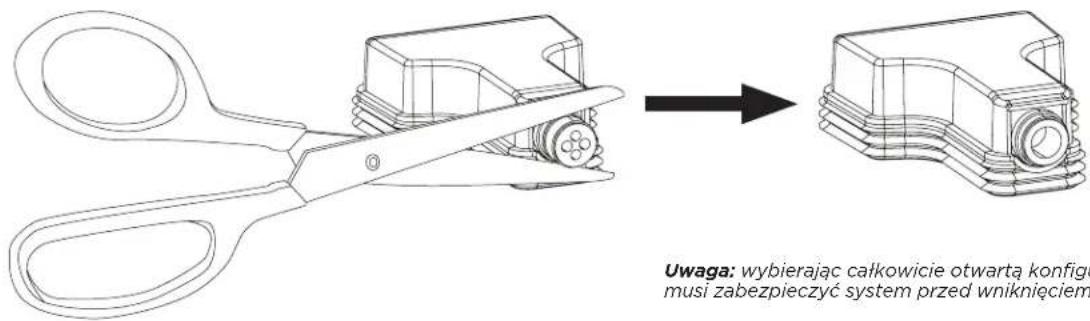

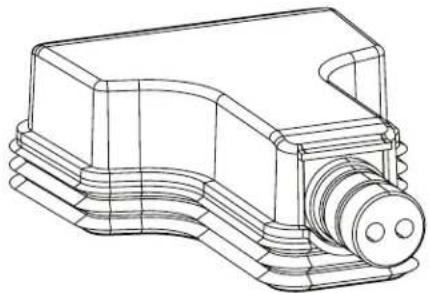

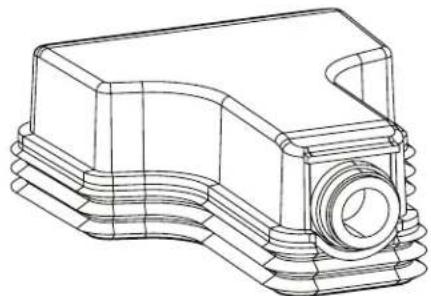

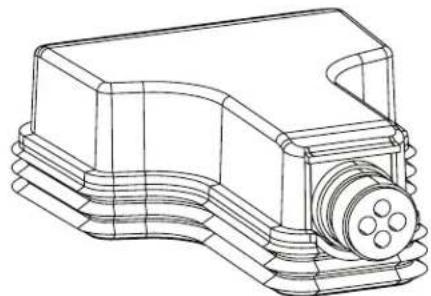

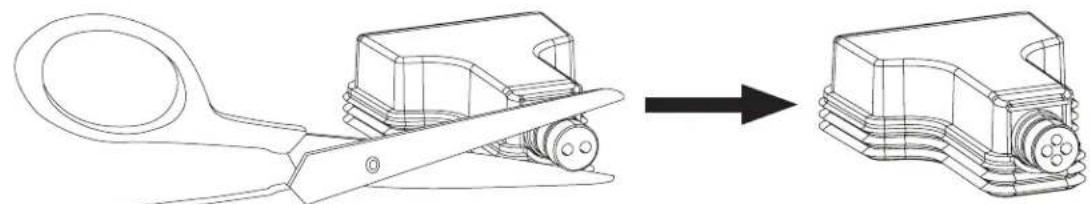

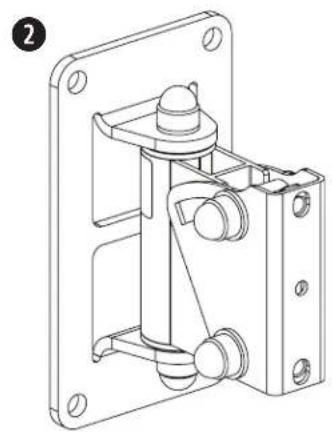

Konfiguracja Opcje montażu Opcje montażu iakcesoria q Wspornik montażowy (w zestawie) w MBPWR-50 wspornik obrotowo-przechylny (opcjonalny) q w Przygotowanie osłony chroniącej przed działaniem warunków atmosferycznych Osłona chroniąca przed działaniem warunków atmosferycznych jest przystosowana do trzech rożnych konfiguracji okablowania (patrz powyżej). Aby zmienić konfigurację osłony wejść i dopasować ją do pożądanego układu, odetnij końcówkę zgodnie z dziurkowaniem. Uwaga: jeśli urządzenie jest używane tylko w pomieszczeniach, nie trzeba stosować osłony wejść. Jedno wejścieWejście i wyjście Całkowicie otwartaUwaga: wybierając całkowicie otwartą konfigurację gumowej rurki, instalator musi zabezpieczyć system przed wniknięciem wody do złączaEuroblock.Uwaga: instalując głośnik z gumową rurką skierowaną do góry, instalator musi zabezpieczyć system przed wniknięciem wody do złącza Euroblock.54 • Polski DesignMax DM5SE • Podręcznik instalacji

Konfiguracja 70V / 100V 8 Ω Uwaga: głośnik nie jest przeznaczony do użytku ze sztywnym kanałem kablowym. Głośnik może być podłączany wyłącznie do elastycznego kanałukablowego lub okablowania.

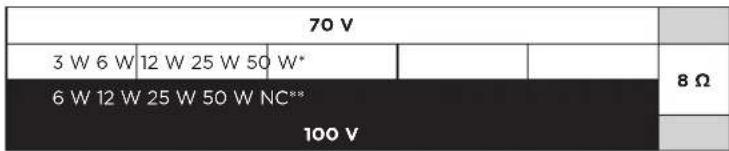

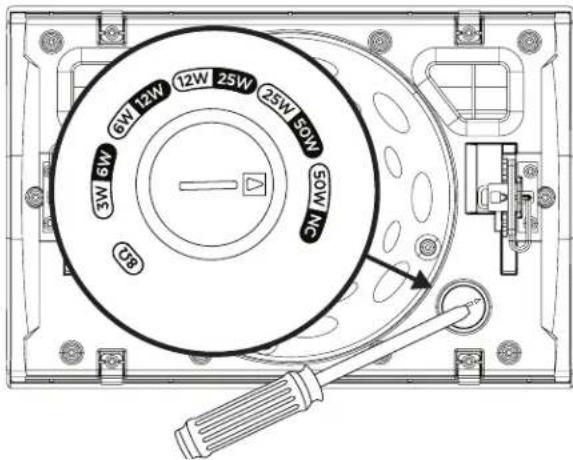

Ustawienia głośnika 70V 3W 6W 12W 25W 50W* 8 Ω 6W 12W 25W 50W NC** 100V ** NC brak połączenia (nie używać)* Ustawienia fabryczne Ustawienie gwintownika transformatora Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu. Okablowanie głośnika Grubość przewodu Do montażu głośnika DesignMax DM5SE należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm

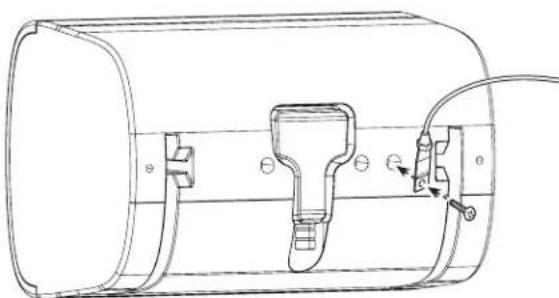

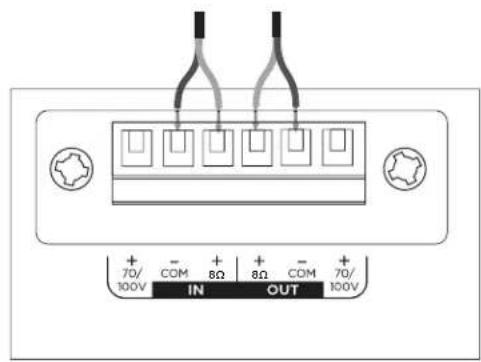

Schematy połączeń Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków. Korzystanie zkabla zabezpieczającego Niektóre regionalne przepisy budowlane wymagają zastosowania dodatkowej metody zabezpieczania głośników wcelu zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu muszą być zgodne zlokalnymi normami iprzepisami budowlanymi. Kabel bezpieczeństwa można przymocować do głośnika za pomocą wkładki gwintowanej znajdującej się ztyłu obudowy. Wkładka jest przystosowana do wkrętów o rozmiarze M6 (brakw zestawie) o głębokości 15 milimetrów (0,59 cala).Polski • 55Podręcznik instalacji • DesignMax DM5SE

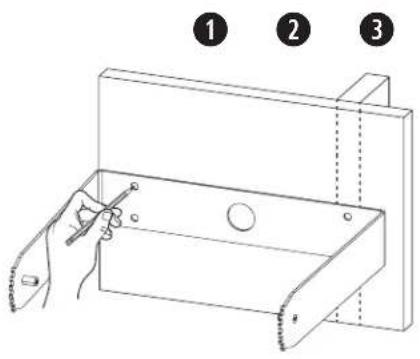

Konfiguracja Orientacja głośnika Wybrać ustawienie głośnika, które najlepiej pasuje do danej instalacji. q Poziomo w Pionowo q w Montaż wspornika Uwaga: wmiejscu montażu co najmniej jeden punkt mocowania wspornika montażowego musi być przymocowany do konstrukcji nośnej. Punkty mocowania, które nie są przymocowane do konstrukcji nośnej, muszą zostać zabezpieczone przy użyciu odpowiednich śrub inakrętek do montażu. Wybrane mocowania muszą być zgodne ze wszystkimi lokalnymi przepisami budowlanymi. Uwaga: wybrać odpowiednie mocowania, które utrzymają masę głośnika (4,75 kg).1. Zaznaczyć otwory do wywiercenia.2. Wywiercić wścianie cztery otwory (o wielkości odpowiedniej do zamocowania).

3. Przymocować wspornik do ściany za pomocą czterech śrub (brak wzestawie). Uwaga: użyć wkrętów orozmiarze M5 lub 10.

q w e Podłączanie okablowania do złącza 1. Poprowadzić przewody przez środkowy otwór wspornika.2. Wymontować złącze zgłośnika.3. W przypadku instalacji zewnętrznych przeprowadzić przewody przez otwór na dole osłony wejść. Więcej informacji znajduje się na stronie 53, w sekcji Przygotowanie osłony chroniącej przed działaniem warunków atmosferycznych.4. Podłączyć przewody do złącza. Informacje na temat okablowania można znaleźć wsekcji Podłączanie okablowania do głośnika na stronie 54. q e Uwaga: montaż wpobliżu powierzchni służących do gotowania, gdzie głośnik może być bezpośrednio wystawiony na działanie olejów, np. wkomercyjnych punktach przygotowywania posiłków, może obniżyć wydajność lub funkcjonalność głośnika.56 • Polski DesignMax DM5SE • Podręcznik instalacji

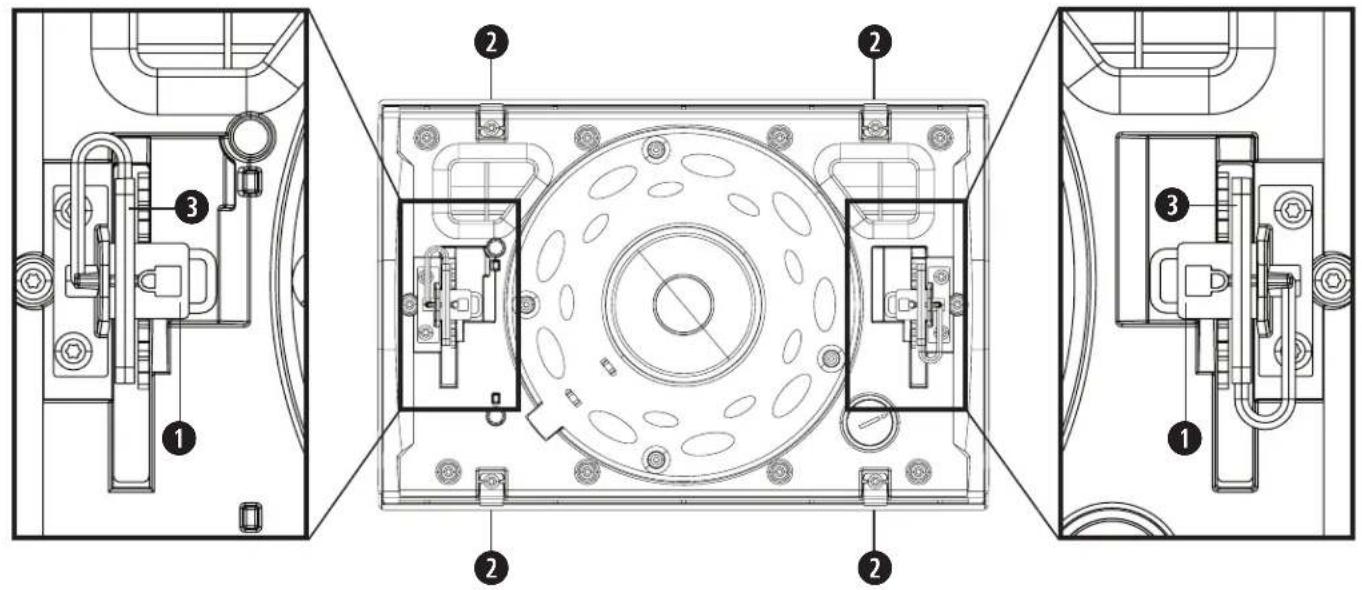

Instalacja Ważne informacje dotyczące montażu q Płytki blokujące we wsporniku: służą do blokowania ustawienia kąta nachylenia głośnika. w Płytki zwalniające w osłonie: służą do mocowania osłony do głośnika. e Widełki blokujące: służą do mocowania głośnika do wspornika montażowego. r Oznaczenia kątów (na wsporniku): służą do określania żądanego położenia kątów. q q

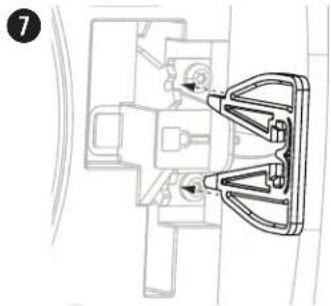

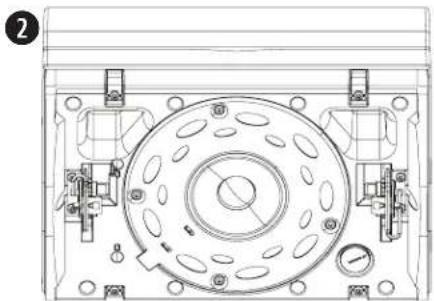

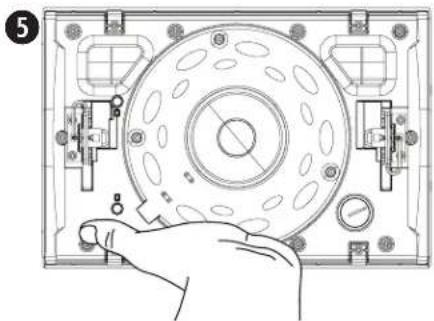

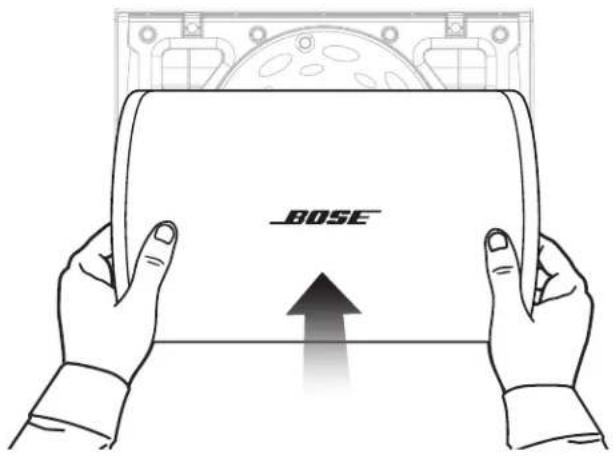

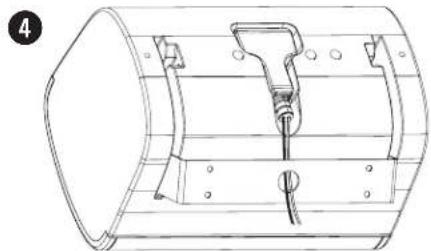

Montaż głośnika OSTRZEŻENIE: nieprzestrzeganie poniższych instrukcji może skutkować nieprawidłowym zamontowaniem głośnika i jego upadkiem. 1. Wyjąć widełki blokujące zpłytek blokujących. Uważać, by nie wyjąć mocowania widełek blokujących z głośnika.2. Przymocować głośnik do wspornika. Ustawić głośnik pod kątem 45°, anastępnie zablokować płytki.3. Podłączyć złącze przewodowe do głośnika.4. Wprzypadku instalacji zewnętrznych umieścić osłonę chroniącą przed działaniem warunków atmosferycznych nad złączem idocisnąć ją do głośnika, by powstało szczelne połączenie. Więcej informacji znajduje się na stronie 53, wsekcji Przygotowanie osłony chroniącej przeddziałaniemwarunków atmosferycznych.5. Odblokować płytki iustawić głośnik pod żądanym kątem. Podczas regulacji kąta ustawienia głośnika należy dopilnować, bygłośnik był odpowiednio podparty. Uwaga: kąt ustawienia głośnika można ustawićna 0°, 15°, 30° lub 45°.6. Zablokować płytki.7. Wcisnąć widełki blokujące do płytek blokujących, by widełki zablokowały sięwokółpłytek.Polski • 57Podręcznik instalacji • DesignMax DM5SE

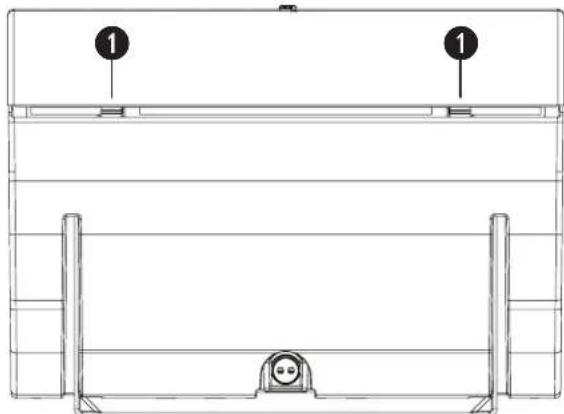

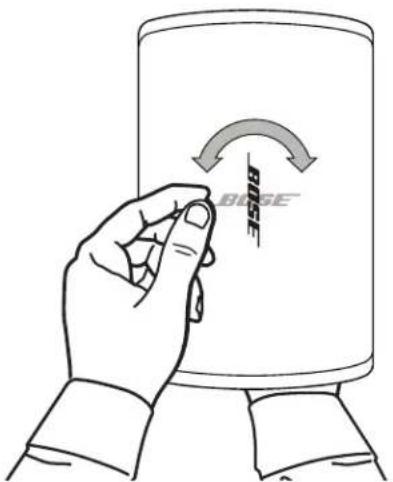

Instalacja Demontaż osłony Po obu stronach osłony znajdują się małe otwory (1). Po stronie głośnika zmiejscami na uchwyt wprowadzić małe, płaskie narzędzie do środka osłony, byodblokować płytki zwalniające. Odczepić osłonę od głośnika. q q Informacje dotyczące bezpieczeństwa izgodności Głośnik Bose DesignMax DM5SE przeszedł testy ijestzgodny znastępującymi specyfikacjami izastosowaniami: Zgodność znormami ANSI/UL 1480A-2016, Głośniki do bezpiecznego użytku komercyjnego ispecjalistycznego Do zastosowań ogólnych – kategoria UL UEAY, numer pliku S5591, numer kontrolny 3N89 Głośnik DesignMax DM5SE nadaje się do użytku zewnętrznego w wilgotnym środowisku Głośniki nadająsię doinstalacji przyużyciu okablowania klasy 1, klasy 2lub klasy 3zgodnie znormą NFPA 70, National Electric Code, 2017, art. 640 Głośnik DesignMax DM5SE został zaprojektowany zgodnie zwymaganiami określonymi wnastępujących europejskich przepisach dotyczących systemów łączonych: testy zgodne znormą IEC60268-5, 2007. Dostosowywanie logo Można obrócić logo Bose, aby dopasować je do orientacji głośnika. Jedną ręką nacisnąć przycisk ztyłu kratki. Obrócić logo drugą ręką. Logo można obracać wprawo lub wlewo.Uwaga: nie dociskać przycisku do środka, jeśli logo ma pozostać zamontowane. Mocowanie osłony głośnika Umieścić osłonę zprzodu głośnika idocisnąć ją do zablokowania wodpowiednim położeniu.DesignMax DM5SE
