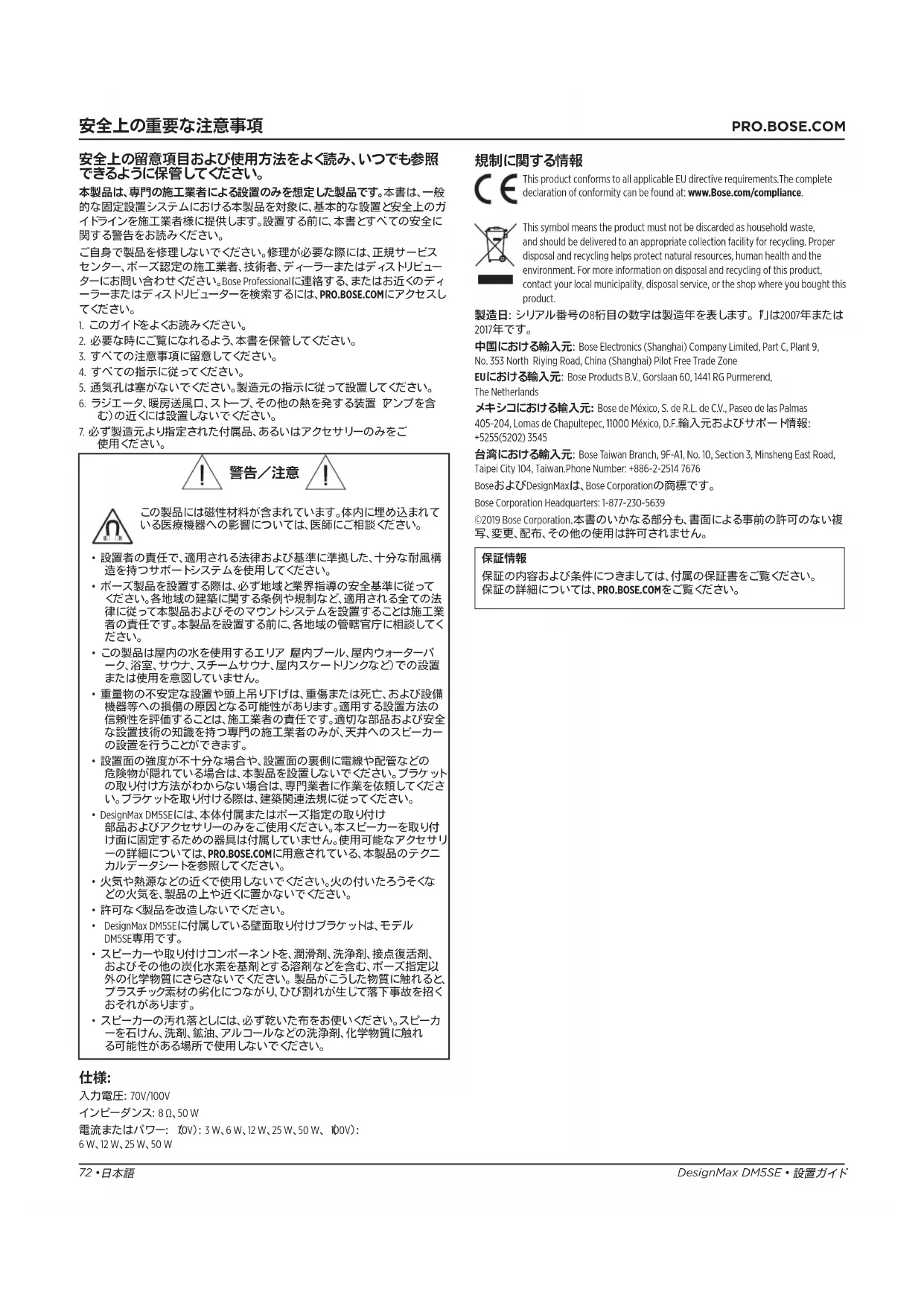

安全上の重要な注意事項 安全上の留意項目および使用方法をよく読み、いつでも参照 できるように保管してください。 本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般 的な固定設置システムにおける本製品を対象に、基本的な設置と安全上のガ イドラインを施工業者様に提供します。設置する前に、本書とすべての安全に 関する警告をお読みください。 ご自身で製品を修理しないでください。修理が必要な際には、正規サービス センター、ボーズ認定の施工業者、技術者、ディーラーまたはディストリビュー ターにお問い合わせください。Bose Professionalに連絡する、またはお近くのディ

ーラーまたはディストリビューターを検索するには、PRO.BOSE.COMにアクセスし

2. 必要な時にご覧になれるよう、本書を保管してください。

3. すべての注意事項に留意してください。

5. 通気孔は塞がないでください。製造元の指示に従って設置してください。

6. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含

7. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご

この製品には磁性材料が含まれています。体内に埋め込まれて いる医療機器への影響については、医師にご相談ください。

• 設置者の責任で、適用される法律および基準に準拠した、十分な耐風構 造を持つサポートシステムを使用してください。

• ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従って ください。各地域の建築に関する条例や規制など、適用される全ての法 律に従って本製品およびそのマウントシステムを設置することは施工業 者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してく

• この製品は屋内の水を使用するエリア（屋内プール、屋内ウォーターパ ーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）での設置 または使用を意図していません。

• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備 機器等への損傷の原因となる可能性があります。適用する設置方法の 信頼性を評価することは、施工業者の責任です。適切な部品および安全 な設置技術の知識を持つ専門の施工業者のみが、天井へのスピーカー の設置を行うことができます。

• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの 危険物が隠れている場合は、本製品を設置しないでください。ブラケット の取り付け方法がわからない場合は、専門業者に作業を依頼してくださ い。ブラケットを取り付ける際は、建築関連法規に従ってください。

• DesignMax DM5SEには、本体付属またはボーズ指定の取り付け 部品およびアクセサリーのみをご使用ください。本スピーカーを取り付 け面に固定するための器具は付属していません。使用可能なアクセサリ

ーの詳細については、PRO.BOSE.COMに用意されている、本製品のテクニ

• 火気や熱源などの近くで使用しないでください。火の付いたろうそくな どの火気を、製品の上や近くに置かないでください。

• DesignMax DM5SEに付属している壁面取り付けブラケットは、モデル DM5SE専用です。

• スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、 およびその他の炭化水素を基剤とする溶剤などを含む、ボーズ指定以 外の化学物質にさらさないでください。 製品がこうした物質に触れると、 プラスチック素材の劣化につながり、ひび割れが生じて落下事故を招く

• スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカ ーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れ る可能性がある場所で使用しないでください。

入力電圧: 70V/100V インピーダンス: 8 Ω、50 W 電流またはパワー: （70V）: 3 W、6 W、12 W、25 W、50 W、（100V）: 6 W、12 W、25 W、50 W

保証の内容および条件につきましては、付属の保証書をご覧ください。

保証の詳細については、PRO.BOSE.COMをご覧ください。日本語

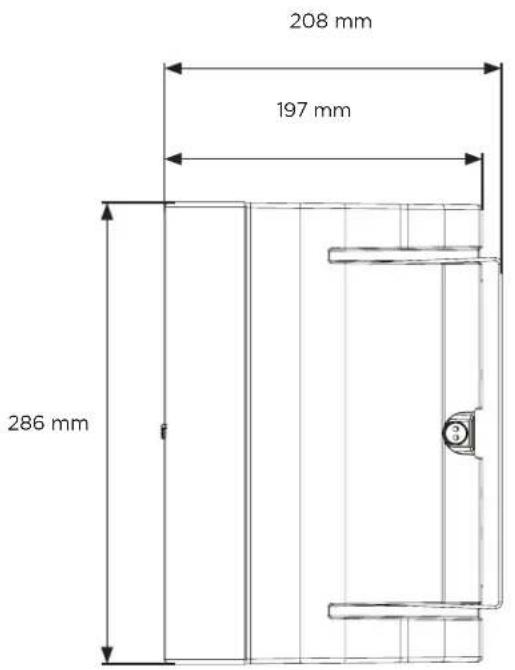

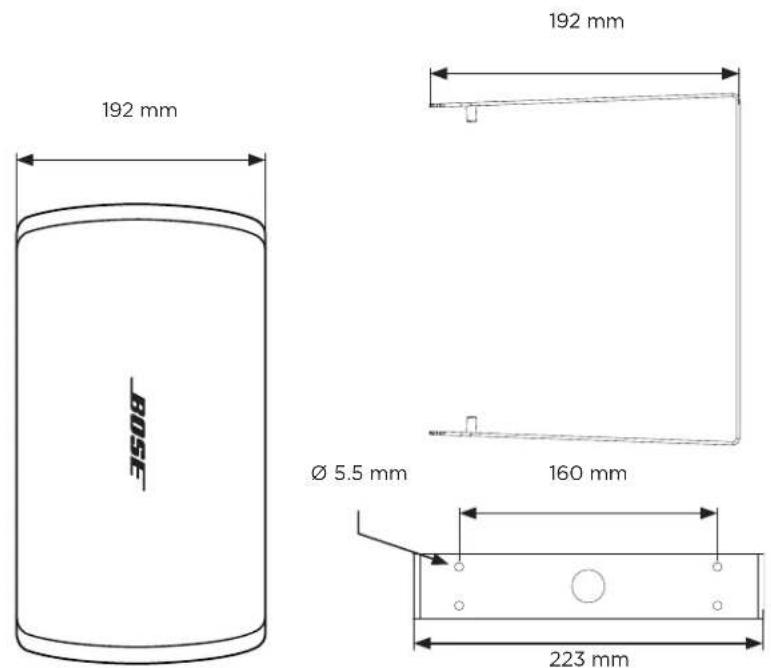

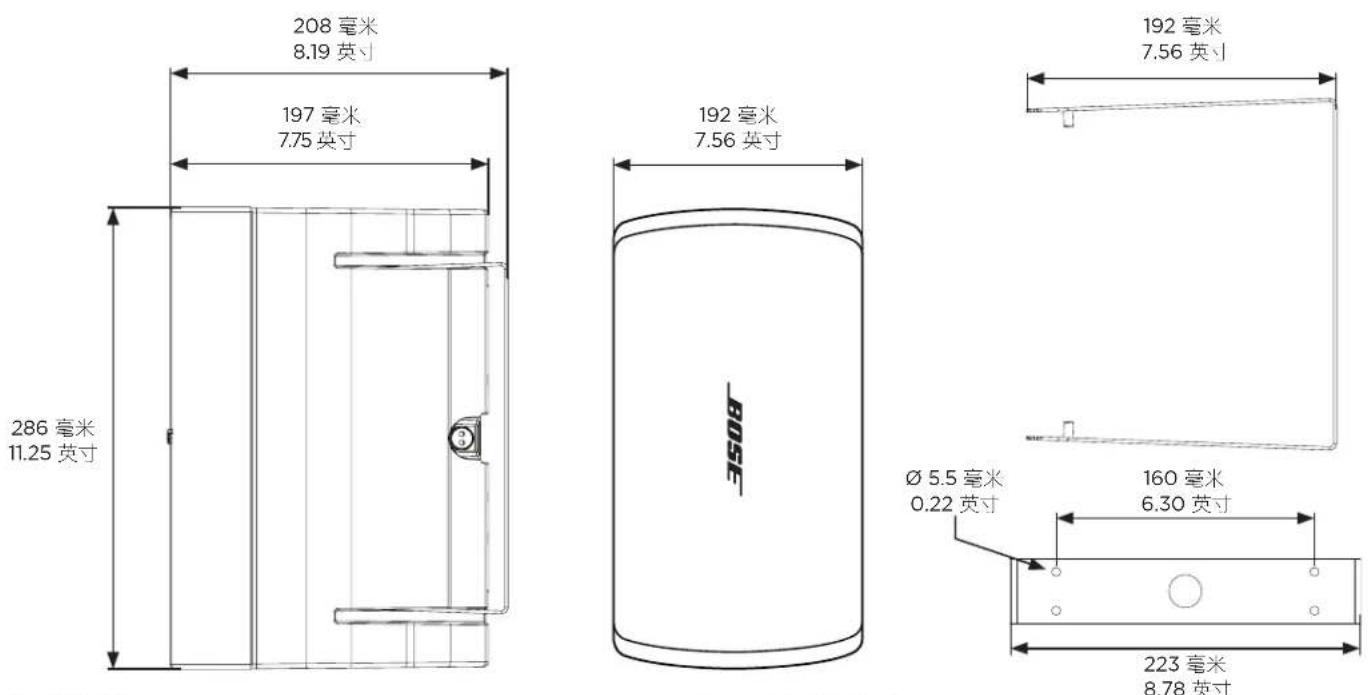

詳細な仕様は、PRO.BOSE.COMに用意されている、DesignMax DM5SEのテク ニカルデータシートを参照してください。物理的仕様 高さ: 286 mm幅: 192 mm奥行き: 197 mm質量（グリルおよびブラケット装着時のスピーカー、単体）約4.75 kg梱包質量（ペア）約11.43 kg 設置に関する重要な情報 各地域の建築に関する条例や規制など、適用される全ての法律に従って本製品およびそのマウントシステムを設置することは施工業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談してください。スピーカー設置時の安全確保は、施工業者の責任で実施してください。スピーカーの設置が不適切だった場合、損傷、人身への傷害、死亡事故等の原因となるおそれがあります。この製品は屋内の水を使用するエリア（屋内プール、屋内ウォーターパーク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）での設置または使用を意図していません。本スピーカーを取り付け面に固定するための器具は付属していません。スピーカーを設置する前に、適切な取り付け器具について建築の専門業者に相談してください。通気孔は塞がないでください。製造元の指示に従って設置してください。ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含む）の近くには設置しないでください。 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの危険物が隠れている場合は、本製品を設置しないでください。ブラケットの取り付け方法がわからない場合は、専門業者に作業を依頼してください。ブラケットを取り付ける際は、建築関連法規に従ってください。 スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活 剤、およびその他の炭化水素を基剤とする溶剤などを含む、ボーズ 指定以外の化学物質にさらさないでください。 製品がこうした物質 に触れると、プラスチック素材の劣化につながり、ひび割れが生じて 落下事故を招くおそれがあります。 Ø 5.5 mm74 • DesignMax DM5SE •

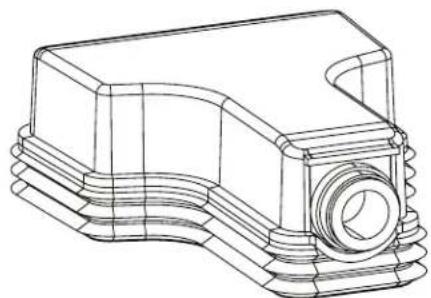

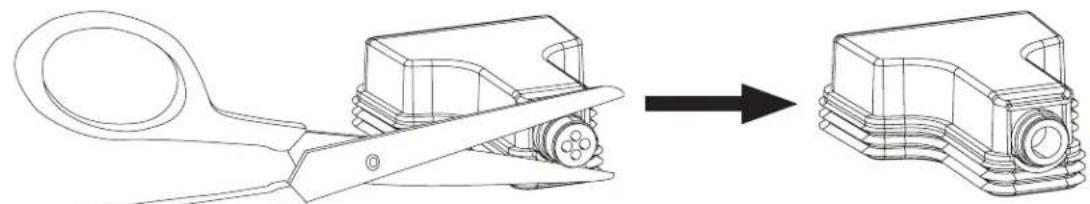

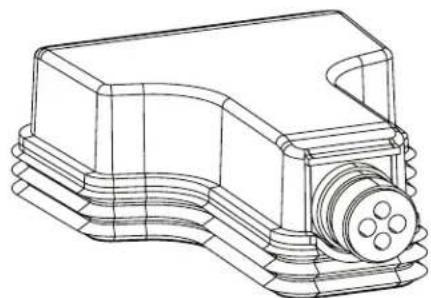

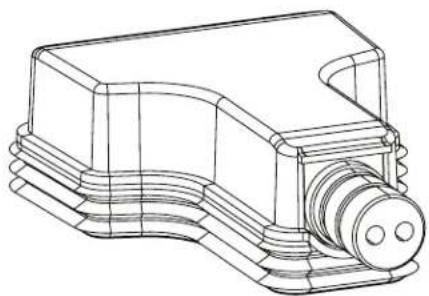

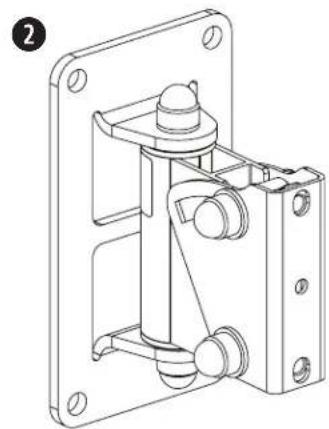

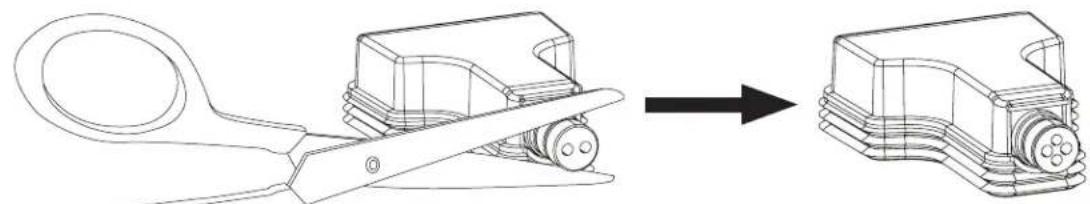

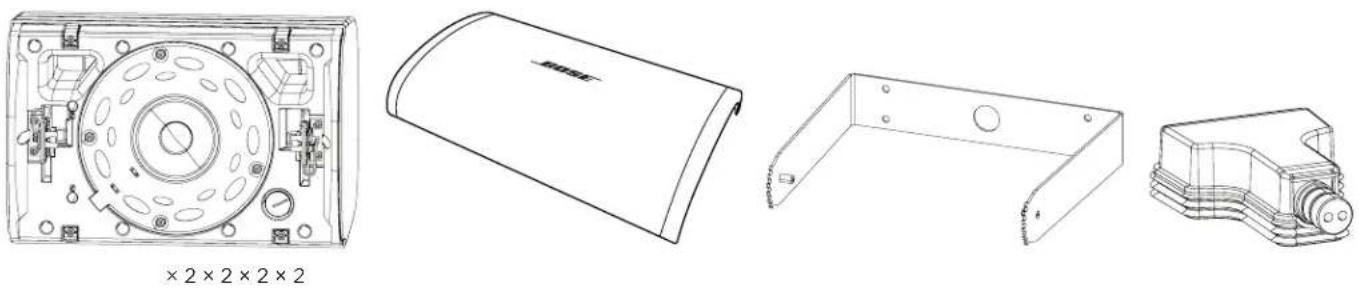

設置オプションとアクセサリー q 取り付けブラケット（付属） w MBPWR-50壁掛けブラケット（オプション） 耐候入力カバーを準備する 耐候入力カバーは、上記の3つの各配線パターンに対応するように設計されています。お使いの配線パターンに合わせて入力カバーの構成を変更するには、 ゴム管の点線に沿って切り取ります。

屋内のみでの使用には、入力カバーは必要ありません。

開口の構成のゴム管を使用する場合は、ユーロブロックコネクターへの水の侵 入を防ぐために設置者の責任で密閉してください。

スピーカーの設置時にゴム管が上向きになる場合は、ユーロブロックコネクター への水の侵入を防ぐために設置者の責任で密閉してください。 q w日本語

本スピーカーは、固定導管の使用に は対応しておらず、フレキシブル導管ま たはケーブル接続のみに適しています。

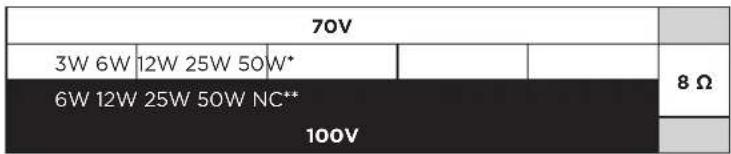

70V 3W 6W 12W 25W 50W* 8 Ω 6W 12W 25W 50W NC** 100V **NC: 未接続（使用しない）

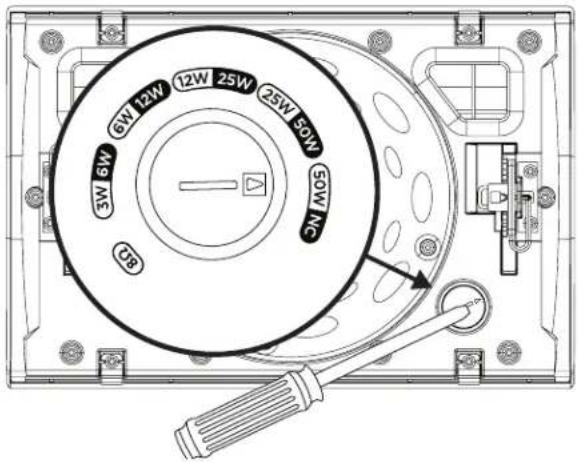

トランスフォーマータップの設定 回転させてタップを設定します。マイナスドライバーを使用します。

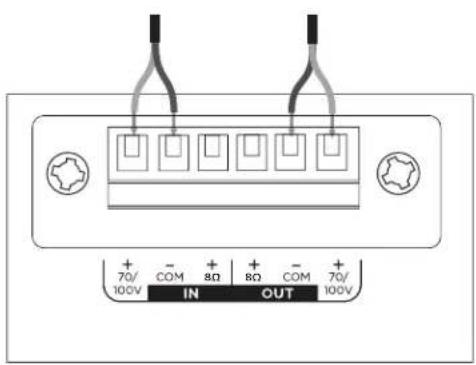

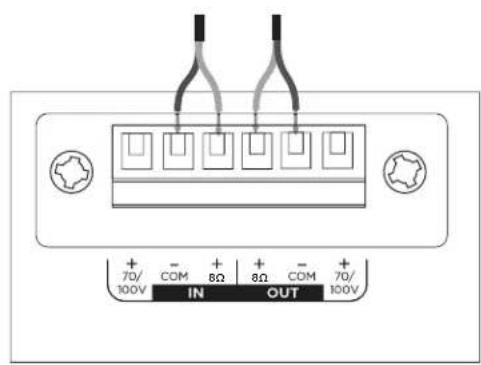

DesignMax DM5SEで使用できるケーブル径は、18 AWG（0.8 mm

裸線を長さ6 mm（¼インチ）露出して端子に接続します。

お住まいの地域により、安全性の強化のため、スピーカーの構造物に対する 固定に二次的な方法も用いることが法令により義務づけられている場合が あります。適用される建築基準や規制を満たす設置場所や設置方法、器具

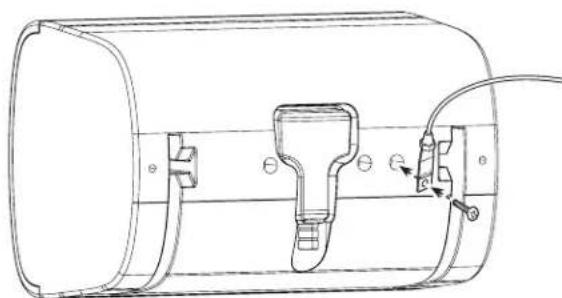

本スピーカーに安全ケーブルを取り付けるときは、筐体の背面にあるネジ穴

ネジ穴はM6 x 15 mmのサイズです（ネジは付属しません）。76 • DesignMax DM5SE •

設置環境に最適なスピーカーの向きを選択します。 q 横向き w 縦向き ブラケットを取り付ける

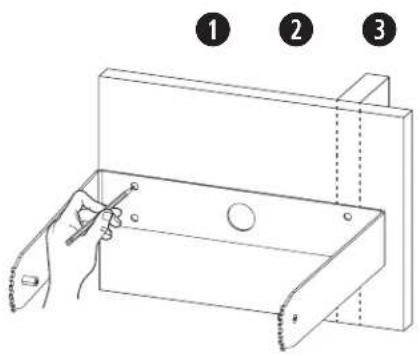

取り付け位置を決める際、取り付けブラケットの取り付けポイントの1箇所以上を、支持構造に固定する必要があります。取り付けポイントが支持構造にしっかり固定されない場合、取り付ける際に適切な器具を使用して固定してください。各地域の建築基準と要件すべてに適合する留め具を選択してください。 注: スピーカーの重量（4.75 kg）を支えるのに適した留め具を選択してください。1. 穴を空ける位置に印を付けます。2. 壁に穴を4つ（使用する留め具の大きさ）開けます。3. ネジを4つ（付属していません）使い、ブラケットを壁に固定します。

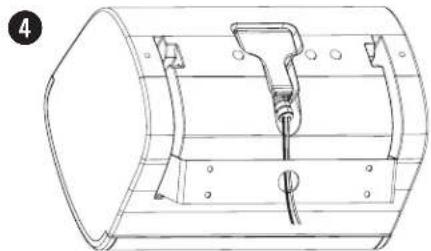

サイズのネジを使います。 1. ケーブルは、ブラケットの中央の穴を通します。2. スピーカーからコネクターを外します。3. 屋外での設置には、入力カバーの下からケーブルを挿入してください。「耐候入力カバーを準備する」（74ページ）を参照してください。4. コネクターを配線します。配線について詳しくは、「スピーカーの配線」（75ページ）を参照してください。

スピーカーは、食用油に直接晒される可能性がある加熱調理スペース（商業店舗の厨房など）の近くに設置すると、性能や機能が低下す るおそれがあります。 q w q w e q e日本語

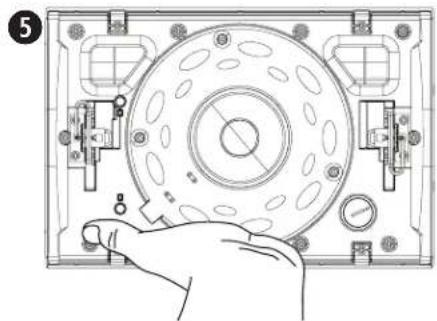

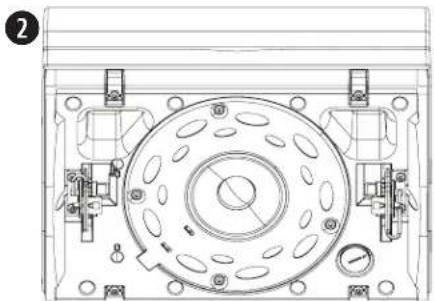

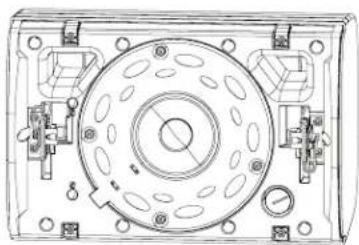

取り付けに関する重要な情報 q ブラケットロックタブ: スピーカーの角度を固定するために使用します。 w グリルリリースタブ: グリルをスピーカーに固定するために使用します。 e ロックフォーク: スピーカーを取り付けブラケットに固定するために使用します。 r 角度ラベル（ブラケット）: 角度位置を示しています。 スピーカーを取り付ける 警告: 下記の手順に従わない場合、設置が不安定に なり、落下事故の原因となる可能性があります。 1. ロックフォークをロックタブから取り外します。ロックフォークの留め具をスピーカーから引き抜かないように注意してください。2. ブラケットにスピーカーを取り付け、スピーカーの角度が45°になるように調節し、タブをロック位置に固定します。3. 配線済みのコネクターをスピーカーに取り付けます。4. 屋外の設置では、耐候入力カバーをコネクターの上に取り付け、スピーカーに強く押し付けてしっかりと密閉します。「耐候入力カバーを準備する」（74ページ）を参照してください。5. タブのロックを解除し、目的の角度になるようにスピー カーを調節します。スピーカーの角度を調節する際、 スピーカーの重量が支えられていることを確認します。

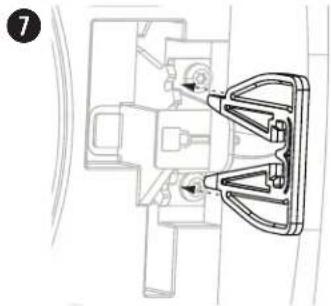

6. タブをロック位置に固定します。7. ロックフォークをロックタブの上から押し込み、タブの 周りにしっかりと固定します。

e78 • DesignMax DM5SE • 設置ガイド

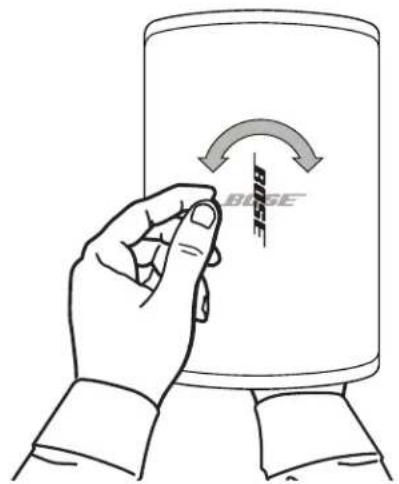

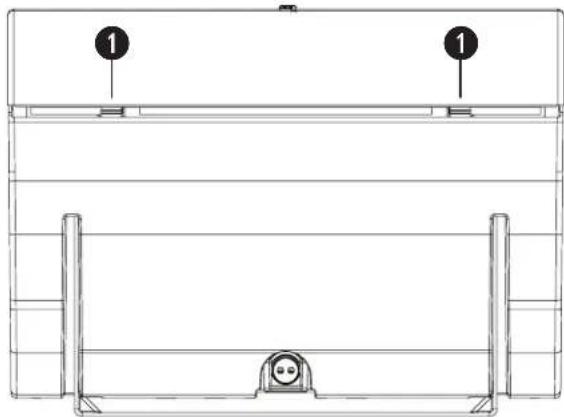

グリルの両側に、2つの小さな開口部があります（1）。ブラケット用のスロットがあるスピーカーの側面に沿って、グリルの開口部に小型の平らな工具を挿入し、リリースタブを外します。グリルをスピーカーから取り外します。 安全上のコンプライアンス Bose DesignMax DM5SEは幅広いテストに合格しており、次の仕様と用途に準拠しています。 ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠 一般用途向けの使用 - UL Category UEAY、File Number S 5591 Control Number 3N89 DesignMax DM5SEは屋外の水気の多い場所での使用に対応しています。 NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応 DesignMax DM5SEは、コンビネーションシステム向けの以下の欧州規制仕様で規定されている要件に適合するように作られています。 IEC60268-5準拠試験を実施、2007年 Boseロゴは、回転させてスピーカーの向きに合わせることができます。 片方の手で、グリル背面にあるボタンを押します。もう一方の手で、ロゴを回します。ロゴは時計回りと反時計回りの両方に回ります。 注: ロゴを外すとき以外は、ボタンを内側向きに押し込まないようにし

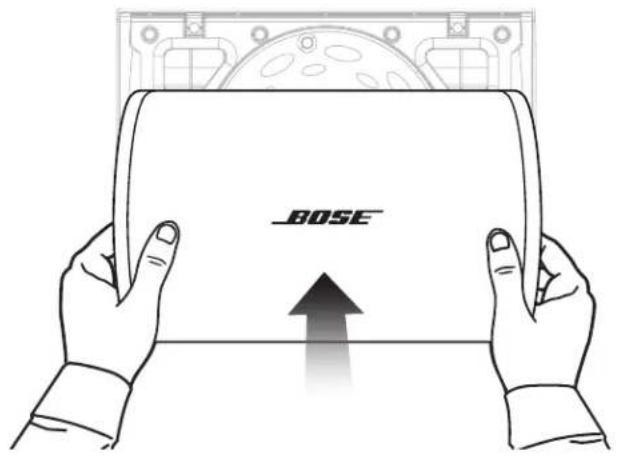

グリルをスピーカーの前面に取り付け、カチッと音がして固定されるまで強く押します。 q q
