MANUAL DE USUARIO DesignMax DM5SE BOSE

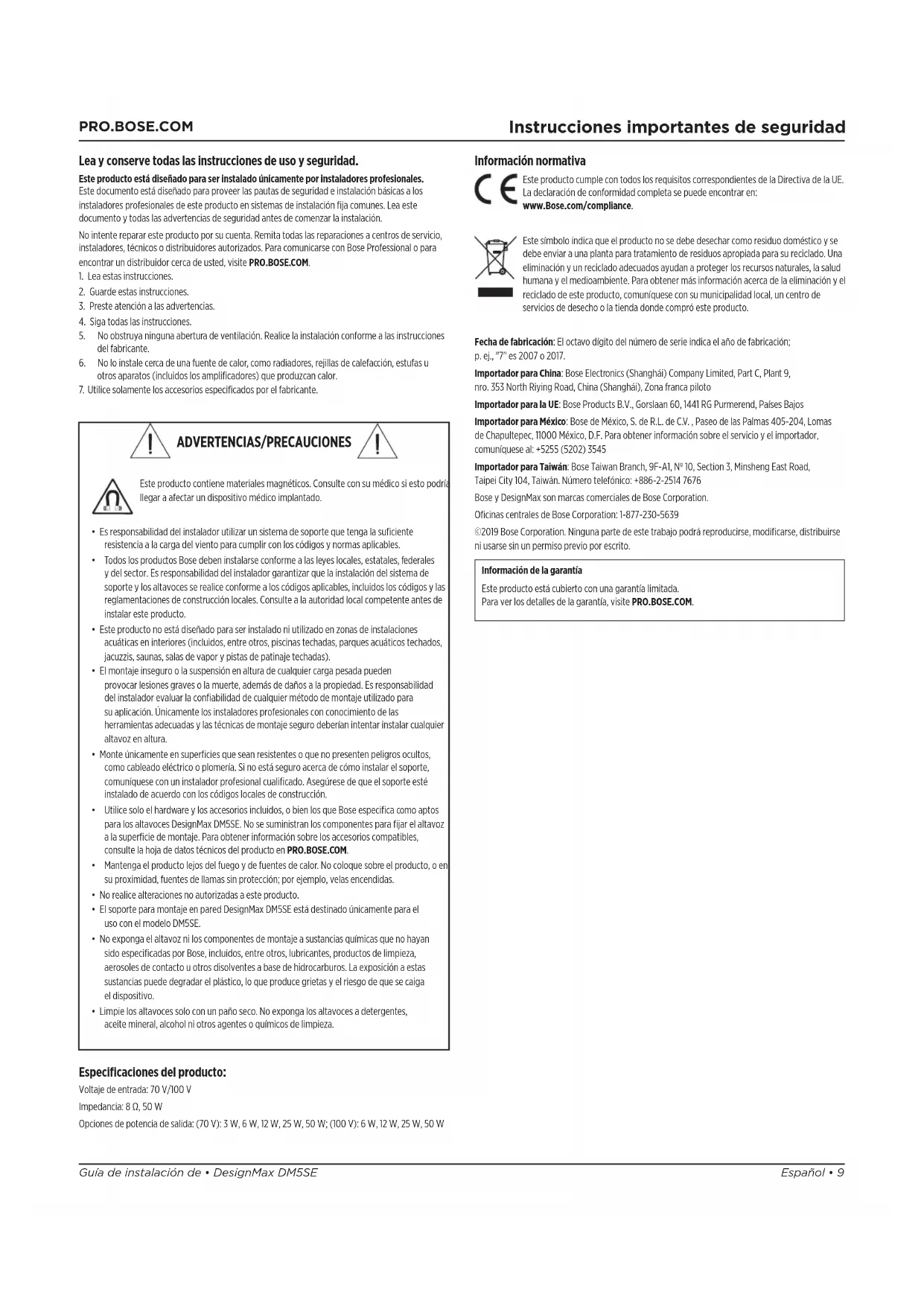

Español • 9 Instrucciones importantes de seguridad Lea y conserve todas las instrucciones de uso y seguridad. Este producto está diseñado para ser instalado únicamente por instaladores profesionales. Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este documento y todas las advertencias de seguridad antes decomenzar la instalación.No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con BoseProfessional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM. 1. Lea estas instrucciones.2. Guarde estas instrucciones.3. Preste atención a las advertencias.4. Siga todas las instrucciones.

5. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones

6. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u

otros aparatos (incluidos los amplificadores) que produzcan calor. 7. Utilice solamente los accesorios especificados por el fabricante. ADVERTENCIAS/PRECAUCIONES Este producto contiene materiales magnéticos. Consulte con su médico si esto podría llegar a afectar un dispositivo médico implantado.• Es responsabilidad del instalador utilizar un sistema de soporte que tenga la suficiente resistencia a la carga del viento para cumplir con los códigos y normas aplicables.

• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.• Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocarlesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación. Únicamente los instaladores profesionales con conocimiento de las herramientasadecuadas y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz enaltura.• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como aptos para los altavoces DesignMax DM5SE. No se suministran los componentes para fijar el altavoz a la superficie de montaje. Para obtener información sobre los accesorios compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.

• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre elproducto, oen su proximidad, fuentes de llamas sin protección; por ejemplo, velasencendidas.• No realice alteraciones no autorizadas a este producto.• El soporte para montaje en pared DesignMax DM5SE está destinado únicamente para el usocon el modelo DM5SE.• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de limpieza, aerosoles de contacto u otros disolventes a base de hidrocarburos. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga eldispositivo.• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceitemineral, alcohol ni otros agentes o químicos de limpieza. Especificaciones del producto: Voltaje de entrada: 70 V/100 VImpedancia: 8 50 WOpciones de potencia de salida: (70 V): 3 W, 6 W, 12 W, 25 W, 50 W; (100 V): 6 W, 12 W, 25W, 50W Información normativa Este producto cumple con todos los requisitos correspondientes de la Directiva de la UE. La declaración de conformidad completa se puede encontrar en: www.Bose.com/compliance.Este símbolo indica que el producto no se debe desechar como residuo doméstico y se debe enviar a una planta para tratamiento de residuos apropiada para su reciclado. Una eliminación y un reciclado adecuados ayudan a proteger los recursos naturales, lasalud humana y el medioambiente. Para obtener másinformación acerca de la eliminación y el reciclado de este producto, comuníquese con su municipalidad local, un centro de servicios de desecho olatienda donde compró este producto. Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; p.ej., "7" es 2007 o 2017. Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9, nro. 353 North Riying Road, China (Shanghái), Zona franca pilotoImportador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el importador, comuníquese al: +5255 (5202) 3545Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road, TaipeiCity 104, Taiwán. Número telefónico: +886-2-2514 7676Bose y DesignMax son marcas comerciales de Bose Corporation.Oficinas centrales de Bose Corporation: 1-877-230-5639©2019 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse ni usarse sin un permiso previo por escrito.Información de la garantíaEste producto está cubierto con una garantía limitada. Para ver los detalles de la garantía, visite PRO.BOSE.COM.10 • Español Guía de instalación de • DesignMax DM5SE

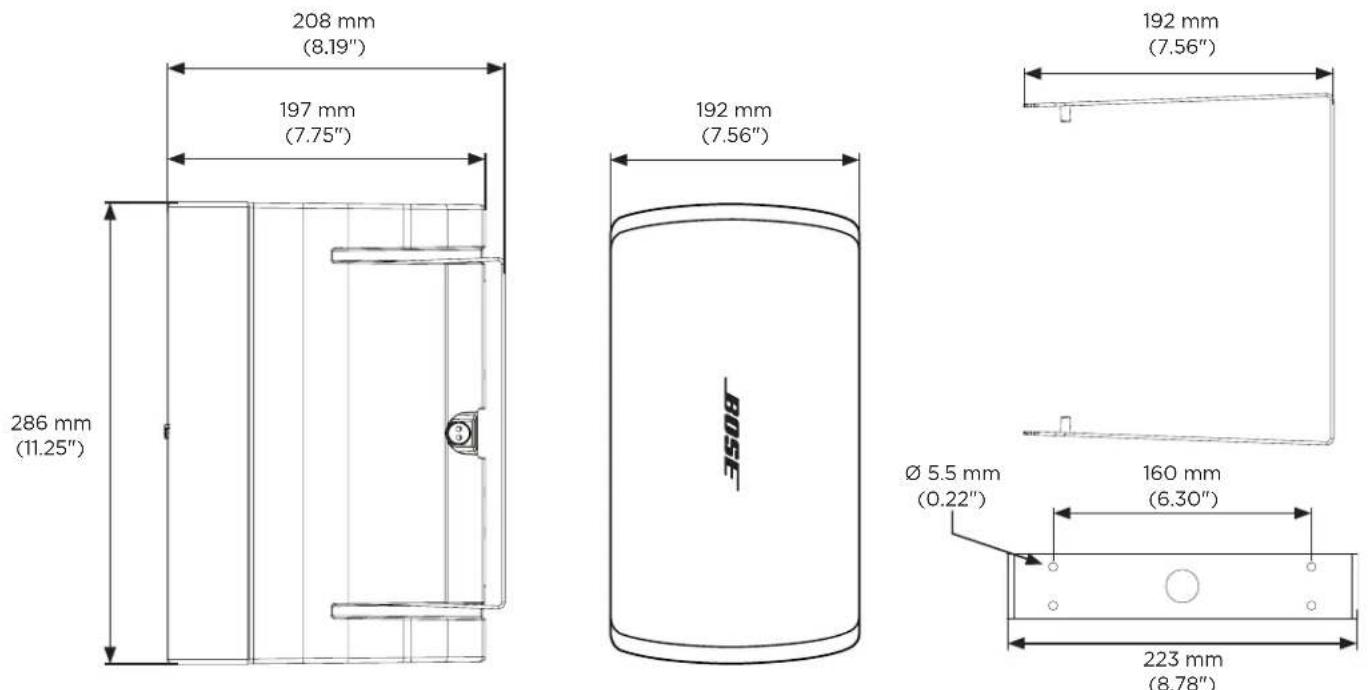

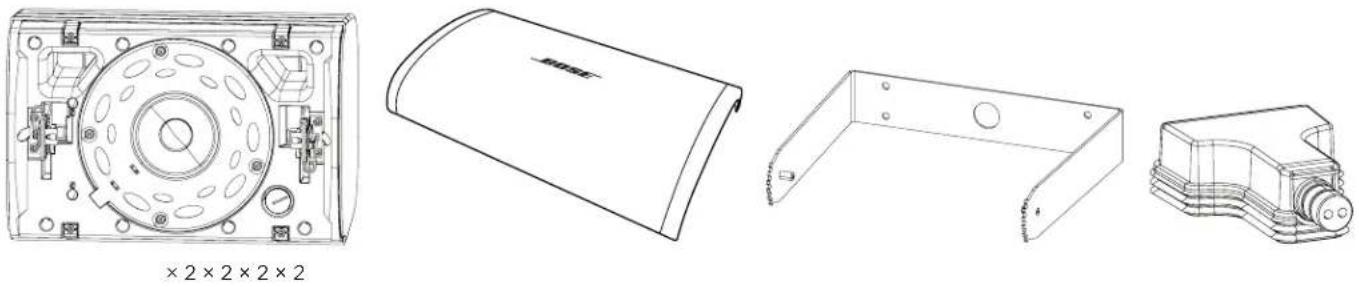

Descripción general Contenido de la caja Dimensiones del producto × 2 × 2 × 2 × 2 223 mm (8.78") 160 mm (6.30") 192 mm (7.56") 192 mm (7.56") 197 mm (7.75") 208 mm (8.19") 286 mm (11.25") Especificaciones técnicas Para conocer más especificaciones, consulte la hoja de datos técnicos de DesignMax DM5SE en PRO.BOSE.COM. Datos físicos Dimensiones del producto Alto: 286 mm (11.25") Ancho: 192 mm (7.56") Profundidad: 197 mm (7.75") Peso neto, altavoz con rejilla y soporte (individual)

Peso de envío (par) 11.43 kg (25.2 lb) Información importante sobre la instalación Es responsabilidad del instalador garantizar que la instalación del sistema de soporte ylos altavoces se realice conforme a los códigos vigentes, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto. Es responsabilidad del instalador garantizar que la instalación de los altavoces sea segura. Si no se instala el altavoz correctamente, podría provocar daños, lesiones o la muerte. Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas). No se suministran los componentes para fijar el altavoz a la superficie de montaje. Consulte a un profesional de la construcción para obtener información sobre los componentes de montaje adecuados antes de instalar el altavoz. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor. Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que elsoporte esté instalado de acuerdo con los códigos locales de construcción. No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de limpieza, aerosoles de contacto u otros disolventes a base de hidrocarburos. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y elriesgo de que se caiga el dispositivo. Ø 5.5 mm (0.22")Español • 11Guía de instalación de • DesignMax DM5SE

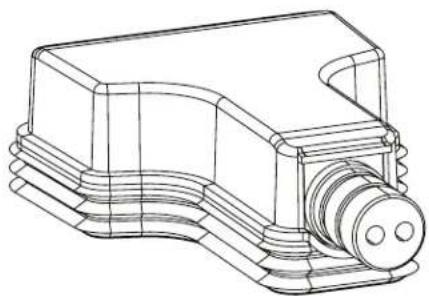

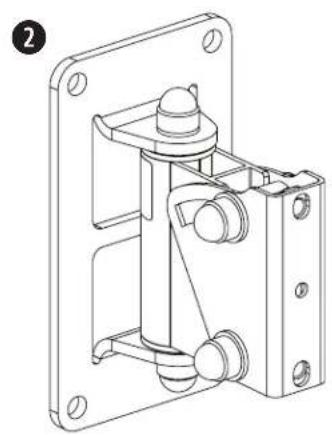

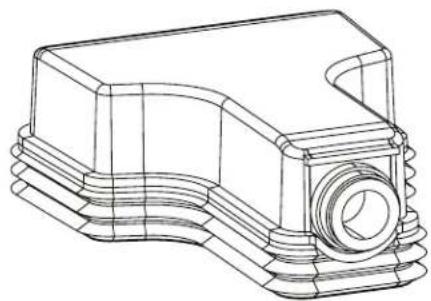

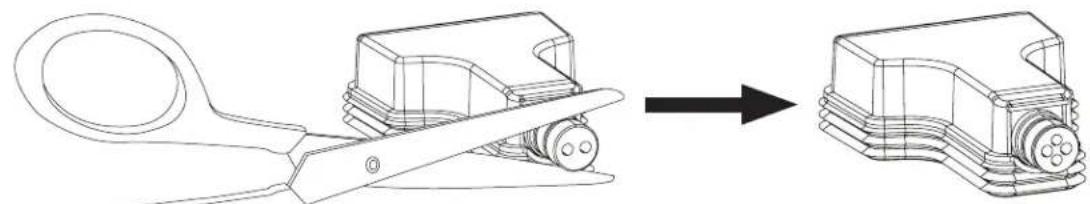

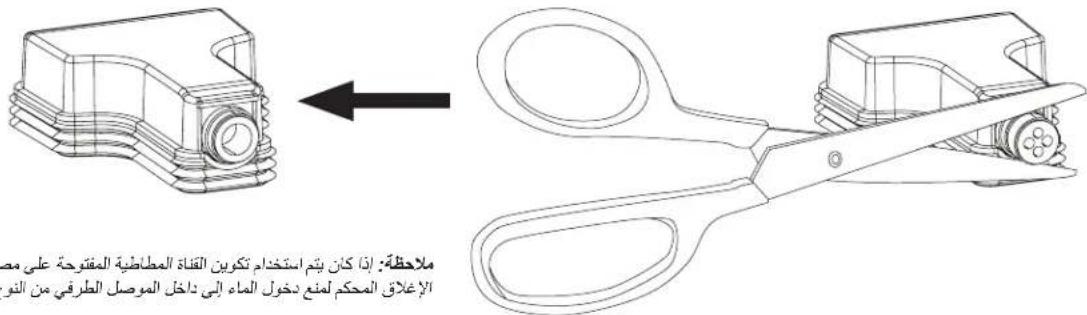

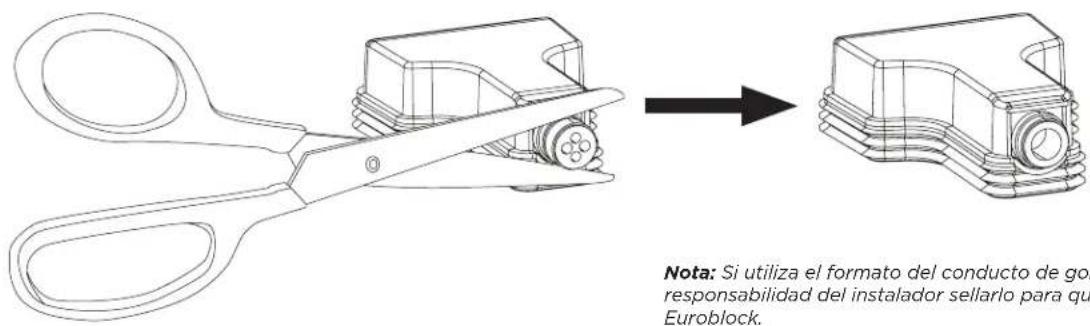

Configuración Opciones de instalación Opciones y accesorios de instalación q Soporte para montaje (incluido) w Soporte de paneo e inclinación (opcional) MBPWR-50 q w Preparación de la cubierta de entrada resistente a la intemperie La cubierta de entrada resistente a la intemperie se diseñó para 3 arreglos de cableado diferentes (consulte las imágenes ubicadas arriba). Para cambiar el formato de la cubierta de entrada a fin de ser compatible con el arreglo del cableado, corte a lo largo de la perforación en el conducto de goma. Nota: Solo las aplicaciones de áreas interiores no necesitan el uso de la cubierta de entrada. Entrada únicaEntrada y salida Abertura completaNota: Si utiliza el formato del conducto de goma de abertura completa, es responsabilidad del instalador sellarlo para que no entre agua en el conector Euroblock.Nota: Si instala el altavoz con el conducto de goma hacia arriba, es responsabilidad del instalador sellarlo para que no entre agua en el conector Euroblock.12 • Español Guía de instalación de • DesignMax DM5SE

Configuración 70 V/100 V 8 Ω Nota: El altavoz no está diseñado para su uso con un conducto rígido. El altavoz es apto solamente para conexiones mediante cableado o conductos flexibles.

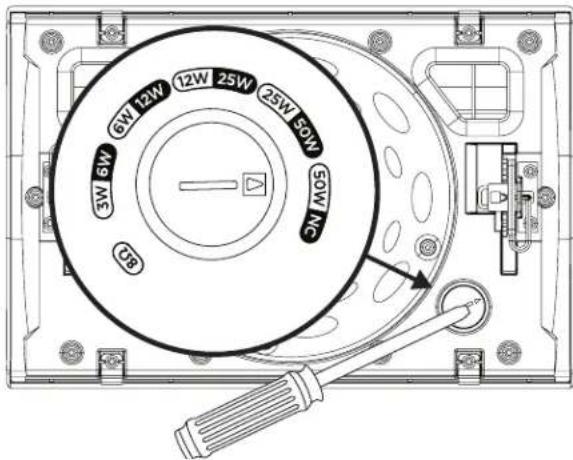

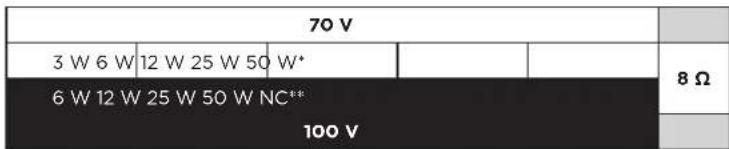

Configuración de altavoz 70 V 3 W 6 W 12 W 25 W 50 W* 8 Ω 6 W 12 W 25 W 50 W NC**100 V** NC: Sin conexión (no utilizar)* Predeterminado de fábrica Configuración de la toma del transformador Gire la toma para establecer la configuración. Utilice un destornillador de cabeza plana. Cableado de los altavoces Calibre de cable El altavoz DesignMax DM5SE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm ) a 14 AWG (2.1 mm

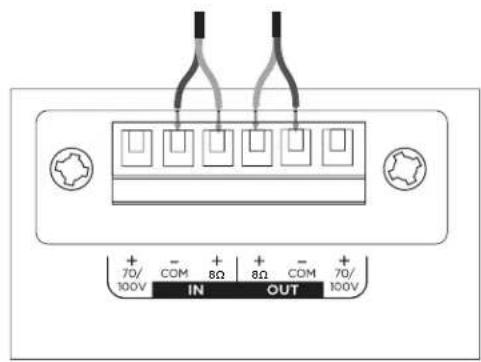

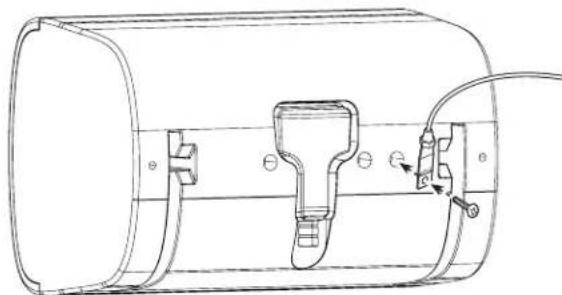

Diagramas de conexión Exponga 6 milímetros (¼") de cable sin aislación para conectarlo a los terminales. Uso de un cable de seguridad En algunos códigos regionales de construcción, se exige el uso de un método secundario de fijación de los altavoces a estructuras de apoyo con el propósito de brindar mayor seguridad. Elija una posición de montaje, un método y los componentes que cumplan con los códigos y los reglamentos locales de construcción.Se puede conectar un cable de seguridad al altavoz mediante lainserción roscada situada en la parte posterior de la carcasa.La inserción tiene la medida de un tornillo M6 (no incluido) conuna profundidad de 15 milímetros (0.59 pulgadas).Español • 13Guía de instalación de • DesignMax DM5SE

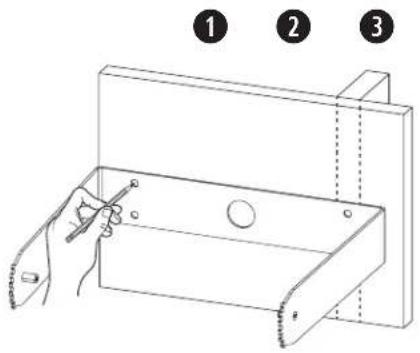

Configuración Orientación del altavoz Escoja la orientación del altavoz que se adapte mejor a su instalación. q Horizontal w Vertical q w Instalación del soporte Nota: En el momento de elegir una ubicación de instalación, al menos uno de los puntos de fijación del soporte de montaje debe fijarse a una estructura de soporte. Los puntos de fijación no asegurados a una estructura de soporte deben ajustarse con las herramientas adecuadas para lainstalación. Elija sujetadores que sean adecuados para todos los códigos y requisitos de construcción locales. Nota: Elija los sujetadores adecuados para soportar el peso del altavoz (4.75 kg [10.5 lb]). 1. Marque el lugar en el que hará los orificios con el taladro.2. Perfore 4 orificios (del tamaño adecuado para las fijaciones) en la pared.

3. Fije el soporte a la pared con 4 tornillos (no incluidos). Nota: Utilice tornillos de tamaño M5 o Nº 10.

q w e Conexión del conector 1. Pase los cables a través del orificio central del soporte.2. Retire el conector del altavoz.3. Para instalaciones en áreas exteriores, inserte los cables a través de la parte inferior de la cubierta de entrada. Consulte Preparación de la cubierta de entrada resistente a la intemperie en la página 11.4. Conecte el altavoz. Para obtener información sobre elcableado, consulte Conexión del altavoz en la página 12. q e Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede expuesto directamente a aceites, es posible que disminuya el rendimiento o la operatividad del dispositivo.14 • Español Guía de instalación de • DesignMax DM5SE

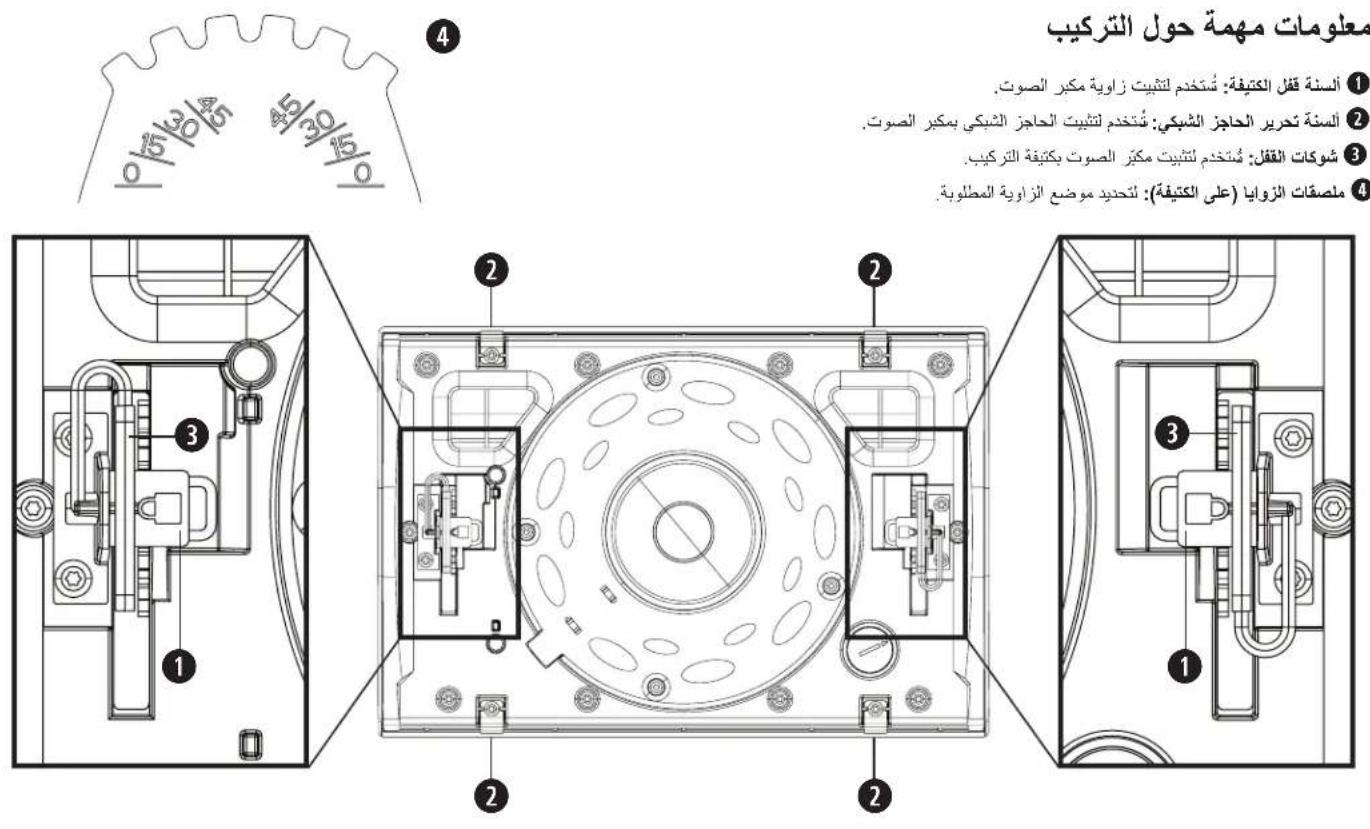

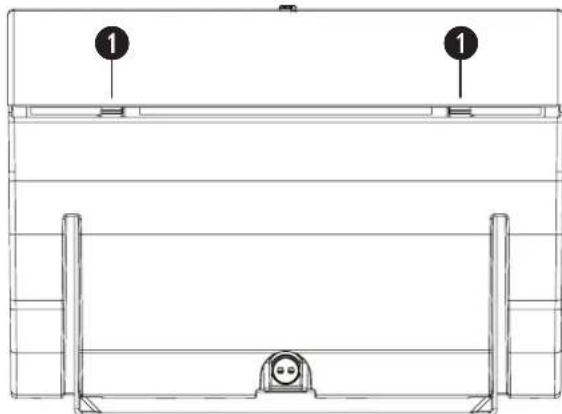

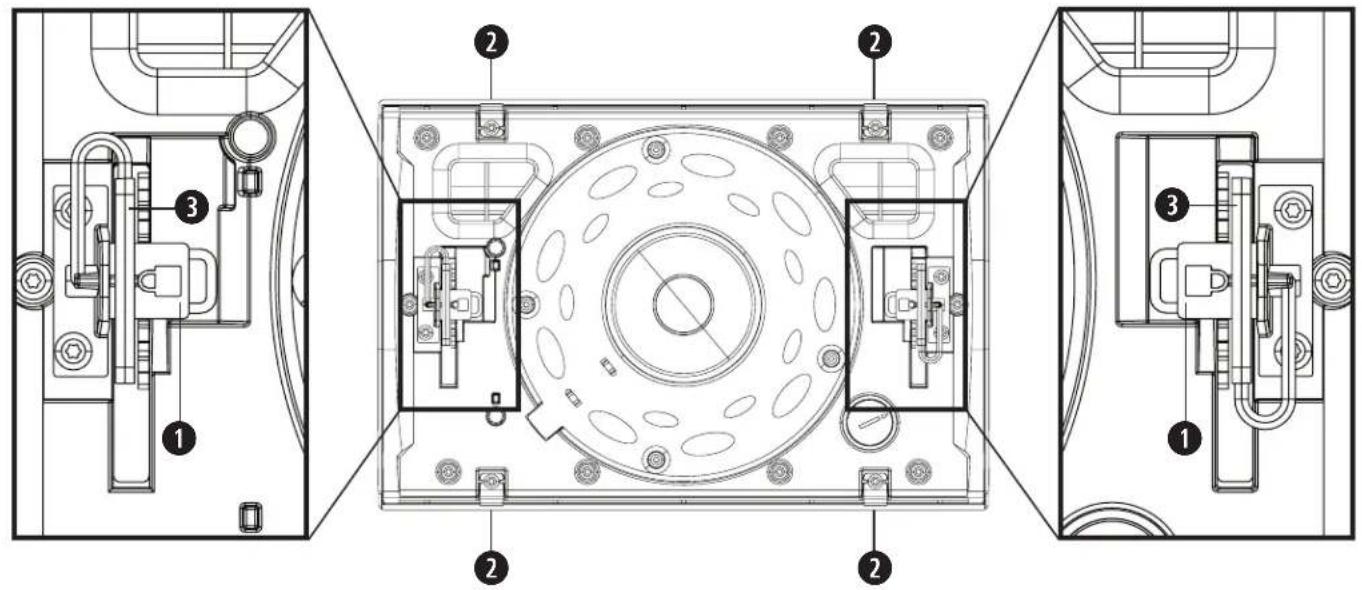

Instalación Información importante sobre el montaje q Lengüetas de bloqueo del soporte: se utilizan para fijar el ángulo del altavoz. w Lengüetas para liberar la rejilla: se utilizan para fijar la rejilla al altavoz. e Horquillas de bloqueo: se utilizan para fijar el altavoz al soporte para montaje. r Etiquetas de ángulo (en el soporte): Identifique la posición de ángulo deseada. q q

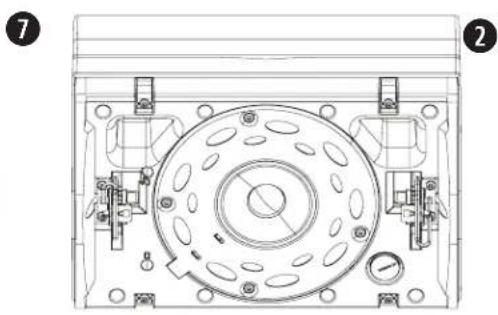

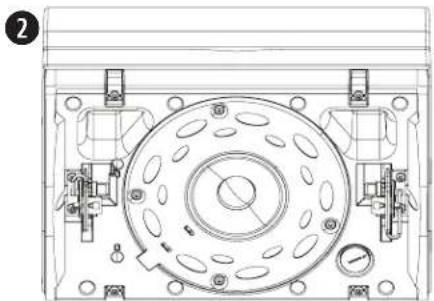

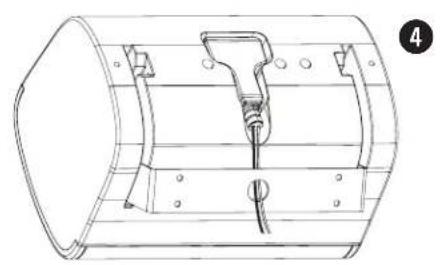

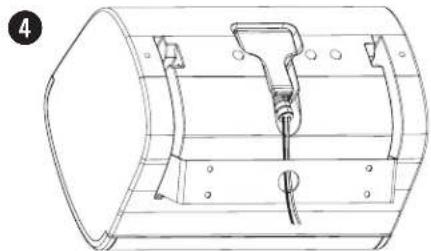

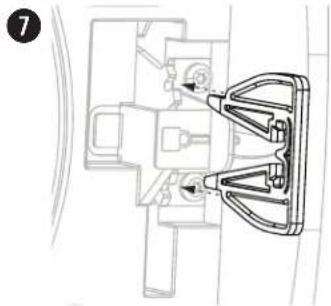

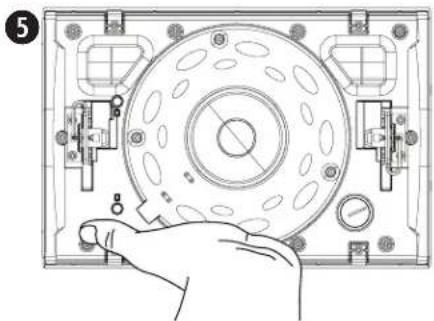

Instalación del altavoz ADVERTENCIA: Si no realiza los siguientes pasos, puede tener como resultado una condición de montaje insegura, lo que podríaprovocar un riesgo de caída. 1. Retire las horquillas de bloqueo de las lengüetas de bloqueo. Asegúrese de no sacar los fijadores de las horquillas de bloqueo del altavoz.2. Conecte el altavoz al soporte, ajuste el altavoz a 45° y bloquee las lengüetas en el lugar que corresponde.3. Fije el conector con cables al altavoz.4. Para instalaciones en áreas exteriores, coloque la cubierta de entrada resistente a la intemperie sobre el conector y presiónela firmemente contra el altavoz para crear un sello hermético. Consulte Preparación de la cubierta de entrada resistente ala intemperie en la página 11.5. Libere las lengüetas y ajuste el altavoz al ángulo de su preferencia. Asegúrese de sostener el peso del altavoz mientras ajusta su ángulo. Nota: El ángulo del altavoz se puede ajustar a 0°, 15°, 30° o 45°.6. Bloquee las lengüetas en el lugar que corresponde.7. Presione las horquillas de bloqueo en las lengüetas de bloqueo hasta que las horquillas se sujeten firmemente alrededor de las lengüetas.Español • 15Guía de instalación de • DesignMax DM5SEPRO.BOSE.COM Instalación Extracción de la rejilla Hay 2 pequeñas aberturas a cada lado de la rejilla (1). En la parte lateral del altavoz que tiene las ranuras del soporte, inserte una herramienta pequeña y plana en las aberturas de la rejilla para soltar las lengüetas. Retire la rejilla delaltavoz. q q Cumplimiento de las normativas y los reglamentos de seguridad El altavoz Bose DesignMax DM5SE ha superado pruebas y cumple con los siguientes usos y especificaciones: Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro Uso general: estándar UL categoría UEAY, número de archivo S 5591, número de control 3N89 El altavoz DesignMax DM5SE es adecuado para su uso en áreas exteriores en lugares húmedos. Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, CódigoEléctrico Nacional, 2017, Artículo 640 El altavoz DesignMax DM5SE se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados: Probado según IEC60268-5, 2007 Ajuste del logotipo Puede girar el logotipo de Bose para alinearlo con la orientación del altavoz. Con una mano, presione el botón de laparte posterior de la rejilla. Gire el logotipo con la otra mano. El logotipo se puede girar hacia la derecha o la izquierda.Nota: No apriete el botón hacia adentro, a menos que tenga la intención de quitar el logotipo. Fijación de la rejilla Coloque la rejilla sobre la parte frontal del altavoz y presiónela firmemente hasta que encaje en su lugar.DesignMax DM5SE • Guide d’installation
