SIG 1200S - Generator STANLEY - Bezpłatna instrukcja obsługi

Marka	Stanley
Model	SIG 1200S
Typ produktu	Przenośny generator
Waga	13 kg
Zasilanie	Bezołowiowa benzyna, zbiornik 4,5 L
Silnik	4-suwowy, jednocylindrowy, OHV, 53,5 cm³
Moc znamionowa (PRP)	1,0 kW
Napięcie wyjściowe	230 V ~
Częstotliwość	50 Hz
Prąd znamionowy	4,3 A
Współczynnik mocy	1,0
Pojemność zbiornika oleju	0,25 L (zalecany olej 15W40)
Świeca zapłonowa	TORCH A7RTC
Poziom hałasu	95 dB(A)
Stopień ochrony	IP 23M
Główne funkcje	Gniazdo 230 V~, przełącznik ekonomiczny, wskaźnik przeciążenia, automatyczne odcięcie oleju
Konserwacja i czyszczenie	Wymiana oleju, czyszczenie filtra powietrza, kontrola świecy, czyszczenie wilgotną szmatką
Bezpieczeństwo	Obowiązkowe uziemienie, ochrona przed przeciążeniem, automatyczne wyłączenie przy niskim poziomie oleju
Części zamienne i naprawialność	Świeca, filtr powietrza, zestaw kluczy do świec, lejki w zestawie; naprawa przez autoryzowanego serwisanta
Gwarancja	24 miesiące
Informacje ogólne	Użycie na zewnątrz, nie podłączaj do sieci publicznej, temperatura pracy -10 do 40 °C

Często zadawane pytania - SIG 1200S STANLEY

Jak uruchomić generator SIG 1200S?

Otwórz zawór paliwa, ustaw przełącznik w pozycję ON, pociągnij dźwignię ssania na 'Choke', a następnie mocno pociągnij za linkę rozrusznika. Po uruchomieniu odsuń ssanie po 5-10 sekundach.

Jaki olej silnikowy stosować i jak sprawdzić poziom?

Używaj oleju 15W40 (lub 10W-30/10W-40 do ogólnego użytku, 5W-30 przy niskich temperaturach). Poziom sprawdza się za pomocą bagnetu bez wkręcania, wkładając do gwintu. Pojemność: 0,25 L.

Czy można podłączyć generator do gniazdka sieciowego?

Nie, surowo zabronione jest podłączanie generatora do publicznej sieci elektrycznej. Stwarza to ryzyko pożaru i porażenia prądem.

Co zrobić w przypadku przeciążenia?

Zielona kontrolka pracy gaśnie, a wskaźnik przeciążenia miga na czerwono. Natychmiast zmniejsz obciążenie, odłączając niektóre urządzenia. Maksymalna moc ciągła wynosi 1000 W (1020 W chwilowo).

Jak wykonać uziemienie?

Użyj połączenia uziemiającego (oznaczenie 8): podłącz kabel między generatorem a zewnętrznym uziemieniem (np. metalowy pręt wbity w ziemię). Rozprasza to elektryczność statyczną.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź poziom oleju (automatyczne wyłączenie przy niskim poziomie), paliwo, świecę zapłonową i upewnij się, że zawór paliwa jest otwarty. Jeśli czerwona kontrolka oleju się zaświeci, dolej oleju.

Jak konserwować filtr powietrza?

Zdejmij pokrywę filtra powietrza, wyjmij filtr, wyczyść go przez opukiwanie lub wodą z mydłem (nie benzyną). Pozostaw do całkowitego wyschnięcia przed ponownym montażem.

Jak przechowywać generator przez dłuższy czas?

Opróżnij zbiornik paliwa za pomocą pompy, uruchom silnik aż do zatrzymania, spuść olej, wykręć świecę i wlej 20 ml oleju do cylindra, a następnie powoli pociągnij za rozrusznik. Przechowuj w wentylowanym miejscu.

Jakie są podstawowe zasady bezpieczeństwa?

Używaj generatora wyłącznie na zewnątrz (toksyczne gazy), z dala od materiałów łatwopalnych, na równej powierzchni. Noś sprzęt ochronny (okulary, rękawice, ochrona słuchu). Nie dotykaj gorącego wydechu.

Jaka jest procedura gwarancyjna?

Gwarancja wynosi 24 miesiące. W przypadku wady skontaktuj się z serwisem posprzedażowym (ARC EN CIEL, tel. [phone]) z dowodem zakupu i kompletnym urządzeniem w oryginalnym opakowaniu. Koszty przesyłki ponosisz, chyba że uzgodniono inaczej.

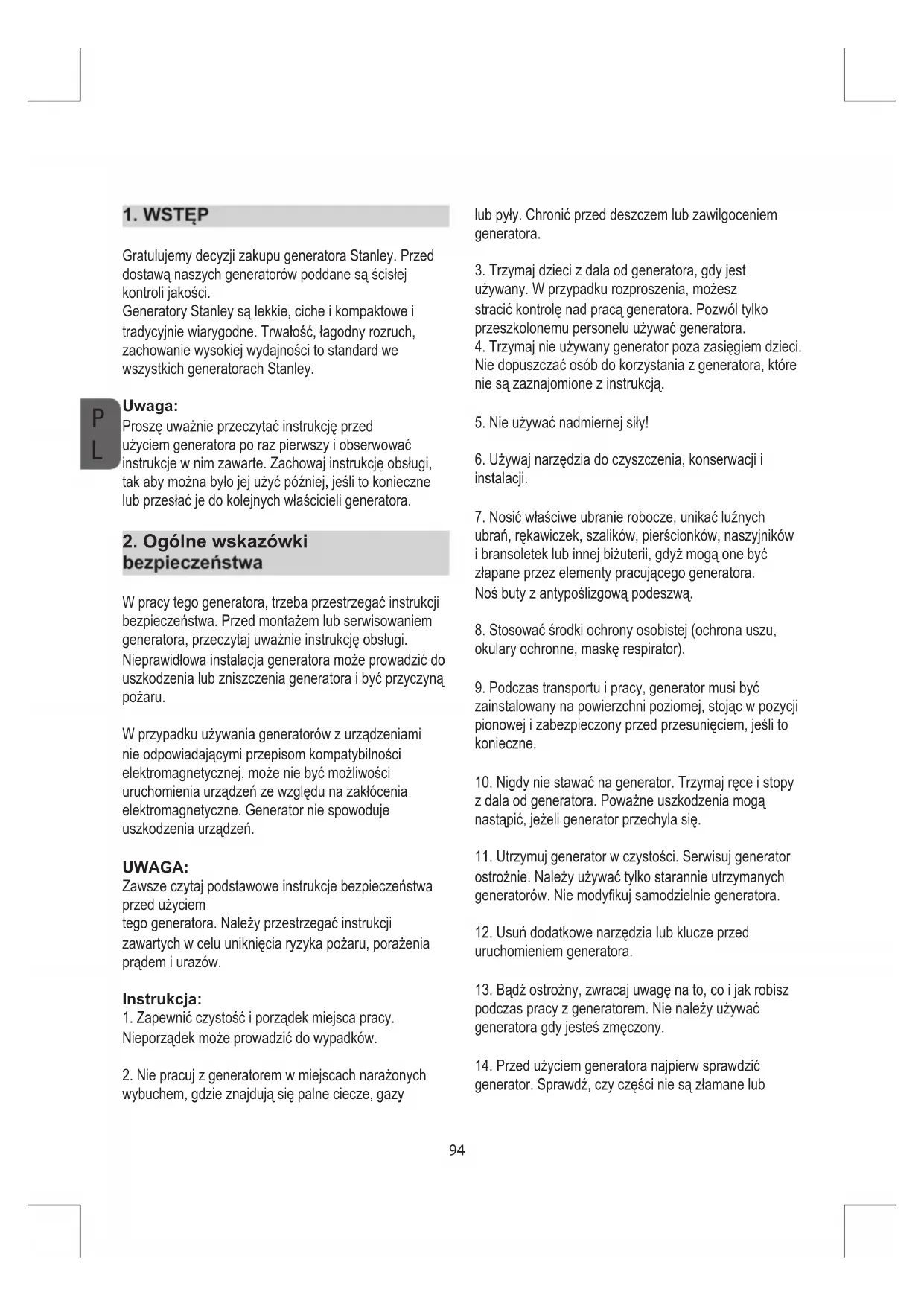

INSTRUKCJA OBSŁUGI SIG 1200S STANLEY

PL Tłumaczenie oryginalnej instrukcji

Gratulujemy decyzji zakupu generatora Stanley. Przed dostawą naszych generatorów poddane są ścisłej kontroli jakości.

Generatory Stanley są lekkie, ciche i kompaktowe i tradycyjnie wiarygodne. Trwałość, łagodny rozruch, zachowanie wysokiej wydajności to standard we wszystkich generatorach Stanley.

Uwaga:

Proszę uważnie przeczytać instrukcję przed użyciem generatora po raz pierwszy i obserwować instrukcje w nim zawarte. Zachowaj instrukcję obsługi, tak aby można było jej użyć później, jeśli to konieczne lub przesłać je do kolejnych właścicieli generatora.

2. Ogólne wskazówki bezpieczeństwa

W pracy tego generatora, trzeba przestrzegać instrukcji bezpieczeństwa. Przed montażem lub serwisowaniem generatora, przeczytaj uważnie instrukcję obsługi. Nieprawidłowa instalacja generatora może prowadzić do uszkodzenia lub zniszczenia generatora i być przyczyną pożaru.

W przypadku używania generatorów z urządzeniami nie odpowiadającymi przepisom kompatybilności elektromagnetycznej, może nie być możliwości uruchomienia urządzeń ze względu na zakłócenia elektromagnetyczne. Generator nie spowoduje uszkodzenia urządzeń.

UWAGA:

Zawsze czytaj podstawowe instrukcje bezpieczeństwa przed użyciem tego generatora. Należy przestrzegać instrukcji zawartych w celu uniknięcia ryzyka pożaru, porażenia prądem i urazów.

Instrukcja:

1. Zapewnić czystość i porządek miejsca pracy. Nieporządek może prowadzić do wypadków.

2. Nie pracuj z generatorem w miejscach narażonych wybuchem, gdzie znajdują się palne ciecze, gazy

lub pyły. Chronić przed deszczem lub zawilgoceniem generatora.

1. Trzymaj dzieci z dala od generatora, gdy jest używany. W przypadku rozproszenia, możesz stracić kontrolę nad pracą generatora. Pozwój tylko przeszkolonemu personelu używać generatora.

2. Trzymaj nie używany generator poza zasięgiem dzieci. Nie dopuszczać osób do korzystania z generatora, które nie są zaznajomione z instrukcją.

3. Nie używać nadmiernej siły!

4. Używaj narzędzia do czyszczenia, konserwacji i instalacji.

5. Nosić właściwe ubranie robocze, unikać lużnych ubrań, rękawiczek, szalików, pierścionków, naszyjników i bransoletek lub innej biżuterii, gdyż mogą one być złapane przez elementy pracującego generatora. Noś buty z antypoślizgową podeszwa.

6. Stosować środki ochrony osobistej (ochrona uszu, okulary ochronne, maskę respirator).

7. Podczas transportu i pracy, generator musi być zainstalowany na powierzchni poziomej, stojąc w pozycji pionowej i zabezpieczony przed przesunięciem, jeśli to konieczne.

8. Nigdy nie stawać na generator. Trzymaj ręce i stopy z dala od generatora. Poważne uszkodzenia mogą nastąpić, jeżeli generator przechyla się.

9. Utrzymuj generator w czystości. Serwisuj generator ostrożnie. Należy używać tylko starannie utrzymanych generatorów. Nie modyfikuj samodzielnie generatora.

10. Usuń dodatkowe narzędzia lub klucze przed uruchomieniem generatora.

11. Bądź ostrożny, zwracaj uwagę na to, co i jak robisz podczas pracy z generatorem. Nie należy używać generatora gdy jesteś zmęczony.

12. Przed użyciem generatora najpierw sprawdzić generator. Sprawdź, czy części nie są złamane lub

uszkodzone tak, aby generator funkcjonował bez zakłóceń. Swój generator naprawiaj tylko przez specjalistów oraz tylko z oryginalnych części zamiennych.

1. Proszę korzystać z generatora zgodnie z przeznaczeniem. Należy używać tylko części zamienne zalecane przez producenta. UWAGA: Jeżeli zalecenia zawarte w tej instrukcji nie są spełnione, istnieje ryzyko obrażeń lub nawet zagrożenie dla życia.

Należy zachować tę instrukcję obsługi.

Dodatkowe wskazówki bezpieczeństwa

• Zabezpiecz generator przed przesunięciem i upadkiem podczas transportu.
• Umieść generator co najmniej 1 m od budynków i urządzeń z nim związanych.

- Nie wystawiaj narzędzia do wilgoci lub kurzu. Dopuszczalna temperatura otoczenia - 10 do + 40 ° C, max. Wysokość nad poziomem morza 1000 m, wilgotność względna: 90% (bez kondensacji).

- Sprawdź, czy generator pod kątem uszkodzeń i wyciek przed każdym użyciem.

- Utrzymuj generator z dala od łatwopalnych cieczy, gazów lub pyłów. Generator nie może być użytkowany środowiskach łatwopalnych cieczy, gazów lub pyłów.

- Uruchomić generator na równej powierzchni. W przeciwnym razie, paliwo może się rozłać.

- Sprawdź czy instalacja wykonywana jest przez wyspecjalizowanego elektryka w celu spełnienia wszystkich wymogów prawnych.

- Dzieci i zwierzęta domowe trzymać z dala od generatora.

- Nosić odpowiednie ubranie. Nie należy nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice z dala od ruchomych części.

• Zawsze tankuj generator w dobrze wentylowanych pomieszczeniach.
• Paliwo jest łatwopalne i pod pewnymi warunki także materiałem wybuchowym.
• Wyłącz silnik i tankuj w dobrze wentylowanych pomieszczeniach. Wytrzeć paliwa natychmiast w przypadku przepelnienia.

- Nie wolno dotykać generatora mokrymi rękami.

- Chronić przed deszczem lub śniegiem.

- Jeśli generator jest uszkodzony, musi być naprawione przez producenta lub jego serwis lub wykwalifikowanego osobę w celu uniknięcia ryzyka.

- Spaliny są trujące! Używaj generator tylko na zewnątrz, w dobrze wentylowanych pomieszczeniach.

- Uważaj podczas tankowania, obsługi paliwa i oleju w jakikolwiek sposób. W przypadku kontaktu ze skórą i wdychania, są one szkodliwe dla zdrowia.

- W celu uniknięcia porażenia prądem, należy używać tylko przeciążenie przełączniki zalecane przez producenta.

Uwaga! Uszkodzone przełączniki mogą być zamienione na identyczne parametrowo przełączniki o identycznych danych dotyczących wydajności.

- Ze względu na duże obciążenia mechaniczne, tylko przewody z gumy lub podobnych materiałów mogą być wykorzystane.

- Podczas korzystania z przedłużacza, należy zwrócić uwagę na: Chron się przed porażeniem zagrożenia. Podczas pracy na zewnątrz, używać tylko przedłużaczy, które są zatwierdzone do użytku na zewnątrz użytku, które są odpowiednio oznakowane (HO7RN-F).

- Całkowita długość przewodów wykorzystywanych do przedłużenia nie może przekraczać 50 m do 1,5 mm ^2 i 100 m do 2,5 mm ^2 .

3. Opis symboli

Podczas pracy są produkowane toksyczne gazy np. tlenku węgla (który jest bezbarwny i bezwonny gaz) Ten gaz może doprowadzić do uduszenia. Używać generator tylko na zewnątrz i zapewnić odpowiednią wentylację.

Wyłącz silnik i pozwól aby ostygł przed tankowaniem generatora. Paliwo jest niezwykle łatwopalne i pod pewnymi warunkami może być wybuchowe. Tankuj paliwa do generatora w dobrze wentylowanych pomieszczeniach upewniając się, że w pobliżu nie ma otwartego ognia, iskier i papierosów. Rozlane paliwo należy natychmiast sprzątnąć.

Układ wydechowy nagrzewa się silnie podczas pracy. Pozwolić silnikowi ostygnąć przed przeprowadzeniem konserwacji, tankowania i składowaniem. Nie dotykaj spalin w celu uniknięcia ryzyka oparzenia i szkody.

Generator nie może być podłączony do prądowej sieci publicznej. W przypadku stwierdzenia nieprawidłowego podłączenia istnieje ryzyko pożaru i uszkodzenia mienia, w tym prądem osób korzystających z generatora i pracy na sieciach energii.

Uwaga niebezpieczne napięcia są obecne w przypadku gdy generator jest używany, zawsze wyłącz generator off przed wykonaniem konserwacji.

Nosić ochronę uszu podczas pracy generatora.

Zacisk „uziemienie” odnośnik do instrukcja obsługi.

Odlącz wszystkie urządzenia od gniazda podczas wykonywania konserwacji lub gdy są pozostawione bez nadzoru i wyłączone.

Nosic dobre i wytrzymałe rekawice!

sprawdź poziom oleju przed włączeniem generatora.

Dźwignia ssania.

Zgodnie z obowiązującymi dyrektywami europejskimi

Nie pozostawiać urządzenia na deszczu.

Otwartego ognia lub palenie w pobliżu urządzenia jest surowo zabronione!

Uwaga! Przed wykonaniem konserwacji silnika i Wyciągnąć wtyczkę świecy zapłonowej.

Gwarantowany poziom mocy akustycznej

Przed pierwszym uruchomieniem napełnić olej!

4. Właściwe stosowanie

Urządzenie przeznaczone jest do urządzeń przystosowanych do użycia prądu przemiennego 230 V modele.

Należy pamiętać o przestrzeganiu ograniczeń w zakresie bezpieczeństwa. Generator jest przeznaczony do zapewnienia energii narzędziom i źródeł światła w elektryczność. Podczas korzystania z urządzenia AGD, należy sprawdzić ich przydatność zgodnie z odpowiednimi instrukcjami producenta. W razie wątpliwości, poproś autoryzowanego dealera danego urządzenia. Urządzenie może być używane tylko do określonego celu. Każde inne zastosowanie jest uważane za nadużycia Użytkownika / operatora, producent nie ponosi odpowiedzialności za jakiekolwiek szkody lub zranienia wszelkiego rodzaju powstałe w wyniku tego działania.

5. Schemat urządzeń i dołączone przedmioty (rys. 1-3)

1. Uchwyt do przenoszenia
2. Pokrywa zbiornika
3. Kurek benzyny
4. Linka rozrusznika
5. Pokrywa silnika
6. Dźwignia ssania
7. ON / OFF wyłącznik
8. Uziemienie
9. Wyłącznik Economy
10. Gniazdo 230 V \~
11. Wskaźnik stanu pracy
12. Wskaźnik przeciążenia
13. Wskaźnik ostrzegawczy poziomu oleju
14. Wkrętaka
    15.Zestaw kluczy do świec zapłonowych
15. Lejek wlewu oleju/ Lejek spustowy oleju
16. Korek wlewu oleju/ Korek spustowy oleju
17. Filtr powietrza pokrywa
    19.Filtr powietrza
    20.Świeca zapłonowa pokrywa
    21.Świeca zapłonowa

6. Dane techniczne

Silnik

Model: HH144F

Stopień ochrony: IP 23M

Silnik: 4-suwowy, pojedynczy cylinder, chłodzony powietrzem, OHV.

Pojemność skokowa: 53.5 cc

Pojemność zbiornika oleju: 0,25 L

Pojemność zbiornika paliwa: 4,5 L

Świeca zapłonowa: TORCH A7RTC

Generator

Napięcie zasilania (V): 230 V

Częstotliwość (Hz): 50 Hz

Amper (A): 4,3 A

Waga: 13 kg

Nominalna moc PRP (kW): 1,0

Współczynnik mocy: 1,0 Klasa mocy: G2

Poziom hałasu: 95 dB (A)

Informacje ogólne:

1. Optymalna temperatura podczas pracy: 5-40 °C.

2. Wysokość: maksymalnie 1000 m.

3. Optymalna temperatura do przechowywania generatora:- 25 - 70 °C.

7. Przed uruchomieniem generatora:

Usuń opakowanie i sprawdzić, czy wszystkie pozycje zostały dostarczone.

Miejsce na generator - płaska powierzchna w pobliżu urządzeń elektrycznych i zapewnić prawidłową wentylację.

7.1 Bezpieczeństwo elektryczne:

• Kable elektryczne podłączone do urządzenia muszą być w idealnym stanie.
• Generator ma pracować tylko z urządzeniami którego dane techniczne są zgodne z napięciem generatora napięcia wyjściowego.
• Nigdy nie podłączać generatora do zasilania (Gniazdo).

- Trzymaj długość przewodu do sprzętu elektrycznego możliwe jak najkrótszy.

7.2 Ochrona środowiska

• Brudne i zużyte materiały eksploatacyjne wyrzucić w odpowiednim punkcie zbiórki.
• recykling opakowań, metali i tworzyw sztucznych.

7.3 Uziemienie (rys. 1)

Obudowa może być podłączone do ziemi w celu pozbycia się ładunków elektrostatycznych. Aby to zrobić, podłącz jeden koniec kabla do uziemienia na generatorze (poz. 8), a drugi koniec do zewnętrznego ziemi (na przykład pręt uziemienia).

7.4 Uzupełnianie paliwa (rys. 2)

OSTRZEŻENIE

Wyłączyć i upewnić się, czy pomieszczenie jest dobrze wentylowane.

Odkręcić korek wlewu (pkt 2) i dodać tyle benzyny bezołowiowej za pomocą wlewu paliwa.

Nie należy przepełniać zbiornika i doprowadzać do wycieku benzyny. (Jeśli paliwo się rozłało, wytrzeć nadmiar i poczekać, aż opary wyparowały -niebezpieczeństwo zapłonu).

Zakręcić pokrywę zbiornika.

7.5 Uzupełnianie oleju (rys. 4-7)

OSTRZEŻENIE

Wyłącz i upewnić się, czy dobrze wentylowanym pomieszczeniu.

Zdejmij pokrywę silnika (pkt. 5).

Odkręcić śrubę wlewu oleju (17) i dodać około 0,25 l oleju silnikowego (15W40) za pomocą dostarczonego pojemnika (poz. 16) lub do góry znaku wypełnienia na bagnecie oleju (poz. 17)

Ważne:

Nie wkręcaj korka poziomu oleju, aby sprawdzić poziom oleju -tylko włożyć ją tak daleko, jak można. Zamknij otwarcie filtra oleju i zamontuj ponownie pokrywę silnika. Ważne! Musisz nalać olej silnikowy i paliwo przed uruchomieniem silnika.

8. Użytkowanie

• Sprawdzić poziom paliwa i uzupełnić go w razie potrzeby.
• Upewnij się, że generator ma odpowiednią wentylacje.
• Upewnij się, że przewód zapłonu jest przymocowana do świecy zapłonowej.
• Sprawdzić otoczenie w bezpośrednim sąsiedztwie generatora.
• Odlącz wszystkie urządzenia elektryczne, które mogą być już podłączony do generatora.

8.1 Uruchamianie silnika (rys. 1, 2)

Ważne: Nie należy stosować żadnych środków chemicznych tzw. starterów paliwa lub podobnych.

• Otworzyć zawór odcinający (pkt 3), obracając go w dół.
• Przesuń przełącznik ON / OFF (poz.7) do pozycji"ON".
• Pociągnąć dźwignię ssania (pkt 6) do pozycji "Choke".
• Uruchomić silnik z rozrusznika (poz. 4), pociagając uchwyt na siłę. Jeżeli silnik nie uruchamia się, pociągnij uchwyt ponownie.
  Ważne:
  Zawsze należy ciągnąć kabel rozrusznika powoli, aż poczujesz, początkowy opór, a później mocno, aby odpalić silnika. Nie pozwól aby kabel rozrusznika zwinął się sam.
• Przesunąć dźwignię ssania (pkt 6) z powrotem po około 5 do 10 sekund po uruchomieniu silnika.

8.2 Tryb ekonomiczny

Przełącznik ECONOMY (pkt 9) w pozycji "Eco" ON:

Prędkość silnika jest regulowana zgodnie z minimalnymi wymaganiami zasilania i generator działa cicho i

wydajnie.

Przełącznik ECONOMY (pkt 9) w pozycji "Max" Off:

Generator pracuje z maksymalną prędkością.

8.3 Podłączanie urządzeń do generatora (rys. 2)

- Podłączyć 230 V \~ urządzenia elektryczne do zasilania do gniazda (pkt 10).

Ważne: To gniazdo jest przystosowane na ciągłe (S1) obciążenie 1000 W i chwilowe (S2) na maksymalnie 5 minuty, do obciążenia 1020 W.

- Nie wolno podłączać generatora do sieci energetycznej, ponieważ może to spowodować uszkodzenie generatora.

Uwaga: Niektóre używane urządzenia elektryczne, np. wyrzynarki, wiertarki, itp. mogą mieć wyższy poziom zużycia energii, kiedy są używane w trudnych warunkach.

8.4 Odcięcie w przypadku przeciążenia (rys. 2) Gniazda 230 V

- Wskaźnik stanu (pkt 11) świeci się na zielono podczas normalnej pracy.

- przeciążenie nastąpiło, jeśli wskaźnik stanu gaśnie i wskaźnik przeciążenia (pkt 12) miga na czerwono.

• Zmniejszyć poziom mocy.

Ważne: Jeśli pojawi się przeciążenie, upewnij się, że pobór mocy nie przekracza maksymalnej mocy wyjściowej i że nie są podłączone wadliwe urządzenia elektryczne.

8.5 Wyłączenie silnika

- Przed wyłączeniem generatora, pozwól na jego pracę „na luzie”, bez obciążenia urządzeniami elektrycznymi tak, aby mógł ostygnąć.

- Przesuń przełącznik ON / OFF (poz. 7) do pozycji "OFF" Off.

• Zamknąć kurek (pkt 3).

9. Czyszczenie, konserwacja, przechowywanie, transportu i zamawianie części zamiennych

Wyłączyć silnik i wyciągnąć kopułkę świecy zapłonowej od świecy zapłonowej przed dokonaniem jakichkolwiek czyszczenia i prac konserwacyjnych sprzętu.

Ważne: wyłącz generator i natychmiast skontaktuj się z serwisem w przypadku:

• Zaistnienia drgań i hałasu.

- Jeżeli silnik wydaje się być przeciążony lub nie odpala.

9.1 Czyszczenie

- Dbaj o swój generator, trzymak wszystkie otwory wentylacyjne i silnik bez brudu i kurzu w miarę możliwości.

Przetrzyj generator czystą szmatką lub przedmuchaj sprężonym powietrzem pod niskim ciśnieniem.

- Zaleca się czyszczenie generatora natychmiast po każdym zakończeniu pracy.

- generator regularnie czyścić wilgotną szmatką i niektóre elementy szarym mydłem. Nie używać środków czyszczących, te mogą zaatakować plastikowe części urządzenia.

Upewnij się, że woda nie przenika do generatora.

9.2 Wymiana oleju i sprawdzanie poziomu oleju (Przed użyciem generatora) (ryc. 4-7 i 13)

Najlepiej wymieniać olej silnikowy, kiedy silnik ma temperaturę pracy. Proszę zapoznać się również z informacją serwisową.

- Zachowaj odpowiednie, szczelne naczynie w zasięgu ręki podczas wykonywania wymiany oleju.

- Zdjąć pokrywę silnika (pkt 5).

- Odkręcić śrubę wlewu oleju (17) i użyj lejka spustowego oleju (pkt 16)

- Usuń zużyty olej do odpowiedniego naczynia odchylając generator.

• Odkręcić rurę odpływową (pkt 20).
• Dodaj nowy olej silnikowy z leja wlewowego oleju (pkt 16) do góry do znaku wypełnienia poziomu oleju (poz. 17). Waźne: Nie wkręcaj śrubę poziomu oleju, aby sprawdzić poziom oleju - tylko włóż ją tak daleko, jak można.
• Olej silnikowy 10W-30 lub 10W-40 służy do ogólnego, normalnego stosowania. Olej silnikowy 5W-30 jest zalecany do stosowania w niskich temperaturach. (-20 stopni do 0 stopni)
• Zutylizuj zużyty olej w odpowiedni sposób. Większość stacji benzynowych, warsztatów naprawczych i centra recyklingu powinny przyjąć zużyty olej bezpłatnie. Nie dodawaj płynu chłodniczego ani innych cieczy do zużytego oleju Zużyty olej trzymaj z dala od dzieci, i źródeł zapłonu.

9.3 Automatyczne odcięcie dopływu oleju

• Silnik nie uruchamia się, jeśli nie ma wystarczającej ilości oleju.
• Jeśli silnik ma za mało oleju, gdy jest uruchomiony, wskaźnik ostrzegawczy poziomu oleju (pkt 13) zaświeci się na czerwono i silnik będzie się blokował. Wskaźnik oleju gaśnie, gdy silnik całkowicie się zatrzyma.
• olej silnikowy musi być uzupełniony, zanim silnik może będzie ponownie uruchomić.

9.4 Filtr powietrza (rys. 8, 9)

Wyczyść filtr powietrza w regularnych odstępach czasu i wymieniaj, jeżeli konieczne. Proszę zapoznać się również z informacją serwisową.

• Zdjąć pokrywę filtra powietrza (18 przedmiotu).
• Wyjmij filtr powietrza (poz. 19).
• Wyczyść filtr powietrza, dotykając go. W przypadkach dużego zabrudzenia najpierw usunąć wodą z mydłem, następnie spłukać czystą wodą i wysuszyć przed ponownym włożeniem. Ważne: Nie używać ściernych środków czyszczących lub

benzyny do czyszczenia filtra powietrza.

- Zamontować w odwrotnej kolejności.

9.5 Świeca zapłonowa (rys. 10-12)

Sprawdzaj czy świeca zapłonowa nie jest zabrudzona w regularnych odstępach czasu. Proszę przeczytaj także informacje serwisowe.

• Zdjąć pokrywę silnika B (pkt 5).
• Zdjąć kopułkę świecy zapłonowej (pkt 20), wykręcając ją.
• Wymontować świecę zapłonową (pkt 21) za pomocą dostarczonego klucza (pkt 15).
• Oczyć świecę miedzianą szczotką drucianą lub wymień na nową.
• Zamontować w odwrotnej kolejności.

9.6 Harmonogram konserwacji

Regularne okresy serwisowania wykonywać co wskazaną ilość miesięcy, bądź co przedział godzin pracy, co nastąpi wcześniej		Każde użycie	Pierwszy miesiąc bądź 20 godzinach	Co 3 miesiące albo 50 godzin	Co 6 miesięcy albo 100 godzin	Co rok albo 100 godzin
Pozycja
Olej silnikowy Sprawdź	poziom	O
	Wymień O O
Filtr powietrza Sprawdź O
	Wymień O (1)
Świeca zapłonowa Regulacja	O
	Wymień O
Kopułka świecy Wyczyść O
Zawory Regulacja				O (2)
Komora spalania	Wyczyść	Każde 300 godzin (2)
Zbiornik paliwa i filtr	Wyczyść				O (2)
Przewody paliwowe	Sprawdź	Co 2 lata (wymień jeśli potrzeba) (2)
Uwagi:(1) Serwisuj częściej jeśli pracujesz w zakurzonych miejscach(2) Ta część powinna być serwisowana w autoryzowanym serwisieNiezastosowanie się do tego planu serwisowania może doprowadzić do nie uznanych gwarancyjnych awarii.

9.7 Przechowywanie

1. Opróżnij zbiornik paliwa, stosując pompę ssącą. Ważne: Nie należy opróżnić zbiornik paliwa w pomieszczeniach zamkniętych, w pobliżu ognia lub podczas palenia. Opary benzyny mogą spowodować wybuch i pożar.

2. Uruchom silnik i pozostawić go włączonego do momentu aż zacznie przerywać.

3. Niech generator ostygnie.

4. Wyjąć świecę zapłonową i włać ok. 20 ml oleju silnikowego do cylindra.

5. Wyciągnij uchwyt startera powoli kilka razy w celu pokrycia części wewnętrznych.

6. Wkręć świecę zapłonową z powrotem.

7. Przechowuj generator w dobrze wentylowanym, bezpiecznym miejscu.

9.8 Transport

1. Poczekaj, aż generator ostygnie.
2. Zawsze transportuj generator w pozycji pionowej.

9.9 Zamawianie części zamiennych:

Proszę podać następujące dane podczas zamawiania części zamiennych:

• Typ generatora.
• Numer artykułu generatora.

10. Usuwanie odpadów i recykling

Generator jest dostępny w opakowaniach, aby zapobiec uszkodzeniom podczas transportu. To opakowanie jest surowcem, a zatem być ponownie wykorzystywane i może być zwrócone do punktu skupu

surowców wtórnych.

Generator i akcesoria wykonane są z różnych rodzajów materiałów, takich jak metal i plastik.

Uszkodzone elementy muszą być usuwane jako odpad specjalny.

Poproś swojego sprzedawcę lub samorządów lokalnych o adresy punktów recycklingu

1. Důležité na úvod

w (miejscowosc, ulica):

nazwisko kupującego:

ulica, nr domu:

kod pocztowy, miejscowość:

telefon:

data, podpis:

opis usterki:

GARANTÍA

Comprado en:

en (ciudad, calle):
