INSTRUKCJA OBSŁUGI EY37C4 PANASONIC

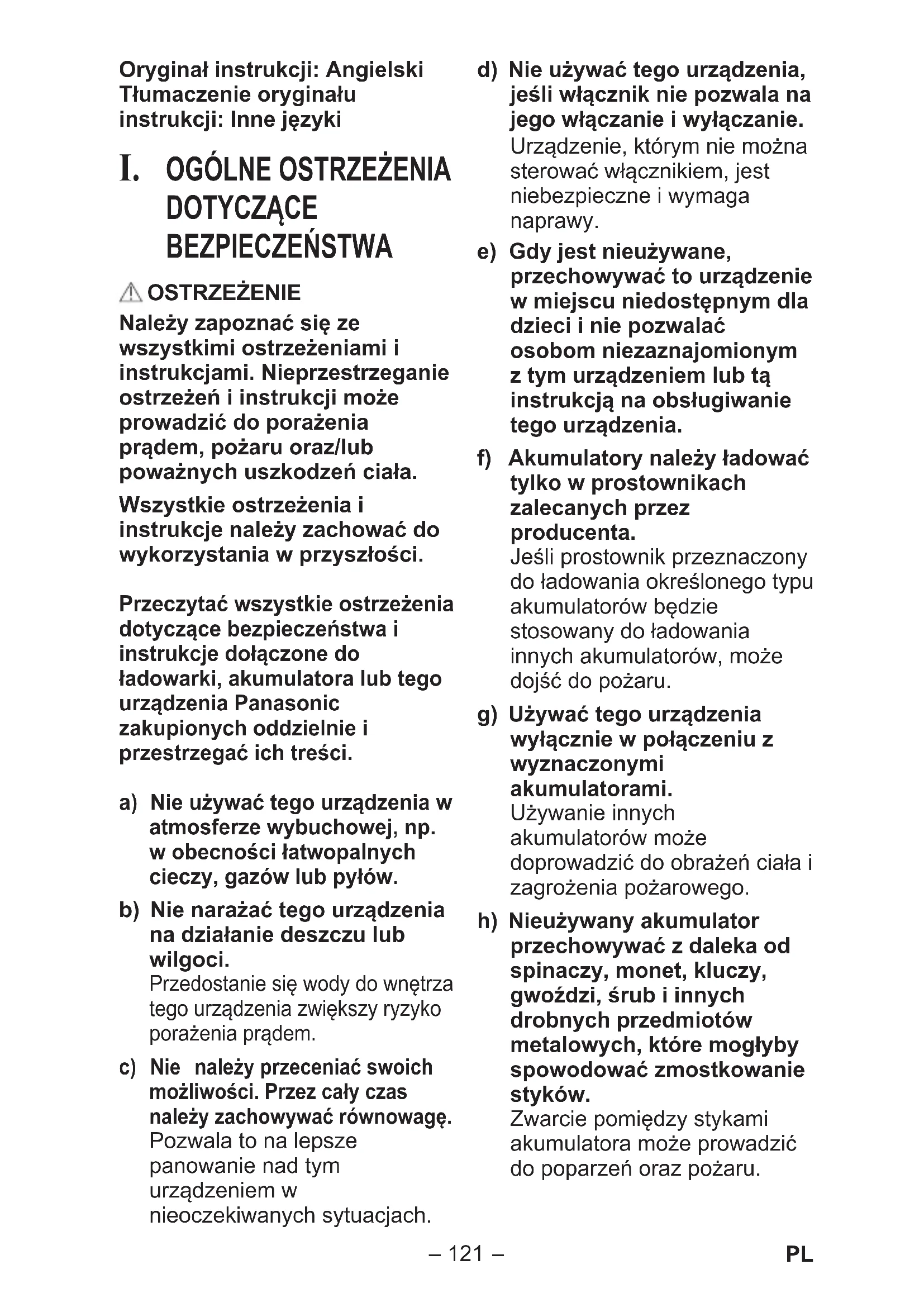

Oryginał instrukcji: Angielski Tłumaczenie oryginału instrukcji: Inne języki

DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i instrukcjami. Nieprzestrzeganie ostrzeżeń i instrukcji może prowadzić do porażenia prądem, pożaru oraz/lub poważnych uszkodzeń ciała. Wszystkie ostrzeżenia i instrukcje należy zachować do wykorzystania w przyszłości. Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i instrukcje dołączone do ładowarki, akumulatora lub tego urządzenia Panasonic zakupionych oddzielnie i przestrzegać ich treści. a) Nie używać tego urządzenia w atmosferze wybuchowej, np. w obecności łatwopalnych cieczy, gazów lub pyłów. b) Nie narażać tego urządzenia na działanie deszczu lub wilgoci. Przedostanie się wody do wnętrza tego urządzenia zwiększy ryzyko porażenia prądem. c) Nie należy przeceniać swoich możliwości. Przez cały czas należy zachowywać równowagę. Pozwala to na lepsze panowanie nad tym urządzeniem w nieoczekiwanych sytuacjach. d) Nie używać tego urządzenia, jeśli włącznik nie pozwala na jego włączanie i wyłączanie. Urządzenie, którym nie można sterować włącznikiem, jest niebezpieczne i wymaga naprawy. e) Gdy jest nieużywane, przechowywać to urządzenie w miejscu niedostępnym dla dzieci i nie pozwalać osobom niezaznajomionym z tym urządzeniem lub tą instrukcją na obsługiwanie tego urządzenia. f) Akumulatory należy ładować tylko w prostownikach zalecanych przez producenta. Jeśli prostownik przeznaczony do ładowania określonego typu akumulatorów będzie stosowany do ładowania innych akumulatorów, może dojść do pożaru. g) Używać tego urządzenia wyłącznie w połączeniu z wyznaczonymi akumulatorami. Używanie innych akumulatorów może doprowadzić do obrażeń ciała i zagrożenia pożarowego. h) Nieużywany akumulator przechowywać z daleka od spinaczy, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie pomiędzy stykami akumulatora może prowadzić do poparzeń oraz pożaru. EY971037C401.indb121EY971037C401.indb121 2019/08/2320:52:402019/08/2320:52:40-

i) W przypadku niewłaściwego

użytkowania możliwy jest wyciek elektrolitu z akumulatora. Należy unikać kontaktu z nim. W razie przypadkowego kontaktu obmyć narażone części ciała wodą. Jeśli elektrolit dostał się do oczu należy dodatkowo skonsultować się z lekarzem. Wyciekający z akumulatora elektrolit może prowadzić do podrażnienia skóry lub oparzeń. j) Zlecać serwisowanie urządzenia wyłącznie wykwalifi kowanemu technikowi stosującemu wyłącznie identyczne części zamienne. Zapewni to utrzymanie bezpieczeństwa tego urządzenia.

BEZPIECZEŃSTWA OSTRZEŻENIE Lampki LED wytwarzają ciepło podczas użytkowania. Uwięzione ciepło może spowodować wypadek.

• Nie przykrywać urządzenia materiałem ani papierem podczas użytkowania.

• Nie używać lampki LED, kiedy to urządzenie jest zamknięte. Panel sterowania staje się gorący i może spowodować oparzenia. Nie patrzeć w lampkę LED i nie dopuścić do bezpośredniego kontaktu światła z oczami. Przedłużony kontakt oczu z lampkami LED może doprowadzić do uszkodzenia oczu.

• Urządzenie nie jest przenośnym oświetleniem przeznaczonym do użytkowania przez dzieci.

• Dzieci nie mogą bawić się urządzeniem.

• Nie wieszać w miejscach, gdzie zaczepienie wieszaków lub całkowite zaczepienie wieszaków jest niemożliwe.

• W przypadku wieszania w wysokich miejscach, przymocować urządzenie sznurkiem lub podobnym materiałem, aby zapobiec jego upadkowi.

• Nie umieszczać tego urządzenia na niestabilnej powierzchni lub w niestabilnej pozycji.

• Nie umieszczać na tym urządzeniu ciężkich przedmiotów ani na nim nie stawać.

• Użycie akcesoriów innych niż zalecane może grozić pożarem, porażeniem prądem lub obrażeniami ciała. Symbol Znaczenie Aby zmniejszyć ryzyko obrażeń, użytkownik musi się zapoznać z instrukcją obsługi. Tylko do użytku wewnętrznego. Nie patrzeć bezpośrednio w wiązkę światła LED. Nie dotykać przodu ani tyłu panelu LED podczas i bezpośrednio po użyciu. EY971037C401.indb122EY971037C401.indb122 2019/08/2320:52:402019/08/2320:52:40-

1. To urządzenie nie jest

• Nie używać w wilgotnych lub mokrych miejscach.

• Gdy nie jest używane, przechowywać je w bezpiecznym, suchym i czystym miejscu.

2. Nie wolno demontować

urządzenia. Naprawy powinny być wykonywane w autoryzowanym centrum serwisowym.

3. Źródło światła tego urządzenia

powinno być wymieniane wyłącznie przez producenta, jego przedstawiciela lub odpowiednio wykwalifi kowaną osobę. OSTRZEŻENIE dotyczące ładowarki i akumulatora

• Nie używać akumulatorów innych niż akumulatory Panasonic przeznaczone do użytku w połączeniu z tym urządzeniem.

• Firma Panasonic nie ponosi odpowiedzialności za żadne szkody lub wypadki spowodowane użyciem akumulatora po recyklingu lub nieoryginalnego akumulatora.

• Nie wrzucać akumulatora do ognia ani nie narażać go na nadmierne gorąco.

• Nie wbijać przedmiotów, takich jak gwoździe, w akumulator, nie narażać go na wstrząsy, nie demontować go ani nie podejmować prób jego modyfi kacji.

• Nie pozwalać, aby metalowe przedmioty dotykały styków akumulatora.

• Nie przenosić ani nie przechowywać akumulatora w jednym pojemniku z gwoździami lub podobnymi metalowymi przedmiotami.

• Nie ładować akumulatora w miejscach o wysokiej temperaturze, np. w pobliżu ognia lub w miejscu bezpośrednio nasłonecznionym. W przeciwnym razie akumulator może się przegrzać, zapalić lub wybuchnąć.

• Do ładowania akumulatora nigdy nie używać ładowarki innej niż specjalnie do tego przeznaczona ładowarka. W przeciwnym razie akumulator może się przegrzać lub wybuchnąć albo może zacząć z niego wyciekać elektrolit.

• Po wyjęciu akumulatora z tego produktu lub ładowarki zawsze zakładać na miejsce pokrywę akumulatora. W przeciwnym razie może dojść do zwarcia styków akumulatora, co grozi pożarem.

• Gdy stan akumulatora ulegnie pogorszeniu, wymienić go na nowy. Dalsze korzystanie z uszkodzonego akumulatora może spowodować wytwarzanie ciepła przez akumulator albo zapłon lub rozerwanie akumulatora.

• W razie zauważenia jakichkolwiek nieprawidłowości, natychmiast zaprzestać użytkowania i skontaktować się ze sprzedawcą, od którego zakupiono ten produkt. EY971037C401.indb123EY971037C401.indb123 2019/08/2320:52:402019/08/2320:52:40-

• Nie używać akumulatora litowo-jonowego, jeśli jego temperatura wynosi poniżej 0 °C lub powyżej 40 °C. Może to prowadzić do nieprawidłowego działania głównego urządzenia. Pozostawić akumulator w temperaturze pokojowej na ponad godzinę, aby dostosować jego temperaturę.

• Nie przechowywać urządzenia i akumulatora w miejscach, w których temperatura może osiągnąć lub przekroczyć 50 °C (122 °F) (np. wewnątrz metalowej szopy lub samochodu latem), gdyż może to doprowadzić do pogorszenia stanu przechowywanego akumulatora. III. MONTAŻ Mocowanie lub wyciąganie akumulatora

1. Aby podłączyć akumulator:

[Fig.1 ] Wyrównać widoczne znaczniki i podłączyć akumulator. Wsunąć akumulator do oporu, aż wskoczy na swoje miejsce.

2. Aby odłączyć akumulator:

Docisnąć przycisk i wysunąć akumulator w przód. PRZESTROGA Nie używać akumulatora 28,8 V. Nie może on zostać prawidłowo podłączony i może wypaść. IV. OBSŁUGA Przykładowe zastosowania [Fig.2]

• Aby użyć wieszaka, wyjąć wieszak (C) schowany w uchwycie (D). [Fig.3] IV-1. Włączyć światło

1. Zamocować akumulator do

2. Regulacja kąta nachylenia

uchwytu i lampki LED. : [Fig.4] PRZESTROGA Nie otwierać, nie zamykać ani nie obracać urządzenia w sposób przekraczający jego zakres ruchu.

• Otwieranie i zamykanie: od 0º do 90º

• Obracanie: od 0º do 270º

3. Nacisnąć raz włącznik (F), aby

włączyć lampkę LED. Każde naciśnięcie włącznika (F) powoduje przełączanie natężenia oświetlenia, kolejno: z wysokiego na średnie, ze średniego na niskie, z niskiego na zerowe. Wyłączona Tryb wysoki Maksymalna jasność Tryb średni 50% trybu wysokiej jasności Tryb niski 10% trybu wysokiej jasności EY971037C401.indb124EY971037C401.indb124 2019/08/2320:52:402019/08/2320:52:40-

• Aby wyłączyć lampkę LED, przytrzymać włącznik przez chwilę.

• Nie używać lampki LED, kiedy urządzenie jest zamknięte.

• W przypadku korzystania zaraz po podłączeniu akumulatora lub po długim okresie nieużywania, trzymać przycisk włącznika wciśnięty do czasu włączenia się lampki. PRZESTROGA

• Podczas użytkowania i bezpośrednio po zakończeniu użytkowania, powierzchnia emitująca światło i tylna ścianka powierzchni emitującej światło są gorące, dlatego trzymać urządzenie z boku, by je obsługiwać. [Fig.5]

4. Zakończyć użytkowanie i

schować urządzenie. [Fig.6] UWAGA:

• Jeśli pokrywka (K) została usunięta, zamontować ją na miejsce. [Fig.7] IV-2. Zasilanie USB Tego urządzenia można używać do ładowania urządzeń USB, takich jak smartfony. UWAGA:

• Urządzenie pozwala na zasilanie tylko podłączonych urządzeń. (Parametry zasilania: prąd stały, 5 V, łącznie dwa gniazda 2 A)

• Nie podłączać urządzeń o parametrach zasilania 5 V i korzystających z 2 gniazd o natężeniu przekraczającym 2 A jednocześnie do tego urządzenia. Może to spowodować uszkodzenie urządzenia.

• W zależności od urządzenia USB lub kabla USB, ładowanie może być niemożliwe.

• Niektóre urządzenia mogą nie pozwalać na ładowanie w sposób inny niż opisany.

• Całkowite natężenie ładowania dla 2 gniazd wynosi 2 A. W zależności od kombinacji urządzeń podczas jednoczesnego ładowania dwóch urządzeń, czas ładowania może być dłuższy niż zwykle lub, w rzadkich przypadkach, ładowanie dwóch urządzeń jednocześnie może być niemożliwe.

• Ładowanie może być niemożliwe w zależności od urządzenia USB i/lub kabla USB.

1. Zdjąć pokrywkę gniazd USB

(E) i podłączyć dostępny w sprzedaży kabel USB. [Fig.8]

2. Nacisnąć przycisk zasilania

USB (H) i rozpocząć zasilanie.

3. Po zakończeniu użytkowania,

nacisnąć przycisk zasilania USB (H) ponownie w celu wyłączenia zasilania. UWAGA:

• Funkcja automatycznego wyłączania automatycznie wyłącza zasilanie przez USB po upływie około 6 h od wciśnięcia przycisku, jeśli zasilanie pozostaje włączone. EY971037C401.indb125EY971037C401.indb125 2019/08/2320:52:402019/08/2320:52:40-

4. Założyć pokrywę gniazda (E).

IV-3. Funkcja wskaźnika poziomu naładowania akumulatora

• Po naciśnięciu przycisku zasilania USB (H), wskaźnik poziomu naładowania akumulatora wskaże poziom naładowania przy pomocy 3 segmentów.

• Wskaźnik poziomu naładowania (G) zawsze włącza się i wskazuje poziom naładowania podczas zasilania przez USB. Wskaźnik Stan akumulatora Wystarczająco naładowany. Pozostaje około 50% ładunku. Poziom naładowania akumulatora jest niski. Akumulator wymaga naładowania w najbliższym czasie. Lampka miga Akumulator rozładowany. Akumulator wymaga naładowania.

FUNKCJA POWIADAMIANIA (1) Powiadomienie o niskim poziomie naładowania akumulatora 10 minut przed rozładowaniem akumulatora lampka LED błyśnie trzykrotnie i przełączy się na „Tryb niski” (niskiego natężenia), a kontrolka zasilania USB (I) oraz wskaźnik poziomu naładowania akumulatora (3 segmenty) będą migać.

• Gdy znajduje się w „Trybie niskim, lampka LED nie ściemnia się dalej”. Jedynie miga. (2) Alarm przegrzania LED Kiedy temperatura wokół źródła światła LED osiągnie wysoki poziom, lampka LED stopniowo przełączy się na „Tryb niski”, aby zapobiec usterce głównego urządzenia lub skróceniu trwałości źródła światła LED. (3) Alarm przegrzania akumulatora Kiedy temperatura akumulatora osiągnie wysoki poziom, lampka LED przełączy się na „Tryb niski”, aby zapobiec usterce akumulatora, a kontrolka zasilania USB (I) oraz wskaźnik poziomu naładowania akumulatora (3 segmenty) będą migać. EY971037C401.indb126EY971037C401.indb126 2019/08/2320:52:402019/08/2320:52:40-

Recykling UWAGA!: W celu ochrony środowiska i recyklingu materiałów dopilnować, aby urządzenie zostało zutylizowane w ofi cjalnie wyznaczonym do tego miejscu, jeśli takie miejsce istnieje w kraju użytkowania. Informacje dla użytkowników dotyczące zbiórki i utylizacji starego sprzętu oraz zużytych baterii i akumulatorów Przedstawione symbole umieszczane na produktach, opakowaniach i/lub dołączonej dokumentacji informują, że zużytych urządzeń elektrycznych lub elektronicznych, jak również baterii/akumulatorów nie należy wyrzucać razem z odpadami z gospodarstw domowych. Zgodnie z krajowym ustawodawstwem oraz Dyrektywami 2012/19/UE i 2006/66/EC, stare produkty, zużyte baterie i akumulatory należy przekazywać do stosownych punktów odbioru, które gwarantują prawidłową utylizację, odzysk i recykling. Prawidłowa utylizacja opisywanych produktów i akumulatorów pomaga zachować cenne zasoby i uniknąć negatywnego wpływu na zdrowie i środowisko, jaki może mieć niewłaściwe postępowanie z odpadami. Więcej informacji na temat odbioru i recyklingu starych produktów, akumulatorów oraz baterii można uzyskać po skontaktowaniu się z lokalnymi władzami miejskimi, przedsiębiorstwem świadczącym usługi usuwania odpadów lub sklepem, w którym zakupiono dane pozycje. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w krajowym ustawodawstwie. [Informacje dla fi rm w obrębie Unii Europejskiej] W razie konieczno ści pozbycia się urządzeń elektrycznych lub elektronicznych należy skontaktować się z punktem sprzedaży lub z dostawcą w celu uzyskania dalszych informacji. [Informacje dotyczące utylizacji w krajach spoza Unii Europejskiej] Te symbole obowiązuje tylko w Unii Europejskiej. W razie potrzeby pozbycia się tych pozycji należy skontaktować się z miejscowymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie utylizacji. EY971037C401.indb127EY971037C401.indb127 2019/08/2320:52:412019/08/2320:52:41-

VI. DANE TECHNICZNE [Urządzenie zasadnicze] Model nr EY37C4 Napięcie DC 14,4 V / DC 18 V / DC 21,6 V Strumień świetlny 750 lm Natężenie oświetlenia 1500 lx (z przodu w odległości 40 cm) Źródło światła LED Około 8 W (10 diod LED) Gniazdo USB 2 × gniazda USB typu A (5 V prądu stałego) o łącznym natężeniu zasilania 2 A Ciężar 380 g (tylko jednostka główna) Wymiary (szer. × wys. × gł.) 162 mm × 70 mm × 99 mm (z uchwytem złożonym na płasko z powierzchnią korpusu) Akumulator Akumulator litowo-jonowy EY9L45 EY9L47 EY9L51 EY9L52 EY9L53 EY9L54 EY9L62 [Akumulator] Model nr EY9L45 EY9L47 EY9L51 EY9L52 Akumulator Akumulator litowo–jonowy Napięcie DC 14,4 V DC 18 V (3,6 V × 8 baterie) (3,6 V × 4 baterie) (3,6 V × 10 baterie) (3,6 V × 5 baterie) Model nr EY9L53 EY9L54 EY9L62 Akumulator Akumulator litowo–jonowy Napięcie DC 18 V DC 21,6 V (3,6 V × 5 baterie) (3,6 V × 10 baterie) (3,6 V × 12 baterie) EY971037C401.indb128EY971037C401.indb128 2019/08/2320:52:412019/08/2320:52:41-

[Ładowarka] Model nr EY0L82 Parametry elektryczne Patrz tabliczka znamionowa na dnie ładowarki. Ciężar 0,93 kg Czas ładowania EY9L45 EY9L47 EY9L51 EY9L52 Akumulator gotowy do użytku: 50 min. Akumulator gotowy do użytku: 35 min. Akumulator gotowy do użytku: 55 min. Akumulator gotowy do użytku: 35 min. Akumulator naładowany w pełni

60 min. Akumulator naładowany w pełni

40 min. Akumulator naładowany w pełni

70 min. Akumulator naładowany w pełni

40 min. Model nr EY0L82 Parametry elektryczne Patrz tabliczka znamionowa na dnie ładowarki. Ciężar 0,93 kg Czas ładowania EY9L53 EY9L54 EY9L62 Akumulator gotowy do użytku: 45 min. Akumulator gotowy do użytku: 65 min. Akumulator gotowy do użytku: 65 min. Akumulator naładowany w pełni

60 min. Akumulator naładowany w pełni

80 min. Akumulator naładowany w pełni

85 min. UWAGA: W tej tabeli mogą znajdować się modele niedostępne na danym obszarze. Informacje w najnowszym katalogu ogólnym. Nazwa i adres sprzedawcy są umieszczone na dołączonej karcie gwarancyjnej. EY971037C401.indb129EY971037C401.indb129 2019/08/2320:52:412019/08/2320:52:41-

VII. KONSERWACJA Wycierać urządzenie wyłącznie suchą i miękką ściereczką. Do czyszczenia urządzenia nie używać wilgotnej ściereczki, rozcieńczalnika, benzyny ani innych lotnych rozpuszczalników. Jeśli wnętrze urządzenia lub akumulatora zostanie narażone na działanie wody, jak najszybciej spuścić z niego wodę i pozostawić do wyschnięcia. Ostrożnie usunąć kurz lub opiłki żelaza nagromadzone wewnątrz urządzenia. Jeśli wystąpią jakiekolwiek problemy z obsługą urządzenia, skonsultować się z serwisem. VIII. AKCESORIA Akumulator

• Patrz Dane techniczne. Ładowarka EY0L82

• Patrz Dane techniczne. UWAGA:
