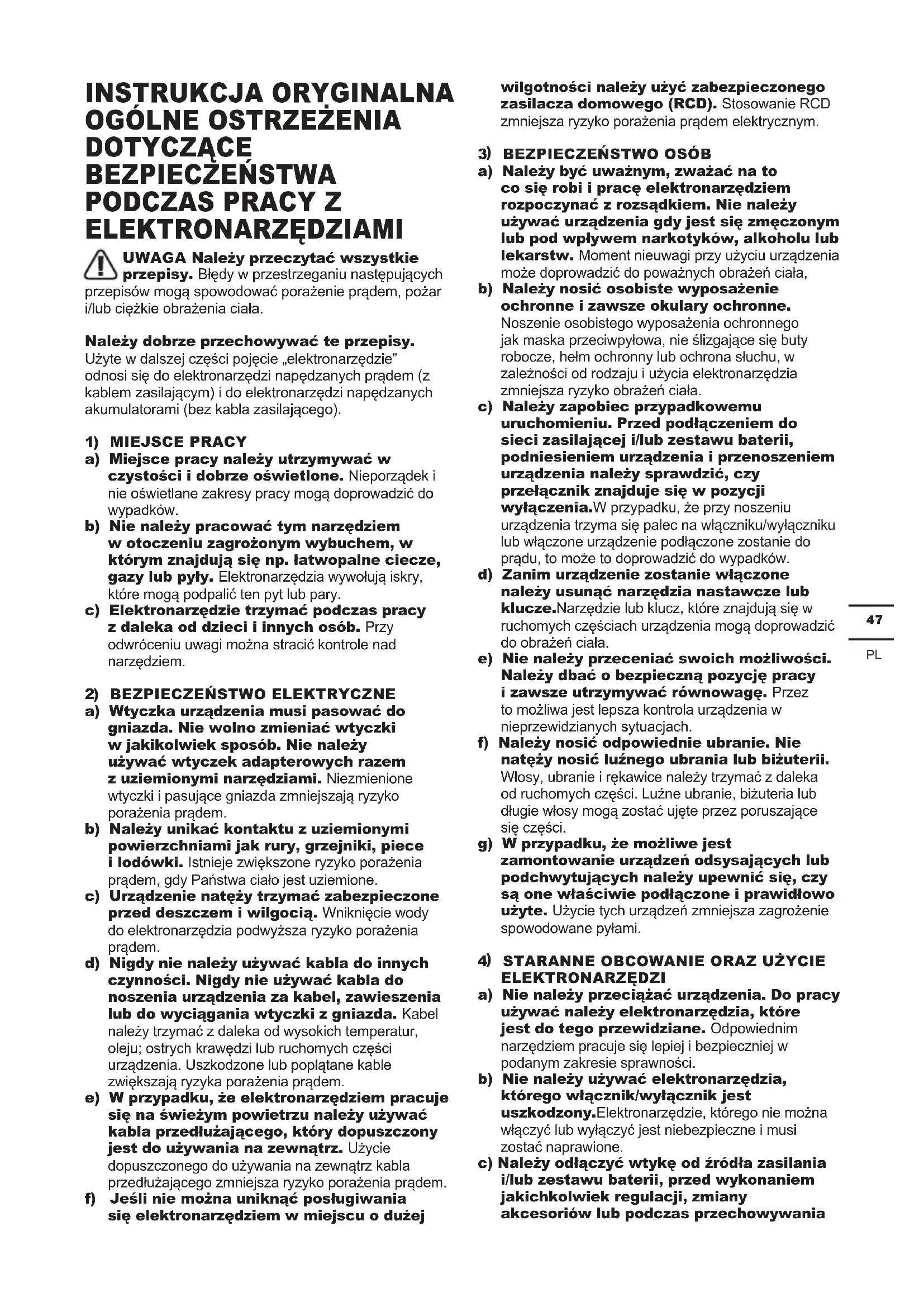

INSTRUKCJA OBSŁUGI KUX21 KRESS

UWAGA Należy przeczytać wszystkie przepisy. Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy dobrze przechowywać te przepisy.

Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

1) MIEJSCE PRACY
a) Miejsce pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.
b) Nie należy pracować tym narzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.
c) Elektronarzędzie trzymać podczas pracy z daleka od dzieci i innych osób. Przy odwróceniu uwagi można stracić kontrole nad narzędziem.
2) BEZPIECZEŃSTWO ELEKTRYCZNE
a) Wtyczka urządzenia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie należy używać wtyczek adapterowych razem z uziemionymi narzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.
c) Urządzenie natęży trzymać zabezpieczone przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.
d) Nigdy nie należy używać kabla do innych czynności. Nigdy nie używać kabla do noszenia urządzenia za kabel, zawieszenia lub do wyciągania wtyczki z gniazda. Kabel należy trzymać z daleka od wysokich temperatur, oleju; ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem.
e) W przypadku, że elektronarzędziem pracuje się na świeżym powietrzu należy używać kabla przedłużającego, który dopuszczony jest do używania na zewnątrz. Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.
f) Jeśli nie można uniknąć posługiwania się elektronarzędziem w miejscu o dużej

wilgotności należy użyć zabezpieczonego zasilacza domowego (RCD). Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3) BEZPIECZEŃSTWO OSÓB
a) Należy być uważnym, zważać na to co się robi i pracę elektronarzędziem rozpoczynać z rozsądkiem. Nie należy używać urządzenia gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała,
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne.

Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należy zapobiec przypadkowemu uruchomieniu. Przed podłączeniem do sieci zasilającej i/lub zestawu baterii, podniesieniem urządzenia i przenoszeniem urządzenia należy sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.
d) Zanim urządzenie zostanie włączone należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
e) Nie należy przeceniać swoich możliwości. Należy dbać o bezpieczną pozycję pracy i zawsze utrzymywać równowagę. Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.
f) Należy nosić odpowiednie ubranie. Nie natęży nosić luźnego ubrania lub biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać ujęte przez poruszające się części.
g) W przypadku, że możliwe jest zamontowanie urządzeń odsysających lub podchwytujących należy upewnić się, czy są one właściwie podłączone i prawidłowo użyte. Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.
4) STARANNE OBCOWANIE ORAZ UŻYCIE ELEKTRONARZĘDZI
a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które jest do tego przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Należy odłączyć wtykę od źródła zasilania i/lub zestawu baterii, przed wykonaniem jakichkolwiek regulacji, zmiany akcesoriów lub podczas przechowywania

elektronarzędzi. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.

d) Nie używane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie należy dać narzędzia do użytku osobom, które jego nie znają lub nie przeczytały tych przepisów. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.
e) Urządzenie należy pieczołowicie pielęgnować. Należy kontrolować, czy ruchome części urządzenia funkcjonują bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone, co mogłoby mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
f) Narzędzia tnące należy utrzymywać ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.
g) Elektronarzędzia, osprzęt, narzędzia itd. należy używać odpowiednio do tych przepisów i tak, jak jest to przewidziane dla tego specjalnego typu urządzenia. Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

5) SERWIS

a) Naprawę urządzenia należy zlecić jedynie kwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA PRĄCY Z MŁOTAMI

1. Używać ochrony słuchu z wiertarkami udarowymi. Hałas może spowodować utratę słuchu.
2. Używać dodatkowych uchwytów dostarczonych wraz z narzędziem. Utrata kontroli może spowodować obrażenia ciała.
3. Jeśli narzędzie tnące może mieć kontakt z ukrytym okablowaniem, podczas działania narzędzie należy trzymać za izolowane powierzchnie. Kontakt z 'aktywnym' okablowaniem może także spowodować obnażenie metalowych elementów i porażenie operatora prądem elektrycznym.
4. Używać maski przeciwpyłowej.

SYMBOLE

	Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami.
	Używać ochrony słuchu
	Używać ochrony wzroku
	Używać maski przeciwpyłowej
	Podwójna izolacja
	Należy zakładać okulary ochronne
	Przed rozpoczęciem wykonywania jakichkolwiek czynności serwisowych należy odłączyć wtyczkę od gniazdka elektrycznego.
	Betonie
	Wysoka prędkość obrotowa
	Niska prędkość obrotowa
	Uchwyt narzędziowy
	Wiercenie
	Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

LISTA KOMPONENTÓW

1.	UCHWYT
2.	OGRANICZNIK GŁĘBOKOŚCI
3.	PRZEŁĄCZNIK WYBORU TRYBU FUNKCJI
4.	POKRYWA ZBIORNICZKA ZE SMAREM
5.	UCHWYT ANTYWIBRACYJNY
6.	WŁĄCZNIK/WYŁĄCZNIK
7.	RĘKOJEŚĆ

* Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

DANE TECHNICZNE

Typ KUX21 (X21- oznaczenie urządzenia, reprezentuje Młot obrotowy)

Napięcie	220-240V~50Hz
Moc znamionowa	1050W
Prędkość znamionowa bez obciążenia	0-610/min
Liczba udarów	4150/min
Energia udaru	7.5J
Podwójna izolacja	□/II
Maks. zdolność wiercenia (Betonie)	38mm
Masa urządzenia	5,3kg

AKCESORIA

Rękojeść 1
Ogranicznik głębokości 1

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Używać dobrej jakości akcesoriów oznaczonych dobrze znanymi markami. Typ narzędzia wybierz według rodzaju pracy, którą będziesz wykonywał. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

DANE DOTYCZĄCE

HAŁASU I WIBRACJI

Ważone ciśnienie akustyczne L	_pA :94.3dB(A)
Ważona moc akustyczna	L_pA :105.3dB(A)
K_PA & K_WA	3.0dB(A)

Używać ochrony słuchu.

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN 60745:

Wiercenie udarowe w betonie	Wartość przenoszenia wibracji a_h,HD = 8,152m/s^2
	Niepewność K = 1,5 m/s2
Dłutowanie	Wartość przenoszenia wibracji a_h,CH = 14,6766m/s^2
	Niepewność K = 1,5 m/s2

Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być używa we wstępnej ocenie narażenia.

Ostrzeżenie: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk

Ostrzeżenie: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dług, wierteł i ostrzy Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

INSTRUKCJA OBSŁUGI

UWAGA: Przed użyciem narzędzia należy uważnie przeczytać instrukcje.

Użycie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do wiercenia udarowego w betonie, cegle i kamieniu, jak również do lekkich prac kucia.

Ostrzeżenie: Przed rozpoczęciem wykonywania jakichkolwiek czynności serwisowych należy

odłączyć wtyczkę od gniazdka elektrycznego.

OBSŁUGA

Działanie Ilustracja
Wybór trybu działania	Patrz Rys. A
Wkładanie wierteł	Patrz Rys. B1
Wyjmowanie wierteł	Patrz Rys. B2
UCHWYT DODATKOWY	Patrz Rys. C
KORZYSTANIE Z MIERNIKA GŁĘBOKOŚCI	Patrz Rys. D
Włącznik/wyłącznik	Patrz Rys. E
Smarowanie maszynyOstrzeżenie:Przechowuj pojemnik ze smarem poza zasięgiem dzieci.	Patrz Rys. F
WYMIANA SZCZOTEKOdkręć wkrętakiem pokrywkę szczotki węglowej.Jeśli szczotki wymagają wymiany, zawsze wymieniaj je w komplecie..Wkręć pokrywkę szczotki węglowej do oporu. Sprawdź, czy elektronarzędzie działa. Przed rozpoczęciem pracy uruchom elektronarzędzie na biegi luzem na kilka minut, aby szczotki właściwie osiadły.	Patrz Rys. G1, G2
STAŁA KONTROLA ELEKTRYCZNA	/
ZABEZPIECZENIE PRZECIĄŻENIOWE	/

ZALECENIA DOTYCZĄCE PRACY Z ELEKTRONARZĘDZIEM

1. Zmniejsz nacisk na wiertło tuż przed wyjściem na drugą stronę ścianki. Zapobiegnie to zakleszczeniu narzędzia.
2. Przy wykonywaniu otworów o dużej średnicy, należy najpierw mniejszym wiertłem wywiercić otwór prowadzący.
3. Nacisk na wiertło zawsze wywieraj wzdłuż linii prostej i w miarę możliwości pod kątem prostym do powierzchni obrabianego przedmiotu.
4. Nie zmieniaj nigdy trybu roboczego podczas pracy narzędzia.
5. Nie wywieraj zbyt dużego nacisku na narzędzie podczas długowania. Zbyt duży nacisk nie zwiększa wydajności pracy.

KONSERWACJA

Przed dokonywaniem jakichkolwiek regulacji, obsługi technicznej lub konserwacji należy wyjąć wtyczkę z gniazdka.

W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości.

Jeśli uszkodzony zostanie przewód zasilający, aby uniknąć niebezpieczeństwa powinien zostać wymieniony przez producenta, przedstawiciela serwisu lub inną wykwalifikowaną osobę.

Dodawaj około 10 gramów środka smarnego #1 (około 2-3 zakrętki od butelki wody) do skrzyni biegów co 100 godzin eksploatacji.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu,

■ jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

ROZWIAZYWANIE PROBLEMÓW

W poniższej tabeli podano listę sprawdzającą i działania, jakie można wykonać, jeśli urządzenie działa w nieprawidłowy sposób.

Jeśli nie spowodują one zidentyfikowania/rozwiązania problemu, należy skontaktować się z Działem obsługi klienta Kress.

Należy podkreślić w tym miejscu, że zalecane jest nałożenie smaru na trzon każdej używanej końcówki wiertła.

Objawy Możliwa przyczyna możliwe rozwiązanie
Urządzenie nie działa	Brak zasilania urządzenia	Włączyć zasilanieUżyć innego gniazdka
	Szczotki są zużyte	Muszą one zostać sprawdzone przez wykwalifikowaną osobę i wymienione w razie potrzeby
Moc i wydajność mjota urządzenia są zbyt niskie.	Maszyna może być zimna	Rozgrzać urządzenie przez 1–2 minuty przed osiągnięciem prawidłowej temperatury roboczej
	Końcówka wiertła nie wsuwa się swobodnie w uchwyt	Usunąć zapylenie i zabrudzenie z uchwytu. Nasmarować trzon końcówki w razie konieczności.
	W skrzyni biegów nie ma dość oleju smarowego	Zleć wykwalifikowanej osobie dodanie nieco oleju smarowego (około 2 lub 3 zakrętek od butelki)
Końcówka wiertła nie wsuwa się w uchwyt swobodnie	Uchwyt jest zabrudzony i zapylony.	Usunąć zapylenie i zabrudzenie z uchwytu. Nasmarować trzon końcówki w razie konieczności.
	Trzon końcówki jest uszkodzony lub zniekształcony	Użyć nowej końcówki
