Tekniske specifikationer	KRESS KUX21 boremaskine, 600 W effekt, variabel hastighed fra 0 til 2800 omdr./min, 13 mm borepatron.
Anvendelse	Ideel til boring i træ, metal og plastik, egnet til både gør-det-selv og professionelle opgaver.
Vedligeholdelse og reparation	Kontroller regelmæssigt kulbørsterne, rengør borepatronen og smør bevægelige dele efter behov.
Sikkerhed	Brug beskyttelsesbriller, handsker og sørg for, at strømkablet er i god stand.
Generelle oplysninger	2 års garanti, vægt på 1,5 kg, kompakte dimensioner for nem opbevaring.

Ofte stillede spørgsmål - KUX21 KRESS

KRESS KUX21 boremaskinen tænder ikke, hvad skal jeg gøre?

Kontroller, at boremaskinen er korrekt tilsluttet, og at stikkontakten fungerer. Hvis den er batteridrevet, skal du sikre dig, at batteriet er opladet.

Hvordan skifter jeg bor på KRESS KUX21?

For at skifte bor skal du skrue borepatronen af ved at dreje mod uret, indsætte det nye bor og derefter stramme borepatronen igen.

Boremaskinen larmer unormalt, hvad skal jeg gøre?

Unormalt støj kan indikere et mekanisk problem. Sluk straks boremaskinen og kontroller, om noget blokerer motoren. Hvis problemet fortsætter, kontakt service.

Hvad er den maksimale borekapacitet for KRESS KUX21?

KRESS KUX21 kan bore op til 13 mm i stål og op til 30 mm i træ, afhængigt af bor typen.

Hvordan rengør jeg min KRESS KUX21 boremaskine?

Tag stikket ud, før du rengør boremaskinen. Brug en blød, tør klud til at fjerne støv. Undgå at bruge aggressive kemikalier.

Hvad gør jeg, hvis boremaskinen overopheder?

Hvis boremaskinen overopheder, stop og lad den køle af i mindst 15 minutter. Kontroller også, om boret sidder fast, eller om boremaskinen bruges for intensivt.

Batteriet oplades ikke, hvad skal jeg gøre?

Sørg for, at batteriet er korrekt isat opladeren, og at opladeren er tilsluttet en fungerende stikkontakt. Hvis batteriet stadig ikke oplades, prøv et andet batteri eller en anden oplader.

Hvor kan jeg finde reservedele til KRESS KUX21?

Reservedele kan bestilles hos din lokale KRESS-forhandler eller via KRESSs officielle hjemmeside.

Boremaskinen vibrerer kraftigt under brug, hvad skal jeg gøre?

Kontroller, at boret er korrekt installeret og ikke er beskadiget. Sørg også for, at materialet, der bores i, er stabilt og sikkert fastgjort.

Hvordan bruger jeg slagfunktionen på KRESS KUX21?

For at bruge slagfunktionen skal du indstille vælgeren til slagtilstand. Dette gør det muligt at bore i hårde materialer som murværk.

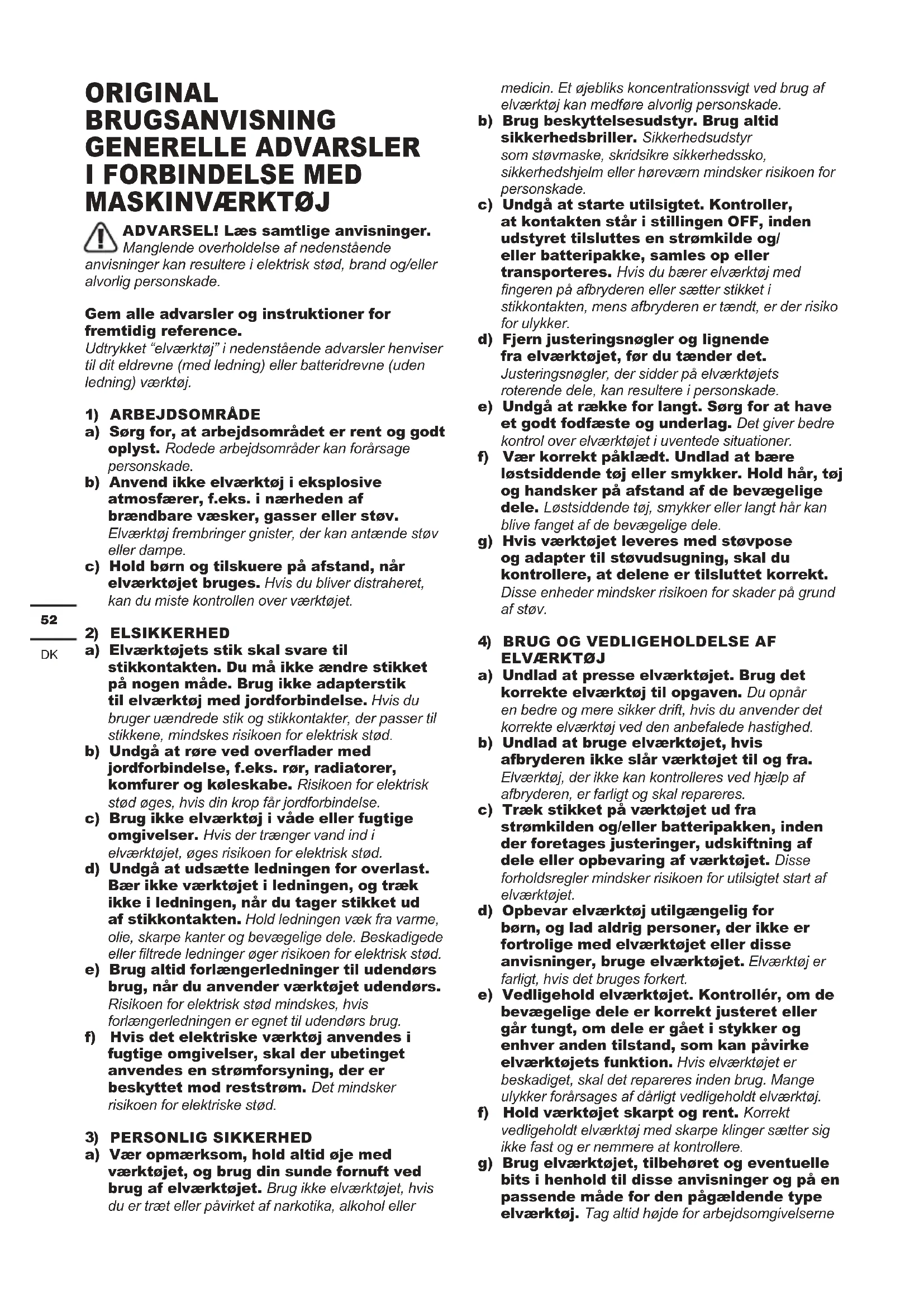

BRUGSANVISNING KUX21 KRESS

ADVARSEL! Læs samtlige anvisninger. Manglende overholdelse af nedenstående anvisninger kan resultere i elektrisk stød, brand og/elle, alvorlig personskade.

Udtrykket "elværktøj" i nedenstående advarsler henviser til dit eldrevne (med ledning) eller batteridrevne (uden ledning) værktøj.

1) ARBEJDSOMRÅDE

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede arbejdsområder kan forårsage personskade.
b) Anvend ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv.
Elværktøj frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og tilskuere på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over værktøjet.

2) ELSIKKERHED

a) Elværktøjets stik skal svare til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug ikke adapterstik til elværktøj med jordforbindelse. Hvis du bruger uændrede stik og stikkontakter, der passer til stikkene, mindskes risikoen for elektrisk stød.

b) Undgå at røre ved overflader med jordforbindelse, f.eks. rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis din krop får jordforbindelse.

c) Brug ikke elværktøj i våde eller fugtige omgivelser. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

d) Undgå at udsætte ledningen for overlast. Bær ikke værktøjet i ledningen, og træk ikke i ledningen, når du tager stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød.

e) Brug altid forlængerledninger til udendørs brug, når du anvender værktøjet udendørs. Risikoen for elektrisk stød mindskes, hvis forlængerledningen er egnet til udendørs brug.

f) Hvis det elektriske værktøj anvendes i fugtige omgivelser, skal der ubetinget anvendes en strømforsyning, der er beskyttet mod reststrøm. Det mindsker risikoen for elektriske stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, hold altid øje med værktøjet, og brug din sunde fornuft ved brug af elværktøjet. Brug ikke elværktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller

medicin. Et øjebliks koncentrationssvigt ved brug af elværktøj kan medføre alvorlig personskade.

b) Brug beskyttelsesudstyr. Brug altid sikkerhedsbriller. Sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn mindsker risikoen for personskade.

c) Undgå at starte utilsigtet. Kontroller, at kontakten står i stillingen OFF, inden udstyret tilsluttes en strømkilde og/eller batteripakke, samles op eller transporteres. Hvis du bærer elværktøj med fingeren på afbryderen eller sætter stikket i stikkontakten, mens afbryderen er tændt, er der risiko for ulykker.

d) Fjern justeringsnøgler og lignende fra elværktøjet, før du tænder det. Justeringsnøgler, der sidder på elværktøjets roterende dele, kan resultere i personskade.

e) Undgå at række for langt. Sørg for at have et godt fodfæste og underlag. Det giver bedre kontrol over elværktøjet i uventede situationer.

f) Vær korrekt påklædt. Undlad at bære løstsiddende tøj eller smykker. Hold här, tøj og handsker på afstand af de bevægelige dele. Løstsiddende tøj, smykker eller langt här kan blive fanget af de bevægelige dele.

g) Hvis værktøjet leveres med støvpose og adapter til støvudsugning, skal du kontrollere, at delene er tilsluttet korrekt. Disse enheder mindsker risikoen for skader på grund af støv.

4) BRUG OG VEDLIGEHOLDELSE AF ELVÆRKT∅J

a) Undlad at presse elværktøjet. Brug det korrekte elværktøj til opgaven. Du opnår en bedre og mere sikker drift, hvis du anvender det korrekte elværktøj ved den anbefalede hastighed.

b) Undlad at bruge elværktøjet, hvis afbryderen ikke slår værktøjet til og fra. Elværktøj, der ikke kan kontrolleres ved hjælp af afbryderen, er farligt og skal repareres.

c) Træk stikket på værktøjet ud fra strømkilden og/eller batteripakken, inden der foretages justeringer, udskiftning af dele eller opbevaring af værktøjet. Disse forholdsregler mindsker risikoen for utilsigtet start af elværktøjet.

d) Opbevar elværktøj utilgængelig for børn, og lad aldrig personer, der ikke er fortrolige med elværktøjet eller disse anvisninger, bruge elværktøjet. Elværktøj er farligt, hvis det bruges forkert.

e) Vedligehold elværktøjet. Kontrollér, om de bevægelige dele er korrekt justeret eller går tungt, om dele er gået i stykker og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker forårsages af dårligt vedligeholdt elværktøj.

f) Hold værktøjet skarpt og rent. Korrekt vedligeholdt elværktøj med skarpe klinger sætter sig ikke fast og er nemmere at kontrollere.

g) Brug elværktøjet, tilbehøret og eventuelle bits i henhold til disse anvisninger og på en passende måde for den pågældende type elværktøj. Tag altid højde for arbejdsomgivelserne

og den forhåndenværende opgave. Hvis elværktøjet bruges til andre opgaver end den, det er beregnet til, kan det medføre farlige situationer.

5) SERVICE

a) Service på elværktøjet skal udføres af en autoriseret reparatør ved hjælp af originale reservedele. Dette sikrer, at elværktøjet er sikkert at bruge.

YDERLIGERE IKKERHEDSFORANSTAL- TNINGER FOR DIN BOREHAMMER

1. Bær høreværn. Støj kan medføre tab af hørelse.
2. Brug de støttehåndtag, der medfulgte værktøjet. Hvis du mister kontrollen, kan det medføre personskade.
3. Hold elværktøjet i de isolerede håndgreb, när du udfører opgaver, hvor værktøjet kan komme i kontakt med skjulte elledninger eller sin egen ledning. Hvis værktøjet rammer en strømførende ledning, bliver dets elektriske dele også strømførende, hvilket kan give brugeren elektrisk stød.
4. Bær støvmaske.

SYMBOLER

	For at undgå risikoen for personskader skal brugeren læse brugervejledningen
	Bær høreværn
	Bær øjenværn
	Bær støvmaske
	Isolationsklasse
	Bær beskyttelseshandsker
	Træk stikket ud, før der arbejdes på maskinen

	Beton
	Høj hastighed
	Lav hastighed
	Værktøjsholder
	Slagboring
	Advarsel
	Mejsling
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

KOMPONENTLISTE

1.	CHUCK
2.	DYBDEMÅLER
3.	VALG AF FUNKTIONSTILSTAND
4.	FEDTKASSEDÆKSEL
5.	ST∅DFAST HÅNDTAG
6.	TÆND /SLUK KONTAKT
7.	HJÆLPEHÅNDTAG

* Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

TEKNISKE DATA

Type KUX21 (X21- udpegning af maskiner, repræsentant for Rotationshammer)

Nominel Spænding:	220-240V~50Hz
Nominel Effekt:	1050W
Nominel Friløbshastighed:	0-610/min
Slagfrekvens:	4150/min
Slagenergi	7.5J
Dobbeltisolering	□/II
Maks. Boredybde(Beton)	38mm
Maskinens vægt:	5,3kg

TILBEH∅R

Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikke

ST∅JINFORMATION

A-vægtet lydtryksniveau L	pA:94.3dB(A)
A-vægtet lydeffektnivear L	pA:105.3dB(A)
KPA& KWA 3.0dB(A)
Bær høreværn.

VIBRATIONSINFORMATION

Den totale værdi for vibration malt ifølge EN60745:
Slagboring I beton	Værdi for vibration a_h,HD = 8,152m/s^2
	Usikkerhed K = 1,5 m/s2
Mejsling	Værdi for vibration ah,CH= 14,6766m/s2
	Usikkerhed K = 1,5 m/s2

Den erklærede samlede vibrationsstyrke kan bruges til at sammenligne et værktøj med et andet, og kan også bruges til en foreløbig vurdering af eksponeringen.

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af:

Hvordan værktøjet bruges og materialerne, der skæres eller bores i.

Værktøjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode.

Sådan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt.

Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr.

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

BETJENINGSVEJLED -NING

BEMÆRK: Læs instruktioner omhyggeligt, inden værktøjet tages i brug.

Mulig anvendelse

Denne maskine er velegnet til boring af hammer og let mejsling af beton, mursten og sten.

ADVARSEL: Træk stikket ud, før der arbejdes på maskinen

BETJENING

Løsning Figur
Vælg betjeningstilstand	Se figur A
Indsæt boremaskinen	Se figur B1
Fjern boremaskinen	Se figur B2
Juster hjælpehåndtaget	Se figur C
Brug en dybdemåler	Se figur D
Tænd /Sluk Kontakt	Se figur E
Smøring MaskineOstrzeżenie:Przechowuj pojemnik ze smarem poza zasięgiem dzieci.	Se figur F
WYMIANA SZCZOTEKBrug en skruetrækker til at løsne kulbørstedækslet.Når du skal udskifte børsterne, skal du sørge for at opdatere begge børster.Spænd kulbørstehættet helt. Kontroller, om værktøjet fungerer korrekt. Lad den køre i et par minutter for at stabilisere børsten før brug.	Se figur G1, G2
KONSTANT ELEKTRONISK KONTROL	/
OVERLOAD BESKYTTELSE	/

TIP TIL VÆRKT∅JSJOB

1. Når borkronen er ved at sprænge, skal du reducere dens tryk. Dette forhindrer, at borekronen sidder fast.
2. Når du borer et stort hul, skal du først bruge en mindre bit til at bore et pilothul.
3. Tryk altid på boret i en lige linje og, hvis muligt, i rette vinkler på emnet.
4. Du må ikke ændre driftsform under borearbejdet.
5. Brug ikke for stort tryk på værktøjet, mens der er mejslet. Ekspressivitet fremskynder ikke arbejdet.

VEDLIGEHOLDELSE

Træk stikket ud af stikkontakten, inden der udføres nogen form justering, service eller vedligholdele.

Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen.

Hvis elledningen beskadiges, skal den udskiftes af producenten, dennes servicerepræsentant eller anden kvalificeret fagmand for at undgå, at der opstår farlige situationer.

Tilsæt ca. 10 gram 1# smøremiddel (ca. 2-3 vandflaskehætter) til gearkassen for hver 100 driftstimer.

MILJ∅BESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du

er i tvivl.

KONFORMITETSERKLÆ- RING

Vi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

erklærer herved, at produktet Beskrivelse Rotationshammer Type KUX21 (X21 - udpegning af maskiner, repræsentant for Rotationshammer) Funktion Hamring af forskellige materialer

er i overensstemmelse med fölgende direktiver: 2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU

Standarder i overensstemmelse med EN 60745-1, EN 60745-2-6, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3

Personen, autoriseret til at udarbejde den tekniske fil, Navn Marcel Filz Adresse Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany

A# C E

2022/06/22 Allen Ding Vicechefingeniør, undersøgelse og certificering Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

FEJLFINDING

Følgende tabel viser de kontroller og handlinger, du kan udføre, hvis maskinen ikke fungerer normalt. Hvis disse ikke identificerer / løser problemet, bedes du kontakte Kress kundeservice. Vi tilføjer en anmeldelse her for igen at foreslå, at du påfører fedt på skaftet på hver bor, du bruger.

symptom Sandsynlig årsag Mulig løsning
Maskinen kan ikke køre	Maskinen har ingen strøm	Tænd for strømmenBrug en anden stikkontakt
	Børsten er slidt	Lad en kvalificeret person inspicere det og udskift det om nødvendigt
Maskinens kraft og hammereffektivitet er meget lav.	Maskinen kan være kold	Forvarm maskinen i 1-2 minutter, indtil den korrekte arbejdstemperatur er nået
	Din bor kan ikke glide frit i chucken	Rengør støv og snavs indeni chucken;Smør om nødvendigt skaftet på boret.
	Der er ikke nok fedtolie i gearkassen	Få en kvalificeret person til, at tilføje fedtolie (ca. 2 eller 3 flaskehætter)
Din bor passer ikke let ind i chucken	Støv og snavs på chucken.	Rengøring af støv og snavs inde i chucken
	Borets skaft er beskadiget eller deformeret	Skift en ny bit
