BRUKSANVISNING KUX21 KRESS

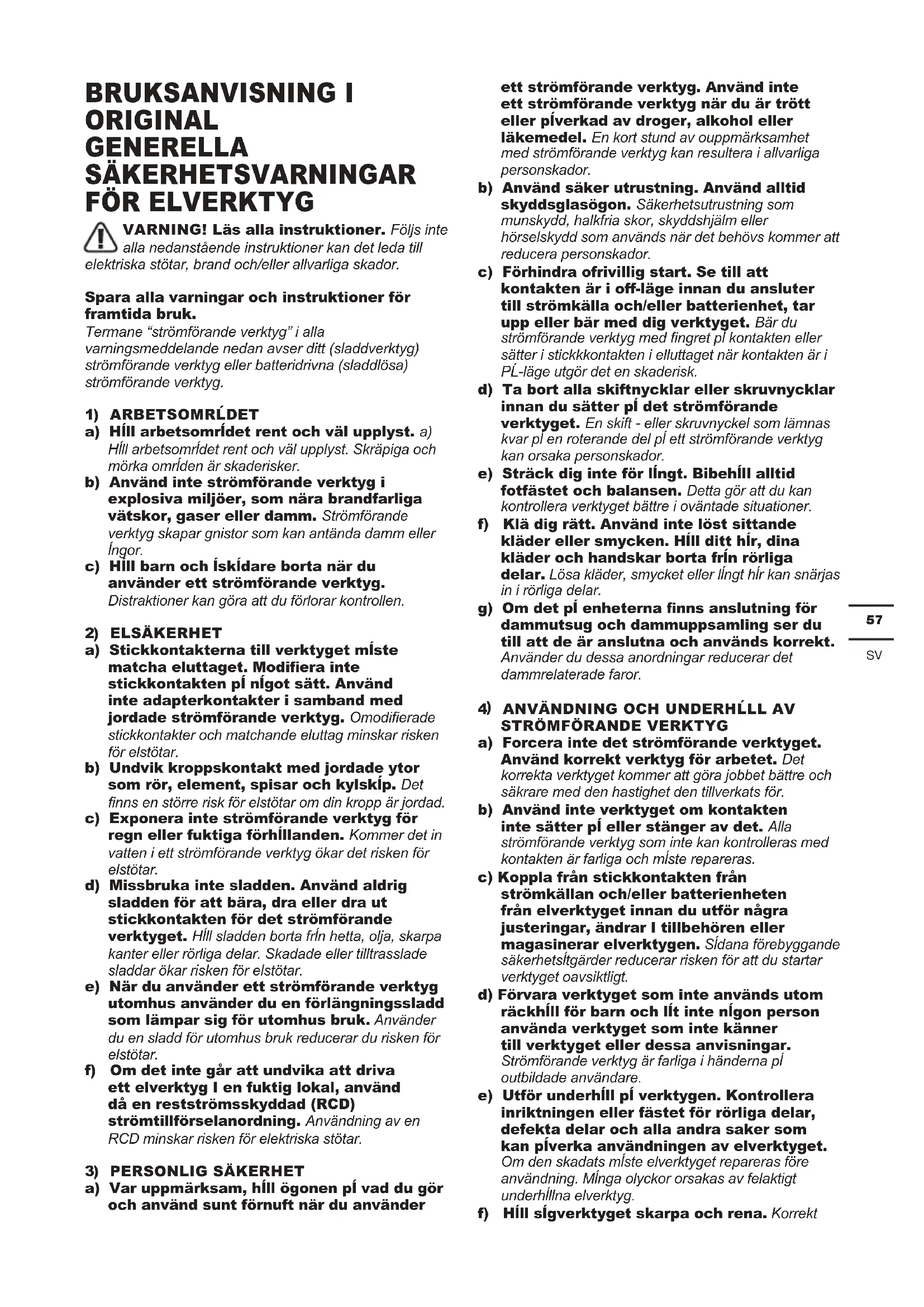

VARNING! Läs alla instruktioner. Följs inte alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida bruk. Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

ARBETSOMRĹDET a) Hĺll arbetsomrĺdet rent och väl upplyst. a) Hĺll arbetsomrĺdet rent och väl upplyst. Skräpiga och mörka omrĺden är skaderisker. b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ĺngor. c) Hĺll barn och ĺskĺdare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.

ELSÄKERHET a) Stickkontakterna till verktyget mĺste matcha eluttaget. Modiera inte stickkontakten pĺ nĺgot sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodierade stickkontakter och matchande eluttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskĺp. Det nns en större risk för elstötar om din kropp är jordad. c) Exponera inte strömförande verktyg för regn eller fuktiga förhĺllanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller dra ut stickkontakten för det strömförande verktyget. Hĺll sladden borta frĺn hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar. f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

a) Var uppmärksam, hĺll ögonen pĺ vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller pĺverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador. b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador. c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med ngret pĺ kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PĹ-läge utgör det en skaderisk. d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter pĺ det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar pĺ en roterande del pĺ ett strömförande verktyg kan orsaka personskador. e) Sträck dig inte för lĺngt. Bibehĺll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer. f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Hĺll ditt hĺr, dina kläder och handskar borta frĺn rörliga delar. Lösa kläder, smycket eller lĺngt hĺr kan snärjas in i rörliga delar. g) Om det pĺ enheterna nns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för. b) Använd inte verktyget om kontakten inte sätter pĺ eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och mĺste repareras. c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sĺdana förebyggande säkerhetsĺtgärder reducerar risken för att du startar verktyget oavsiktligt. d) Förvara verktyget som inte används utom räckhĺll för barn och lĺt inte nĺgon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pĺ outbildade användare. e) Utför underhĺll pĺ verktygen. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan pĺverka användningen av elverktyget. Om den skadats mĺste elverktyget repareras före användning. Mĺnga olyckor orsakas av felaktigt underhĺllna elverktyg. f) Hĺll sĺgverktyget skarpa och rena. Korrekt58

underhĺllna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera. g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och pĺ det sätt som avsetts för varje typ av elverktyg. Ha ocksĺ i ĺtanke arbetsförhĺllandena och arbetet som skall utföras. Använder du elverktyg för ĺtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.

UNDERHĹLL a) Låt ditt elverktyg underhållas av en kvalicerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehĺlls. VERKTYGETS SÄKERHETSVARNINGAR

1. Använd hörselskydd. Buller kan orsaka

2. Använd hjälphandtag som följde med

verktyget. Om du förlorar kontrollen över verktyget kan det medföra personskador.

3. Håll verktyget med isolerade greppytor när

du utför ett arbete där sågverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.

4. Använd skyddsmask mot damm.

SYMBOLER För att minska risken för skador måste användaren läsa bruksanvisningen l Använd hörselskydd Använd skyddsglasögon Använd skyddsmask Dubbel isolering Varning Använd skyddshandskar Innan något arbete på maskinen utförs måste kontakten dras ut ur eluttaget. Betong Hög hastighet Låg hastighet Verktygshållare Mejslande Hammarborrning Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återan- vänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd KOMPONENTLISTA

• Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.59

TEKNISK INFORMATION Typ KUX21 (X21- angivelser för maskineri, representativt för Slagborrmaskin) Spänning 220-240V~50Hz E󰀨ekt: 1050W Hastighet utan belastning: 0-610/min Anslagsvärde 4150/min Slagenergi 7.5J Dubbel isolering: /ll Max. borrkapacitet(Betong) 38mm Maskinens vikt 5,3kg TILLBEHÖR Hjälphandtag 1 Djupstopp 1 Vi rekommenderar att du köper alla dina tillbehör från samma a󰀨är där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. A󰀨ärspersonalen kan också hjälpa dig och ge dig råd STØJINFORMATION Uppmätt ljudtryck L

:94.3dB(A) Uppmätt ljudstyrka L

3.0dB(A) Använd hörselskydd VIBRATIONSINFOR

MATION Vibration totala värden fastställda enligt EN60745: Hammarborr i betong Vibrationsutsändningsvärde a h,HD

Osäkerhet K = 1,5 m/s² Mejsling Vibrationsutsändningsvärde

Osäkerhet K = 1,5 m/s² Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering. VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer om hur verktyget används: Hur verktyget används och materialet som skärs eller borras. Verktyget är i bra skick och bra underhållet. Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick. Åtdragningsgraden av greppet på handtaget och om några antivibrationstillbehör används. Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner. Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt VARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden. Hjälp för att minimera risken för vibrationsexponering. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over ere dage. Använd ALLTID skarpa mejslar, borrar och blad. Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs) Om verktyget ska användas regelbundet, investera i antivibrationstillbehör. Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över era dagar. LADDNINGSPROCEDUR OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

Denna maskin är lämplig för hammarborrning och lätt mejsling av betong, tegel och sten. VARNING: Före något arbete utförs på själva maskinen, dra ur huvudledningen. Funktion Åtgärd Figur Välj driftsläge Se gur A Sätt i borr Se gur B1 Ta bort borren Se gur B2 Justera hjälphandtaget Se gur C Använd en djupmätare Se gur D På / Av knapp Se gur E Smörjande Maskin Varning: Håll fettbehållare borta från barn. Se gur F60

Byt borste ● Lossa kolborsterskyddet med en skruvmejsel. ● Se till att uppdatera båda borstarna när du behöver byta ut borstarna. ● Dra åt kolborstkåpan helt. Kontrollera om verktyget fungerar korrekt. Låt den köras i några minuter för att stabilisera borsten före användning. Se gur G1, G2 KONSTANT ELEKTRONISK KONTROLL

1. När borrkronan håller på att brista, minska trycket.

Detta förhindrar att borrkronan fastnar.

2. När du borra ett stort hål, använd först en mindre bit

för att borra ett pilothål.

3. Använd alltid tryck på borrningen i en rak linje och,

om möjligt, i vinklar mot arbetsstycket.

4. Ändra inte driftsätt under borrdrift.

5. Använd inte överdrivet tryck på verktyget när du

mejlar. Expressivitet påskyndar inte arbetet. UNDERHÅLL Ta bort pluggen från hållaren innan du gör några anpassningar, servis eller underhåll. Det nns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm. Ser du gnistor i ventileringsöppningarna, är det normalt och kommer inte att skada till verktyg. Om strömkabeln är skadad och att undvika fara, måste den ersättas av tillverkaren, servis agenten eller liknande kvaliserad person. Tillsätt cirka 10 gram 1# smörjmedel (cirka 2-3 kapsyler från en vattenaska) i växellådan var 100: e drifttimme. MILJÖSKYDD Uttjänade elektriska produkter får inte kasseras som hushållsavfall. Återanvänd där det nns anläggningar för det. Kontakta dina lokala myndigheter eller ĺterförsäljare för ĺtervinningsrĺd. DEKLARATION OM ÖVERENSSTÄMMELSE Vi, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Förklarar att denna produkt Beskrivning Rotorhammare Typ KUX21 (X21- angivelser för maskineri, representativt för Slagborrmaskin) Funktion slagborrning i olika material Uppfyller följande direktiv, 2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU Standarder överensstämmer med: EN 60745-1, EN 60745-2-6, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3 Personen som godkänts att sammanställa den tekniska len. Namn Marcel Filz Adress Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/06/22 Allen Ding Biträdande chefsingenjör,Testning & Certiering Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China61

FELSÖKNING Följande tabell visar de kontroller och åtgärder du kan göra om maskinen inte fungerar normalt. Om dessa inte identierar / löser problemet, kontakta Kress kundtjänst. Vi lägger till en recension här för att återigen föreslå att du applicerar fett i skaftet på varje borr du använder. Symptomet Möjlig orsak Möjlig lösning Maskinen fungerar inte Ingen strömförsörjning till maskinen Slå på strömmen Använd ett annat uttag Borsten är sliten Låt en behörig person inspektera den och byt ut den vid behov Maskinens kraft och hammare󰀨ektivitet är mycket låg. Maskinen kan vara kall Förvärm maskinen i 1-2 minuter tills rätt arbetstemperatur har uppnåtts Din borr kan inte glida fritt i chucken Rengör damm och skräp från insidan av chucken; Smörj vid behov borrens skaft. Växellådan har inte tillräckligt med smörjolja Låt en behörig person fylla på smörjolja (cirka 2 eller 3 kapsyler) Din borr passar inte lätt in i chucken Damm och skräp på chucken. Rengör damm och skräp inuti chucken Borrskaftet är skadat eller deformerat Byt en ny bitCopyright © 2022, Positec. All Rights Reserved. AR01523702
