BEDIENUNGSANLEITUNG KUX21 KRESS

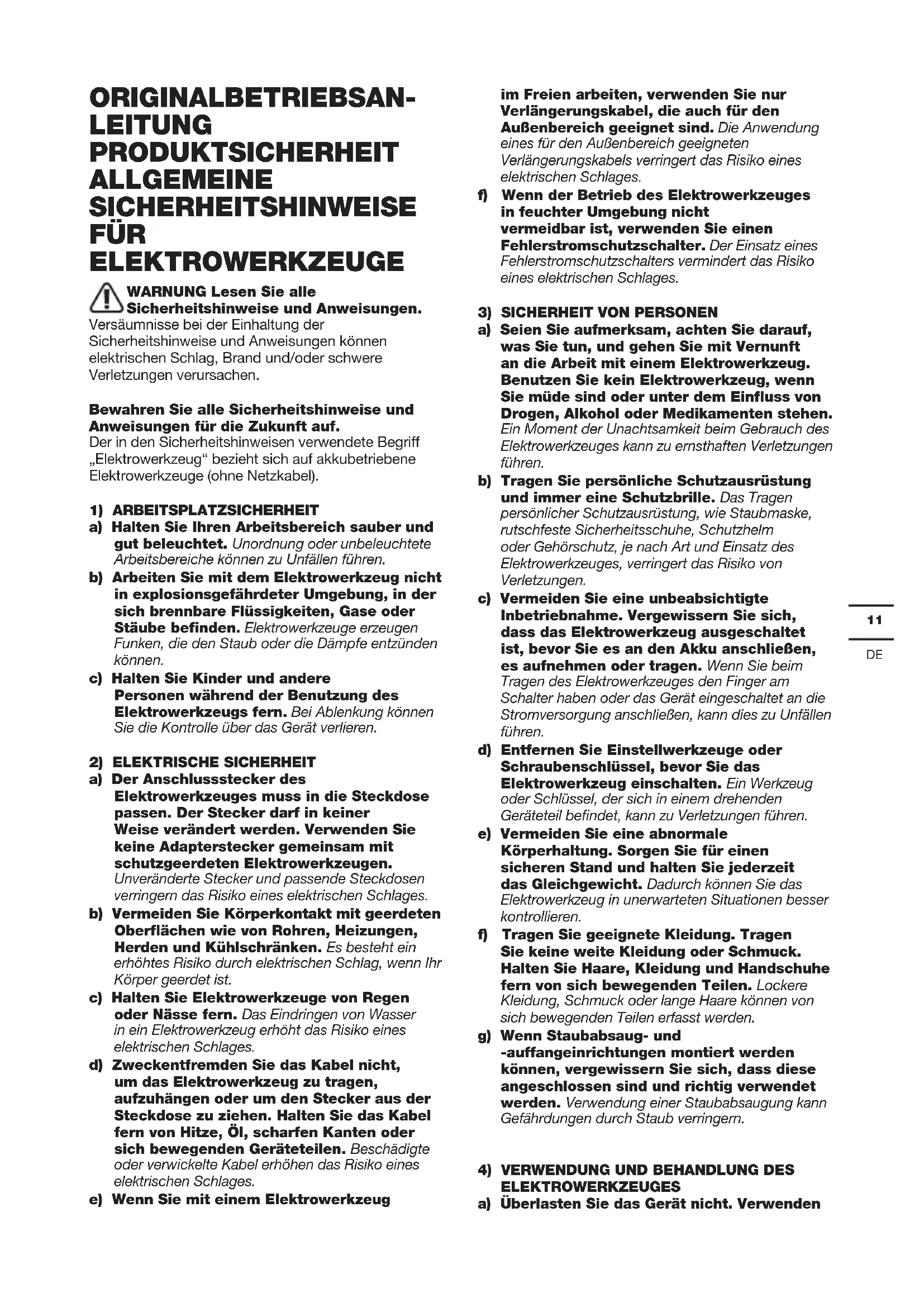

ORIGINALBETRIEBSAN- LEITUNG PRODUKTSICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) VERWENDUNG UND BEHANDLUNG DES

ELEKTROWERKZEUGES a) Überlasten Sie das Gerät nicht. Verwenden12

Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. SICHERHEITSHINWEISE

1. Tragen Sie Gehörschutz, Wenn Sie

die Schlagbohrmaschine benutzen. Lärmaussetzung kann Gehörverlust verursachen.

2. Benutzen Sie den zusätzlichen Handgriff,

der mit dem Werkzeug geliefert wird. Kontrollverlust kann Personenschäden zufolge haben.

3. Halten Sie das Werkzeug nur an den

isolierten griffigen Oberflächen, wenn Sie einen Einsatz durchführen, bei dem Schneidwerkzeuge eventuell versteckte Kabel berühren könnten. Berührung mit einem unter Strom stehenden Kabel kann auch die Metallteile des Gerätes unter Strom setzen und dem Bedienenden einen Stromschlag versetzen.

4. Tragen Sie eine Staubschutzmaske.

SYMBOLE Zur Reduzierung der Verletzungsge- fahr bitte die Bedienungsanleitung durchlesen Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Schutzbrille Schutzisolation Schutzhandschuhe tragen Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Beton Hohe Geschwindigkeit Niedrige Geschwindigkeit Werkzeughalter Schlagbohren13

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. Hämmern KOMPONENTEN

WAHLSCHALTER BETRIEBSART

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. TECHNISCHE DATEN Typ KUX21 (X21- Bezeichnung der Maschine, Repräsentant Bohrhammer) Spannung 220-240V~50Hz Nennaufnahmeleistung 1050 W Leerlaufdrehzahl 0-610/min Schlagzahl 4150/min Schlagenergie 7.5J Schutzklasse /ll Max. Bohrleistung (Beton) 38 mm Gewicht

ZUBEHÖRTEILE Zusatzhandgriff 1 Tiefenanschlag 1 Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Wählen Sie den Werkzeugtyp entsprechend der Arbeit, die Sie durchführen möchten. Weitere Informationen nden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne. INFORMATIONEN ÜBER LÄRM Gewichteter Schalldruck L

:94.3dB(A) Gewichtete Schallleistung L

3.0dB(A) Tragen Sie einen Gehörschutz. INFORMATIONEN ÜBER VIBRATIONEN Vibrationsgesamtmesswertermittlung gemäß EN60745: Schlagbohren in Beton Vibrationsemissionswert a h,HD

Uncertainty K= 1.5m/s² Der angegebene Gesamt vibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläugen Expositionsbewertung verwendet werden. WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch. Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand- Arm-Vibrationssyndroms kommen. WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pegen Sie dieses Werkzeug den Anweisungen14

entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Gerät ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte Meißelarbeiten. WARNUNG: Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. BEDIENUNG Aktion Abbildung BETRIEBMODUS WÄHLEN Siehe Bild A BOHRER EINSETZEN Siehe Bild B1 BOHRER ENTFERNEN Siehe Bild B2 ZUSATZGRIFF EINSTELLEN Siehe Bild C TIEFENANSCHLAG VERWENDEN Siehe Bild D EIN/AUS-SCHALTER Siehe Bild E SCHMIERUNG Achtung: Schmiermittel und -behälter von Kindern fernhalten! Siehe Bild F

ERSETZEN ● Lösen Sie die Kohlebürstenkappe mit einem Schraubendreher. ● Wenn die Bürsten ausgetauscht werden müssen, tauschen Sie stets beide Bürsten aus. ● Schrauben Sie die Kohlebürstenkappe wieder vollständig auf. Überzeugen Sie sich davon, dass das Werkzeug arbeitet. Ehe Sie mit der Arbeit beginnen, lassen Sie das Werkzeug ein paar Minuten laufen, damit sich die Bürsten etwas einschleifen können. Siehe Bild G1,

KONSTANTE ELEKTRONISCHE REGELUNG

ÜBERLASTUNGSSCHUTZ /

TIPPS ZUR ARBEIT MIT

1. Vermindern Sie den Druck auf das Bit, wenn es kurz

vor dem Durchbruch steht. Dadurch vermeiden Sie ein Verklemmen des Bohrers.

2. Bei größeren Löchern bohren Sie zuerst ein

Führungsloch mit einem kleineren Bohrer.

3. Üben Sie immer nur senkrechten Druck auf

den Bohrer aus; idealerweise rechtwinklig zum Werkstück.

4. Schalten Sie niemals den Betriebsmodus um,

während das Gerät läuft.

5. Üben Sie beim Meißeln keinen übermäßigen Druck

aus. Mehr Druck beschleunigt das Arbeiten nicht. WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Halten Sie die Belüftungsöffnungen sauber. Halten Sie alle Bedienelemente staubfrei. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. Lassen Sie ein beschädigtes Netzkabel vom Hersteller, von einem Fachhändler oder von einer ähnlich qualizierten Person austauschen, um eine Gefährdung zu vermeiden. Geben Sie nach etwa 100 Betriebsstunden ca. 10 Gramm Schmiermittel Nr. 1 (ca. 2-3 Wasseraschenkappen) in das Getriebe. UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.15

FEHLERBEHEBUNG Die folgende Tabelle zeigt die Überprüfungen und Schritte an, die Sie durchführen können, wenn Ihre Maschine nicht ordnungsgemäß funktioniert. Falls diese das Problem nicht identizieren/lösen können, kontaktieren Sie bitte den Kress Kundendienst. Ich möchte an dieser Stelle nochmals darauf hinweisen, dass empfohlen wird, den Schaft eines jeden verwendeten Bohraufsatzes einzuschmieren. Symptom Mögliche Ursache Lösungsmöglichkeit Maschine arbeitet nicht Maschine hat keine Stromzufuhr Hauptschalter einschalten Eine andere Steckdose benutzen. Die Kohlebürsten sind verschlissen Lassen Sie diese von einem Fachmann prüfen, und ersetzen Sie sie bei Bedarf Die Strom- und Hammerleistung der Maschine ist gering Maschine ist eventuell kalt. Die Maschine 1-2 Minuten aufwärmen, bis sie eine ordnungsgemäße Betriebstemperatur erreicht hat Ihr Bohraufsatz bewegt sich nicht frei im Bohrfutter Das Bohrfutter von Staub und Schmutz reinigen; gegebenenfalls den Schaft des Aufsatzes schmieren. Es ist nicht genug Schmieröl im Getriebe Lassen Sie von einem Fachmann etwas Schmieröl (ca. 2 oder 3 Flaschenkappen). Ihr Bohraufsatz passt nicht leicht in das Bohrfutter Das Bohrfutter ist mit Staub und Schmutz verunreinigt. Staub und Schmutz vom Bohrfutter entfernen. Der Schaft des Aufsatzes ist beschädigt oder verzerrt. Gegen einen neuen Aufsatz austauschen. KONFORMITÄTSER KLÄRUNG Wir, POSITEC Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany erklären hiermit, dass unser Produkt Beschreibung Bohrhammer Typ KUX21 (X21- Bezeichnung der Maschine, Repräsentant der Bohrhammer) Funktion Hämmern verschiedener Materialien den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU Werte nach EN 60745-1, EN 60745-2-6, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3 Zur Kompilierung der technischen Datei ermächtigte Person, Name Marcel Filz Adresse Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/06/22 Allen Ding Stellvertretender Chengenieur, Prüfung und Zertizierung Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China16
