GEBRUIKSAANWIJZING KUX21 KRESS

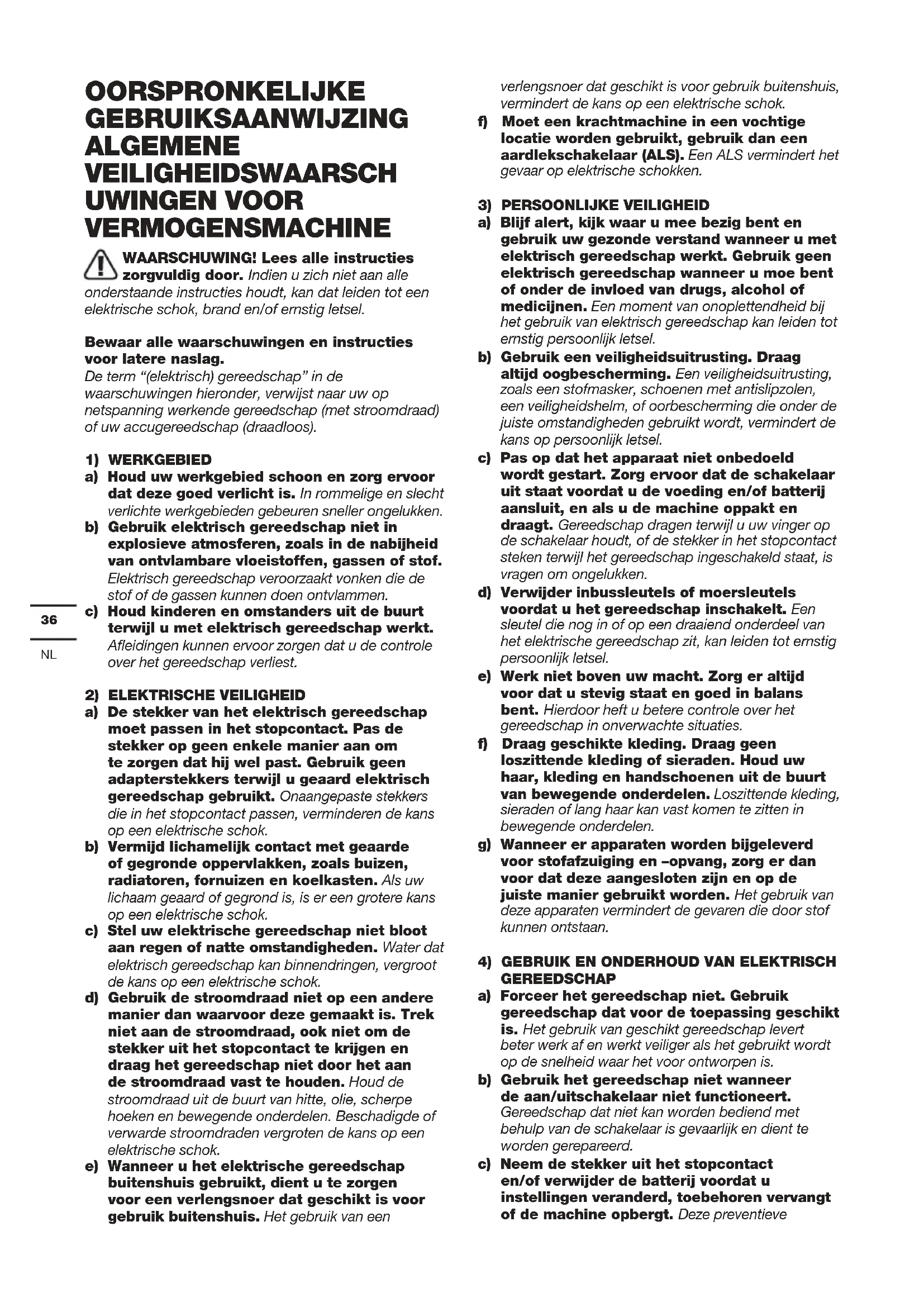

OORSPRONKELIJKE GEBRUIKSAANWIJZING ALGEMENE VEILIGHEIDSWAARSCH UWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH

GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve37

veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. VEILIGHEIDSVOORSCH-

kan gehoorverlies veroorzaken.

2. Gebruik de hulphandvatten die met het

gereedschap zijn meegeleverd. Controleverlies kan persoonlijke kwetsuur veroorzaken.

3. Houd het gereedschap vast bij de geïsoleerde

handvatten als u een actie onderneemt waarbij het priemende gereedschap in contact kan komen met verborgen kabels. Contact met een kabel waar spanning op staat zet tevens spanning op metalen onderdelen van het apparaat en geeft de gebruiker een schok.

4. Draag een stofmasker.

SYMBOLEN Lees de gebruikershandleiding om het risico op letsels te beperken Draag oorbescherming Draag een veiligheidsbril Draag een stofmasker Dubbele isolatie Draag beschermende handschoenen Voordat u werkzaamheden uitvoert aan de machine zelf, moet u de stekker uit het stopcontact trekken. Beton Hoge snelheid Lage snelheid Boorhouder Boren Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. Beitelen38

• Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd. TECHNISCHE GEGEVENS Type KUX21 (X21- aanduiding van machinerie, kenmerkend voor Boorhamer) Spanning 220-240V~50Hz Opgenomen vermogen 1050 W Toerental onbelast 0-610/min Aantal slagen 4150/min Slagkracht 7.5J Beschermingsklasse /ll Max. boordiameter in (Beton) 38 mm Gewicht machine

ACESSÓRIOS Extra handvat 1 Dieptestop 1 Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kies het type volgens het werk dat u wilt ondernemen. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren. GELUIDSPRODUCTIE A-gewogen geluidsdruk L

Onzekerheid K= 1.5m/s² Beitelen Trillingsemissiewaarde a h,CH

Onzekerheid K= 1.5m/s² De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.39

BEDIENINGSIN- STRUCTIES OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap. BEOOGD GEBRUIK De machine is bestemd voor het hamerboren in baksteen, beton en steen en voor lichte hakwerkzaamheden. Waarschuwing! Voordat u werkzaamheden uitvoert aan de machine zelf, moet u de stekker uit het stopcontact trekken. BEDIENING Actie Afbeelding De bedieningsmodus selecteren Zie A Boorbits plaatsen Zie B1 Boorbits verwijderen Zie B2 Het hulphandvat verstellen Zie C De dieptemeter gebruiken Zie D Aan/uit-schakelaar Zie E Smeermachine Let op: Houd de vet houder uit het bereik van kinderen. Zie F De borstels vervangen ● Schroef de kap van de koolborstel los met de schroevendraaier. ● Moeten de borstels vernieuwd worden, gebruik dan altijd nieuwe borstels. ● Schroef de kap van de koolborstel volledig in. Controleer of het gereedschap werkt. Laat het enkele minuten draaien voordat u het gebruikt zodat de borstels de kans krijgen zich aan te passen. Zie G1, G2 Constante elektronische besturing

1. Verminder de druk op de boor als de boor op het punt

staat door te breken. Dit voorkomt dat de boor vast gaat zitten.

2. Boor, als u een groot gat boort, eerst een proefgat

met een kleinere boor.

3. Pas altijd druk in een rechte lijn toe op uw boor, en zo

mogelijk met rechte hoeken naar het werkstuk.

4. Verander de bedieningsstand nooit als de boor loopt.

5. Pas geen excessieve druk toe als u de beitelfunctie

gebruikt. Hoge druk versnelt het werk niet. ONDERHOUD Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon. Voeg ongeveer 10 gram van 1# smeermiddel (ongeveer 2-3 wateresdoppen) na elke 100 werkingsuren aan de tandwielkast toe.

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.40

PROBLEMEN OPLOSSEN Onderstaande tabel geeft controles en handelingen die u kunt uitvoeren als uw machine niet goed werkt. Kunt u het probleem hiermee niet opsporen of oplossen, dan neemt u contact op met de klantenservice van Kress. Ik wil hier nog bij opmerken dat het aan te bevelen is om de as van een boortje voor gebruik in te vetten. Probleem Mogelijke oorzaak Mogelijke oplossing Machine werkt niet Geen netvoeding Schakel de machine in Probeer een ander stopcontact De borstels zijn versleten Laat ze controleren en indien nodig vervangen door een gekwaliceerde persoon Het vermogen en de hamerefciëntie van de machine zijn te laag. Machine is te koud Laat de machine 1 à 2 minuten opwarmen tot de juiste werktemperatuur Het boortje kan niet vrij in de boorhouder schuiven Verwijder stof uit de boorhouder. Vet de as van het boortje zo nodig in. Er is onvoldoende olie in de tandwielkast Laat een gekwaliceerd persoon wat smeeolie toevoegen (ongeveer 2 of 3 esdoppen) Het boortje past niet gemakkelijk in de boorhouder De boorhouder is vuil of stofg. Verwijder vuil en stof uit de boorhouder De as van het boortje is beschadigd of vervormd Neem een nieuw boortje CONFORMITEITVER- KLARING Wij Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Verklaren dat het product, Beschrijving: Boorhamer Type KUX21 (X21-aanduiding van machinerie, kenmerkend voor Boorhamer) Functie Verschillende materialen hameren Overeenkomt met de volgende richtlijnen, 2006/42/EC, 2011/65/EU&(EU)2015/863, 2014/30/EU Standaards in overeenstemming met: EN 60745-1, EN 60745-2-6, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3 De persoon die bevoegd is om het technische bestand te compileren , Naam Marcel Filz Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany 2022/06/22 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en Certicering Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P.R. China41
