INSTRUKCJA OBSŁUGI WG168E.9 WORX

Napięcie znamionowe 40V Max** Znamionowa prędkość na biegu jałowym 8300/min Zasięg cięcia 33cm Średnica linki tnącej 2.0mm Czas ładowania 1 godzin Waga 3.5kg 2.7kg ** Napięcie mierzone bez obciążenia roboczego. Początkowe napięcie akumulatora osiąga maksymalnie 40V. Napięcie nominalne to 36V.77 Bezprzewodowy trymer dotrawnika/

Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy unikać używania narzędzi w temperaturach 10

C lub niższych Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

Ładowarka 1 (WA3735) / Pojemnik bateryjny 1 (WA3536) / szpula 1 (WA0200) 1 (WA0200) Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Używać dobrej jakości akcesoriów oznaczonych dobrze znanymi markami. Wybierać wiertła według rodzaju pracy, która ma być wykonana. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

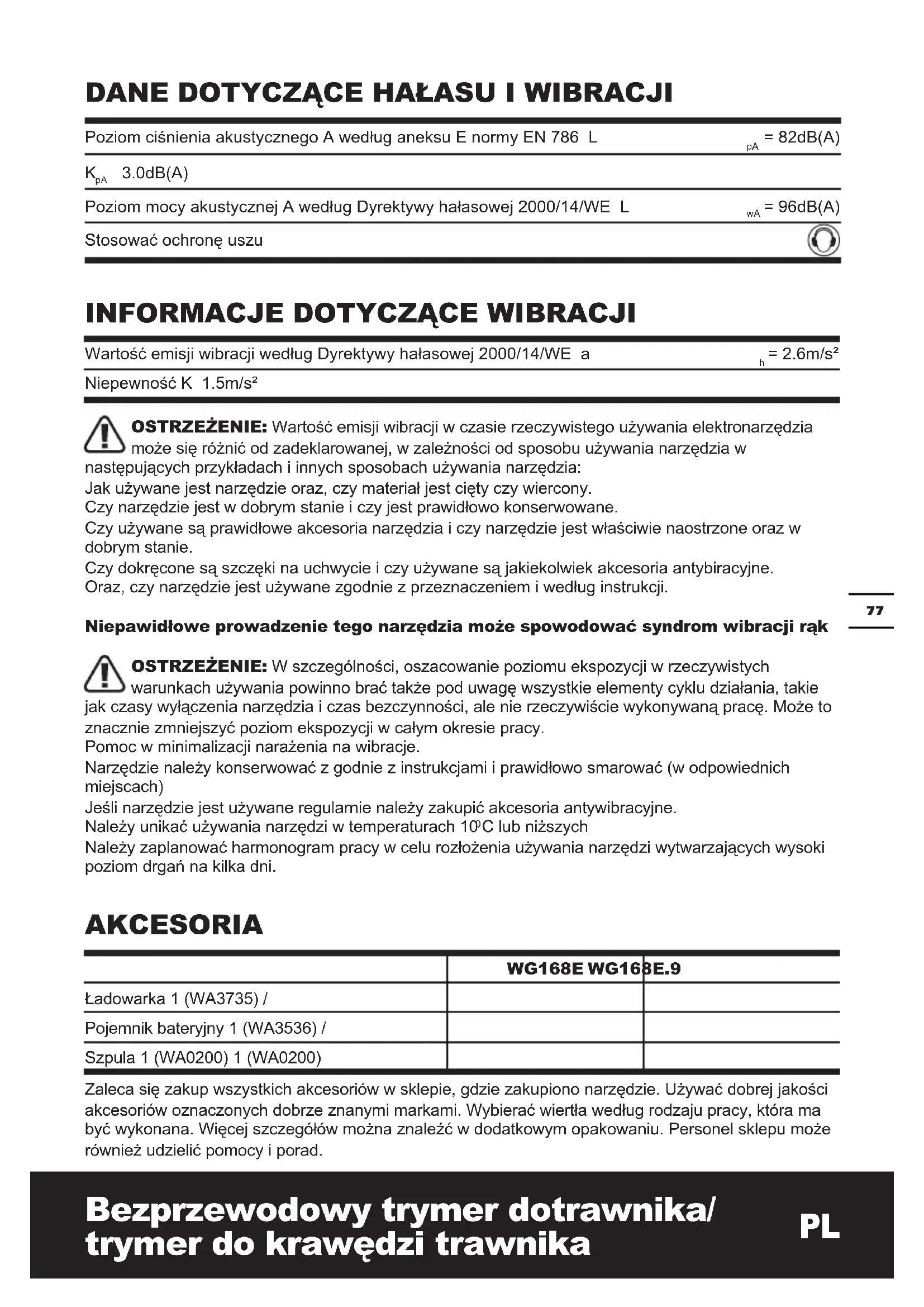

Wartość emisji wibracji według Dyrektywy hałasowej 2000/14/WE a

= 2.6m/s² Niepewność K 1.5m/s²

Poziom ciśnienia akustycznego A według aneksu E normy EN 786 L

3.0dB(A) Poziom mocy akustycznej A według Dyrektywy hałasowej 2000/14/WE L

= 96dB(A) Stosować ochronę uszu78 Bezprzewodowy trymer dotrawnika/

Błędy w przestrzeganiu następujących przepisów mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Użyte w dalszej części pojęcie „elektronarzędzie” odnosi się do elektronarzędzi napędzanych prądem (z kablem zasilającym) i do elektronarzędzi napędzanych akumulatorami (bez kabla zasilającego).

Nieporządek i nie oświetlane zakresy pracy mogą doprowadzić do wypadków.

Elektronarzędzia wywołują iskry, które mogą podpalić ten pyt lub pary.

Przy odwróceniu uwagi można stracić kontrole nad narzędziem.

Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

Istnieje zwiększone ryzyko porażenia prądem, gdy Państwa ciało jest uziemione.

Wniknięcie wody do elektronarzędzia podwyższa ryzyko porażenia prądem.

Uszkodzone lub poplątane kable zwiększają ryzyka porażenia prądem.

Użycie dopuszczonego do używania na zewnątrz kabla przedłużającego zmniejsza ryzyko porażenia prądem.

Stosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

Moment nieuwagi przy użyciu urządzenia może doprowadzić do poważnych obrażeń ciała,

Noszenie osobistego wyposażenia ochronnego jak maska przeciwpyłowa, nie ślizgające się buty robocze, hełm ochronny lub ochrona słuchu, w zależności od rodzaju i użycia elektronarzędzia zmniejsza ryzyko obrażeń ciała.

Bezprzewodowy trymer dotrawnika/

W przypadku, że przy noszeniu urządzenia trzyma się palec na włączniku/wyłączniku lub włączone urządzenie podłączone zostanie do prądu, to może to doprowadzić do wypadków.

Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.“

Przez to możliwa jest lepsza kontrola urządzenia w nieprzewidzianych sytuacjach.

Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać ujęte przez poruszające się części.

Użycie tych urządzeń zmniejsza zagrożenie spowodowane pyłami.

przewidziane. Odpowiednim narzędziem pracuje się lepiej i bezpieczniej w podanym zakresie sprawności.

Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

Ten środek ostrożności zapobiega niezamierzonemu włączeniu się urządzenia.

Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.

Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

Starannie pielęgnowane narzędzia tnące z ostrymi krawędziami tnącymi zablokowują się rzadziej i łatwiej się je prowadzi.

Uwzględnić należy przy tym warunki pracy i czynność do wykonania. Użycie elektronarzędzi do innych niż przewidziane prace może doprowadzić do niebezpiecznych sytuacji.

Dla ładowarki, która nadaje się do ładowania określonych akumulatorów istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.

Użycie innych akumulatorów może doprowadzić do obrażeń ciała i niebezpieczeństwa pożaru.80 Bezprzewodowy trymer dotrawnika/

Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.

Ciecz akumulatorowa może doprowadzić do podrażnienia skóry lub oparzeń,

gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

- To urządzenie może być używane przez dzieci w wieku od 8 lat i osoby o obniżonych możliwościach zycznych, czuciowych i psychicznych albo o braku doświadczenia i znajomości obsługi, jeśli będą używać urządzenia pod nadzorem lub zostaną im udzielone instrukcje dotyczące używania urządzenia w bezpieczny sposób oraz zrozumieją potencjalne niebezpieczeństwa. Dzieci nie powinny używać urządzenia do zabawy. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru. a) Przed przystąpieniem do pracy należy przeczytać niniejszą instrukcjęeksploatacji. b) Należy zachować bezpieczną odległość o przechodniów. c) Załóż okulary ochronne d) Chronić przed deszczem e) Nigdy nie należy pozwalać na używanie tego urządzenia dzieciom lub osobą nie zaznajomionym z instrukcją. f) Zatrzymać podkaszarkę, gdy w pobliżu znajdą się ludzie, dzieci lub zwierzęta. g) Używać urządzenie tylko przy świetle dziennym lub dobrym sztucznym. h) Przed każdym użyciem lub po uderzeniu sprawdzić czy nie ma śladów zużycia lub uszkodzenia i naprawić w razie potrzeby.

i) Nigdy nie należy używać urządzenia baz

ochraniaczy lub, jeśli są uszkodzone. j) Zawsze trzymać ręce i nogi z dala od części tnącej. k) Zabezpieczyć się przed zranieniem przez żyłkę tnącą. Po wyciągnięciu nowej żyłki, przed włączeniem ustawić przycinarkę w operacyjnej pozycji. l) Nigdy nie zakładać elementów do ciecia metalu. m) Nigdy nie montować części zamiennych lub dodatków nie dostarczanych lub polecanych przez producenta. n) Należy pilnować by otwory wentylacyjne nie były zabrudzone. o) W trudnych warunkach, z baterii mogą wydostawać się płyny; należy unikać kontaktu z nimi. W przypadku kontaktu należy miejsce zetknięcia natychmiast przemyć wodą. W przypadku kontaktu płynów z oczami należy dodatkowo skorzystać z pomocy lekarskiej. Płyny z baterii mogą powodować podrażnienia lub poparzenia. p) Należy poznać elementy sterowania i prawidłowe sposoby używania narzędzia;81 Bezprzewodowy trymer dotrawnika/

Ten produkt jest oznaczony symbolem dotyczącym usuwania zużytych produktów elektrycznych i elektronicznych. Oznacza to, że tego produktu nie można wyrzucać do domowych śmieci, lecz należy go zwrócić do sieci zbiórki odpadów spełniającej wymogi Europejskiej Dyrektywy 2002/96/ CE. Zostanie wówczas poddany recyklingowi lub rozmontowany w celu ograniczenia niekorzystnego wpływu na środowisko. Sprzęt elektryczny i elektroniczny może być niebezpieczny dla środowiska i ludzi, gdyż zawiera szkodliwe substancje. Wyrównywanie krawędzi Przycinanie Ostrzeżenie Przed rozpoczęciem używania tej maszyny należy przeczytać instrukcje obsługi Załóż okulary ochronne Należy zachować bezpieczną odległość o przechodniów. Zakaz użytkowania urządzenia w wilgotnych lub mokrych miejscach ze względu na ryzyko porażenia prądem. Nie wystawiać na działanie deszczu lub wody Nie wrzucać do ognia Nie wyrzucać akumulatorków, Oddawać zużyte baterie do odpowiednich punktów zbierania lub recyklingu.

Bezprzewodowy trymer dotrawnika/

Dopasować i wsunąć trzon do górnej obudowy do momentu usłyszenia zatrzasku. Upewnić się, że rowki są prawidłowo dopasowane (Zob. Rys. A1). Dokręcić pokrętło blokujące wał we wskazanym kierunku. (Zob. Rys. A2).

Wsunąć uchwyt pomocniczy w żłobienia obudowy do momentu kliknięcia. Upewnić się, że zacisk blokujący uchwytu pomocniczego jest zamknięty. (Zob. Rys. B1)

Jeśli uchwyt jest luźny, należy dokręcić 2 śruby boczne. (Zob. Rys. B2)

Odkręcić śrubę z dolnej części głowicy koszenia, a następnie przymocować osłonę do obudowy. Zabezpieczyć osłonę w miejscu poprzez ponowne dokręcenie śruby (a). Zdjąć taśmę ochronną noża tnącego. (Zob. Rys. C3)

Urządzenie przeznaczone jest do ścinania trawy oraz chwastów, rosnących pod krzewami, przy krzewach i na krawędziach trawnika, których nie da się skosić kosiarką. Ładowarka oraz akumulatorki są specjalnie zaprojektowane do tego, aby pracowały razem, a więc nie należy usiłować używać innych urządzeń. Nigdy nie należy wkładać ani dopuszczać przedmiotów metalicznych do ładowarki lub pojemnika bateryjnego, gdyż może to spowodować uszkodzenie układu elektrycznego i niebezpieczeństwo porażenia prądem.

Akumulatorki są NIENAŁADOWANE i należy je naładować przed użyciem. Podczas ładowania nowej baterii lub baterii, która nie była długo używana, może nie naładować się ona całkowicie, aż do kilkakrotnego pełnego rozładowania i naładowania.

Akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. Gdy akumulator się wyczerpie, urządzenie jest wyłączane przez obwód zabezpieczający. Głowica przycinarki przestaje się obracać. W ciepłym środowisku lub po intensywnym użytkowaniu akumulator może rozgrzać się, co uniemożliwi ładowanie. Przed naładowaniem pozwolić akumulatorowi na ochłodzenie.

Nacisnąć przycisk zwalniania akumulatora, aby uwolnić akumulator z przycinarki (Rys. D1). Po naładowaniu wsunąć akumulator do portu akumulatora w przycinarce (Rys. D2).Wystarczy popchnąć akumulator i nieznacznie nacisnąć, do momentu usłyszenia dźwięku zatrzasku.

Diody LED stale odczytują i wyświetlają stan baterii w następujący sposób: Naciśnij przycisk “POWERTEST (NACIŚNIJ)”, nastąpi podświetlenie przycisku. Trzy zielone światła oznaczają wysoki poziom naładowania. Dwa światła ( ) oznaczają średnie naładowanie baterii. Jedno zielone światło ( ) oznacza rozładowanie baterii. Przed pierwszym użyciem nowej kosiarki, zaleca się całonocne ładowanie baterii, aby zapewnić jej pełne naładowanie.83 Bezprzewodowy trymer dotrawnika/

Włącznik jest odcięty w celu zapobieżenia przypadkowego uruchomienia. Wcisnąć włączniki OFF (WYŁ.) blokady oraz dźwignię ON/OFF (WŁ./WYŁ.) w celu rozpoczęcia koszenia. Aby wyłączyć, należy zwolnić włącznik/wyłącznik.

Urządzenie jest wyposażone w wybierak 3 prędkości pracy Prędkość 1 –używana do podstawowego, lekkiego koszenia krótkiej trawy Prędkość 2 –używana do koszenia średniej długości / dłuższej trawy, np. koszenia przy murach/płotach, itp. Prędkość 3 –używana do pracy w obszarach z dużą ilością długiej trawy

Zwolnić zacisk blokujący uchwytu pomocniczego, przesunąć uchwyt do najbardziej wygodnej i wyważonej pozycji. Zamknąć zacisk w celu dociśnięcia uchwytu.

Należy zawsze nakładać osłonę oczu. Nie wolno pochylać się nad pracującą głowicą tnącą. Głowica tnąca może podrywać i rzucać kamienie i inne materiały w oczy i twarz użytkownika, co grozi oślepieniem oraz innymi poważnymi obrażeniami. Dlatego podczas otwierania urządzenia należy przestrzegać następujących zaleceń: Nakładać osłonę oczu i grubą odzież. Trzymać uchwyt przedni (główny) jedną, a dodatkowy drugą dłonią. Nie podnosić urządzenia ponad linię pasa. Pracować wyłącznie z prawej na lewą stronę, aby materiał wylatywał w kierunku od użytkownika. Bez nachylania się użytkownika nad podkaszarką, linka tnąca musi znajdować się blisko ziemi w płaszczyźnie równoległej do niej (lub prostopadłej w przypadku wyrównywania krawędzi trawnika). Linka nie może zakleszczać się w materiale ciętym. Przed

2.0mm. Linki o innej średnicy nie będą przesuwać się płynnie, co znacząco obniży skuteczność cięcia i może doprowadzić do uszkodzenia głowicy tnącej. Nie wolno stosować linek tnących z innych materiałów, np. drutu, sznurka, liny, itp. Linka druciana może zerwać się podczas cięcia, zostać wyrzucona z dużą prędkością i spowodować poważne obrażenia ciała.

Ustawić głowicę przycinarki do przycinania, jak pokazano na Rys. H1. Utrzymywać spód głowicy przycinarki tuż nad podłożem, pod kątem. Pozwolić, aby końcówka linki weszła w kontakt. Nie wciskać linki przycinarki w głąb obszaru roboczego.

W celu wyrównywania krawędzi ustawić głowicę przycinarki tak, jak pokazano na Rys. H2. Aby obrócić głowicę przycinarki do pozycji wyrównywania krawędzi, najpierw przytrzymać84 Bezprzewodowy trymer dotrawnika/

trzon przycinarki tak, jak pokazano na rys. H3---następnie drugą ręką przytrzymać głowicę przycinarki. Nacisnąć i obrócić o 180 stopni, a następnie zwolnić. Przycinarka automatycznie zablokuje się w pozycji do wyrównywania krawędzi – Rys. H4 Głowica przycinarki będzie obracać się tylko w jedną stronę. Prowadnica krawędzi pozwala na ochronę urządzenia i zapobiega zetknięciu się z podłożem. Zachować szczególną uwagę, gdyż podczas wyrównywania krawędzi przedmioty mogą być wyrzucane przez linkę przycinarki.

Po pierwszym włączeniu podkaszarki wysunięty zostaje krótki odcinek linki tnącej. W momencie uderzenia linek w odcinacz słyszalny będzie klekoczący dźwięk. , ponieważ jest to całkowicie normalne. Po około 5 sekundach linka zostanie docięta do odpowiedniej długości, a odgłos ucichnie, gdy silnik osiągnie całkowitą prędkość roboczą. Jeżeli nie słychać odgłosu przycinania linki, należy wysunąć dłuższy odcinek. Aby to zrobić, należy najpierw całkowicie zatrzymać podkaszarkę, uruchomić ją ponownie i rozpędzić silnik do pełnej prędkości roboczej. Powyższe czynności należy powtarzać do momentu, aż linki zaczną znów uderzać w odcinak.

W razie potrzeby można wysunąć linkę ręcznie. Aby to zrobić, należy nacisnąć i zwolnić przycisk ręcznego przesuwu linki tnącej (16), jednocześnie delikatnie wyciągając linki do momentu, aż zetkną się z odcinakiem. Po wysunięciu odpowiednio długiego odcinka linki, należy lekko pociągnąć drugą linkę (nie ma potrzeby ponownego naciskania przycisku ręcznego przesuwu linki). Jeżeli linka wystaje poza odcinak, oznacza to, że wysunięty odcinek jest zbyt długi. W takim przypadku należy zdjąć nakładkę szpulki, a następnie obracać szpulkę w lewo do momentu nawinięcia zbędnego odcinka linki.

• Nacisnąć i przytrzymać dwa zatrzaski (12)

• Ściągnąć nakładkę z uchwytu szpulki.

• PRZED PONOWNYM NAŁOŻENIEM NAKŁADKI NALEŻY:

• Oczyścić nakładkę, uchwyt szpulki i okolice.

• Nałożyć nakładkę mocno naciskając w dół w kierunku uchwytu szpulki, aby upewnić się, że nakładka została mocno osadzona.

• Następnie należy sprawdzić, czy nakładka tkwi mocno na miejscu, próbując ją zdjąć bez naciskania zatrzasków.

● Zdjąć osłonę szpuli. ● Dla wygody zaleca się zakup zapasowych szpul z zainstalowaną linką przycinarki. ● Wyjąć starą szpulę z uchwytu szpuli. Usunąć fragment linki lub odłamki z obszaru szpuli. ● Wyciągnąć linkę z nowej szpuli przez otwór w uchwycie szpuli.

● Uwolnić linkę z zacisku szpuli. ● Ponownie nałożyć osłonę szpuli. To samo zrobić z drugą linką. Nałożyć nakładkę.

Potrzeba około 6 metrów linki. Należy wsunąć 2.0mm linki w jeden z otworów w górnej części szpulki, a następnie nawijać linkę w kierunku wskazanym strzałkami na górze szpulki. Pozostawić nienawinięty odcinek o dł. 100 mm i osadzić go w zacisku. Te same czynności wykonać w dolnej części szpulki. Należy dopilnować, aby linka została równomiernie nawinięta na całej wysokości85 Bezprzewodowy trymer dotrawnika/

szpulki. W przeciwnym razie pojawią się trudności w działaniu automatycznego przesuwu linki tnącej. Następnie należy zamontować szpulkę zgodnie z opisem w punkcie „

Przechowywać w suchym miejscu, zabezpieczającym przycinarkę i akumulator przed uszkodzeniem.

Zawsze przed użyciem sprawdzić, czy produkt nie jest uszkodzony. Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.86 Bezprzewodowy trymer dotrawnika/

Przycinarka nie działa. Akumulator wyczerpany. Akumulator za ciepły/za zimny. Silnik jest uszkodzony. Uszkodzenie wewnętrznych obwodów urządzenia. Naładować akumulator, patrz instrukcja ładowarki. Pozwolić na ochłodzenie/ogrzanie. Skontaktować się z serwisem. Skontaktować się z serwisem. Przycinarka przerywa. Silnik zepsuty. Akumulator nienaładowany w pełni. Uszkodzony włącznik. Skontaktować się z serwisem. Naładować akumulator. Skontaktować się z serwisem. Nadmierne wibracje/hałas. Uszkodzona maszyna. Szpula linki nienawinięta prawidłowo. Skontaktować się z serwisem. Przewinąć linkę. Patrz „Mocowanie zespołu szpuli i linki”. Za krótki czas działania na akumulatorze. Akumulatora nie używano przez długi czas lub za krótko ładowano. Za wysoka trawa. Akumulator uszkodzony. Całkowicie naładować akumulator. Patrz także instrukcja ładowarki. Ciąć etapami. Wymienić akumulator. Maszyna nie przycina. Linka zerwana. Akumulator nienaładowany w pełni. Silnik uszkodzony (za mała prędkość). Trawa splątana na głowicy tnącej. Wymienić linkę. Naładować akumulator. Patrz także instrukcja ładowarki. Skontaktować się z serwisem. Usunąć trawę. Kontrolka ładowania akumulatora świeci przez cały czas. Nie można naładować akumulatora. Akumulator niewłożony (prawidłowo). Zabrudzone styki akumulatora. Uszkodzony akumulator. Prawidłowo włożyć akumulator do ładowarki. Wyczyścić styki (np. przez kilkukrotne włożenie i wyjęcie akumulatora) lub wymienić akumulator. Wymienić akumulator. Kontrolka ładowania akumulatora nie zapala się. Wtyczka ładowarki niepodłączona (prawidłowo). Uszkodzone gniazdko, przewód lub ładowarka. Całkowicie wcisnąć wtyczkę do gniazdka. Sprawdzić napięcie zasilania. Ładowarka powinna być sprawdzona przez autoryzowany serwis. Podawanie nie działa. Linka tnąca nie jest nawinięta prawidłowo. Linka jest splątana. Linka zużyta. Ręcznie podać linkę. Jeśli nadal nie wysuwa się, wyjąć szpulę i przewinąć linkę. Wymienić na szpulę z nową linką.87 Bezprzewodowy trymer dotrawnika/

Nie wolno mieszać zużytych urządzeń elektrycznych z innymi odpadami domowymi. Należy je oddawać do recyklingu tam, gdzie istnieją odpowiednie zakłady bądź punkty zdawania odpadów. Porady w tym zakresie można zasięgnąć u najbliższego sprzedawcy lub w przedstawicielstwie władz lokalnych.

Jest zgodny z następującymi dyrektywami, 2006/42/EC 2004/108/EC 2011/65/EU

- Procedura oceny zgodności zgodna z

- Moc dźwięku - Deklarowana gwarantowana moc dźwięku - Dane jednostki notykowanej Nazwa: Adres:

Urządzenie spełnia również następujące normy:

Osoba upoważniona do kompilacji pliku technicznego,
