GEBRUIKSAANWIJZING WG168E.9 WORX

• Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd. TECHNISCHE GEGEVENS Type WG168E WG168E.9 (1-aanduiding van machinerie, kenmerkend voor Snoerloze grastrimmer/graskanttrimmer) WG168E WG168E.9 Nominale spanning 40V Max** Nominale snelheid onbelast 8300/min Maaibreedte 33cm Diameter draad 2.0mm Oplaadtijd 1hr Gewicht 3.5kg 2.7kg ** Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 40 volt. Nominale spanning is 36 volt.66 Snoerloze grastrimmer/graskanttrimmer NL WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden: De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie. De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen. De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. De blootstelling aan trillingen verminderen. Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing) Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan. Vermijd het gebruik bij temperaturen van 10°C of minder Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN WG168E WG168E.9 Oplader 1 (WA3735) / Accupack 1 (WA3536) / Spoel 1 (WA0200) 1 (WA0200) Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Gebruik de kwaliteit die u voor de klus nodig heeft. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren. TRILLINGSGEGEVENS Trillngswaarde volgens geluidrichtslijn 2000/14/EC a

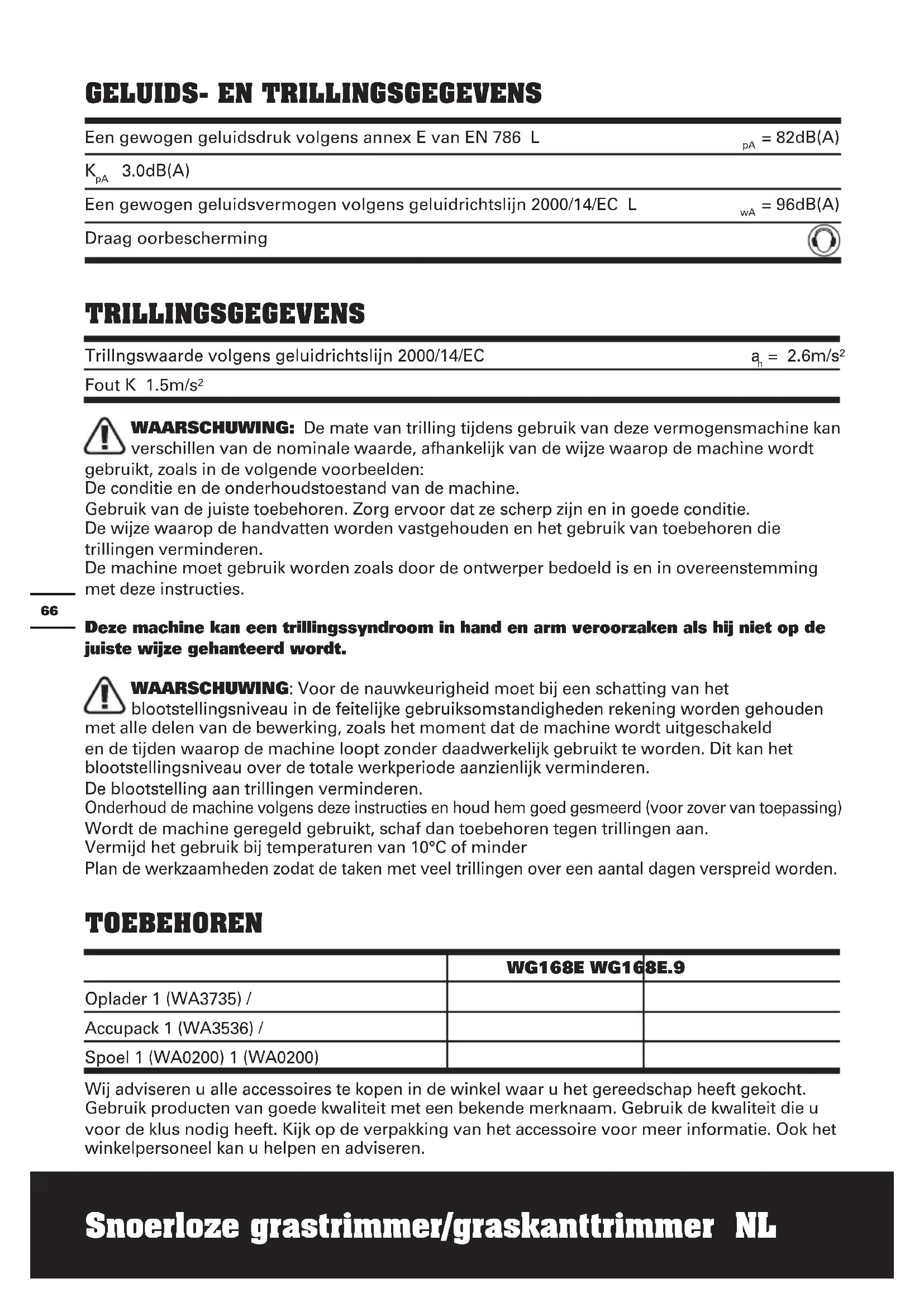

Een gewogen geluidsdruk volgens annex E van EN 786 L

3.0dB(A) Een gewogen geluidsvermogen volgens geluidrichtslijn 2000/14/EC L

= 96dB(A) Draag oorbescherming67 Snoerloze grastrimmer/graskanttrimmer NL ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.

Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Stel uw elektrische gereedschap niet bloot aan regen of natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt,68 Snoerloze grastrimmer/graskanttrimmer NL vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en – opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de gevaren die door stof kunnen ontstaan.

4) GEBRUIK EN ONDERHOUD VAN

ELEKTRISCH GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/ messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren.

5) GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAP a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene69 Snoerloze grastrimmer/graskanttrimmer NL type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack. b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand. c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand.

Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.

Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. VEILIGHEIDSWAARSCHUWINGEN

GRASKANTENTRIMMER WAARSCHUWING: Let bij gebruik van de machine op de veiligheidinstructies. Lees de instructies voor gebruik van de machine, voor uw eigen veiligheid en die van de omstanders. Bewaar de instructies voor later gebruik. - Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid. - Kinderen moeten onder toezicht worden gehouden om te verzekeren dat ze niet met het apparaat spelen. a) Lees de gebruiksaanwijzing b) Houd omstanders op afstand c) Draag oogbescherming d) Niet gebruiken in vochtige of natte omstandigheden om een elektrische schok te voorkomen. e) Laat kinderen of mensen die niet weten hoe ze de machine moeten bedienen nooit de machine gebruiken. f) Schakel de machine uit wanneer er mensen, in het bijzonder kinderen, of huisdieren in de buurt komen. g) Gebruik de machine alleen overdag of met goed kunstlicht. h) Controleer de machine voor gebruik en na elke botsing op tekenen van slijtage of schade en repareer deze wanneer nodig.

i) Gebruik de machine nooit wanneer de

beschermkappen zijn beschadigd of niet juist zijn geplaatst. j) Houd te allen tijde uw handen en voeten weg bij het snijgedeelte, en zeker wanneer u de motor inschakelt. k) Bescherm uzelf tegen letsel veroorzaakt door een apparaat dat gemonteerd is om de draadlengte af te snijden. Nadat de snijdraad is verlengd, dient u de machine altijd in de normale gebruikspositie te plaatsen voordat u deze weer inschakelt. l) Monteer nooit metalen snijelementen. m) Gebruik nooit reserveonderdelen of accessoires die niet worden geleverd of aangeraden door de fabrikant. n) Haal de stekker uit het stopcontact voordat u de machine nakijkt, repareert of schoonmaakt en wanneer de machine niet gebruikt wordt. o) Zorg er altijd voor dat de ventilatieopeningen niet geblokkeerd worden. p) Maak uzelf bekend met de bediening en het juiste gebruik van het gereedschap.70 Snoerloze grastrimmer/graskanttrimmer NL Waarschuwing Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen Draag oogbescherming Houd andere mensen, waaronder kinderen, huisdieren en omstanders buiten de gevarenzone van 15 meter. Zet de trimmer direct uit, wanneer er iemand in de buurt komt. Niet gebruiken in vochtige of natte omstandigheden om een elektrische schok te voorkomen. Niet blootstellen aan regen of water Steek niet brand Batterijen niet weggooien. Breng lege accu’s naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. Kanten Snijden Trimmen SYMBOL71 Snoerloze grastrimmer/graskanttrimmer NL MONTAGE-INSTRUCTIES

1. HET HOOFDHANDVAT MONTEREN

(Zie Fig. A1, A2) Steek de schacht recht in de bovenste behuizing tot u een klik hoort. Zorg ervoor dat de groeven overeenstemmen. (Zie Fig. A1). Zet de blokkeerknop van de schacht vast in de aangegeven richting (Zie Fig. A2). OPMERKING: Zorg ervoor dat het handvat stevig op zijn plaats zit.

2. MONTAGE VAN Extra handvat

(Zie Fig. B1, B2) Schuif het hulphandvat op de groeven van de steun van het hulphandvat tot u een klik hoort. Sluit de klem om het handvat vast te zetten. (Zie Fig. B1) OPMERKING: Zorg ervoor dat het handvat stevig op zijn plaats zit. Zit het handvat los, zet het dan vast met de twee schroeven opzij. (Zie Fig. B2)

3. MONTAGE VAN HANDVAT EN STEEL

(Zie Fig. C1, C2, C3) Verwijder de schroef van de onderkant van de trimkop ---monteer daarna de veiligheidskap op de behuizing. Zet de kap op zijn plaats vast met de schroef. Verwijder het beschermtape van de draadsnijder. (Zie Fig. C3) BEDIENINGSINSTRUCTIES

GEBRUIK VOLGENS BESTEMMING

Het gereedschap is bestemd voor het knippen van gras en onkruid onder struiken en op hellingen en randen die niet met de grasmaaier bereikt kunnen worden. WAARSCHUWING! De lader en het accupack zijn speciaal ontworpen om samen gebruikt te worden. Gebruik dus geen andere apparaten. Steek nooit metalen voorwerpen in de lader of in het accupack om elektrische defecten en ongelukken te voorkomen.

1. VOORDAT U DE DRAADLOZE

GRASKANTMAAIER GEBRUIKT Het accupack is NIET opgeladen. Deze moet u dus voor gebruik opladen. De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader.

2. HET ACCUPACK OPLADEN

De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. De hulpstukhouder draait dan niet langer. In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kunnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

3. HET ACCUPACK VERWIJDEREN OF

PLAATSEN (Zie Fig. D1, D2) Druk de grendel van de batterij in en verwijder de batterij uit de machine. (Zie Fig. D1). Steek het batterijpakket in de daarvoor bestemde ruimte van de trimmer (Zie Fig. D2). U hoeft alleen licht te duwen op het accupack om dat te doen. OPMERKING: Verwijdert u het batterijpakket, houd het dan stevig vast zodat het niet valt en letsel veroorzaakt.

4. LAMPJES VOOR DE ACCUTOESTAND

(Zie Fig. E ) OPMERKING: De lampjes geven de toestand van de accu aan als de knop van de accu wordt ingedrukt. De lampjes tonen constant de toestand en de conditie van de accu, en wel als volgt: Druk op de knop “POWERTEST” en het verlichtingsknopje wordt verlicht. Als de drie groene lichten branden, is de batterij zeer sterk opgeladen. Als twee groene lichten ( ) branden, is de batterij matig opgeladen. . Als slechts één licht ( ) brandt, is de batterij leeg. BEANGRIJK: Als slechts één licht brandt, dan is de accu te ver ontladen, zelfs al kan er nog gras gemaaid worden. Gaat u verder met grasmaaien terwijl de accu in deze toestand is, dan vermindert u de levensduur en de prestaties van de accu.72 Snoerloze grastrimmer/graskanttrimmer NL

5. VEILIGHEIDSSCHAKELAAR (Zie Fig. F)

De trimmer heeft een blokkerende schakelhendel (8) die verhindert dat de machine onbedoeld gestart wordt. Druk op de deblokkeerknop en daarna op de aan/uitschakelaar. Om uit te schakelen laat u de schakelaar weer los. WAARSCHUWING: de snijkop blijft draaien nadat de maaier is uitgeschakeld. Wacht tot de kop is gestopt voordat u het gereedschap neerlegt.

6. DRIE SNELHEIDSINSTELLINGEN

(Zie Fig. F ) Uw machine is voorzien van een knop om uit drie snelheden te kiezen Snelheid 1 –Voor gewoon licht bijsnijden van kort gras Snelheid 2 –Voor halflang en lang gras en voor snijden tegen muren of hekken e.d. Snelheid 3 –Voor gebieden die met lang gras overgroeid zijn

7. INSTELLING VAN HET HULPHANDVAT

(Zie Fig. G) Maak de blokkeerklem van het hulphandvat los, zet het hulphandvat in de comfortabelste en meest gebalanceerde stand. Sluit de klem om het handvat vast te zetten. OPMERKING: Zorg ervoor dat het handvat stevig op zijn plaats zit. BEDIENING WAARSCHUWING: Draag altijd oogbescherming. Leun nooit over de trimmer heen; stenen e.d. kunnen door de machine omhoog geworpen worden en zo in de ogen of het gezicht terechtkomen, waardoor blindheid of ander ernstig letsel veroorzaakt kan worden.Houd tijdens het trimmen het volgende in de gaten: Draag oogbescherming en beschermende kleding. Houd het handvat met de ene hand vast en het extra handvat met de ander. Houd de trimmer onder uw middel. Werk alleen van rechts naar links om ervoor te zorgen dat stenen e.d. van u af geworpen worden. Trim het gras vlak bij en parallel aan de grond, zonder voorover te leunen (verticaal bij het kanten snijden). Duw de machine niet in het te snijden materiaal. WAARSCHUWING: Zorg ervoor dat beide snijdraden een stuk uitsteken voordat u het apparaat inschakelt. Zorg ervoor dat de machine op volle snelheid draait voordat u begint met trimmen. WAARSCHUWING: Gebruik alleen een snijlijn met een diameter van 2.0mm.Snijdraad met een andere diameter zal niet goed toegevoerd worden en er dan voor zorgen dat de trimmer niet goed snijdt. Ook zou dit ernstig letsel kunnen veroorzaken. Gebruik geen andere materialen, zoals ijzerdraad, touw, garen, enz. IJzerdraad kan tijdens het snijden afbreken en dan gelanceerd worden, waardoor ernstig letsel kan ontstaan. Trimmen Positioneer de trimkop voor het trimmen, zoals in afbeelding H1. Houd de onderkant van de trimkop iets boven de grond, onder een hoek. Zorg ervoor dat alleen het uiteinde van de lijn contact maakt. Forceer de trimlijn niet in het werkgebied. Kanten snijden (Zie Fig. H2, H3, H4)

VERWIJDER ALTJID HET

Voor het bijsnijden van randen positioneert u de trimkop als in afbeelding H2. Om de trimkop in die stand te draaien, houdt u eerst de staaf van de trimmer vast zoals in afbeelding H3. Daarna houdt u met de andere hand de trimkop vast-. Duw hem omlaag, draai hem 180 graden en laat hem los. De trimkop blijft dan automatisch in de stand voor het bijsnijden van randen zitten—afbeelding H4 OPMERKING: De trimkop draait maar in een richting. Het draaiwiel beschermt de machine en zorgt ervoor dat deze de grond niet raakt. Wees extra voorzichtig bij het kanten snijden, objecten kunnen omhoog gegooid worden. AUTOMATISCHE DRAADTOEVOER Bij het inschakelen van de trimmer, komt er een klein stukje draad naar buiten. U hoort een kletterend geluid wanneer de draad de draadsnijder raakt. WEES NIET BEZORGD, dit is normaal. Na ongeveer 5 seconden is de draad op de juiste lengte73 Snoerloze grastrimmer/graskanttrimmer NL afgesneden en neemt het lawaai af terwijl de motor op de hoogste snelheid gaat draaien. Als u het geluid van de draad niet hoort, wordt er meer draad toegevoerd. Om meer draad toe te voeren, moet de machine eerst helemaal gestopt zijn, en daarna opnieuw gestart worden totdat de motor op volle snelheid draait. Herhaal de bovenstaande 4 handeling totdat u de draden de draadsnijder hoort raken. HANDMATIGE DRAADTOEVOER (Zie Fig. I1)

VERWIJDER ALTJID HET

Indien nodig, kan de draad ook handmatig toegevoerd worden. Om dit te doen, drukt u op de knop voor draadtoevoer (16) en laat u deze weer los terwijl u zachtjes de draad eruit trekt tot deze de draadsnijder bereikt. Als de draad voorbij de draadsnijder komt, is de draad te lang. Wanneer de draad te lang is, verwijdert u de spoelkap en draait u de spoel tegen de klok in, totdat de gewenste lengte is bereikt. DE KAP VERWIJDEREN (Zie Fig. I2)

• Druk de pallen (12).

• Aan beide zijden in en houd deze ingedrukt

• Haal de kap van de spoelhouder af de spoelkap terugplaatsen Houd alle gebieden van de kap en de spoelhouder schoon.

• Plaats de kap terug door deze stevig op de spoelhouder te drukken totdat de kap op zijn plaats zit.

• Controleer of de kap goed geplaatst is door aan de kap te trekken zonder de twee pallen in te drukken.

VERWIJDER ALTJID HET

• Zet de trimmer uit en verwijder de batterij.

• Verwijder de kap van de spoel.

• Verwijder de oude spoel van de spoelhouder. Verwijder gebroken lijn en afval uit de omgeving van de spoel. Steek de lijn van de nieuwe spoel door het oogje van de spoelhouder. Zet de nieuwe spoel op de houder met de uitgesneden delen van de spoel naar beneden en omlaag. Bij montage in de spoelhouder moet de gladde kant van de spoel zichtbaar zijn.

• Herhaal bovenstaande procedure voor de tweede lijn.

• Plaats de kap weer terug.

ALLEEN DE SNIJDRAAD PLAATSEN

(Zie Fig. K1-K4) Gebruik ongeveer 6 meter draad. Plaats 2 mm in een van de gaten in de bovenkant van de spoel en draai de draad in de richting van de pijlen die op de spoel staan. Wind ongeveer 100mm van de draad niet af en plaats deze in de klem. Zorg ervoor dat de draad netjes om de spoel gewonden zit. Als dat niet het geval is, wordt de efficiëntie van de automatische draadtoevoer gehinderd. Plaats daarna de spoel terug zoals beschreven in “De spoel inclusief snijdraad plaatsen”.

TRIMMER Verwijder steeeds na gebruik het batterijpakket uit de trimmer. Bewaar hem op een droge plaats waar de trimmer en de batterij bechermd zijn tegen schade. ONDERHOUD Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert. Controleer het product steeds voor gebruik op schade. Gebruik het product niet als het beschadigd is Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.74 Snoerloze grastrimmer/graskanttrimmer NL PROBLEMEN OPLOSSEN De volgende tabel toont problemen en handelingen die u kunt uitvoeren als de machine niet goed werkt. WAARSCHUWING: Schakel de machine uit en verwijder de batterij voordat u aan het werk gaat om een probleem op te lossen. Problemen Mogelijke oorzaken Herstelhandeling Trimmer werkt niet. Batterij leeg. Batterij te heet of te koud. Motor defect. Interne bedrading van de machine is beschadigd. Motor defect. Laad de batterij; zie ook “DE BATERIJ LADEN “. Laat hem afkoelen of opwarmen. Neem contact op met reparatiecentrum. Neem contact op met reparatiecentrum. Trimmer werkt intermitterend. Batterij niet volledig opgeladen. Aan/uit-schakelaar defect. Machine defect. Laad batterij op. Neem contact op met reparatiecentrum. Neem contact op met reparatiecentrum. Veel trillingen en lawaai. Spoel is niet goed opgewikkeld. Wikkel de lijn opnieuw op. Zie ’’Spoel en lijn monteren.’’ Bedrijfsduur per batterijlading is te kort. Batterij is langere tijd niet gebruikt of slechts even opgeladen. Grass too high. Batterij defect. Laad de batterij volledig op; zie ook “DE BATTERIJ LADEN “. Snij in lagen. Vervang de batterij. Machine snijdt niet. Lijn gebroken. Batterij niet volledig opgeladen. Motor is defect (snelheid te laag). Gras om de snjikop gewikkeld. Vervang de lijn. Laad de batterij volledig op; zie ook “DE BATTERIJ LADEN “. Neem contact op met reparatiecentrum. Verwijder gras. Lampje van de batterijlader brandt continu. Laden is niet mogelijk. Batterij niet (goed) in de lader gestoken. Contacten van batterij vervuild. Batterij defect. Steek de batterij goed in de lader. Maak de contacten schoon of vervang de batterij. Vervang de batterij. Lampje van de batterijlader brandt niet. Stekker van lader niet (goed) in stopcontact of batterijlader Stopcontact, aansluitkabel of batterijlader defect. Steek de stekker (volledig) in het stopcontact Controleer de netspanning, laat de batterijlader controleren door een bevoegde reparatiecentrum. Automatische draadaanvoer werkt niet. Snijdraad is niet goed opgewikkeld. De draad is verward. De draad is op. Voer de draad handmatig in, werkt het dan nog niet, verwijder dan de spoel en wikkel de draad opnieuw op. Plaats een nieuwe spoel met draad.75 Snoerloze grastrimmer/graskanttrimmer NL

MILIEU Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. CONFORMITEITVERKLARING Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklærer herved, at produktet, Beschrijving WORX Snoerloze grastrimmer/graskanttrimmer Type WG168E WG168E.9 (1- aanduiding van machinerie, kenmerkend voor Grastrimmer) Functie Snijden gras en onkruid Overeenkomt met de volgende richtlijnen, 2006/42/ EG 2004/108/ EG 2011/65/EU Geluidsemissie in het milieu door materieel voor gebruik buitenshuis 2000/14/EG gewijzigd door 2005/88/EG - Procedure beoordeling conformiteit volgens: Annex VI - Niveau gemeten geluidsvermogen: 94.8dB(A) - Opgegeven, gegarandeerde niveau geluidsvermogen: 96dB(A) - De betrokken aangemelde instantie: Naam: Intertek Testing & Certification Ltd Adres: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL Standaards in overeenstemming met: EN 60745-1 EN 786

EN ISO 3744 EN 55014-1

EN 55014-2 De persoon die bevoegd is om het technische bestand te compileren, Naam Russell Nicholson Adres Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK 2013/11/18 Leo Yue POSITEC Kwaliteitsmanager76 Bezprzewodowy trymer dotrawnika/
