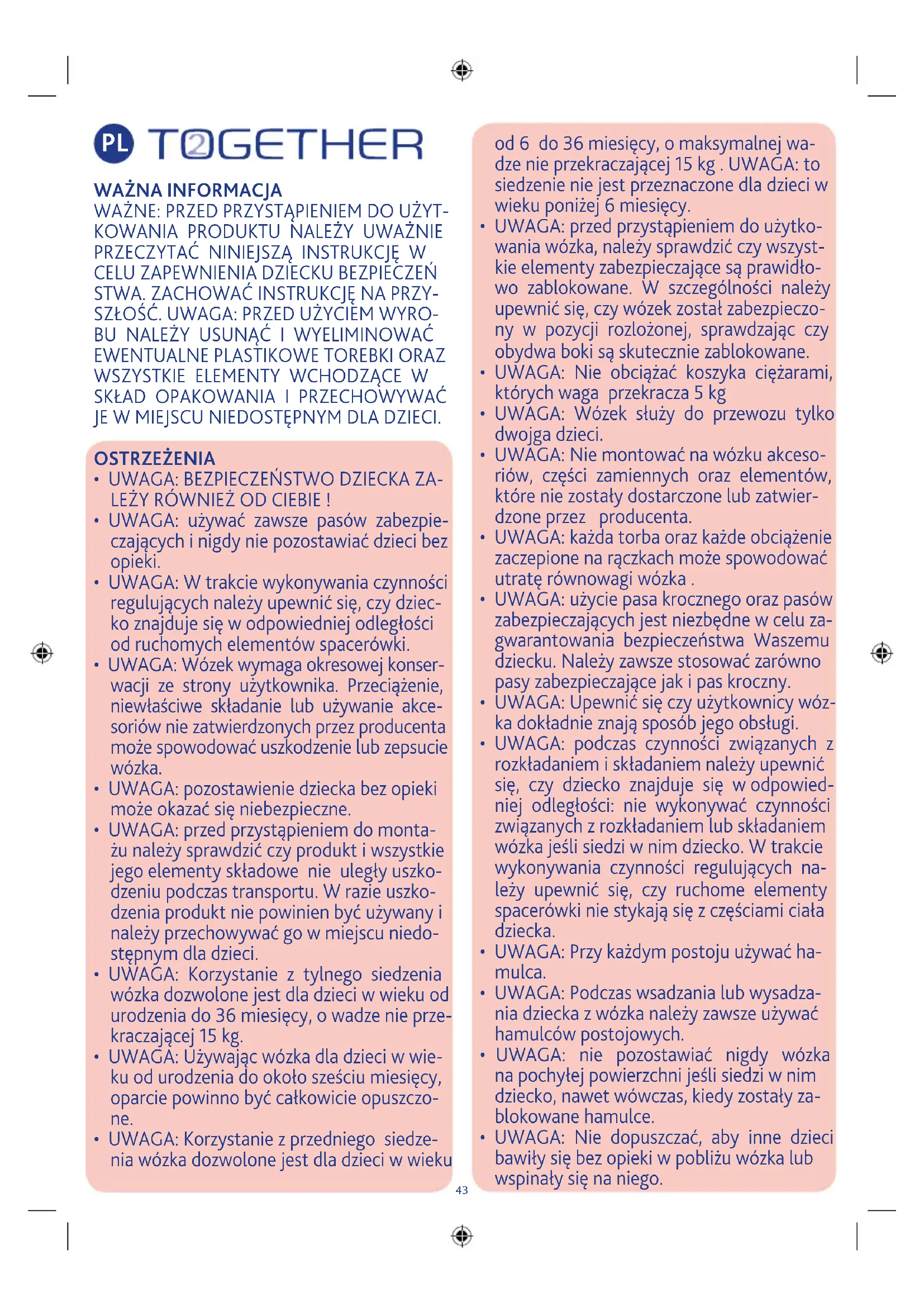

INSTRUKCJA OBSŁUGI Together Twin CHICCO

PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ W

• UWAGA: używać zawsze pasów zabezpie- czających i nigdy nie pozostawiać dzieci bez opieki.

• UWAGA: W trakcie wykonywania czynności regulujących należy upewnić się, czy dziec- ko znajduje się w odpowiedniej odległości od ruchomych elementów spacerówki.

• UWAGA: Wózek wymaga okresowej konser- wacji ze strony użytkownika. Przeciążenie, niewłaściwe składanie lub używanie akce- soriów nie zatwierdzonych przez producenta może spowodować uszkodzenie lub zepsucie wózka.

• UWAGA: pozostawienie dziecka bez opieki może okazać się niebezpieczne.

• UWAGA: przed przystąpieniem do monta- żu należy sprawdzić czy produkt i wszystkie jego elementy składowe nie uległy uszko- dzeniu podczas transportu. W razie uszko- dzenia produkt nie powinien być używany i należy przechowywać go w miejscu niedo- stępnym dla dzieci.

• UWAGA: Korzystanie z tylnego siedzenia wózka dozwolone jest dla dzieci w wieku od urodzenia do 36 miesięcy, o wadze nie prze- kraczającej 15 kg.

• UWAGA: Używając wózka dla dzieci w wie- ku od urodzenia do około sześciu miesięcy, oparcie powinno być całkowicie opuszczo- ne.

• UWAGA: Korzystanie z przedniego siedze- nia wózka dozwolone jest dla dzieci w wieku od 6 do 36 miesięcy, o maksymalnej wa- dze nie przekraczającej 15 kg . UWAGA: to siedzenie nie jest przeznaczone dla dzieci w wieku poniżej 6 miesięcy.

• UWAGA: przed przystąpieniem do użytko- wania wózka, należy sprawdzić czy wszyst- kie elementy zabezpieczające są prawidło- wo zablokowane. W szczególności należy upewnić się, czy wózek został zabezpieczo- ny w pozycji rozlożonej, sprawdzając czy obydwa boki są skutecznie zablokowane.

• UWAGA: Nie obciążać koszyka ciężarami, których waga przekracza 5 kg

• UWAGA: Wózek służy do przewozu tylko dwojga dzieci.

• UWAGA: Nie montować na wózku akceso- riów, części zamiennych oraz elementów, które nie zostały dostarczone lub zatwier- dzone przez producenta.

• UWAGA: każda torba oraz każde obciążenie zaczepione na rączkach może spowodować utratę równowagi wózka .

• UWAGA: użycie pasa krocznego oraz pasów zabezpieczających jest niezbędne w celu za- gwarantowania bezpieczeństwa Waszemu dziecku. Należy zawsze stosować zarówno pasy zabezpieczające jak i pas kroczny.

• UWAGA: Upewnić się czy użytkownicy wóz- ka dokładnie znają sposób jego obsługi.

• UWAGA: podczas czynności związanych z rozkładaniem i składaniem należy upewnić się, czy dziecko znajduje się w odpowied- niej odległości: nie wykonywać czynności związanych z rozkładaniem lub składaniem wózka jeśli siedzi w nim dziecko. W trakcie wykonywania czynności regulujących na- leży upewnić się, czy ruchome elementy spacerówki nie stykają się z częściami ciała dziecka.

• UWAGA: Przy każdym postoju używać ha- mulca.

• UWAGA: Podczas wsadzania lub wysadza- nia dziecka z wózka należy zawsze używać hamulców postojowych.

• UWAGA: nie pozostawiać nigdy wózka na pochyłej powierzchni jeśli siedzi w nim dziecko, nawet wówczas, kiedy zostały za- blokowane hamulce.

• UWAGA: Nie dopuszczać, aby inne dzieci bawiły się bez opieki w pobliżu wózka lub wspinały się na niego. PL44

• UWAGA: Aby uniknąć ryzyka zaduszenia, nie dawać dziecku ani nie kłaść blisko niego przedmiotów ze sznurkami .

• UWAGA: nie używać wózka na normalnych schodach ani na schodach ruchomych: można niespodziewanie utracić kontrolę nad nim.

• UWAGA: Uważać wchodząc na stopień lub chodnik oraz schodząc z nich.

• UWAGA: Jeżeli wózek stał przez dłuższy czas w miejscu silnie nasłonecznionym, przed posadzeniem w nim dziecka należy poczekać aż się on ochłodzi.

• UWAGA: Długotrwałe działanie promieni słonecznych może spowodować odbarwie- nia koloru materiałów oraz tkanin.

• UWAGA: Nie używać produktu jeśli jakikol- wiek jego element został uszkodzony, wy- rwany lub zgubiony .

• UWAGA: kiedy nie jest używany, wózek po- winien być przechowywany w miejscu nie- dostępnym dla dzieci.

• UWAGA: wózek nie powinien być używany podczas biegów lub jazdy na wrotkach.

• UWAGA: Unikać kontaktu wózka ze słoną wodą, aby zapobiec powstawaniu rdzy.

• UWAGA: Nie używać wózka na plaży.

• UWAGA: produkt ten powinien być używa- ny tylko i wyłącznie przez osobę dorosłą.

• UWAGA: Przed użyciem wózka sprawdzić prawidłowość zamocowań gondoli lub sie- dzisk do podwozia. RADY ZWIĄZANE Z CZYSZCZENIEM I KONSERWACJĄ Produkt ten wymaga okresowej konserwacji. Czynności zwią- zane z czyszczeniem i konserwacją powinny być wykonywane tylko przez osobę dorosłą. CZYSZCZENIE Obicia wózka nie da się zdjąć. Elementy z tkaniny czyścić przy pomocy gąbki i delikatnego środka piorącego zgodnie z zalece- niami przytoczonymi na wszywce. Poniżej zostały przytoczone symbole sposobu prania oraz ich znaczenie: Prać ręcznie w zimnej wodzie Nie wybielać Nie suszyć mechanicznie Non prasować Nie prać chemicznie Okresowo czyścić plastikowe części przy pomocy wilgotnej szmatki. Po ewentualnym zetknięciu się z wodą, wysuszyć me- talowe części, aby zapobiec powstawaniu rdzy. KONSERWACJA W razie konieczności smarować ruchome części suchym ole- jem silikonowym. Kontrolować okresowo stan zużycia kół oraz czyścić je z kurzu i piachu. Aby uniknąć ewentualnego tarcia i zapewnić prawidłowe funkcjonowanie wózka należy czyścić z kurzu, brudu i piasku wszystkie plastikowe części, które suwają się na jego metalowej ramie. Przechowywać wózek w suchym miejscu.

1. W schowku znajduje się machanizm rozkładania/składania

wózka. 2 języczki znajdujące się na końcach schowka pozwa- lają przyczepić go do konstrukcji wózka: przesunąć 2 języczki przez otwory w uchwycie (rys. 1A) i popchnąć schowek w stro- nę uchwytu aż da się usłyszeć odgłos zapadki click oznaczający blokadę (rys. 1B). Upewnić się czy przewód systemu zamykania nie nakłada się na przyłącza schowka na wózku.

UWAGA: rozkładając wózek należy upewnić się, czy dzieci znaj- dują się w odpowiedniej odległości. Upewnić się, czy w trakcie wykonywania tej czynności ruchome elementy spacerówki nie stykają się z częściami ciała dziecka.

2. Aby rozłożyć wózek, po przymocowaniu schowka do stela-

ża, należy przesunąć w lewo suwak znajdujący się na schowku (rys. 2A), jednocześnie przycisnać środkowy przycisk i pocią- gnąć za rączkę (rys. 2B), następnie rozłożyć wózek popychając drugą ręką do dołu przednią część stelaża aż da się usłyszeć odgłos zapadki Click (rys 2C). Przed dalszym postępowaniem należy sprawdzić czy wózek zo- stał całkowicie rozłożony.

3. Tylne siedzenie wyposażone jest w podnóżek. Po rozłożeniu

wózka należy obniżyć podnóżek (rys. 3).

4. Aby uregulować wysokość rączek wózka należy jednocześnie

nacisnać 2 boczne przyciski (rys. 4) i ustawić rączki na wyma- ganej wysokości. KOSZYK

5. Wózek wyposażony jest w koszyk. Aby zamontować koszyk,

należy włożyć rurkę w kształcie litery U do końcówek rurek znajdujących się z tyłu wózka tak, jak pokazano na rys. 5A. Rurka w kształcie litery U jest poprawnie przymocowana gdy 2 popielate kołki w dolnej części, wychodzą z otworów znaj- dujących się pod rurkami wózka i słychać odgłos zapadki Click oznaczający blokadę. Zakończyć montaż przymocowując materiał do rurki za pomo- cą odpowiednich zatrzasek (rys. 5B). Nie należy używać koszy- ka jeśli wspornik nie został włożony. Przed przystąpieniem do składania wózka należy opróżnić koszyk.

6. Aby ułatwić dostęp można otworzyć tył koszyka za pomocą

7. Elementy niezbędne do montażu tylnych kół: patrz rysunek 7.

8. Usunąć korki na końcach tylnej osi i włożyć tylną oś w odpo-

wiednie szczeliny stelaża aż da się usłyszeć odgłos zapadki click oznaczający zamontowanie (rys. 8).44

UWAGA: przed użyciem należy upewnić się czy tylna oś jest prawidłowo zamontowana.

9. Aby zamontować każde koło na tylnej osi A) należy kolejno

nalożyć (patrz rys. 9A): - koło B) - podkładkę C) - sprężynkę D) - kołpak E) Należy uważać aby włożyć sprężynkę mocującą tak jak pokaza- no na rysunku: prosta strona musi być włożona do otworu na osi zaś zamknięta końcówka musi być skierowana na zewnątrz (rys. 9B). Powtórzyć czynności montażu z drugiej strony osi postępując w tej samej kolejności.

MONTAŻ PRZEDNICH KÓŁ

10. Włożyć blok przednich kół do wózka tak, jak pokazano na

rys. 10, aż da się usłyszeć odgłos zapadki click oznaczający za- montowanie. Powtórzyć czynności dla drugiego bloku kół. UWAGA: upewnić się czy koła zostały poprawnie przymoco- wane

BARIERKA ZABEZPIECZAJĄCA

11. Aby zamontować barierkę zabezpieczającą wystarczy wło-

żyć ją do dwóch otworów w końcówkach przednich podłokiet- ników tak, jak pokazano na rysunku 11.

12. Aby wyjąć barierkę zabezpieczającą należy wcisnąć dwa

przyciski znajdujące się pod podłokietnikami i pociągnąć ją w kierunku odwrotnym do wózka (rys.12). BUDKA Wózek wyposażony jest w dwie budki.

13. Aby umocować przednią budkę, wsunąć zaczep do dwóch

prowadnic na podłokietnikach (rys. 13). Powtórzyć czynność dla drugiego zaczepu po przeciwnej stronie wózka.

14. Aby umocować tylną budkę należy przymocować zaczep

budki do okrągłej gałki znajdującej się na tylnej rurce wózka (rys. 14). Powtórzyć czynność dla drugiego zaczepu po przeciw- nej stronie wózka.

15. Rozkładanie budki: rozłożyć budkę tak, jak pokazano na

rysunku 15A i zablokować ją przy pomocy dwóch bocznych rozpórek (rys. 15B). Uwaga: aby złożyć budkę należy wcześniej odblokować boczne rozpórki .

UŻYCIE PASÓW ZABEZPIECZAJĄCYCH

Każde siedzenie wyposażone jest w system zabezpieczają- cy z pięcioma punktami zaczepienia, składający się z dwóch pasów naramiennych, pasa biodrowego oraz pasa krocznego ze sprzączką. UWAGA: używając wózka dla dzieci w wieku od urodzenia do około 6 miesiąca życia, należy stosować pasy naramienne przeprowadzając je najpierw przez otwory do re- gulacji.

16. Przełożyć sprzączki zabezpieczające przez specjalne mate-

riałowe otwory (rys. 16 A) i sprawdzić, czy wysokość pasów naramiennych jest idealnie dostosowana do wzrostu Waszego dziecka: jeśli nie, należy wyregulować ich wysokość (rys. 16B). Jeśli zachodzi taka potrzeba można użyć osłony, wsuwając je na pasy naramienne (rys. 16C).

17. Po umieszczeniu dziecka w wózku, należy przyczepić 2

widełki zabezpieczające do 2 sprzączek i włożyć 2 widełki do sprzączki (rys. 17). Jeśli jest to konieczne wyregulować przy po- mocy sprzączek obwód w pasie.

18. Dla zagwarantowania większego bezpieczeństwa wózek wy-

posażony jest w pierścienie w kształcie litery “D” aby umożliwić przyczepienie dodatkowego pasa zabezpieczającego zgodnie z normą BS 6684. Pierścienie umieszczone są w siedzeniu wózka po prawej i po lewej stronie tak jak na rysunku 18.

19. Aby odpiąć pas biodrowy, należy wcisnąć jednocześnie dwie

pary bocznych widełek (rys. 19). UWAGA: w celu zagwarantowania bezpieczeństwa Waszemu dziecku, należy zawsze używać pasów zabezpieczających. UWAGA: w celu zagwarantowania bezpieczeństwa Waszemu dziecku, należy zawsze używać jednocześnie pasa krocznego oraz pasów zabezpieczających.

REGULACJA PRZEDNIEGO OPARCIA

20. Aby odblokować mechanizm regulujący stopień nachylenia

przedniego oparcia: nacisnąć kciukiem suwak A i popchnąć go w lewo, jednocześnie pociągając rączkę B do góry (rys.20).

21. Następnie popchnąć oparcie do tyłu (rys. 21). Aby podnieść

oparcie wystarczy unieść je do żądanej pozycji, bez naciskania rączki. Przednie oparcie może być również złożone do przodu, aby umożliwić użycie wózka z fotelikiem samochodowym (patrz paragraf “UŻYCIE FOTELIKA SAMOCHODOWEGO”).

REGULACJA TYLNEGO OPARCIA

22. Aby nachylić tylne oparcie do pozycji półleżącej należy

unieść rączkę do regulacji z tyłu oparcia i pociągnąć ją do dołu (rys. 22). Aby podnieść oparcie wystarczy unieść je do żądanej pozycji, bez naciskania rączki. UWAGA: kiedy dziecko siedzi w wózku, czynności te mogą być utrudnione. TYLNE HAMULCE Tylne koła wyposażone są w hamulce zespolone blokujące jed- nocześnie obydwie pary kół naciskając tylko jedną dźwignię.

23. Aby zahamować wózek, należy wcisnąć do dołu jedną z

dwóch dźwigni położonych pomiędzy tylnymi kołami, jak po- kazano na rysunku 23.

24. Aby odblokować system hamulcowy, popchnąć do góry

jedną z dwóch dźwigni położonych pomiędzy tylnymi kołami, jak pokazano na rysunku 24. UWAGA: Używać hamulca przy każdym postoju. UWAGA: Nie pozostawiać nigdy wózka na pochyłej powierzch- ni jeśli siedzi w nim dziecko nawet wówczas, kiedy zastosowa- ne zostały hamulce postojowe. UWAGA: po wciśnięciu dźwigni hamulca upewnić się czy ha- mulce działają poprawnie na obydwie grupy tylnych kół.

Wózek posiada przednie koła obrotowe/zablokowane.

25. Aby przednie koła stały się obrotowe należy podnieść

dźwignię położoną pomiędzy dwoma kołami, jak pokazano na rysunku 25. Koła obrotowe polecane są na gładkich nawierzch- niach. Aby zablokować koła obniżyć dźwignię (rys. 25). UWAGA: koła obrotowe zwiększają zwrotność wózka; na wy- boistym terenie (żwir, polna droga, itd.) zaleca się użycie za- blokowanych kół. UWAGA: Wszystkie koła powinny być zawsze jednocześnie za- blokowane lub odblokowane.

UWAGA: składając wózek należy upewnić się, czy Wasze dziecko oraz ewentualne inne dzieci znajdują się w odpowiedniej odle- głości. Upewnić się, czy w trakcie wykonywania tej czynności ru-46

chome elementy wózka nie stykają się z częściami ciała dziecka.

26. Aby złożyć wózek należy zablokować koła obrotowe. Prze-

sunąć w lewo suwak położony na schowku (rys. 2A), jednocze- śnie nacisnąć środkowy przycisk i unieść rączkę (rys. 2B). Jeśli dysponują Państwo wersją zgodną z normą BS 7409:1996, po- ciągnąć jednocześnie do góry spust położony po lewej stronie wózka (rys. 26A). Złożyć wózek, wciskając stopą do dołu środ- kową część koszyka (rys. 26B).

27. Złożony i zablokowany wózek utrzymuje się samodzielnie w

pozycji pionowej (rys. 27).

UŻYCIE FOTELIKA SAMOCHODOWEGO

Wózek wyposażony jest w zaczepy, które umożliwiają przymo- cowanie dwóch fotelików samochodowych KEYFIT bez użycia dodatkowych urządzeń mocujących. UWAGA: Przed użyciem fotelika samochodowego należy uważnie przeczytać jego instrukcje obsługi. UWAGA: do wózka mogą być przyczepione tylko foteliki CHIC- CO KEYFIT. Użycie wózka z niewłaściwym fotelikiem samochodowym może być przyczyną poważnych okaleczeń dziecka. Przed przy- stąpieniem do użytkowania wózka w zestawieniu z fotelikiem należy zawsze sprawdzić, czy system zaczepowy został prawi- dłowo zablokowany. UWAGA: Dziecko musi byc zawsze przypięte do fotelika pasami zabezpieczającymi.

INSTALOWANIE FOTELIKA NA PRZEDNIM SIEDZENIU

28. Wyjąć barierkę zabezpieczającą i złożyć do przodu przed-

nie oparcie, postępując zgodnie z instrukcjami zawartymi w paragrae 20 aby odblokować mechanizm nachylania oparcia, następnie popchnąć oparcie do przodu (rys.28).

29. Podnieść boczne płaty materiałowe zapinane na rzepy tak,

aby odsłonić boczne zaczepy (rys. 29).

30. Umieścić fotelik na siedzeniu w miejscu bocznych zacze-

pów. Fotelik zostanie automatycznie przymocowany do dwóch zaczepów i będzie słychać odgłos zapadki ”click” oznaczający zaczepienie (rys. 30). Spróbować podnieść fotelik, aby spraw- dzić jego prawidłowe przyczepienie . UWAGA. Po usunięciu fotelika, zanim wózek zostanie użyty na- leży zapiąć materiałowe płaty. INSTAlOwANIE FOTElIkA NA TYlNYM SIEDzENIU

31. Po całkowitym złożeniu tylnego oparcia i postępując zgod-

nie z instrukcjami zawartymi w paragrae 22, umieścić fotelik na tylnym siedzeniu w miejscu bocznych zaczepów (rys. 31A). Fotelik zostanie automatycznie przymocowany do dwóch za- czepów i będzie słychać odgłos zapadki ”click” oznaczający za- czepienie (rys. 31B). Spróbować podnieść fotelik, aby sprawdzić jego prawidłowe przyczepienie JAk USUNąć FOTElIk SAMOchODOwY

32. Aby usunąć fotelik z siedzeń wózka , nacisnąć rączkę z tyłu

fotelika i podnieść go z wózka (rys. 32). AKCESORIA UWAGA: Opisane poniżej akcesoria przewidziane są tylko dla niektórych wersji wyrobu. Należy uważnie przeczytać instruk- cję akcesoriów dla zakupionej przez Was wersji.

OSŁONA PRZECIWDESZCZOWA

UWAGA: Używając osłony przeciwdeszczowej należy szczegól- nie uważać.

33. Aby przyczepić osłonę przeciwdeszczową, nawinąć troczki

wokół rurek wózka, przymocować troczki i rzepy w miejscach wskazanych na rysunku 33. Po zakończeniu użytkowania osło- ny, należy wysuszyć ją na wolnym powietrzu jeśli się zmoczy- ła. UWAGA: osłona przeciwdeszczowa nie może być używana na wózku bez zamontowanej budki lub daszka przeciwsłoneczne- go, ponieważ mogłoby to spowodować uduszenie dziecka. UWAGA: jeśli na wózku została zamontowana osłona przeciw- deszczowa i siedzi w nim dziecko, nie należy nigdy pozostawiać wózka w miejscach nasłonecznionych ze względu na ryzyko przegrzania.

34. Aby zaczepić okrycie na nóżki należy przymocować rzepy

po obu stronach po uprzednim przełożeniu okrycia pod barier- ką zabezpieczającą, jak wskazano na rysunku 34. Ważna adnotacja: rysunki oraz zalecenia zawarte w niniejszej instrukcji odno-szą się do omawianej wersji wózka; niektóre opisane tu elementy składowe oraz funkcje mogą różnić się w zależności od zakupionej przez Was wersji.
