INSTRUKCJA OBSŁUGI HWMS750 SAMSUNG

„HDMI 1” ili „HDMI 2”.

„D.IN” módot.HUN - 8

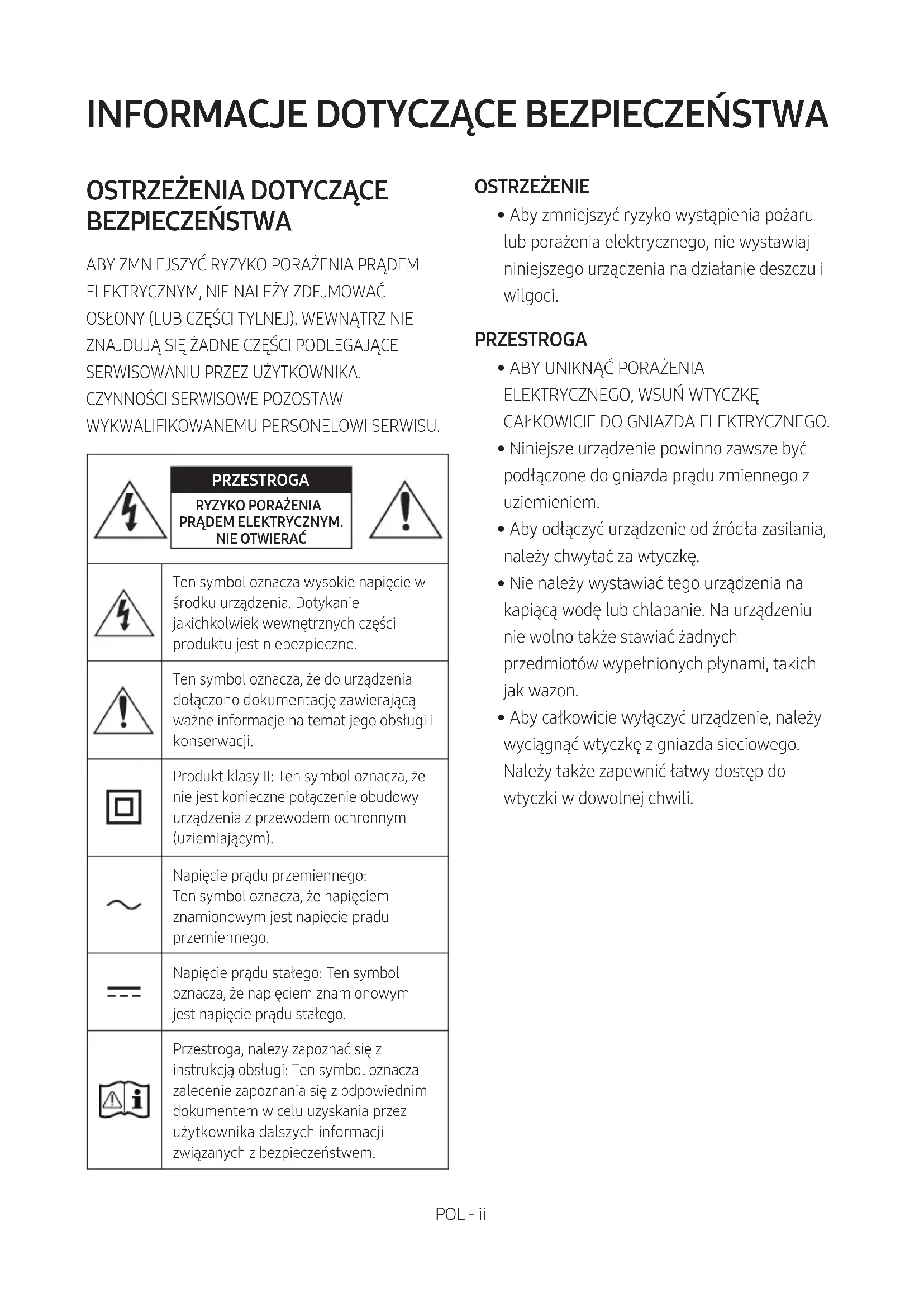

OSTRZEŻENIA DOTYCZĄCE

WYKWALIFIKOWANEMU PERSONELOWI SERWISU. PRZESTROGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆTen symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym).Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem. OSTRZEŻENIE

• Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci. PRZESTROGA

• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.

• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.

• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.

• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.POL - iii

1. Należy upewnić się, że źródło zasilania

prądem zmiennym jest zgodne z wymaganiami wyszczególnionymi na naklejce umieszczonej z tyłu produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

2. Podczas burzy z piorunami należy odłączyć

główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.

3. Jednostki nie należy wystawiać

bezpośrednio na promienie słońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np.

wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają

substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać. W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.

INFORMACJE O PODRĘCZNIKU

UŻYTKOWNIKA Podręcznik użytkownika składa się z dwóch części: niniejszego uproszczonego, drukowanego PODRĘCZNIK UŻYTKOWNIKA oraz szczegółowego PEŁNY PODRĘCZNIK UŻYTKOWNIKA dostępnego do pobrania ze strony internetowej rmy Samsung.

PODRĘCZNIK UŻYTKOWNIKA

Niniejszy podręcznik użytkownika zawiera informacje na temat instrukcji bezpieczeństwa, instalacji, komponentów, połączeń oraz danych technicznych produktu.

PEŁNY PODRĘCZNIK UŻYTKOWNIKA

Pełną wersję podręcznika można uzyskać w internetowym centrum obsługi klienta rmy Samsung po zeskanowaniu kodu QR. Aby wyświetlić pełny podręcznik użytkownika na komputerze lub urządzeniu przenośnym, należy go pobrać jako dokument ze strony internetowej. (http://www.samsung.com/support) Konstrukcja, dane techniczne urządzenia oraz ekran Aplikacje mogą ulec zmianie bez uprzedzenia.POL - iv

01 Sprawdzanie Komponentów 2 Wkładanie baterii przed użyciem pilota (2 baterie typu AA) ------------------------- 2 02 Opis Produktu 3 Panel przedni / Prawa strona panelu listwy Soundbar ------------------------- 3 Panel dolny listwy Soundbar ------------------------- 4 03 Podłączanie Listwy Soundbar 5 Podłączanie zasilania elektrycznego

04 Podłączanie do Telewizora 7 Metoda 1. Podłączanie do telewizora za pomocą przewodu

– Podłączanie do telewizora za pomocą przewodu optycznego

– Podłączanie do telewizora za pomocą cyfrowego przewodu HDMI

Metoda 2. Połączenie bezprzewodowe

– Podłączanie do telewizora przez Bluetooth

– Podłączanie za pośrednictwem sieci Wi-Fi

05 Podłączanie do Urządzenia Zewnętrznego 13 Podłączanie urządzenia zewnętrznego przy użyciu przewodu optycznego lub analogowego przewodu audio (AUX)

Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI

06 Podłączanie do Urządzenia Przenośnego 15 Metoda 1. Połączenie przez Bluetooth

Metoda 2. Podłączanie za pośrednictwem sieci Wi-Fi (sieci bezprzewodowej)

18POL - v 07 Podłączanie urządzenia Amazon 20 08 Sterowanie listwą Soundbar za pomocą urządzenia Amazon 23 09 Korzystanie z Pilota 24 Obsługa pilota zdalnego sterowania

Regulacja głośności systemu Soundbar przy użyciu pilota do telewizora -------------------------- 27 Używanie ukrytych przycisków

Dane wyjściowe dla różnych trybów efektów dźwiękowych

10 Aktualizacja Oprogramowania 29 11 Montowanie Wspornika Ściennego 29 Środki ostrożności przy instalacji

Komponenty montażowe

Montowanie elementu Uchwyt kablowy

12 Rozwiązywanie problemów 32 13 Licencji 33 14 Informacja o Licencji Open Source 33

Ważne Informacje Dotyczące Obsługi Serwisowej

16 Dane Techniczne i Uwagi 34 Dane techniczne

SurroundVOL BASS SOUNDBAR SOUND MODE SMART MODE Urządzenie główne Soundbar Pilot zdalnego sterowania / Baterie Przewód zasilający Przewód optyczny Uchwyt kablowy Śruba

• Informacje na temat elementów do montażu listwy Soundbar na ścianie znajdują się na str.

• Instrukcje dotyczące korzystania z elementu Uchwyt kablowy znajdują się na str. 31.

• Aby zakupić dodatkowe komponenty lub opcjonalne kable, należy się skontaktować z Centrum Serwisowym rmy Samsung lub Działem Obsługi Klienta rmy Samsung.

• Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji. Wkładanie baterii przed użyciem pilota (2 baterie typu AA) Zsuń pokrywę baterii w kierunku wskazanym przez strzałkę, do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AA (1,5 V), prawidłowo orientując ich bieguny. Wsuń z powrotem pokrywę baterii.POL - 3

OPIS PRODUKTU Panel przedni / Prawa strona panelu listwy Soundbar

Prawa strona listwy Soundbar Ustaw listwę tak, aby logo rmy Samsung znajdowało się na górze.

Wyświetlacz Wyświetla stan produktu oraz bieżący tryb.

Przycisk -/+ (Głośność) Regulacja głośności.

• Poziom głośności jest wyświetlany na przednim wyświetlaczu listwy Soundbar podczas regulacji głośności.

Przycisk (Źródło) Wybór trybu źródła wejścia. Tryb wejścia Wyświetlacz Cyfrowe wejście optyczne D.IN Wejście ARC (HDMI OUT) D.IN TV ARC (Automatyczna konwersja) Wejście AUX AUX Wejście HDMI HDMI 1 / HDMI 2 Tryb Wi-Fi WIFI Tryb BLUETOOTH BT

• Aby uruchomić tryb „BT PAIRING”, zmień źródło na tryb „BT”, a następnie naciśnij i przytrzymaj przycisk (Źródło) przez ponad 5 sekund.

Przycisk (Zasilanie) Włączanie i wyłączanie zasilania.POL - 4

• Przy podłączaniu przewodu prądu zmiennego przycisk zasilania zadziała w ciągu od 4 do 6 sekund.

• Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku.

• Aby odtwarzać dźwięk tylko z zestawu Soundbar, należy wyłączyć głośniki telewizora w menu Audio Setup telewizora. Należy zapoznać się z instrukcją obsługi telewizora. Panel dolny listwy Soundbar Wi-Fi SETUP SPK ADDHDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) Wi-Fi SETUP SPK ADD WIRELESS AUX IN

POWER OUT (For TV) Umożliwia podłączenie przewodu zasilającego telewizora rmy Samsung podłączonego do listwy Soundbar i zawieszonego na ścianie za pomocą zestawu do montażu naściennego (WMN300SB, sprzedawanego oddzielnie).

POWER IN Umożliwia podłączenie przewodu zasilającego listwy Soundbar.

DIGITAL AUDIO IN (OPTICAL) Służy do podłączenia urządzenia zewnętrznego do cyfrowego wejścia audio (optycznego).

WIRELESS Umożliwia podłączenie karty sieci bezprzewodowej pozwalającej na bezprzewodowe podłączenie głośników dźwięku przestrzennego i głośnika niskotonowego do listwy Soundbar. (Głośniki dźwięku przestrzennego, głośnik niskotonowy i karta sieci bezprzewodowej są sprzedawane oddzielnie).

• Gniazdo WIRELESS nie jest kompatybilne ze standardem USB.

• Dostępność głośników niskotonowych zależy od regionu. Dostępność można sprawdzić na stronie http://www.samsung.com/support.POL - 5

AUX IN Służy do podłączenia do wyjścia analogowego urządzenia zewnętrznego. HDMI IN 1, HDMI IN 2Służy do jednoczesnego odbierania sygnałów audio i wideo za pomocą przewodu HDMI. Podłącz do wejścia HDMI urządzenia zewnętrznego. HDMI OUT (TV-ARC)Służy do podłączenia do gniazda HDMI (ARC) w telewizorze. Wi-Fi SETUP / SPK ADD Umożliwia podłączenie do sieci bezprzewodowej (Wi-Fi) za pośrednictwem aplikacji Samsung Multiroom.

• Odłączając przewód zasilający z gniazdka, należy trzymać za wtyczkę. Nie ciągnąć za sam przewód.

• Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną nawiązane połączenia pomiędzy wszystkimi podzespołami.

03 PODŁĄCZANIE LISTWY SOUNDBAR

Podłączanie zasilania elektrycznego

• Więcej informacji na temat wymaganego zasilania elektrycznego i zużycia prądu znajduje się na etykiecie umieszczonej na produkcie. (Etykieta: Tylna część urządzenia głównego Soundbar) HDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) POWER IN Tylna część urządzenia głównego SoundbarPrzewód zasilającyPodłączanie zasilania elektrycznego
• Podłącz dostarczony przewód zasilający do gniazda POWER IN.POL - 6 HDMI IN 2 HDMI IN 1 HDMI OUT (TV-ARC) POWER IN POWER OUT (For TV) WIRELESS AUX IN

(OPTICAL) POWER OUT (For TV) Tylna część urządzenia głównego Soundbar

• Gniazdo POWER OUT umożliwia zasilanie telewizora rmy Samsung zawieszonego na ścianie za pomocą zestawu do montażu naściennego (WMN300SB, sprzedawanego oddzielnie).

• Do gniazda POWER OUT można podłączać wyłącznie telewizory rmy Samsung wyposażone w 2-stykowy przewód zasilający i pobierające maksymalnie 400 W energii. (Podłączenie do gniazda urządzenia pobierającego więcej niż 400 W energii może spowodować uszkodzenie listwy Soundbar lub jej nieprawidłowe działanie). Lista telewizorów rmy Samsung kompatybilnych z zestawem do montażu naściennego WMN300SB i gniazdem POWER OUT znajduje się w podręczniku użytkownika zestawu do montażu naściennego WMN300SB. Podręcznik jest dostępny na stronie internetowej pod adresem http://www.samsung.com/support.POL - 7

04 PODŁĄCZANIE DO TELEWIZORA

Odtwarzanie dźwięków telewizora z listwy za pomocą połączeń przewodowych lub bezprzewodowych.

• Po podłączeniu listwy Soundbar do wybranego telewizora Samsung można nią sterować za pomocą pilota do telewizora. – W przypadku korzystania z kabla optycznego tę funkcję obsługują telewizory Samsung Smart wyprodukowane w roku 2017 z funkcją Bluetooth. – Ta funkcja pozwala również na używanie menu telewizora do regulacji dźwięku i różnych ustawień, a także do regulowania poziomu głośności oraz wyciszania systemu. Metoda 1. Podłączanie do telewizora za pomocą przewodu W przypadku, gdy przesyłanie sygnałów odbywa się w standardzie Dolby Digital, a dla opcji „Format sygnału audio na wyjściu cyfrowym” wybrano ustawienie PCM, zaleca się zmianę tego ustawienia na Dolby Digital. Zmiana tego ustawienia zapewnia lepszą jakość dźwięku. (Wygląd menu może się różnić w zależności od producenta telewizora). Podłączanie do telewizora za pomocą przewodu optycznego WIRELESS AUX IN DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTPrzewód optycznyDolna część listwy Soundbar D.IN

Prawa strona listwy Soundbar

1. Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar z gniazdem wyjścia optycznego

OPTICAL OUT na telewizorze za pomocą cyfrowego przewodu optycznego.

2. Naciśnij przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie zdalnego

sterowania, a następnie wybierz tryb „D.IN”.Funkcja Auto Power LinkPo włączeniu telewizora, funkcja Auto Power Link automatycznie włączy system Soundbar.1. Podłącz listwę Soundbar z telewizorem za pomocą cyfrowego przewodu optycznego.

2. Naciśnij przycisk (Źródło) znajdujący po prawej stronie panelu lub na pilocie, a następnie

wybierz opcję „D.IN”.POL - 8

3. Naciśnij i przytrzymaj przez 5 sekund przycisk w Lewo na pilocie, aby funkcję

• Domyślnie funkcja Auto Power Link jest ON. (Aby wyłączyć tę funkcję, należy wyłączyć funkcję Auto Power za pomocą systemu Soundbar).

• W zależności od tego, jakie urządzenie jest podłączone do systemu Soundbar, funkcja Auto Power Link może nie działać.

• Ta funkcja jest dostępna tylko w trybie „D.IN”. Podłączanie do telewizora za pomocą cyfrowego przewodu HDMI HDMI IN 1 HDMI OUT (TV-ARC) HDMI IN (ARC) Przewód HDMI (sprzedawany oddzielnie)Dolna część listwy Soundbar Podłącz do gniazda HDMI IN (ARC) na telewizorze.Podłącz do gniazda HDMI OUT (TV-ARC) na urządzeniu głównym Soundbar.Prawa strona listwy Soundbar

1. Podłącz przewód HDMI (sprzedawany oddzielnie) do włączonego systemu Soundbar oraz do

telewizora, jak pokazano na rysunku.

2. Na wyświetlaczu urządzenia głównego Soundbar pojawi się komunikat „TV ARC” i system

rozpocznie odtwarzanie dźwięku telewizora.

• Jeśli nie słychać dźwięku telewizora, naciśnij przycisk (Źródło) znajdujący się prawej stronie listwy Soundbar lub na pilocie i wybierz tryb „D.IN”. Na wyświetlaczu pojawią się kolejno komunikaty „D.IN” i „TV ARC”, i rozpocznie się odtwarzanie dźwięku telewizora.

• Jeśli komunikat „TV ARC” nie pojawia się na wyświetlaczu urządzenia głównego Soundbar, należy sprawdzić, czy przewód jest podłączony do właściwego portu.

• Poziom głośności systemu Soundbar można regulować za pomocą przycisków regulacji głośności na pilocie od telewizora.POL - 9 UWAGI

• Interfejs HDMI umożliwia cyfrową transmisję obrazu i dźwięku za pośrednictwem jednego złącza.

• Jeśli telewizor jest wyposażony w port ARC, podłącz kabel HDMI do portu HDMI IN (ARC).

• Zalecamy skorzystanie z bezrdzeniowego kabla HDMI. Jeśli używasz kabla rdzeniowego, jego średnica nie powinna być większa niż 14 mm.

• Funkcja Anynet+ musi być włączona.

• Ta funkcja nie jest dostępna, jeśli kabel HDMI nie obsługuje ARC. Metoda 2. Połączenie bezprzewodowe Podłączanie do telewizora przez Bluetooth Jeśli system Soundbar jest podłączony do telewizora przez Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Do systemu Soundbar można podłączyć jednocześnie tylko jeden telewizor. Podłączenie początkowe

1. Naciśnij przycisk (Źródło) znajdujący po prawej stronie panelu lub na pilocie, a następnie

2. Zmień tryb „BT” na tryb „BT PAIRING”.

• Jeśli pojawi się komunikat „BT READY”, należy nacisnąć i przytrzymać przez ponad 5 sekund przycisk (Źródło) znajdujący się po prawej stronie panelu listwy Soundbar lub na pilocie, aż wyświetli się komunikat „BT PAIRING”.

• Gdy włączony jest tryb „BT PAIRING”, niebieska dioda LED po prawej stronie obudowy listwy Soundbar zacznie migać.

3. W menu telewizora wybierz tryb Bluetooth. (Więcej informacji zawiera podręcznik użytkownika telewizora).

4. Z listy wyświetlanej na ekranie telewizora wybierz ustawienie „[AV] Samsung Soundbar MSxxx”.

Dostępny system Soundbar jest wskazany na liście dostępnych urządzeń Bluetooth telewizora wraz z komunikatem „Need Pairing” lub „Paired”. Aby połączyć się z systemem Soundbar, należy wybrać komunikat i nawiązać połączenie.

• Po nawiązaniu połączenia systemu z telewizorem, na przednim wyświetlaczu listwy Soundbar pojawią się komunikaty [Nazwa telewizora] → „BT”.

5. Od teraz można odtwarzać dźwięk z telewizora na systemie Soundbar.POL - 10

Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Samsung Soundbar MSxxx”) pojawia się na liście, należy go usunąć.

• W trybie „BT” należy nacisnąć i przytrzymać przez ponad 5 sekund przycisk (Źródło) znajdujący się po prawej stronie panelu listwy Soundbar lub na pilocie, aby przełączyć na tryb „BT PAIRING”. Następnie należy wybrać „[AV] Samsung Soundbar MSxxx” z listy wyszukiwania w telewizorze. Co to są stany BT READY i BT PAIRING?

• BT READY : Ten tryb pozwala na wyszukiwanie poprzednio podłączonych telewizorów lub połączenie systemu Soundbar z poprzednio podłączonym urządzeniem mobilnym.

• BT PAIRING : W tym trybie można połączyć się z nowym urządzeniem. (W trybie „BT” naciśnij i przytrzymaj przez ponad 5 sekund przycisk (Źródło) znajdujący się na górnej stronie listwy Soundbar lub na pilocie). UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.

• System Soundbar wyłącza się automatycznie po 5 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar. Odłączanie urządzenia Soundbar od telewizora Naciśnij przycisk (Źródło) znajdujący po prawej stronie panelu lub na pilocie, a następnie wybierz dowolny tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż telewizor musi otrzymać odpowiedź od urządzenia Soundbar. (Czas oczekiwania może się różnić w zależności od modelu telewizora).

• Aby anulować automatyczne nawiązywanie połączenia Bluetooth między listwą Soundbar a telewizorem, należy nacisnąć przycisk

(Odtwarzanie/Pauza) na pilocie i przytrzymać go przez 5 sekund przy stanie „BT READY”. (Przełączenie Wł. → Wył.)POL - 11 Podłączanie za pośrednictwem sieci Wi-Fi Czynności kontrolne przed podłączeniem

1. Upewnij się, że telewizor Samsung Smart TV został wyprodukowany po 2014 roku. Ta funkcja jest

kompatybilna tylko z telewizorami Samsung Smart TV wyprodukowanymi po 2014 roku.

2. Upewnij się, że Router bezprzewodowy (Wi-Fi) jest gotowy i działa.

3. Upewnij się, że Telewizor jest podłączony do routera bezprzewodowego (sieci Wi-Fi).

Krok 1: Podłączanie listwy Soundbar do sieci Wi-Fi

1. Naciśnij przycisk (Źródło) po prawej stronie listwy Soundbar lub na pilocie, aby włączyć tryb

• W przypadku korzystania z wybranego telewizora Samsung (telewizor Samsung wyprodukowany w 2016 lub 2017 roku obsługujący funkcję Bluetooth) – Jeśli tryb „WIFI” zostanie włączony po włączeniu telewizora, wówczas na ekranie telewizora wyświetli się okno podręczne z instrukcjami opisującymi automatyczne podłączanie listwy Soundbar do routera bezprzewodowego (Wi-Fi). Należy się zapoznać z instrukcjami w oknie podręcznym wyświetlanym na ekranie telewizora. WIFI

2. Podłącz urządzenie przenośne (np. smartfon lub tablet) do sieci Wi-Fi, do której jest już podłączony

3. Zainstaluj i uruchom aplikację Samsung Multiroom na urządzeniu przenośnym (np. smartfonie lub

tablecie). iOS Android Aplikacja Samsung Multiroom

4. Postępuj zgodnie z instrukcjami wyświetlanymi w aplikacji na ekranie urządzenia przenośnego,

aby podłączyć listwę Soundbar do sieci Wi-Fi.POL - 12 Krok 2: Kongurowanie ustawień w telewizorze

• Jeśli po zmianie źródła sygnału wejściowego na listwę Soundbar telewizor odłączy się od sieci bezprzewodowej, wówczas za pomocą menu telewizora ponownie podłącz go do sieci. Dotyczy telewizorów wyprodukowanych w roku 2017

1. Menu główne Ustawienia ( ) Dźwięk Wyjście dźwięku Wybierz opcję [AV] Soundbar

2. Listwa Soundbar zacznie odtwarzać dźwięk z telewizora.

Dotyczy telewizorów wyprodukowanych w roku 2016

1. Menu główne Ustawienia ( ) Dźwięk Wyjście dźwięku Wybierz opcję [AV] Samsung

Soundbar MSxxx (Wi-Fi)

2. Listwa Soundbar zacznie odtwarzać dźwięk z telewizora.

Dotyczy telewizorów wyprodukowanych w roku 2015

1. Menu główne Dźwięk Lista głośników Wybierz opcję [AV] Samsung Soundbar MSxxx (Wi-Fi)

2. Listwa Soundbar zacznie odtwarzać dźwięk z telewizora.

Dotyczy telewizorów wyprodukowanych w roku 2014

1. Menu główne Dźwięk Ustawienia głośnika Wybierz opcję Multiroom Link - Ustawienia

2. Z poziomu urządzenia Soundbar wybierz opcję „[AV] Samsung Soundbar MS750”, a następnie „OK”.

3. Menu główne Dźwięk Ustawienia głośnika Wybierz opcję Wyjście dźwięku TV

Multiroom Link Ustawienia głośnika

Multiroom Link OK Poziom głośności Test głośnikaSoundbar [AV] Samsung Soundbar MS750 Soundbar+Surround

[AV] Samsung Soundbar MS750Nie używajEdytuj naz

Wyjście dźwięku TV Multiroom LinkTelewizyjne• Rodzaj instalacji TV PodstawaTV SoundConnect• Lista urz. audio rmy Samsung• Dodaj nowe urządzenieWłączoneMultiroom Link• UstawieniaSoundbar+SurroundSłuchawki Bluetooth• Lista słuchawek Bluetooth

4. Listwa Soundbar zacznie odtwarzać dźwięk z telewizora.

• Telewizor i listwa Soundbar muszą być podłączone do tej samej sieci bezprzewodowej (Wi-Fi)

• Jeśli router bezprzewodowy (Wi-Fi) wykorzystuje kanał DFS, wówczas nie będzie można nawiązać połączenia między telewizorem a listwą Soundbar za pośrednictwem sieci Wi-Fi. Aby uzyskać szczegółowe informacje, należy się skontaktować z dostawcą usług internetowych.

• W przypadku problemów z połączeniem Wi-Fi 5 GHz należy użyć pasma 2,4 GHz.POL - 13

05 PODŁĄCZANIE DO URZĄDZENIA

ZEWNĘTRZNEGO Dzięki podłączeniu urządzenia zewnętrznego za pośrednictwem sieci przewodowej lub bezprzewodowej, można odtwarzać jego dźwięki na systemie Soundbar. Podłączanie urządzenia zewnętrznego przy użyciu przewodu optycznego lub analogowego przewodu audio (AUX) WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Przewód optycznyPrzewód audio (AUX) (sprzedawany oddzielnie)Dolna część listwy SoundbarOdtwarzacz BD / DVD / Dekoder / Konsola do gierPrawa strona listwy Soundbar LUB Przewód optyczny X Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na urządzeniu głównym z gniazdem wyjścia optycznego OPTICAL OUT na urządzeniu źródłowym za pomocą cyfrowego przewodu optycznego. Y Wybierz tryb „D.IN”, naciskając przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie. LUB Przewód audio (AUX) X Połącz gniazdo AUX IN (Audio) na urządzeniu głównym z gniazdem AUDIO OUT na urządzeniu źródłowym za pomocą przewodu audio. Y Wybierz tryb „AUX”, naciskając przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie.POL - 14 Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) Przewód HDMI (sprzedawany oddzielnie) LUB LUB Przewód HDMI (sprzedawany oddzielnie)Dolna część listwy Soundbar

Urządzenie zewnętrzne HDMI

Prawa strona listwy Soundbar HDMI

1. Podłącz przewód HDMI (sprzedawany oddzielnie) do portu HDMI IN 1 lub HDMI IN 2 na tylnej

stronie produktu oraz do portu HDMI OUT urządzenia cyfrowego.

2. Podłącz przewód HDMI (sprzedawany oddzielnie) do portu HDMI OUT (TV-ARC) na tylnej stronie

produktu oraz do portu HDMI IN telewizora.

3. Naciśnij przycisk (Źródło) znajdujący się po prawej stronie panelu lub za pomocą pilota

zdalnego sterowania, a następnie wybierz opcję „HDMI 1” lub „HDMI 2”.

4. Wybrany tryb HDMI wyświetla się na panelu wyświetlacza listwy Soundbar, a urządzenie odtwarza

PRZENOŚNEGO Metoda 1. Połączenie przez Bluetooth Jeśli urządzenie przenośne jest podłączone do systemu Soundbar za pośrednictwem standardu Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Jednocześnie może być połączone tylko jedno urządzenie Bluetooth. Urządzenie Bluetooth Podłączenie początkowe

1. Naciśnij przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie, a następnie

2. Zmień tryb „BT” na tryb „BT PAIRING”.

• Jeśli pojawi się komunikat „BT READY”, należy nacisnąć i przytrzymać przez ponad 5 sekund przycisk (Źródło) znajdujący się po prawej stronie panelu listwy Soundbar lub na pilocie, aż wyświetli się komunikat „BT PAIRING”.

• Gdy włączony jest tryb „BT PAIRING”, niebieska dioda LED po prawej stronie obudowy listwy Soundbar zacznie migać.

3. Wybierz opcję “[AV] Samsung Soundbar MSxxx” z listy.

• Po podłączeniu systemu Soundbar do urządzenia Bluetooth na przednim wyświetlaczu pojawią się komunikaty [Nazwa urządzenia Bluetooth] → „BT”.

4. Na systemie Soundbar można teraz odtwarzać pliki muzyczne z urządzenia połączonego przez

Bluetooth. Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Samsung Soundbar MSxxx”) pojawia się na liście, należy go usunąć.

• W trybie „BT” należy nacisnąć i przytrzymać przez ponad 5 sekund przycisk (Źródło) znajdujący się po prawej stronie panelu listwy Soundbar lub na pilocie, aby przełączyć na tryb „BT PAIRING”. Z listy wyszukiwanych urządzeń Bluetooth należy wybrać “[AV] Samsung Soundbar MSxxx”.POL - 16 Co to są stany BT READY i BT PAIRING?

• BT READY : Ten tryb pozwala na wyszukiwanie poprzednio podłączonych telewizorów lub połączenie systemu Soundbar z poprzednio podłączonym urządzeniem mobilnym.

• BT PAIRING : W tym trybie można połączyć się z nowym urządzeniem. (W trybie „BT” naciśnij i przytrzymaj przez ponad 5 sekund przycisk (Źródło) znajdujący się na górnej stronie listwy Soundbar lub na pilocie). UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.

• System Soundbar wyłącza się automatycznie po 5 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

• Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).

• Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).

• Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (z zestawem słuchawkowym).

• Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV] Samsung Soundbar MSxxx” z listy zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb „BT”. – Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).

• Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat „BT READY”.

• Podczas korzystania z funkcji Bluetooth nie można połączyć listwy Soundbar z innym urządzeniem Bluetooth.POL - 17 Odłączanie urządzenia Bluetooth od listwy Soundbar Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”. Odłączanie systemu Soundbar od urządzenia Bluetooth Naciśnij przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie zdalnego sterowania, a następnie wybierz dowolny tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”. UWAGI

• W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy systemem Soundbar a urządzeniem Bluetooth przekracza odległość 10 m.

• System Soundbar wyłącza się automatycznie po 5 minutach w trybie gotowości. Więcej informacji o połączeniu Bluetooth Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za pomocą bezprzewodowego połączenia o krótkim zasięgu.

• Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia, jeżeli: – Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu Soundbar. – Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki działowe. – W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN.

• System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi.

• Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość. Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia.

• W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie.

• Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu przeszkód takich jak ściany lub drzwi.

• To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.POL - 18 Metoda 2. Podłączanie za pośrednictwem sieci Wi-Fi (sieci bezprzewodowej)

• Podłączenie jednej listwy Soundbar do sieci Wi-Fi umożliwia korzystanie z różnorodnych usług przesyłania strumieniowego muzyki i radia internetowego. Podłączenie wielu listew Soundbar do sieci Wi-Fi umożliwia odtwarzanie grupowe oraz korzystanie z trybu dźwięku stereo.

• Podłączenie listwy Soundbar do urządzenia przenośnego za pośrednictwem sieci bezprzewodowej (Wi-Fi) wymaga użycia aplikacji Samsung Multiroom. Urządzenie przenośne Podłączenie początkowe

1. Naciśnij przycisk (Źródło) po prawej stronie listwy Soundbar lub na pilocie, aby włączyć tryb

2. Zainstaluj i uruchom aplikację Samsung Multiroom na urządzeniu przenośnym (np. smartfonie lub

tablecie). iOS Android Aplikacja Samsung Multiroom

3. Postępuj zgodnie z instrukcjami wyświetlanymi w aplikacji na ekranie urządzenia przenośnego,

aby podłączyć listwę Soundbar do sieci Wi-FiPOL - 19 Instalowanie dodatkowej listwy Soundbar w przypadku korzystania z bezprzewodowych głośników rmy Samsung

1. W górnej części ekranu Strona główna w aplikacji Samsung Multiroom wybierz ikonę Samsung

Multiroom wybierz ikonę Ustawienia ( ), a następnie opcję „Add Speaker”.

2. Aby podłączyć listwę Soundbar do 2 bezprzewodowych głośników rmy Samsung i

skongurować system dźwięku przestrzennego, wykonaj poniższe czynności. (Nie można skongurować systemu dźwięku przestrzennego z użyciem jednego urządzenia audio i jednej listwy Soundbar). X Dotknij ikony , aby wyświetlić listę wszystkich głośników. Y Dotknij ikony po prawej stronie nazwy modelu listwy Soundbar. Z Dotknij opcji Surround Setup. Po przeciągnięciu głośników do odpowiednich miejsc wybierz opcję Done. [ Konguracja systemu dźwięku przestrzennego została zakończona. Soundbar UWAGA

• Aby podłączyć dodatkowy zestaw SWA-9000S (sprzedawany oddzielnie), należy odłączyć bezprzewodowe głośniki rmy Samsung od listwy Soundbar w celu wyłączenia systemu dźwięku przestrzennego. (W razie podłączenia bezprzewodowych głośników bez odłączania zestawu SWA-9000S dźwięk będzie odtwarzany zarówno przez bezprzewodowe głośniki Samsung, jak i głośniki dźwięku przestrzennego).POL - 20

07 PODŁĄCZANIE URZĄDZENIA AMAZON

Podłączanie i korzystanie z urządzenia Amazon (Amazon Echo) Urządzenie Amazon Echo służy do sterowania głośnikami i korzystania z usług muzycznych Amazon Echo.

1. Zainstaluj aplikację SmartThings na swoim urządzeniu mobilnym.

Aplikacja SmartThings iOS Android

2. Uruchom aplikację i postępuj zgodnie z instrukcjami na ekranie, aby zarejestrować (dodać) listwę

Soundbar w aplikacji.

• Niektórych urządzenia mobilne mogą nie obsługiwać automatycznie wyskakujących okien. W takim przypadku wybierz opcję „Add device” w menu aplikacji i postępuj zgodnie z instrukcjami. Listwa Soundbar została dodana do aplikacji. Uruchom aplikację Dodaj głośnikiAutomatycznie wyskakujące oknoPOL - 21

3. W aplikacji SmartThings zmień nazwę listwy Soundbar na taką, która zostanie rozpoznana przez

urządzenie Amazon. (na przykład: Samsung, Soundbar, Salon, Pokój rodzinny, Sypialnia, Biuro itp.) PRZESTROGA

• Urządzenia Amazon mogą nie rozpoznawać nazw zawierających znaki specjalne. ZapiszWybierz opcję Edit Wybierz głośniki Zmień nazwę

4. Na karcie Skills aplikacji Alexa wyszukaj funkcję „Samsung Wireless Audio” a następnie wybierz

• Pomiń ten krok, jeśli już masz skongurowaną kartę Skills. Wybierz kartę Skills Wyszukaj Włącz Aplikacja Amazon AlexaPOL - 22

5. Na karcie Smart Home aplikacji Alexa ukończ proces „Discover Device”.

Wybierz kartę Smart Home Aplikacja Amazon Alexa Wybierz opcję Devices Wykryj urządzeniePOL - 23

1. Odtwarzaniem muzyki z urządzenia Amazon możesz zarządzać za pomocą poleceń głosowych.

• W przypadku głośnika usługa Amazon Echo umożliwia wyłącznie odtwarzanie muzyki. Inne usługi oferowane przez urządzenia Amazon Echo, takie jak wiadomości czy pogoda, są dostępne z poziomu urządzenia Amazon Echo.

• W niektórych krajach ta usługa może nie być dostępna.

• Tę usługę dostarcza rma Amazon, która może ją wyłączyć w dowolnym momencie; rma Samsung nie ponosi odpowiedzialności za dostępność tej usługi. Steruj głośnikami za pomocą poleceń głosowych. Wywołanie + polecenie + nazwa głośnika Podaj nazwę głośnika użytą podczas dodawania go do aplikacji Alexa. Działanie Polecenie głosowe Wyszukanie urządzenia dźwiękowego dodanego do konta SmartThings połączonego z kontem Amazon Alexa Alexa wykryj urządzenia

• Poniższe polecenia głosowe dotyczą głośników o nazwie „Salon” Działanie Polecenie głosowe Ustawienie głośności na poziomie 5 Alexa, ustaw głośność na poziomie 5, salon Zwiększenie głośności Alexa, zwiększ głośność, salon Wyciszenie dźwięku Alexa, wycisz dźwięk, salon Włączenie radia KISS FM Alexa, włącz radio Kiss FM, salon Odtworzenie następnego utworu Alexa, następny utwór, salon Zatrzymanie odtwarzania Alexa, zatrzymaj odtwarzanie, salon Włączenie dźwięku Alexa, włącz dźwięk, salon Wyłączenie dźwięku Alexa, wyłącz dźwięk, salonPOL - 24

09 KORZYSTANIE Z PILOTA

Obsługa pilota zdalnego sterowania SurroundVOL BASSSOUNDBARSOUND MODE SMART MODE

Zasilanie Surround VOL BASS SOUNDMODESMARTMODE Włącza i wyłącza system Soundbar.

Kontrola dźwięku Surround VOL BASS SOUND MODE SMART MODE Umożliwia wybranie opcji TREBLE, SYNC, FRONT TOP, REAR LEVEL, lub REAR SPEAKER ON/OFF.

• Aby dostosować głośność opcji TREBLE lub FRONT TOP , w ustawieniach dźwięku wybierz opcję TREBLE lub FRONT TOP , a następnie za pomocą przycisków Góra/Dół dostosuj głośność w zakresie od -6 do +6.

• Naciśnij i przytrzymaj przycisk (Kontrola dźwięku) przez ok. 5 sekund, aby dostosować dźwięk dla każdego pasma częstotliwości. Opcje do wyboru: 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz i 10 KHz (Lewo/Prawo), a dla każdej z nich można wybrać ustawienie od -6 do +6 (Góra/Dół).

• Jeśli obraz w telewizorze nie jest zsynchronizowany z dźwiękiem emitowanym przez listwę Soundbar, w ustawieniach dźwięku wybierz opcję SYNC, a następnie za pomocą przycisków Góra/Dół ustaw opóźnienie dźwięku w zakresie od 0 do 300 milisekund.

• Jeśli głośniki dźwięku przestrzennego (sprzedawane oddzielnie) są podłączone, wybierz opcję REAR LEVEL, a następnie za pomocą przycisków Góra/Dół dostosuj głośność w zakresie od -6 do +6. Ustawienie opcji REAR SPEAKER można przełączać między wartościami ON/OFF za pomocą przycisków Góra/Dół.

• Opcja SYNC jest obsługiwana tylko w przypadku niektórych funkcji.POL - 25

Surround Surround VOL BASS SOUND MODE SMART MODE Funkcja Dźwięk przestrzenny wzmacnia głębię i przestrzenne brzmienie dźwięku. Każde naciśnięcie tego przycisku spowoduje wybranie ustawienia ON lub OFF.

• ON : Odtwarzanie dźwięku na wszystkich głośnikach.

• OFF : Odtwarzanie dźwięku z oryginalnego kanału źródłowego na kilku głośnikach.

SOUND MODE Surround VOL BASS SOUND MODE SMART MODE Efekt dźwiękowy można wybrać spośród następujących trybów: STANDARD, MUSIC, CLEAR VOICE, SPORTS, i MOVIE. Wybierz tryb „STANDARD”, jeśli chcesz słuchać oryginalnego dźwięku.

• DRC (Dynamic Range Control) Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Naciśnięcie i przytrzymania przycisku SOUND MODE w trybie czuwania powoduje włączenie lub wyłączenie funkcji DRC (Dynamic Range Control). Włączenie funkcji DRC powoduje wyciszanie głośnych dźwięków. (Dźwięk może być zniekształcony).

Surround VOL BASS SOUND MODE SMART MODE Źródło Naciśnij, aby wybrać źródło podłączone do systemu Soundbar.

• Tryb BT PAIRING Aby uruchomić tryb „BT PAIRING” w trybie „BT”, naciśnij i przytrzymaj przycisk (Źródło) przez ponad 5 sekund. Szczegóły opisano na str. 15.

• Funkcja Auto Power Down Urządzenie wyłącza się automatycznie w następujących sytuacjach. – Tryb D.IN / WIFI / BT: Jeżeli przez 5 minut nie zostanie odebrany żaden sygnał audio. – Tryb HDMI 1 lub HDMI 2: Jeżeli przez 15 minut nie zostanie odebrany żaden sygnał audio. – Tryb AUX: – Jeśli przewód audio AUX jest odłączony przez 5 minut. – Jeśli przez 8 godzin nie zostanie naciśnięty żaden przycisk, gdy podłączony jest przewód AUX. (Funkcję Auto Power Down można wyłączyć tylko w tym przypadku). – Aby wyłączyć funkcję Auto Power Down w czasie pracy w trybie AUX, należy nacisnąć przycisk p i przytrzymać go przez 5 sekund. Na wyświetlaczu pojawi się komunikat „ON-AUTO POWER DOWN” / „OFF-AUTO POWER DOWN”.

Odtwarzanie / Pauza (BT/Wi-Fi) Surround VOL BASS SOUNDMODESMARTMODE Naciśnij przycisk p, aby tymczasowo wstrzymać odtwarzanie pliku muzycznego. Ponowne naciśnięcie przycisku spowoduje wznowienie odtwarzania pliku muzycznego.POL - 26

Surround VOL BASS SOUNDMODESMARTMODE Góra/Dół/ Lewo/Prawo Naciśnij wskazane obszary, aby wybrać opcje Góra/Dół/Lewo/ Prawo. Naciśnij obszary Góra/Dół/Lewo/Prawo na przycisku, aby wybrać lub ustawić funkcje.

• Powtarzanie Aby użyć funkcji powtarzania, naciśnij przycisk Góra.

• Zmiana utworu Naciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.

• Funkcja Anynet+ / Auto Power Link Funkcje Anynet+ oraz Auto Power Link można włączać i wyłączać. Funkcjami Anynet+ i Auto Power Link steruje się odpowiednio za pomocą przycisku Prawo i Lewo. – Anynet+ : W przypadku podłączenia za pośrednictwem przewodu HDMI systemem Soundbar można sterować za pomocą pilota do telewizora rmy Samsung. Naciśnij i przytrzymaj przycisk Prawo przez 5 sekund, aby dla funkcji Anynet+ wybrać ustawienie ON lub OFF. – Auto Power Link : W przypadku podłączenia listwy Soundbar do telewizora za pomocą cyfrowego kabla optycznego może się ona włączać automatycznie po włączeniu telewizora. Naciśnij i przytrzymaj przycisk Lewo przez 5 sekund, aby dla funkcji Auto Power Link wybrać opcję ON i OFF. – Domyślnie funkcje Anynet+ / Auto Power Link są ON.

Surround VOL BASS SOUND MODE SMART MODE SMART MODE Automatycznie optymalizuje efekty dźwiękowe pod kątem wyświetlanych scen. Naciśnięcie przycisku umożliwia włączenie lub wyłączenie trybu.

Surround VOL BASS SOUNDMODESMARTMODE BASS SurroundSOUND MODE SMART MODE VOL BASS SOUNDBAR SurroundSOUND MODE SMART MODE VOL BASS SOUNDBAR Surround SOUND MODE SMART MODE VOL BASS SOUNDBAR Surround SOUND MODE SMART MODE VOL BASS SOUNDBAR Naciśnij przycisk w górę lub w dół, aby dostosować głośność BASS w zakresie od -6 do +6. Aby ustawić głośność BASS na poziomie 0, naciśnij przycisk.

• Jeśli głośnik niskotonowy (sprzedawany oddzielnie) jest podłączony, wówczas przycisk BASS umożliwia sterowanie głośnikiem niskotonowym. Naciśnij przycisk w górę lub w dół, aby dostosować głośność głośnika niskotonowego do wartości -12 lub w zakresie od -6 do +6. Aby ustawić głośność głośnika niskotonowego na poziomie 0, naciśnij przycisk.POL - 27

• Wycisz Naciśnij przycisk VOL, aby wyciszyć dźwięk. Naciśnij go ponownie, aby przywrócić dźwięk. Regulacja głośności systemu Soundbar przy użyciu pilota do telewizora Użyj menu telewizora, aby dźwięki z telewizora Samsung były emitowane przez głośniki zewnętrzne. (Więcej informacji zawiera podręcznik użytkownika telewizora).

• Po zakończeniu montowania systemu Soundbar można regulować jego głośność za pomocą pilota na podczerwień do telewizora Samsung. (Aby nie korzystać z tej funkcji, naciśnij i przytrzymaj przycisk Surround przez 5 sekund, gdy system Soundbar jest włączony. Na wyświetlaczu pojawi się komunikat „OFF-TV REMOTE”, a funkcja zostanie wyłączona). Aby regulować głośność przy użyciu pilota do telewizora Samsung, naciśnij i przytrzymaj przycisk Surround przez ponad 5 sekund, aż na wyświetlaczu listwy Soundbar pojawi się komunikat „SAMSUNG-TV REMOTE”. – Każde przytrzymanie przycisku Surround przez 5 sekund powoduje zmianę trybu w następującej kolejności: „SAMSUNG-TV REMOTE” (Tryb domyślny) → „OFF-TV REMOTE” → „ALL-TV REMOTE”.

• Aby regulować głośność za pomocą pilota do telewizora pochodzącego od innego producenta, włącz system Soundbar, naciśnij i przytrzymaj przycisk Surround przez 5 sekund (na wyświetlaczu listwy Soundbar pojawi się komunikat „OFF-TV REMOTE”, następnie zwolnij przycisk Surround i ponownie naciśnij i przytrzymaj przycisk Surround przez ponad 5 sekund. (Na wyświetlaczu listwy Soundbar pojawi się komunikat „ALL-TV REMOTE”. – Ta funkcja może być niedostępna w zależności od modelu pilota. – Funkcja jest obsługiwana przez urządzenia następujących producentów: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAPOL - 28 Używanie ukrytych przycisków Ukryty przycisk Strona z informacjami Przycisk na pilocie Funkcja Surround Włączenie/wyłączenie funkcji Pilot do telewizora Strona 27 (Źródło) Parowanie BT Strona 15 p (Odtwarzanie / Pauza) Włączenie/wyłączenie funkcji Auto Power Down (w trybie AUX) Strona 25 Lewo Auto Power Link ON/OFF Strona 7 Prawo Anynet+ ON/OFF Strona 26 (Kontrola dźwięku) EQ 7-pasmowy Strona 24 SOUND MODE DRC ON/OFF (tryb czuwania) Strona 25 Dane wyjściowe dla różnych trybów efektów dźwiękowych Efekt Wejście Wyjście Z wyjątkiem zestawu tylnych głośników bezprzewodowych Włącznie z zestawem tylnych głośników bezprzewodowych Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• Sygnał kanału jest przesyłany do górnego głośnika.

• Zestaw głośników bezprzewodowych rmy Samsung można kupić oddzielnie. W tym celu należy skontaktować się ze sprzedawcą listwy Soundbar.POL - 29 10 AKTUALIZACJA OPROGRAMOWANIA Jeśli listwa Soundbar jest podłączona do Internetu, wówczas oprogramowanie jest aktualizowanie automatycznie nawet po wyłączeniu listwy Soundbar.

• Aby móc korzystać z funkcji automatycznej aktualizacji, listwa Soundbar musi być podłączona do Internetu. Połączenie listwy Soundbar z siecią Wi-Fi zostanie przerwane, jeśli jej przewód zasilający zostanie odłączony lub jej zasilanie zostanie odcięte. W razie odcięcia zasilania włącz listwę Soundbar i ponownie ją podłącz. 11 MONTOWANIE WSPORNIKA ŚCIENNEGO Środki ostrożności przy instalacji

• Zestaw należy montować wyłącznie na pionowych ścianach.

• Nie wolno montować wspornika w miejscach o wysokiej temperaturze lub wilgotności.

• Należy sprawdzić, czy ściana jest wystarczająco wytrzymała, by utrzymać ciężar produktu. W przeciwnym razie należy ją wzmocnić lub wybrać inne miejsce do montażu produktu.

• Należy zakupić i zastosować śruby mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.) W miarę możliwości należy zamontować śruby wsporcze w kołkach w ścianie.

• Należy zakupić odpowiednie wkręty w zależności od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar. – Średnica: M5 – Długość: zalecane L 35 mm lub dłuższe.

• Przed zamontowaniem listwy Soundbar na ścianie należy podłączyć przewody z systemu do urządzeń zewnętrznych.

• Należy pamiętać, aby przed instalacją wyłączyć system i odłączyć go od gniazdka zasilania. W przeciwnym razie może dojść do porażenia prądem elektrycznym. Komponenty montażowe 450mm Szablon do montażu na ścianie Śruba mocująca (2 sztuki) Śruba (2 sztuki) Wspornik do montażu na ścianie (2 sztuki)POL - 30

1. Umieść Szablon do montażu na ścianie na

• Szablon do montażu na ścianie musi być ustawiony poziomo.

• Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem. Co najmniej 5 cm

2. Wyrównaj oznaczenie Linia środkowa

papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocuj taśmą Szablon do montażu na ścianie do ściany.

• Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru montażu. Linia środkowa 450mm

3. Za pomocą ostro zakończonego przedmiotu,

takiego jak długopis lub ołówek, zaznacz położenie otworów, a następnie zdejmij element Szablon do montażu na ścianie. 450mm CENTER LINE

4. Używając wiertła odpowiedniej wielkości, wywierć

w ścianie otwory w zaznaczonych miejscach.

• Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć w otwory odpowiednie kotwy przed umieszczeniem w nich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

5. W każdą Śruba mocująca wciśnij śrubę

(sprzedawana oddzielnie), a następnie mocno wkręć ją w otwór śruby wsporczej.

6. W odpowiednim ułożeniu na spodniej części

listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba.

• Podczas montażu upewnij się, że części do zawieszania Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar. Tylna część listwy Soundbar Prawy koniec listwy SoundbarPOL - 31

7. Zamontuj listwę Soundbar z

przymocowanymi Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na Śruba mocująca na ścianie.

8. Przesuń listwę Soundbar w dół zgodnie z

poniższą ilustracją, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca .

• Wsuń elementy Śruba mocująca do szerszej (dolnej) części elementów Wspornik do montażu na ścianie, a następnie przesuń elementy Wspornik do montażu na ścianie w dół, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zamocowane na elementach Śruba mocująca. Montowanie elementu Uchwyt kablowy Zgodnie z ilustracją za pomocą dostarczonych elementów Śruba przymocuj element Uchwyt kablowy do listwy Soundbar, a następnie wykorzystaj element Uchwyt kablowy do ułożenia kabli.

Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje. Urządzenie Soundbar się nie włącza. Czy przewód zasilający jest podłączony do gniazda? ; Podłącz wtyczkę przewodu zasilającego do gniazda. Funkcja nie działa, gdy naciskany jest dany przycisk. Czy w powietrzu są ładunki elektrostatyczne? ; Odłącz wtyczkę przewodu zasilającego i podłącz ponownie. W trybie BT występują zaniki dźwięku. ; Przejdź do sekcji dotyczących połączenia Bluetooth na stronach 9 i 15. Brak dźwięku. Czy włączona jest funkcja wyciszenia? ; Naciśnij przycisk VOL, aby przywrócić dźwięk. Czy głośność ustawiona jest na minimalną? ; Ustaw głośność. Pilot nie działa. Czy baterie są wyczerpane? ; Wymień baterie na nowe. Czy odległość między pilotem i urządzeniem głównym Soundbar jest zbyt duża? ; Umieść pilot bliżej urządzenia głównego Soundbar. Nie można nawiązać połączenia z telewizorem. W przypadku połączenia za pośrednictwem sieci przewodowej ; Sprawdź, czy kabel jest odpowiednio podłączony. (Sprawdź nazwę portu i upewnij się, że kabel jest podłączony do odpowiedniego portu.) (Poszczególne sposoby nawiązywania połączenia są opisane na odpowiednich stronach.) ; Naciśnij przycisk (Źródło) po prawej stronie listwy Soundbar lub na pilocie, aby sprawdzić, czy tryb jest poprawny. W przypadku połączenia za pośrednictwem sieci bezprzewodowej ; Połączenie za pośrednictwem technologii Bluetooth

1. Przełącz listwę Soundbar do trybu

„BT PAIRING” i za pomocą telewizora ponownie wyszukaj połączenie. (Szczegóły znajdują się na str. 9.) ; Połączenie za pośrednictwem sieci Wi-Fi

1. Sprawdź, czy model telewizora jest

• Obsługiwane są tylko telewizory Samsung Smart TV wyprodukowane po 2014 roku.

2. Sprawdź, czy telewizor jest podłączony do

• Jeśli telewizor nie jest podłączony do sieci Wi-Fi, wówczas nawiąż połączenie za pomocą menu sieci w telewizorze. (Patrz podręcznik użytkownika telewizora.)POL - 33

3. Sprawdź, czy listwa Soundbar jest

podłączona do sieci Wi-Fi.

• Jeśli listwa Soundbar jest podłączona, wówczas będzie widoczna na liście głośników po włączeniu aplikacji Samsung Multiroom na urządzeniu przenośnym (np. smartfonie lub tablecie). (Szczegóły znajdują się na str. 18.)

4. Sprawdź, czy wykorzystywany jest kanał DFS.

• Jeśli router bezprzewodowy (Wi-Fi) wykorzystuje kanał DFS, wówczas nie będzie można nawiązać połączenia między telewizorem a listwą Soundbar za pośrednictwem sieci Wi-Fi. Aby uzyskać szczegółowe informacje, należy się skontaktować z dostawcą usług internetowych. 13 LICENCJI Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS Digital Surround are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Oprogramowanie Spotify podlega licencjom stron trzecich, które można znaleźć tutaj: www.spotify.com/connect/third-party- licenses.

• Więcej informacji na temat usługi Spotify Connect można znaleźć na stronie www.spotify.com/connect 14 INFORMACJA O LICENCJI OPEN SOURCE Aby uzyskać więcej informacji o oprogramowaniu Open Source użytym w tym produkcie, odwiedź stronę: http://opensource.samsung.comPOL - 34

Dane techniczne OGÓLNE Waga

Wymiary (szer. x wys. x głęb.)

Zakres wilgotności roboczej

Obsługiwane formaty odtwarzania

Moc wyjściowa urządzenia bezprzewodowego

POL - 35 Ostrzeżenie : W przypadku wyłączenia/włączenia sieci Wi-Fi/Ethernet urządzenie włączy się ponownie. Całkowite zużycie energii w trybie gotowości (W) (Wszystkie porty są w stanie „WŁ”) 3,7W Wi-Fi/Ethernet Metoda dezaktywacji portu Naciskaj przycisk Wi-Fi SETUP na urządzeniu przez 30 sekund, włączyć/wyłączyć sieć Wi-Fi/Ethernet. Bluetooth Metoda dezaktywacji portu Naciskaj przycisk SPK ADD na urządzeniu przez 30 s, aby włączyć/wyłączyć połączenie Bluetooth.

• Firma Samsung Electronics niniejszym deklaruje zgodność tego sprzętu z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny na stronie pod adresem: http://www.samsung.com, w zakładce Wsparcie > Wyszukiwanie produktu, gdzie należy podać nazwę modelu urządzenia. Urządzenia można używać we wszystkich krajach UE. Z funkcji 5Ghz WLAN (Wi-Fi lub SRD) tego urządzenia można korzystać tylko w pomieszczeniach.POL - 36 [Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt] (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego. Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Informacje na temat działań proekologicznych rmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlROM - ii

pripojené k sieti Wi-Fi.
