LIETOŠANAS INSTRUKCIJA HWMS750 SAMSUNG

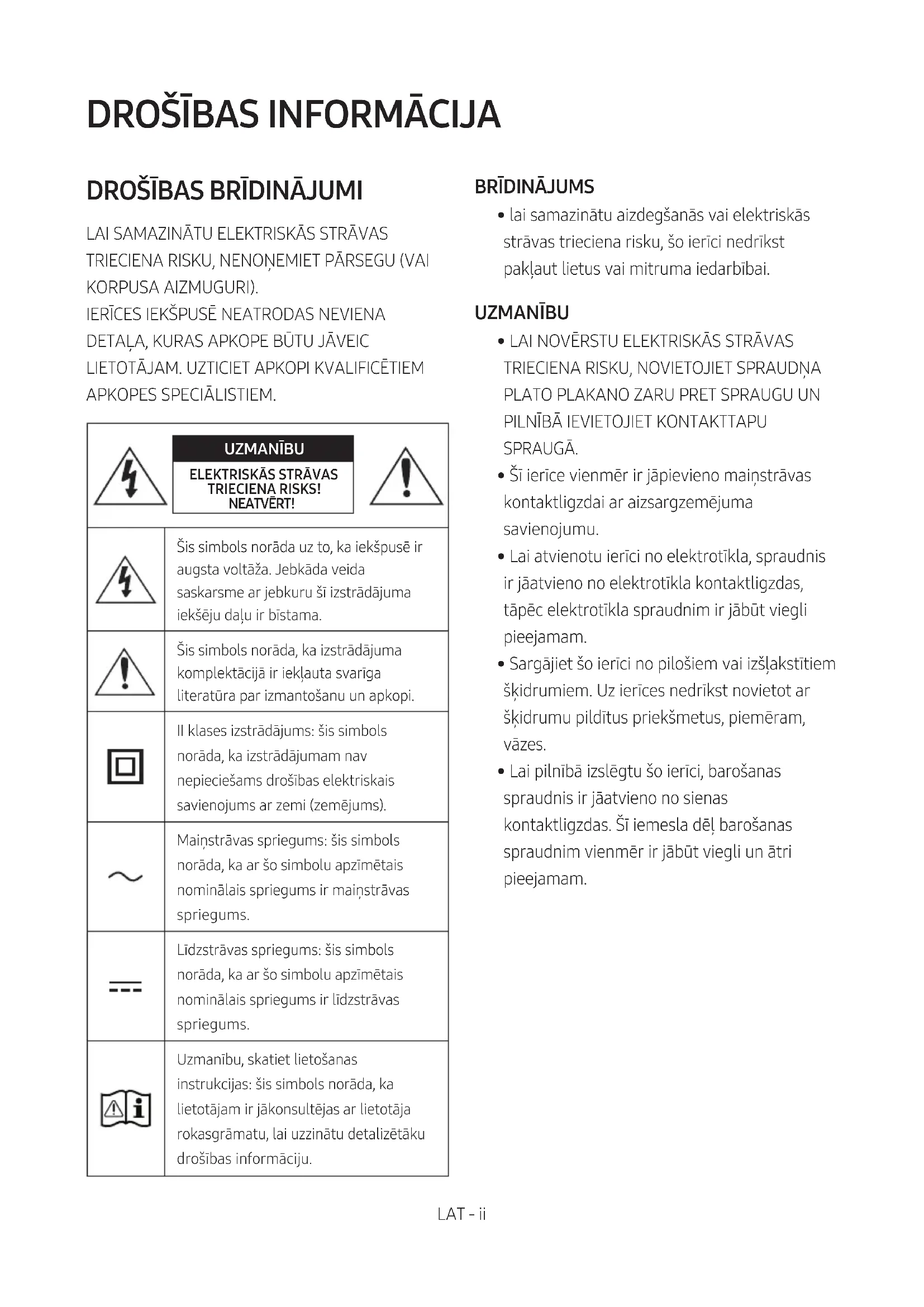

APKOPES SPECIĀLISTIEM. UZMANĪBU ELEKTRISKĀS STRĀVAS TRIECIENA RISKS! NEATVĒRT!Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.II klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums).Maiņstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir maiņstrāvas spriegums.Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

• lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai. UZMANĪBU

• Šī ierīce vienmēr ir jāpievieno maiņstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.

• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.

• Sargājiet šo ierīci no pilošiem vai izšļakstītiem šķidrumiem. Uz ierīces nedrīkst novietot ar šķidrumu pildītus priekšmetus, piemēram, vāzes.

• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēļ barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.LAT - iii PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, ka maiņstrāvas barošanas

avots jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identikācijas uzlīmes, kura atrodas izstrādājuma aizmugurē. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7~10cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet maiņstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet maiņstrāvas

spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu

siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem

(piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no maiņstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstākļos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur

ķīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās. Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju. PAR ŠO ROKASGRĀMATU Šai lietotāja rokasgrāmatai ir divas daļas: šī vienkāršā papīra LIETOTĀJA ROKASGRĀMATA un detalizētā PILNĀ ROKASGRĀMATA, ko varat lejupielādēt.

LIETOTĀJA ROKASGRĀMATA

Skatiet šo rokasgrāmatu, lai uzzinātu par drošības norādījumiem, izstrādājuma uzstādīšanu, komponentiem, savienojumiem un izstrādājuma specikācijām.

Lai piekļūtu pilnajai lietotāja rokasgrāmatai Samsung tiešsaistes klientu atbalsta centrā, skenējiet QR kodu. Lai skatītu šo rokasgrāmatu savā personālajā datorā vai mobilajā ierīcē, lejupielādējiet rokasgrāmatu dokumenta formātā no tīmekļa vietnes. (http://www.samsung.com/support) Dizains, specikācijas un programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.LAT - iv SATURS 01 Komponentu pārbaude 2 Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AA baterijas) ------------------------- 2 02 Izstrādājuma pārskats 3 Soundbar priekšējais panelis/labās puses panelis ------------------------- 3 Soundbar apakšējais panelis ------------------------- 4 03 Soundbar pievienošana 5 Pievienošana pie elektriskās strāvas

– Savienojuma izveide, izmantojot Wi-Fi

05 Savienošana ar ārēju ierīci 13 Savienojuma izveide, izmantojot optisko vai analogo audio (AUX) kabeli

06 Savienojuma izveide ar mobilo ierīci 15

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)

18LAT - v 07 Amazon ierīces pievienošana 20 08 Ierīces Soundbar vadīšana, izmantojot Amazon ierīci 23 09 Tālvadības pults lietošana 24 Kā lietot tālvadības pulti

Sistēmas Soundbar skaļuma līmeņa regulēšana, izmantojot televizora tālvadības pulti ------------------------- 27 Slēpto pogu lietošana

Izvades specikācijas dažādiem skaņas efektu režīmiem

10 Programmatūras atjaunināšana 29 11 Sienas stiprinājuma uzstādīšana 29 Piesardzības pasākumi uzstādīšanas laikā

Sienas stiprinājuma komponenti

Kabeļu turētāja uzstādīšana

12 Problēmu novēršana 32 13 Licence 33 14 Paziņojums par atvērtā pirmkoda licenci 33 15 Svarīga piezīme par apkopi 34 16 Specikācijas un norādījumi 34 Specikācijas

SurroundVOL BASS SOUNDBAR SOUND MODE SMART MODE Soundbar galvenā ierīce Tālvadības pults/ Baterijas Barošanas vads Optiskais kabelis Kabeļu turētājs Skrūve

• Informāciju par sistēmas Soundbar sienas stiprinājuma komponentiem skatiet 29. lpp.

• Norādījumus par Kabeļu turētājs lietošanu skatiet 31. lpp.

• Lai iegādātos papildu komponentus vai kabeļus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.

• Piederumu izskats var nedaudz atšķirties no iepriekšējā attēlā redzamā. Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AA baterijas) Pabīdiet bateriju vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2AA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. Pabīdiet bateriju vāciņu atpakaļ savā vietā.LAT - 3

Soundbar priekšējais panelis/labās puses panelis

Soundbar labā puse Novietojiet izstrādājumu tā, lai SAMSUNG logotips būtu tā augšpusē.

Displejs Rāda izstrādājuma statusu un pašreizējo režīmu.

Poga -/+ (Skaļums) Regulējiet skaļuma līmeni.

• Kad skaļuma līmenis tiek regulēts, tas ir redzams Soundbar priekšējā displejā.

Poga (Avots) Izvēlieties avota ievades režīmu. Ievades režīms Displejs Optiskā digitālā ievade D.IN ARC (HDMI OUT) ievade D.IN TV ARC (Automātiska pārvēršana) AUX ievade AUX HDMI ievade HDMI 1 / HDMI 2 Wi-Fi režīms WIFI BLUETOOTH režīms BT

• Ieslēdziet režīmu “BT PAIRING”, pārslēdziet avotu uz režīmu “BT” un pēc tam nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots).

Poga (Barošana) Ieslēdziet un izslēdziet barošanu.LAT - 4

• Barošanas poga sāk darboties 4–6sekunžu laikā pēc maiņstrāvas vada pievienošanas.

• Skaņa pēc ierīces ieslēgšanas ir dzirdama ar 4–5sekunžu aizkavēšanos.

• Ja vēlaties izbaudīt skaņas, ko atskaņo tikai sistēma Soundbar, izslēdziet televizora skaļruņus, izmantojot televizora izvēlni Audio iestatījumi. Skatiet televizora komplektācijā iekļauto lietotāja rokasgrāmatu. Soundbar apakšējais panelis Wi-Fi SETUP SPK ADDHDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) Wi-Fi SETUP SPK ADD WIRELESS AUX IN

POWER OUT (For TV) Pievienojiet Samsung televizora, kas ir savienots ar sistēmu Soundbar un piestiprināts pie sienas, izmantojot sienas montāžas komplektu (WMN300SB — neietilpst komplektācijā), strāvas vadu.

POWER IN Pievienojiet sistēmas Soundbar maiņstrāvas kabeli.

DIGITAL AUDIO IN (OPTICAL) Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu.

WIRELESS Piestipriniet bezvadu spraudni, kas sistēmu Soundbar bezvadu režīmā savieno ar telpiskajiem skaļruņiem un zemfrekvenču skaļruni. (Telpiskais skaļrunis, zemfrekvenču skaļrunis un bezvadu spraudnis ir nopērkami atsevišķi.)

• Ligzda WIRELESS nav saderīga ar USB.

• Zemfrekvenču skaļruņu pieejamība dažādos reģionos var atšķirties. Informāciju par pieejamību skatiet vietnē http://www.samsung.com/support.LAT - 5

AUX IN Savienojiet ar ārējas ierīces analogās izejas ligzdu. HDMI IN 1, HDMI IN 2Ļauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli. Savienojiet ar ārējas ierīces HDMI izejas ligzdu. HDMI OUT (TV-ARC)Savienojiet ar televizora HDMI (ARC) ligzdu. Wi-Fi SETUP / SPK ADD Izveidojiet savienojumu ar bezvadu tīklu (Wi-Fi), izmantojot programmu Samsung Multiroom.

• Lai atvienotu barošanas vadu no sienas kontaktligzdas, velciet aiz spraudņa. Nevelciet, satverot kabeli.

• Šo ierīci vai citus komponentus nedrīkst pievienot maiņstrāvas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.

03 SOUNDBAR PIEVIENOŠANA

Pievienošana pie elektriskās strāvas

• Papildinformāciju par elektroenerģiju un tās patēriņu skatiet etiķetē, kas ir pielīmēta izstrādājumam. (Etiķete: Soundbar galvenās ierīces apakšpuse) HDMI IN 2HDMI IN 1HDMI OUT(TV-ARC)POWER INPOWER OUT(For TV)WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL) POWER IN Soundbar galvenās ierīces apakšpuseBarošanas vadsPievienošana pie elektriskās strāvas

• Ligzda POWER OUT tiek izmantota, lai nodrošinātu strāvu Samsung televizoram, kas ir piestiprināts pie sienas, izmantojot sienas montāžas komplektu (WMN300SB— neietilpst komplektācijā).

• Ligzdu POWER OUT var savienot tikai ar tādu Samsung televizoru, kas izmanto 2 kontaktu strāvas vadu un patērē 400 W vai mazāk. (Savienojot šo ligzdu ar ierīci, kas patērē vairāk par 400 W, var tikt bojāta sistēma Soundbar vai izraisīta tās nepareiza darbība.) Sarakstu ar Samsung televizoriem, kas ir saderīgi ar WMN300SB sienas montāžas komplektu un ligzdu POWER OUT, skatiet WMN300SB sienas montāžas komplekta lietotāja rokasgrāmatā. Rokasgrāmatu tiešsaistē varat skatīt vietnē http://www.samsung.com/support.LAT - 7

04 SAVIENOŠANA AR TELEVIZORU

Lai televizora skaņu atskaņotu sistēmā Soundbar, izmantojiet vadu un bezvadu savienojumus.

• Kad sistēma Soundbar ir savienota ar izvēlēto Samsung televizoru, sistēmu Soundbar var vadīt ar televizora tālvadības pulti. – Ja tiek izmantots optiskais kabelis, šo funkciju atbalsta tie 2017. gada Samsung viedtelevizori, kas atbalsta funkciju Bluetooth. – Šī funkcija ļauj lietot arī televizora izvēlni, lai pielāgotu skaņas lauku un dažādus iestatījumus, tostarp arī skaļuma līmeni, kā arī izslēgt skaņu.

1. metode Savienojuma izveide, izmantojot kabeli

1. Savienojiet sistēmas Soundbar ligzdu DIGITAL AUDIO IN (OPTICAL) un TV ligzdu OPTICAL OUT,

izmantojot digitālo optisko kabeli.

2. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties

režīmu “D.IN”.Auto Power LinkFunkcija Auto Power Link automātiski ieslēdz sistēmu Soundbar, kad tiek ieslēgts televizors.1. Savienojiet sistēmu Soundbar un televizoru, izmantojot digitālo optisko kabeli.

2. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties

režīmu “D.IN”.LAT - 8

3. 5 sekundes turiet nospiestu tālvadības pults pogu Pa kreisi, lai ieslēgtu vai

izslēgtu funkciju Auto Power Link.

• Funkcija Auto Power Link pēc noklusējuma ir ieslēgta (ON). (Lai izslēgtu šo funkciju, izslēdziet automātisko strāvas padeves pieslēgšanu, izmantojot sistēmu Soundbar.)

• Atkarībā no pievienotās ierīces funkcija Auto Power Link var nedarboties.

• Šī funkcija ir pieejama tikai režīmā “D.IN”. Savienojuma izveide ar televizoru, izmantojot HDMI kabeli HDMI IN 1 HDMI OUT (TV-ARC) HDMI IN (ARC) HDMI kabelis(nav iekļauts komplektācijā)Sistēmas Soundbar apakšpuse Savienojiet ar televizora portu HDMI IN (ARC).Savienojiet ar Soundbar galvenās ierīces portu HDMI OUT (TV-ARC).Soundbar labā puse

1. Kad sistēma Soundbar un televizors ir ieslēgti, pievienojiet tiem HDMI kabeli (nav iekļauts

komplektācijā), kā parādīts attēlā.

2. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts “TV ARC” un sistēma Soundbar

atskaņo televizora skaņu.

• Ja televizora skaņa nav dzirdama, nospiediet sistēmas Soundbar labās puses vai tālvadības pults pogu (Avots), lai pārslēgtos uz režīmu “D.IN”. Ekrānā secīgi tiek parādīti uzraksti “D.IN” un “TV ARC” un tiek atskaņota televizora skaņa.

• Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts “TV ARC”, pārbaudiet, vai kabelis ir savienots ar pareizo pieslēgvietu.

• Izmantojiet televizora tālvadības pults skaļuma līmeņa regulēšanas pogas, lai mainītu sistēmas Soundbar skaļuma līmeni.LAT - 9 PIEZĪMES

• HDMI ir interfeiss, kas nodrošina video un audio datu digitālu pārraidi, izmantojot tikai vienu savienotāju.

• Ja televizoram ir ARC ports, pievienojiet HDMI kabeli portam HDMI IN (ARC).

• Ieteicams izmantot bezserdes HDMI kabeli, ja tāds pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.

• Funkcijai Anynet+ ir jābūt ieslēgtai.

Savienojuma izveide ar televizoru, izmantojot Bluetooth Ja pievienosit televizoru, izmantojot Bluetooth, varēsit klausīties stereo skaņu bez nekādiem kabeļu savienojumiem.

• Vienlaikus var pievienot tikai vienu televizoru. Sākotnējā savienojuma izveide

1. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties

• Ja tiek parādīts uzraksts “BT READY”, nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots) uz sistēmas Soundbar labās puses paneļa vai tālvadības pults, lai tiktu parādīts uzraksts “BT PAIRING”.

• Kad būs izvēlēts režīms “BT PAIRING”, sistēmas Soundbar labajā pusē mirgos zils indikators.

3. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)

4. Televizora ekrāna sarakstā izvēlieties “[AV] Samsung Soundbar MSxxx”.

Pieejamā sistēma Soundbar televizora Bluetooth ierīču sarakstā ir norādīta ar uzrakstu “Need Pairing” vai “Paired”. Lai izveidotu savienojumu ar sistēmu Soundbar, izvēlieties ziņojumu un izveidojiet savienojumu.

• Kad televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts uzraksts [Televizora nosaukums] → “BT”.

5. Tagad jūs varat klausīties televizora skaņu no Soundbar sistēmas.LAT - 10

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, “[AV] Samsung Soundbar MSxxx”), izdzēsiet to.

• Režīmā “BT” uz sistēmas Soundbar labā paneļa vai tālvadības pults nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots), lai pārslēgtos uz režīmu “BT PAIRING”. Pēc tam televizora meklēšanas sarakstā izvēlieties “[AV] Samsung Soundbar MSxxx”. Ko nozīmē statuss BT READY un BT PAIRING?

• BT READY : šajā režīmā jūs varat meklēt iepriekš pievienotus televizorus vai izveidot savienojumu ar sistēmu Soundbar no iepriekš pievienotas mobilās ierīces.

• BT PAIRING : šajā režīmā jūs varat izveidot savienojumu ar jaunu ierīci. (Režīmā “BT” uz sistēmas Soundbar labās puses vai tālvadības pults nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots).) PIEZĪMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 5 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos: – ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; – ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm; – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām. Sistēmas Soundbar atvienošana no televizora Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo televizoram ir jāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no televizora modeļa.)

• Lai atceltu automātisku Bluetooth savienojuma izveidi starp skaņas paneli un televizoru, kad ir aktivizēts statuss “BT READY”, uz 5 sekundēm nospiediet pogu

(Atskaņot/Pauzēt) (pārslēdziet opciju Ieslēgts uz Izslēgts).LAT - 11 Savienojuma izveide, izmantojot Wi-Fi Pirms savienošanas veicamās darbības

1. Pārliecinieties, vai jūsu Samsung Smart TV ir izlaists pēc 2014. gada. Šī funkcija ir saderīga tikai ar

tiem Samsung Smart TV, kas ir izlaisti pēc 2014. gada.

2. Pārliecinieties, vai Bezvadu maršrutētājs (Wi-Fi) ir ieslēgts un darbojas.

3. Pārliecinieties, vai Televizors ir savienots ar bezvadu maršrutētāju (jūsu Wi-Fi tīklu).

1. darbība. Sistēmas Soundbar savienošana ar Wi-Fi

1. Nospiediet tālvadības pults vai sistēmas Soundbar labajā pusē esošo pogu (Avots), lai

izvēlētos režīmu “WIFI”.

• Kad tiek izmantots izvēlētais Samsung televizors (2016. vai 2017. gada Samsung viedtelevizori, kas atbalsta funkciju Bluetooth) – Ja režīmu “WIFI” izvēlaties, kad televizors ir ieslēgts, televizora ekrānā tiek parādīts uznirstošais logs ar norādījumiem, kā sistēmu Soundbar automātiski savienot ar bezvadu maršrutētāju (Wi-Fi). Izpildiet televizora ekrāna uznirstošajā logā redzamos norādījumus. WIFI

2. Savienojiet savu mobilo ierīci (viedtālruni, planšetdatoru u. c.) ar to Wi-Fi tīklu, ar kuru ir savienots

3. Mobilajā ierīcē (viedtālrunī, planšetdatorā u. c.) instalējiet un palaidiet programmu Samsung

Multiroom. iOS Android Programma Samsung Multiroom

4. Izpildiet mobilās ierīces programmas ekrānā redzamos norādījumus, lai sistēmu Soundbar

savienotu ar savu Wi-Fi tīklu.LAT - 12

2. darbība. Iestatījumu kongurēšana televizorā

• Ja televizors tiek atvienots no bezvadu tīkla pēc tam, kad ievades avots ir nomainīts uz sistēmu Soundbar, izmantojiet televizora izvēlni, lai televizoru atkal savienotu ar tīklu. Televizoriem, kas ir izlaisti 2017. gadā

1. Izvēlni Sākums Iestatījumi ( ) Skaņa Skaņas izvade Izvēlieties [AV] Soundbar MSxxx

2. Sistēma Soundbar izvada televizora skaņu.

Televizoriem, kas ir izlaisti 2016. gadā

1. Izvēlni Sākums Iestatījumi ( ) Skaņa Skaņas izvade Izvēlieties [AV] Samsung Soundbar

2. Sistēma Soundbar izvada televizora skaņu.

Televizoriem, kas ir izlaisti 2015. gadā

1. Izvēlni Sākums Skaņa Skaļruņu saraksts Izvēlieties [AV] Samsung Soundbar MSxxx (Wi-Fi)

2. Sistēma Soundbar izvada televizora skaņu.

Televizoriem, kas ir izlaisti 2014. gadā

1. Izvēlni Sākums Skaņa Skaļruņa iestatījumi Izvēlieties Multiroom Link - Iestatījumi

2. Soundbar laukā izvēlieties “[AV] Samsung Soundbar MS750” un pēc tam izvēlieties “Labi”.

3. Izvēlni Sākums Skaņa Skaļruņa iestatījumi Izvēlieties TV skaņas izvade Multiroom Link

Skaļruņa iestatījumi Labi Multiroom Link Labi Skaļuma līmenisSkaļruna pārbaudeSoundbar [AV] Samsung Soundbar MS750 Soundbar+Surround

TV skaņas izvade Multiroom LinkTV skaļrunis• TVinstalācijas veids StateniskiTV SoundConnect• Samsung audio ierīču saraksts• Pievienot jaunu ier. IeslēgtsMultiroom Link• Iestatījumi Soundbar+SurroundBluetooth austiņa• Bluetooth austiņu saraksts

4. Sistēma Soundbar izvada televizora skaņu.

• Televizoram un sistēmai Soundbar ir jābūt savienotiem ar vienu un to pašu bezvadu tīklu (Wi-Fi).

• Ja jūsu bezvadu maršrutētājs (Wi-Fi) izmanto DFS kanālu, Wi-Fi savienojumu starp televizoru un sistēmu Soundbar nevar izveidot. Plašāku informāciju lūdziet savam interneta pakalpojumu sniedzējam.

• Ja 5GHz Wi-Fi savienojums nav stabils, izmantojiet 2,4GHz joslas platumu.LAT - 13 05 SAVIENOŠANA AR ĀRĒJU IERĪCI Savienojiet ar ārējo ierīci, izmantojot vadu vai bezvadu tīklu, lai atskaņotu ārējās ierīces skaņu sistēmā Soundbar. Savienojuma izveide, izmantojot optisko vai analogo audio (AUX) kabeli WIRELESSAUX INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Optiskais kabelisAudio (AUX) kabelis (nav iekļauts komplektācijā)Sistēmas Soundbar apakšpuseBD/DVD atskaņotājs/ pierīce/spēļu konsoleSoundbar labā puse VAI Optiskais kabelis X Savienojiet galvenās ierīces ligzdu DIGITAL AUDIO IN (OPTICAL) un avota ierīces ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli. Y Izvēlieties režīmu “D.IN”, uz labās puses paneļa vai tālvadības pults nospiežot pogu (Avots). VAI Audio (AUX) kabelis X Savienojiet galvenās ierīces ligzdu AUX IN (audio) ar avota ierīces ligzdu AUDIO OUT, izmantojot audio kabeli. Y Izvēlieties režīmu “AUX”, uz labās puses paneļa vai tālvadības pults nospiežot pogu (Avots).LAT - 14 Savienojuma izveide, izmantojot HDMI kabeli HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) HDMI kabelis (nav iekļauts komplektācijā) VAI VAI HDMI kabelis (nav iekļauts komplektācijā)Sistēmas Soundbar apakšpuse

1. Iespraudiet HDMI kabeli (nav iekļauts komplektācijā) ligzdā HDMI IN 1 vai HDMI IN 2 izstrādājuma

aizmugurē un digitālās ierīces ligzdā HDMI OUT.

2. Iespraudiet HDMI kabeli (nav iekļauts komplektācijā) ligzdā HDMI OUT (TV-ARC) izstrādājuma

aizmugurē un televizora ligzdā HDMI IN.

3. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties

režīmu “HDMI 1” vai “HDMI 2”.

4. Soundbar displeja panelī tiek attēlots izvēlētais HDMI režīms, un tiek atskaņota skaņa.LAT - 15

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, jūs varat dzirdēt stereo skaņu bez jebkādām problēmām, ko sagādā kabeļu pievienošana.

• Vienlaikus var pievienot tikai vienu ierīci. Bluetooth ierīce Sākotnējā savienojuma izveide

1. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties

• Ja tiek parādīts uzraksts “BT READY”, nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots) uz sistēmas Soundbar labās puses paneļa vai tālvadības pults, lai tiktu parādīts uzraksts “BT PAIRING”.

• Kad būs izvēlēts režīms “BT PAIRING”, sistēmas Soundbar labajā pusē mirgos zils indikators.

3. Sarakstā izvēlieties “[AV] Samsung Soundbar MSxxx”.

• Kad sistēma Soundbar un Bluetooth ierīce ir savienotas, priekšējā displejā tiek parādīts uzraksts [Bluetooth ierīces nosaukums] → “BT”.

4. Atskaņojiet sistēmā Soundbar mūzikas failus no ierīces, kas ir pievienota, izmantojot Bluetooth.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, “[AV] Samsung Soundbar MSxxx”), izdzēsiet to.

• Režīmā “BT” uz sistēmas Soundbar labā paneļa vai tālvadības pults nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots), lai pārslēgtos uz režīmu “BT PAIRING”. Pēc tam Bluetooth ierīču meklēšanas sarakstā izvēlieties “[AV] Samsung Soundbar MSxxx”.LAT - 16 Ko nozīmē statuss BT READY un BT PAIRING?

• BT READY : šajā režīmā jūs varat meklēt iepriekš pievienotus televizorus vai izveidot savienojumu ar sistēmu Soundbar no iepriekš pievienotas mobilās ierīces.

• BT PAIRING :šajā režīmā jūs varat izveidot savienojumu ar jaunu ierīci. (Režīmā “BT” uz sistēmas Soundbar labās puses vai tālvadības pults nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots).) PIEZĪMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 5 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos: – ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; – ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm; – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1kHz, 48kHz).

• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.

• Nevarat izveidot sistēmas Soundbar savienojumu ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free) funkciju.

• Ja sistēma Soundbar ir savienota pārī ar Bluetooth ierīci, ierīces skenēto ierīču sarakstā atlasot ierakstu “[AV] Samsung Soundbar MSxxx”, sistēma Soundbar automātiski tiek pārslēgta režīmā “BT”. – Opcija ir pieejama tikai tad, ja sistēma Soundbar ir pieejama ar Bluetooth ierīci pārī savienoto ierīču sarakstā. (Ierīcei Bluetooth un sistēmai Soundbar ir jābūt iepriekš savienotām pārī vismaz vienu reizi.)

• Sistēmas Soundbar nosaukums Bluetooth ierīces meklēto ierīču sarakstā tiek parādīts tikai tad, ja sistēmas Soundbar displejā ir redzams ziņojums “BT READY”.

• Sistēmu Soundbar nevar savienot pārī ar citu Bluetooth ierīci, kamēr tiek izmantota funkcija Bluetooth.LAT - 17 Bluetooth ierīces atvienošana no sistēmas Soundbar Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”. Sistēmas Soundbar atvienošana no Bluetooth ierīces Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”. PIEZĪMES

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās ir darbības statuss Gatavs ir ildzis 5minūtes. Papildu informācija par tehnoloģiju Bluetooth Bluetooth ir tehnoloģija, kas ļauj ērti izveidot ar tehnoloģiju Bluetooth saderīgu ierīču savstarpējus savienojumus, izmantojot īsu bezvadu savienojumu.

• Bluetooth ierīce atkarībā no izmantošanas veida var radīt troksni vai darbības traucējumus šādos gadījumos: – kāda jūsu ķermeņa daļas saskaras ar Bluetooth ierīces uztveršanas/pārvades sistēmu vai sistēmu Soundbar; – tas ir atkarīgs no sienas stūrī vai telpas daļas radīto šķēršļu izraisītām elektriskām svārstībām; – ierīce tiek pakļauta elektriskās strāvas traucējumiem, ko rada ierīces, tostarp medicīnas aprīkojums, mikroviļņu krāsnis un bezvadu LAN iekārtas, kas darbojas tādā pašā frekvenču joslā.

• Savienojiet sistēmu Soundbar pārī ar Bluetooth ierīci, kamēr tās atrodas tuvu viena otrai.

• Jo lielāks ir attālums starp sistēmu Soundbar un Bluetooth ierīci, jo sliktāka ir signāla kvalitāte.Ja attālums pārsniedz tehnoloģijas Bluetooth darbības diapazonu, savienojums tiek pārtraukts.

• Zonās ar sliktu signāla uztveršanas kvalitāti, iespējams, Bluetooth savienojums nedarbosies pareizi.

• Bluetooth savienojums darbojas tikai tad, ja ierīce ir tuvumā. Savienojums tiek automātiski pārtraukts, ja Bluetooth ierīce atrodas ārpus diapazona. Arī atrodoties diapazonā, skaņas kvalitāti var pasliktināt šķēršļi, piemēram, sienas vai durvis.

• Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.LAT - 18

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tīklu)

• Savienojiet vienu sistēmu Soundbar ar Wi-Fi, lai piekļūtu dažādiem mūzikas straumēšanas pakalpojumiem un interneta radio. Savienojiet vairākas sistēmas Soundbar ar Wi-Fi, lai izmantotu grupētās atskaņošanas funkciju vai stereo skaņas režīmu.

• Lai sistēmu Soundbar savienotu ar mobilo ierīci, izmantojot bezvadu tīklu (Wi-Fi), ir nepieciešama programma Samsung Multiroom. Mobilā ierīce Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults vai sistēmas Soundbar labajā pusē esošo pogu (Avots), lai

izvēlētos režīmu “WIFI”. WIFI

2. Mobilajā ierīcē (piemēram, viedtālrunī vai planšetdatorā) instalējiet un palaidiet programmu

Samsung Multiroom. iOS Android Programma Samsung Multiroom

3. Izpildiet mobilās ierīces programmas ekrānā redzamos norādījumus, lai sistēmu Soundbar

savienotu ar Wi-Fi.LAT - 19 Papildu sistēmas Soundbar uzstādīšana, ja Samsung bezvadu skaļruņi jau tiek lietoti

1. Programmas Samsung Multiroom sākuma ekrāna augšdaļā izvēlieties Iestatījumi ( ) un pēc

tam izvēlieties“Add Speaker”.

2. Lai sistēmu Soundbar savienotu ar 2 Samsung bezvadu skaļruņiem un kongurētu telpiskās

skaņas sistēmu, veiciet tālāk norādītās darbības. (Telpiskās skaņas sistēmu nevar iestatīt, izmantojot vienu audio ierīci un vienu sistēmu Soundbar.) X Pieskarieties pie lai atvērtu visu skaļruņu sarakstu. Y Pieskarieties pie Soundbar modeļa nosaukuma labajā pusē. Z Pieskarieties pie Surround Setup. Kad skaļrunis ir novietots vajadzīgajā vietā, izvēlieties Done. [ Telpiskais savienojums ir pabeigts. Soundbar PIEZĪME

• Lai pievienotu papildu SWA-9000S (neietilpst komplektācijā), atvienojiet Samsung bezvadu skaļruņus no sistēmas Soundbar, lai deaktivizētu telpiskās skaņas sistēmu. (Ja telpiskie skaļruņi tiek pievienoti, neatvienojot SWA-9000S, skaņa tiek atskaņota gan Samsung bezvadu skaļrunī, gan telpiskajā skaļrunī.)LAT - 20

07 AMAZON IERĪCES PIEVIENOŠANA

Savienošana un lietošana kopā ar Amazon ierīci (Amazon Echo) Izmantojiet Amazon Echo izstrādājumu, lai vadītu savus skaļruņus un klausītos Amazon Echo nodrošinātos mūzikas pakalpojumus.

1. Mobilajā ierīcē instalējiet programmu SmartThings.

Programma SmartThings iOS Android

2. Palaidiet programmu un izpildiet ekrānā redzamos norādījumus, lai reģistrētu (pievienotu)

programmā ierīci Soundbar.

• Dažās mobilajās ierīcēs var netikt parādīts automātiskais uznirstošais logs. Šādā gadījumā izvēlieties programmas izvēlnes iespēju “Add device”. Ierīce Soundbar tagad ir pievienota programmā. Palaidiet programmu Pievienojiet skaļruņus Automātiskais uznirstošais logsLAT - 21

3. Programmā SmartThings mainiet ierīces Soundbar nosaukumu, kādu var atpazīt jūsu Amazon

ierīce. (Piemēram, Samsung, Soundbar, Viesistaba, Koptelpa, Guļamistaba, Birojs u.c.) UZMANĪBU

• Amazon ierīces var neatpazīt nosaukumus, kas ietver speciālās rakstzīmes. SaglabātIzvēlieties Edit Izvēlieties skaļruņus Mainiet nosaukumu

4. Programmas Alexa izvēlnē Skills atrodiet iespēju “Samsung Wireless Audio” un izvēlieties

• Izlaidiet šo darbību, ja izvēlne Skills jau ir iestatīta. Izvēlieties Skills Meklējiet Aktivizēt Programma Amazon AlexaLAT - 22

1. Izmantojiet balss komandas, lai klausītos mūziku, kas pieejama jūsu Amazon ierīcē.

• Amazon Echo pakalpojumā, kuru varat izmantot ar saviem skaļruņiem, ir pieejama tikai mūzika. Citiem Amazon Echo pakalpojumiem, piemēram, ziņām un laika prognozei, varat piekļūt, izmantojot savu Amazon Echo izstrādājumu.

• Šī funkcija dažās valstīs var nebūt pieejama.

• Šo pakalpojumu nodrošina Amazon, un tā darbība var tikt pārtraukta jebkurā brīdī; uzņēmums Samsung nav atbildīgs par pakalpojuma pieejamību. Balss komandu izmantošana skaļruņu vadībai Aktivizēšana + Komanda + Skaļruņa nosaukums Izmantojiet skaļruņa nosaukumu, ar kādu to pievienojāt programmā Alexa. Darbība Balss komanda Lai meklētu audio ierīci, kas ir pievienota SmartThings kontam, kas savukārt ir savienots ar Amazon Alexa kontu “Aleksa, atrodi ierīces”

• Izmantojiet balss komandas skaļruņiem ar nosaukumu Viesistaba Darbība Balss komanda Lai iestatītu skaļuma līmeni uz 5 “Aleksa, iestati 5. skaļuma līmeni Viesistabā” Lai palielinātu skaļuma līmeni “Aleksa, palielini skaļuma līmeni Viesistabā” Lai izslēgtu skaņu “Aleksa, izslēdz skaņu Viesistabā” Lai klausītos radiostaciju ar nosaukumu KISS FM “Aleksa, atskaņo Kiss FM Viesistabā” Lai atskaņotu nākamo dziesmu “Aleksa, atskaņo nākamo dziesmu Viesistabā” Lai apturētu audio “Aleksa, pārtrauc atskaņošanu Viesistabā” Lai ieslēgtu audio “Aleksa, ieslēdz skaņu Viesistabā” Lai izslēgtu audio “Aleksa, izslēdz skaņu Viesistabā”LAT - 24

Ieslēgšana/ izslēgšana Surround VOL BASS SOUNDMODESMARTMODE Ieslēdziet un izslēdziet sistēmu Soundbar.

• Lai pielāgotu funkcijas TREBLE vai FRONT TOP skaļuma līmeni, izvēlieties skaņas vadības funkciju TREBLE vai FRONT TOP un pēc tam izmantojiet pogas Uz augšu/Uz leju, lai regulētu skaļuma līmeni diapazonā no -6 līdz +6.

• Nospiediet un turiet nospiestu pogu (Skaņas regulēšana) aptuveni 5sekundes, lai noregulētu katras frekvenču joslas skaņu. Atlasei pieejamās frekvences ir 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz un 10 KHz (Pa kreisi/Pa labi). Frekvenci var noregulēt iestatījumu diapazonā no -6 līdz +6 (Uz augšu/Uz leju).

• Ja televizora un sistēmas Soundbar video un audio signāli nav sinhronizēti, skaņas vadības izvēlnē izvēlieties iespēju SYNC un pēc tam, izmantojot pogas Uz augšu/ Uz leju, iestatiet audio aizkavi no 0 līdz 300 milisekundēm.

• Ja ir pievienoti telpiskie skaļruņi (neietilpst komplektācijā), izvēlieties funkciju REAR LEVEL un izmantojiet pogas Uz augšu/ Uz leju, lai regulētu skaļuma līmeni diapazonā no -6 līdz +6. Funkciju REAR SPEAKER var ON/OFF, izmantojot pogas Uz augšu/ Uz leju.

Surround Surround VOL BASS SOUND MODE SMART MODE Telpiskas skaņas funkcija piešķir skaņai dziļumu un telpiskumu. Katru reizi nospiežot šo pogu, režīms tiek pārslēgts no ON uz OFF vai otrādi.

• ON : Atskaņojiet skaņu visos skaļruņos.

• OFF : Sākotnējā avota kanāla skaņa ir dzirdama tikai dažos skaļruņos.

SOUND MODE Surround VOL BASS SOUND MODE SMART MODE Vajadzīgo skaņas režīmu var iestatīt, izvēloties opcijas STANDARD, MUSIC, CLEAR VOICE, SPORTS vai MOVIE. Ja vēlaties izbaudīt oriģinālo skaņu, izvēlieties režīmu “STANDARD”.

• DRC (Dynamic Range Control) Šī funkcija nodrošina dinamiskā diapazona kontroli, kad atskaņojat Dolby Digital skaņas dziesmas. Ja gaidstāves režīmā nospiežat un turat pogu SOUND MODE, tiek ieslēgta vai izslēgta funkcija DRC (Dynamic Range Control). Kad DRC ir ieslēgta, skaļa skaņa tiek padarīta klusāka. (Skaņa var būt izkropļota.)

• Režīms BT PAIRING Lai režīmā “BT” ieslēgtu režīmu “BT PAIRING” nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots). Papildinformāciju skatiet 15. lpp.

• Funkcija Auto Power Down Ierīce automātiski izslēdzas tālāk minētajās situācijās. – Režīmā D.IN / WIFI / BT: ja audio signāls nav pieejams 5 minūtes. – Režīmā HDMI 1 vai HDMI 2: ja audio signāls nav pieejams 15 minūtes. – Režīmā AUX: – Ja audio (AUX) kabelis ir atvienots 5 minūtes. – Ja audio (AUX) kabelis ir pievienots, bet 8 stundas nav veikta ievade, izmantojot taustiņus. (Funkciju Auto Power Down var izslēgt tikai šajā gadījumā.) – Lai izslēgtu funkciju Auto Power Down, kamēr ir aktivizēts režīms “AUX”, nospiediet un 5 sekundes turiet nospiestu pogu p. Displejā tiek parādīts paziņojums “ON-AUTO POWER DOWN” / “OFF-AUTO POWER DOWN” (Ieslēgt funkciju Automātiska strāvas padeves izslēgšana/izslēgt funkciju Automātiska strāvas padeves izslēgšana).

Atskaņot/ pauzēt (BT/Wi-Fi) Surround VOL BASS SOUNDMODESMARTMODE Nospiediet pogu p, lai uz laiku apturētu mūzikas faila atskaņošanu. Vēlreiz nospiežot šo pogu, mūzikas fails tiek atskaņots.LAT - 26

Surround VOL BASS SOUNDMODESMARTMODE Uz augšu/Uz leju/Pa kreisi/ Pa labi Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/ Pa kreisi/Pa labi. Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.

• Atkārtot Lai izmantotu atkārtošanas funkciju, nospiediet pogu Uz augšu.

• Mūzikas faila izlaišana Nospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.

• Anynet+ / Auto Power Link Ieslēdziet vai izslēdziet funkcijas Anynet+ un Auto Power Link. Funkcijas Anynet+ un Auto Power Link tiek vadītas, izmantojot attiecīgi Pa labi un Pa kreisi pogu. – Anynet+ : ja sistēma Soundbar ir savienota ar televizoru, izmantojot HDMI kabeli, sistēmu Soundbar varat regulēt, lietojot Samsung televizora tālvadības pulti. Nospiediet Pa labi pogu un turiet 5 sekundes, lai ieslēgtu (ON) vai izslēgtu (OFF) funkciju Anynet+. – Auto Power Link : Ja sistēma Soundbar ir savienota ar televizoru, izmantojot digitālo optisko kabeli, sistēma Soundbar var automātiski ieslēgties, kad ieslēdzat televizoru. Nospiediet un 5 sekundes turiet nospiestu Pa kreisi pogu, lai ieslēgtu (ON) vai izslēgtu (OFF) funkciju Auto Power Link. – Funkcija Anynet+/Auto Power Link pēc noklusējuma ir ieslēgta (ON).

Surround VOL BASS SOUND MODE SMART MODE SMART MODE Automātiski optimizē skaņas efektus atbilstoši šobrīd atskaņotajam saturam. Režīms tiek ieslēgts vai izslēgts ikreiz, kad tiek nospiesta poga.

• Ja ir pievienots zemfrekvenču skaļrunis (neietilpst komplektācijā), poga BASS tiek nomainīta uz zemfrekvenču skaļruņa taustiņu. Nospiediet pogu uz augšu vai uz leju, lai noregulētu zemfrekvenču skaļruņa skaļuma līmeni līdz -12 vai diapazonā no -6 līdz +6. Lai iestatītu zemfrekvenču skaļruņa līmeni 0, nospiediet pogu.LAT - 27

• Skaņas izslēgšana Nospiediet pogu VOL, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu. Sistēmas Soundbar skaļuma līmeņa regulēšana, izmantojot televizora tālvadības pulti Izmantojiet Samsung televizora izvēlni, lai ārējos skaļruņus iestatītu kā televizora skaļruņus. (Papildinformāciju skatiet televizora rokasgrāmatā.)

• Pēc sistēmas Soundbar uzstādīšanas, jūs varat regulēt tās skaļuma līmeni, izmantojot infrasarkano tālvadības pulti, kas tika piegādāta kopā ar Samsung televizoru. (Ja nevēlaties lietot šo funkciju, kad sistēma Soundbar ir ieslēgta, nospiediet un 5 sekundes turiet nospiestu pogu Surround. Sistēmas Soundbar displejā tiek parādīts uzraksts “OFF-TV REMOTE” un šī funkcija tiek izslēgta.) Lai pielāgotu skaļuma līmeni, izmantojot tikai Samsung televizora tālvadības pulti, nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu Surround, līdz sistēmas Soundbar displejā tiek parādīts uzraksts “SAMSUNG-TV REMOTE”. – Katru reizi, kad tiek nospiesta un 5 sekundes turēta poga Surround, darbības režīms tiek pārslēgts šādā secībā: “SAMSUNG-TV REMOTE” (Noklusējuma režīms) → “OFF-TV REMOTE” → “ALL-TV REMOTE”.

• Lai pielāgotu sistēmas Soundbar skaļuma līmeni ar tālvadības pulti, kas tika piegādāta kopā ar trešās puses izgatavotu televizoru, ieslēdziet sistēmu Soundbar, nospiediet un 5 sekundes turiet nospiestu pogu Surround (Soundbar displejā tiek parādīts uzraksts “OFF-TV REMOTE”), atlaidiet pogu Surround un pēc tam vēlreiz nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu Surround. (Sistēmas Soundbar displejā tiek parādīts uzraksts “ALL-TV REMOTE”.) – Atkarībā no tālvadības pults šī funkcija var nebūt pieejama. – Ražotāji, kas atbalsta šo funkciju: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCALAT - 28 Slēpto pogu lietošana Slēptā poga Papildinformācija Tālvadības pults poga Funkcija Surround Funkcijas TV tālvadības pulti Ieslēgts/Izslēgts 27 lpp. (Avots) BT savienošana 15 lpp. p (Atskaņot/pauzēt) Funkcijas Auto Power Down Ieslēgts/Izslēgts (režīms AUX) 25 lpp. Pa kreisi Auto Power Link ON/OFF 7 lpp. Pa labi Anynet+ ON/OFF 26 lpp. (Skaņas regulēšana) 7 joslu EQ 24 lpp. SOUND MODE DRC ON/OFF (Gaidstāve) 25 lpp. Izvades specikācijas dažādiem skaņas efektu režīmiem Efekts Ievade Izvade Bez bezvadu aizmugurējo skaļruņu komplekta Ar bezvadu aizmugurējo skaļruņu komplektu Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

*5.0 kanālu *7.0 kanālu

*5.0 kanālu *7.0 kanālu

kanālu *5.0 kanālu *7.0 kanālu MOVIE

• Augšējais skaļrunis ir iekļauts kanālā.

• Samsung bezvadu aizmugurējo skaļruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.LAT - 29 10 PROGRAMMATŪRAS ATJAUNINĀŠANA Kad sistēma Soundbar ir savienota ar internetu, programmatūra var tikt atjaunināta automātiski arī tad, ja sistēma Soundbar ir izslēgta.

• Lai izmantotu automātiskās atjaunināšanas funkciju, sistēmai Soundbar ir jābūt savienotai ar internetu. Bezvadu savienojums ar sistēmu Soundbar tiek pārtraukts, ja tiek atvienots tās strāvas padeves vads vai tai tiek izslēgta strāvas padeve. Ja tiek pārtraukta strāvas padeve, ieslēdziet sistēmu Soundbar un atkārtoti pievienojiet to. 11 SIENAS STIPRINĀJUMA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.

• Neuzstādiet vietā, kurā ir augsta temperatūra vai augsts mitruma līmenis.

• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturētu šī izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.

• Iegādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, stiprinājuma skrūves nostipriniet sienas balstos.

• Iegādājieties tādas sienas stiprinājuma skrūves, kas ir piemērotas tās sienas tipam un biezumam, pie kuras uzstādīsit sistēmu Soundbar. – Diametrs: M5 – Garums: ieteicams 35 mm vai garākas.

• Pirms sistēmas Soundbar uzstādīšanas uz sienas savienojiet tās kabeļus ar ārējām ierīcēm.

• Pirms ierīces uzstādīšanas pārliecinieties, vai ierīce ir izslēgta un atvienota no elektrības. Pretējā gadījumā var tikt izraisīts elektriskās strāvas trieciens. Sienas stiprinājuma komponenti 450mm Sienas stiprinājuma šablons Skrūves turētājs (2 gab.) Skrūve (2 gab.) Sienas stiprinājuma kronšteinu (2 gab.)LAT - 30

1. Piespiediet Sienas stiprinājuma šablons pie

• Sienas stiprinājuma šablons ir jānovieto līdzeni.

• Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora. 5 cm vai vairāk

2. Izlīdziniet papīra šablona Viduslīnija ar

televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora), un pēc tam piestipriniet Sienas stiprinājuma šablons, izmantojot līmlenti.

• Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslīnija uzstādīšanas vietas vidū. Viduslīnija 450mm

3. Izmantojiet asu priekšmetu, piemēram,

pildspalvu vai zīmuli, lai atzīmētu caurumu vietas, un pēc tam noņemiet Sienas stiprinājuma šablons. 450mm CENTER LINE

4. Izmantojot piemērota izmēra urbi, izurbiet

sienā atveri katrā atzīmētajā vietā.

• Ja atzīmes neatbilst tapskrūvju novietojumam, pirms balsta skrūvju ieskrūvēšanas noteikti ievietojiet atverēs piemērotus enkurus vai saspiežamos stiprinājumus. Ja izmantojat enkurus vai saspiežamos stiprinājumus, izurbiet pietiekami lielas atveres, lai tajās varētu ievietot izmantotos enkurus vai saspiežamos stiprinājumus.

5. Izstumiet skrūvi (nav iekļauta komplektācijā) caur

katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

6. Uzstādiet 2 Sienas stiprinājuma kronšteinu

pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūve.

• Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures. Sistēmas Soundbar aizmugure Sistēmas Soundbar labā malaLAT - 31

7. Uzstādiet sistēmu Soundbar ar tai

piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

8. Pabīdiet sistēmu Soundbar uz leju, kā

parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

• Ievietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļā un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs. Kabeļu turētāja uzstādīšana Izmantojiet komplektācijā ietilpstošās Skrūve, lai piestiprinātu Kabeļu turētājs sistēmai Soundbar, un pēc tam izmantojiet Kabeļu turētājs, lai sakārtotu kabeļus.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto. Ierīci nevar ieslēgt. Vai barošanas kabelis ir pievienots kontaktligzdai? ; Pievienojiet barošanas kabeli kontaktligzdai. Nospiežot pogu, nedarbojas attiecīgā funkcija. Vai gaisā ir statiskā elektrība? ; Atvienojiet barošanas kabeli un vēlreiz pievienojiet to. BT režīmā rodas skaņas pārtraukumi. ; Skatiet sadaļas par Bluetooth savienojumu

Nav dzirdama skaņa. Vai ir ieslēgta skaņas izslēgšanas funkcija? ; Nospiediet pogu VOL, lai izslēgtu šo funkciju. Vai skaļums ir iestatīts uz minimālo līmeni? ; Noregulējiet skaļuma līmeni. Tālvadības pults nedarbojas. Vai baterijas nav tukšas? ; Ievietojiet jaunas baterijas. Vai attālums starp tālvadības pulti un Soundbar galveno ierīci nav pārāk liels? ; Novietojiet tālvadības pulti tuvāk Soundbar galvenajai ierīcei. Nevar savienot ar televizoru. Ja savienojums ir izveidots, izmantojot vadu tīklu ; Pārbaudiet, vai kabelis ir pievienots pareizi. (Pārbaudiet porta nosaukumu, lai pārliecinātos, vai kabelis ir pievienots pareizajam portam.) (Skatiet atbilstošo lapu par katru savienojuma metodi.) ; Nospiediet tālvadības pults vai sistēmas Soundbar labajā pusē esošo pogu (Avots) lai pārbaudītu, vai ir izvēlēts pareizais režīms. Ja savienojums ir izveidots, izmantojot bezvadu tīklu ; Savienots, izmantojot Bluetooth

1. Pārslēdziet sistēmu Soundbar uz režīmu

“BT PAIRING” un pēc tam izmantojiet televizoru, lai meklētu vēlreiz. (Papildinformāciju skatiet 9. lpp.) ; Savienots, izmantojot Wi-Fi

• Tiek atbalstīti tikai tie Samsung Smart TV, kas ir izlaisti pēc 2014. gada.

• Ja televizors nav savienots ar Wi-Fi, izmantojiet televizora tīkla izvēlni, lai izveidotu savienojumu. (Skatiet televizora lietotāja rokasgrāmatu.)LAT - 33

3. Pārbaudiet, vai sistēma Soundbar ir

• Ja sistēma Soundbar ir savienota ar tīklu, tā ir atrodama skaļruņu sarakstā, kad mobilajā ierīcē (piemēram, viedtālrunī vai planšetdatorā) tiek palaista programma Samsung Multiroom. (Papildinformāciju skatiet

4. Pārbaudiet DFS kanālu.

PIRMKODA LICENCI Lai iegūtu papildinformāciju par šajā produktā izmantoto atvērtā pirmkoda programmatūru, apmeklējiet vietni http://opensource.samsung.com.LAT - 34

Atbalstītie atskaņošanas formāti

Bezvadu ierīces izejas jauda

LAT - 35 Uzmanību: ieslēdzot vai izslēdzot Wi-Fi vai tīklu Ethernet, izstrādājums automātiski tiks restartēts. Kopējais enerģijas patēriņš gaidstāves režīmā(W) (kad ir ieslēgtas visas tīkla pieslēgvietas) 3,7W Wi-Fi/Ethernet Pieslēgvietas deaktivizēšanas metode Nospiediet izstrādājuma pogu Wi-Fi SETUP un turiet to nospiestu 30sekundes, lai ieslēgtu vai izslēgtu Wi-Fi vai tīklu Ethernet. Bluetooth Pieslēgvietas deaktivizēšanas metode Nospiediet izstrādājuma pogu SPK ADD un turiet to nospiestu 30sekundes, lai ieslēgtu Bluetooth.

• Ar šo uzņēmums Samsung Electronics paziņo, ka šis aprīkojums atbilst Direktīvas 2014/53/ES prasībām. Pilns ES atbilstības deklarācijas teksts ir pieejams tīmekļa vietnē: http://www.samsung.com, izvēlieties Atbalsts > Meklēšanas atbalsts un ievadiet modeļa nosaukumu. Šo aprīkojumu drīkst lietot visās ES valstīs. Šīs iekārtas 5 GHz WLAN (Wi-Fi vai SRD) funkcija var darboties tikai telpās.LAT - 36 [Pareiza atbrīvošanās no šī izstrādājuma baterijām] (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti ķīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi. Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai. Pareiza atbrīvošanās no šī izstrādājuma (elektriskā un elektroniskā aprīkojuma atkritumi) (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austiņām, USBkabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu. Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi. Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem. Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlLTU - ii SAUGOS INFORMACIJA
